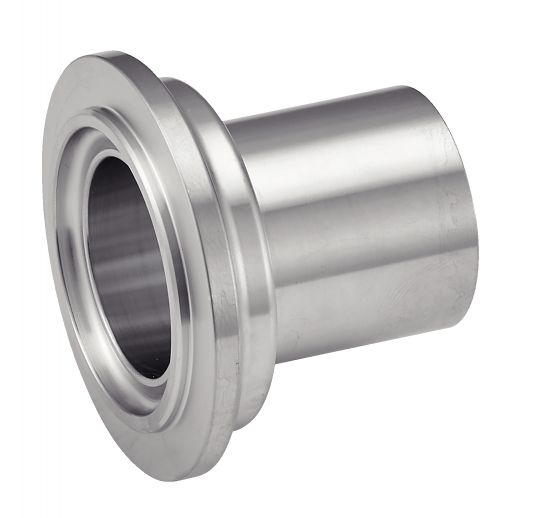

DIN 11864-3 无菌卡箍接头衬套螺母 A 型（DIN 3A ISO1127）SS316L 食品级不锈钢配件

应用

该系列无菌配件由德国卫生工业开发，旨在满足食品、化工和制药行业的严格需求。

三种管件设计分别适用于两种不同类型的无菌密封件，从而在管道内实现平滑的界面，同时在接头后面实现金属对金属的密封。

所使用的密封件形状分别称为“A型”和“B型”，两者具有易于识别的独特轮廓。A型为O型环连接，而B型为带有辅助内部菱形截面的两件式方形密封件。

规格

尺寸范围：DN10 - DN100
材质：316L不锈钢

标准设计

• 标准：DIN 11866 / 11850、ISO1127

• 可选尺寸：DN10-DN100

相关标准：

• DIN 11864-1 A型 - 无菌螺纹连接

• DIN 11864-2 A型 - 无菌法兰连接

• DIN 11864-3 A型 - 无菌三卡箍接头

该系列无菌管件由德国卫生工业公司开发，旨在满足食品、化工和制药行业的严格需求。启明提供不同长度的无菌管件，适用于轨道焊接和手工焊接。这些管件的设计符合D1N 11850: 1S0 2037、ASME BPE 2002和BS 4825第1部分中的管材规格，也符合1S0 1127标准（适用于Schedule管道）。

规格

DIN 11864-1 无菌螺纹连接

DIN 11864-2 无菌法兰接头

DIN 11864-3 无菌卡箍接头

夹紧螺母 DIN 11864-3 A 型 (DIN)

	模型	尺寸	A/mm	B/mm	厘米/毫米	升/毫米	净重/克
	FLA3320106S2	DN10	10	13	34	39.5	40
	FLA3320156S2	DN15	16	19	34	39.5	40
	FLA3320206S2	DN20	20	23	50.5	39.5	90
	FLA3320256S2	DN25	26	29	50.5	40	90
	FLA3320326S2	DN32	32	35	50.5	45.5	90
	FLA3320406S2	DN40	38	41	64	45.5	130
	FLA3320506S2	DN50	50	53	77.5	46	170
	FLA3320656S1	DN65	66	70	91	58	260
	FLA3320806S1	DN80	81	85	106	60	300
	FLA321006S1	DN100	100	104	130	61.5	400

DIN 11864-3 A型（3A）夹紧螺母

	模型	尺寸	A/mm	B/mm	厘米/毫米	升/毫米	净重/克
	FLA3310506	1/2英寸	9.4	12.7	34	39.5	50
	FLA3310756	3/4英寸	15.75	19.05	34	39.5	50
	FLA3311006	1英寸	22.1	25.4	50.5	40	90
	FLA3311506	1½英寸	34.8	38.1	64	45.5	140
	FLA3312006	2英寸	47.5	50.8	77.5	46	170
	FLA3312506	2½英寸	60.2	63.5	91	59	240
	FLA3313006	3英寸	72.9	76.2	106	60	300
	FLA3314006	4英寸	97.38	101.6	130	61	420

DIN 11864-3 A型夹紧螺母（ISO 1127）

	模型	尺寸	A/mm	B/mm	厘米/毫米	升/毫米	净重/克
	FLA3370256	1/4英寸	10.3	13.5	34	39.5	50
	FLA3370386	3/8英寸	14	17.2	34	39.5	50
	FLA3370506	1/2英寸	18.1	21.3	34	40.5	90
	FLA3370756	3/4英寸	23.7	26.9	50.5	40	90
	FLA3371006	1英寸	29.7	33.7	50.5	45.5	90
	FLA3371256	1¼英寸	38.4	42.4	64	45.5	90
	FLA3371506	1½英寸	44.3	48.3	64	46.5	180
	FLA3372006	2英寸	56.3	60.3	91	58.5	280
	FLA3372506	2½英寸	72.1	76.1	106	60	340
	FLA3373006	3英寸	84.3	88.9	119	62.5	370
