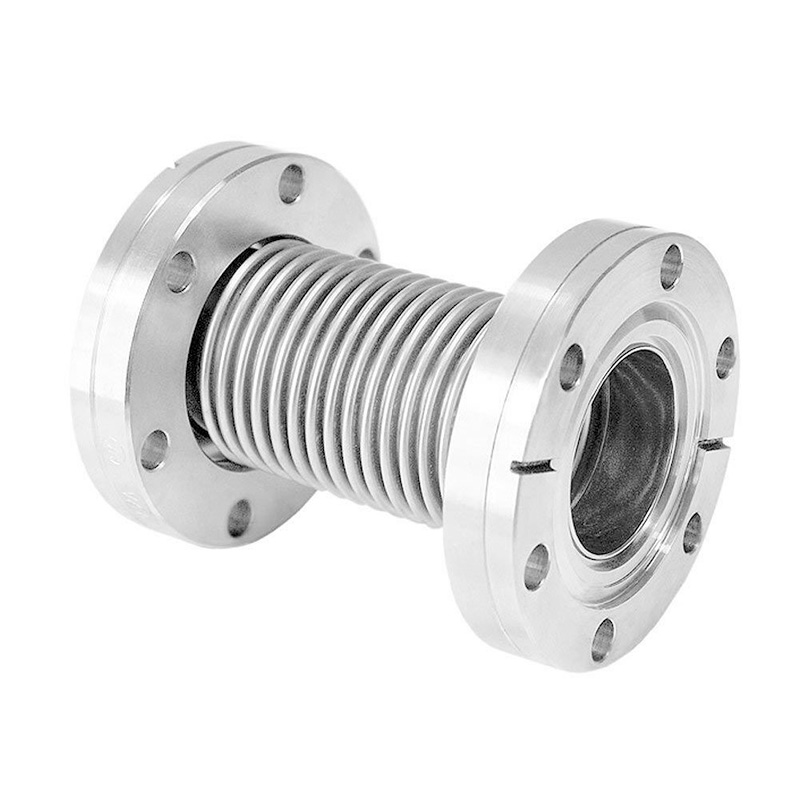

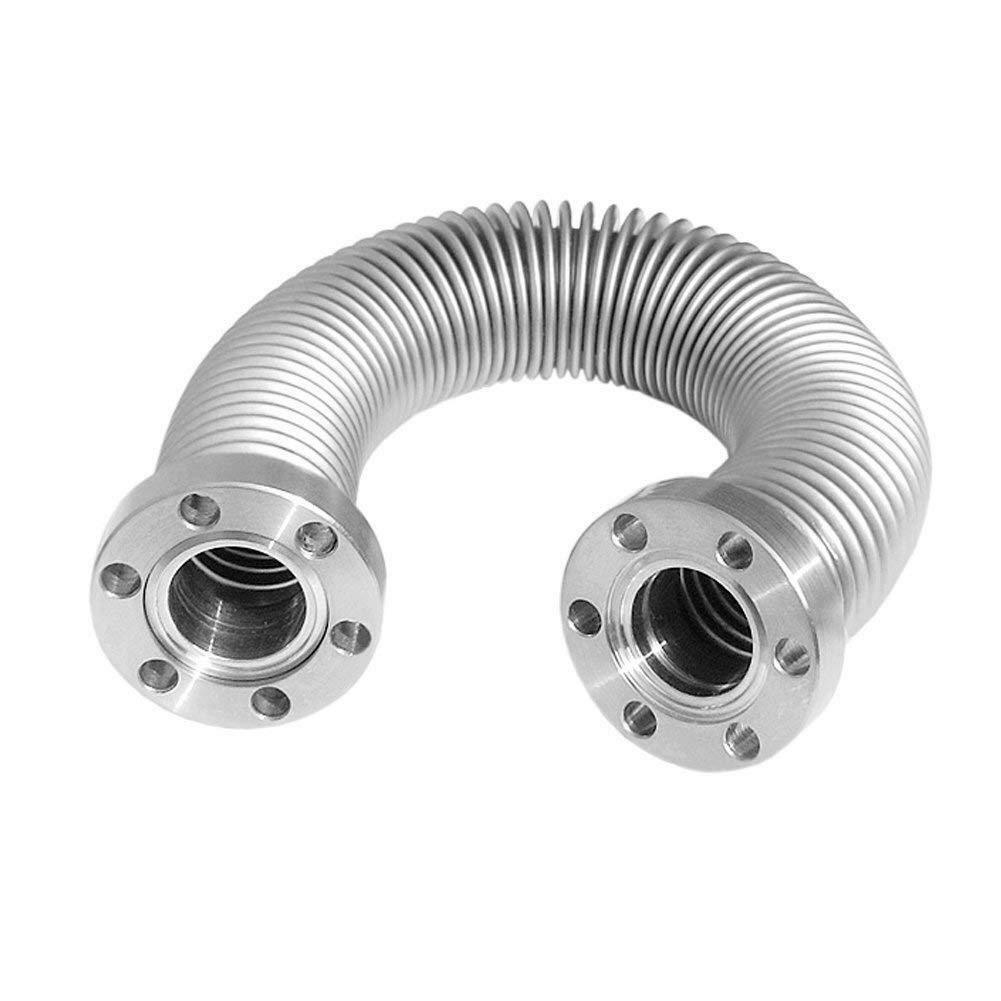

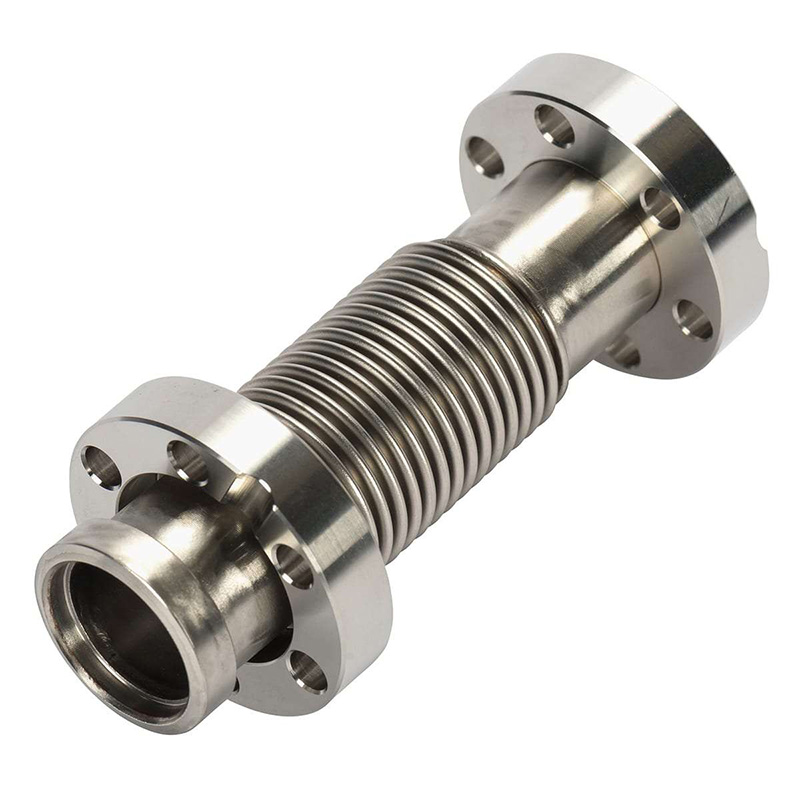

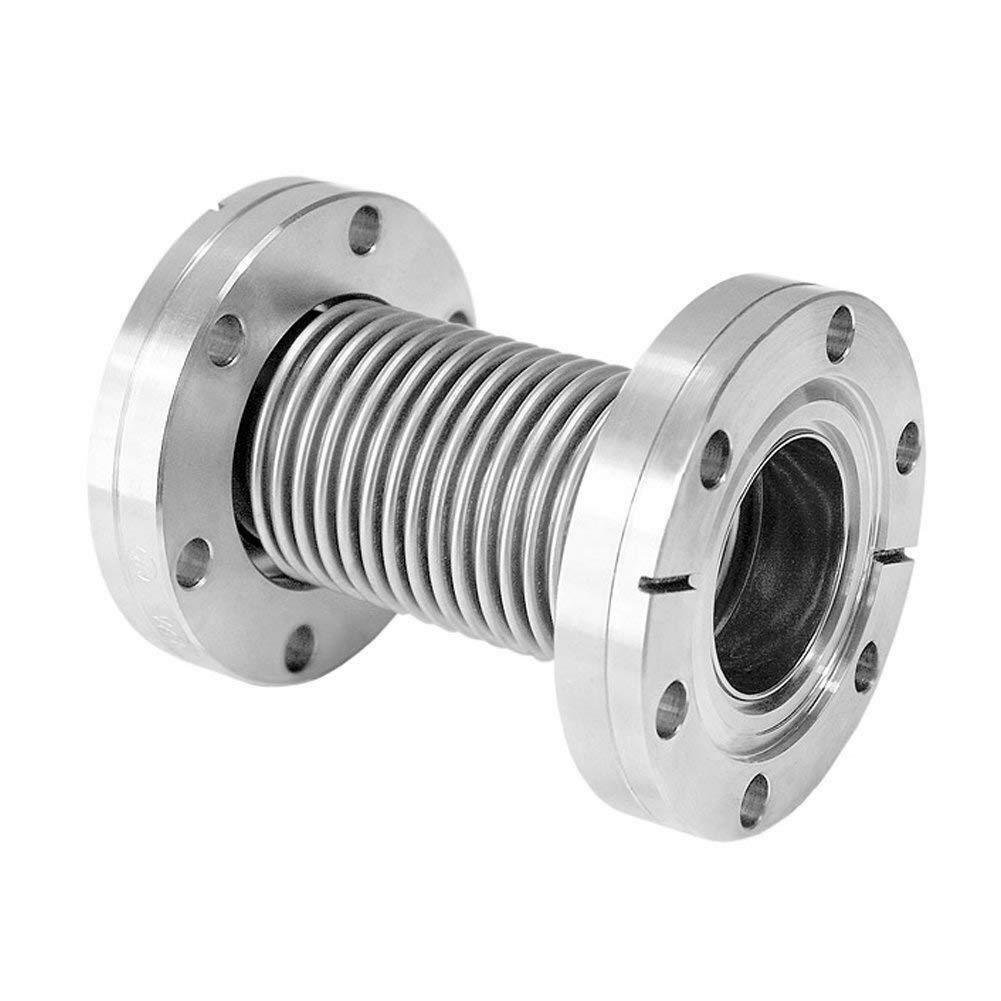

不锈钢超高真空 CF16/CF35/CF63 大气压 SS304 SS316L CF 柔性波纹管法兰管件

型号:FVG01

商品编号:FVG01

尺寸.:

长度:

材质:

CF法兰系列

CF法兰提供带螺纹孔和不带螺纹孔两种选择。带螺纹孔的法兰有UNCUNf螺纹和公制螺纹两种规格。由于带螺纹孔的法兰带有通孔，因此当螺栓固定到不带螺纹孔的法兰上时，螺栓可能会略微从法兰背面突出。不带螺纹孔的CF法兰可以使用不锈钢螺栓和六角螺母或板螺母相互连接。板螺母可以自动对准两个相邻的螺纹孔，拧紧螺栓时可以用一根手指固定住。板螺母适用于大多数外径为1 1/3英寸至10英寸（33.96毫米至254毫米）的法兰。除了六角头螺栓外，CF法兰还提供12角螺栓，适用于外径为2 3/4英寸至10英寸（33.96毫米至354毫米）的法兰。镀银螺栓无需在洁净室环境中使用防卡剂。

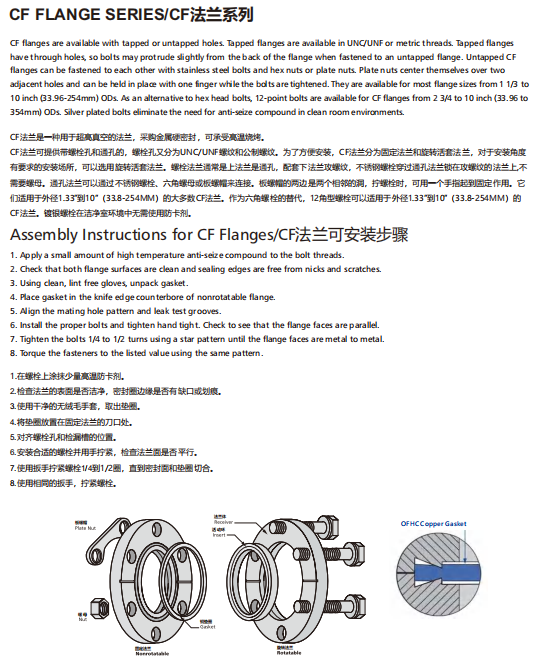

CF法兰组装说明

1. 在螺栓螺纹上涂抹少量耐高温防卡剂

2. 检查两个法兰表面是否清洁，密封边缘是否无缺口和划痕。

3. 戴上干净、无绒手套，拆开垫圈包装。

4. 将垫片放入不可旋转法兰的刀口沉孔中。

5.对齐配合孔图案和泄漏测试槽。

6. 安装合适的螺栓并用手拧紧。检查法兰面是否平行。

7. 用星形拧紧方式将螺栓拧紧 1/4 到 1/2 圈，直到法兰面金属对金属。

8. 使用相同的方法将紧固件拧紧至规定的扭矩值。

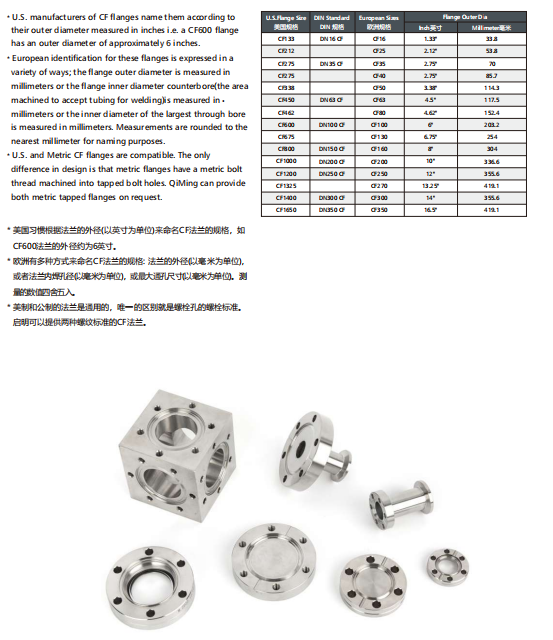

* 美国 CF 法兰制造商根据其外径（以英寸为单位）来命名，例如 CF600 法兰的外径约为 6 英寸。

这些法兰的欧洲标识方式有多种：法兰外径以毫米为单位测量，法兰内径沉孔（用于焊接管材的加工区域）以毫米为单位测量，或最大通孔内径以毫米为单位测量。为便于命名，测量值四舍五入到最接近的毫米。

美制和公制CF法兰兼容。设计上的唯一区别在于，公制法兰在螺纹孔内加工有公制螺纹。启明可根据客户要求提供公制螺纹法兰。

美国法兰尺寸
美国规格

DIN 标准
DIN 规格

欧洲尺码
欧洲规格

法兰外径

英寸英寸

毫米毫米

CF133

DN16 CF

CF16

1.33英寸

33.8

CF212

CF25

2.12英寸

53.8

CF275

DN35 CF

CF35

2.75英寸

CF275

CF40

2.75英寸

85.7

CF338

CF50

3.38英寸

114.3

CF450

DN63 CF

CF63

4.5英寸

117.5

CF462

CF80

4.62英寸

152.4

CF600

DN100 CF

CF100

6英寸

203.2

CF675

CF130

6.75英寸

254

CF800

DN150 CF

CF160

8英寸

304

CF1000

DN200 CF

CF200

10英寸

336.6

CF1200

DN250 CF

CF250

12英寸

355.6

CF1325

CF270

13.25英寸

419.1

CF1400

DN300 CF

CF300

14英寸

355.6

CF1650

DN350 CF

CF350

16.5英寸

419.1

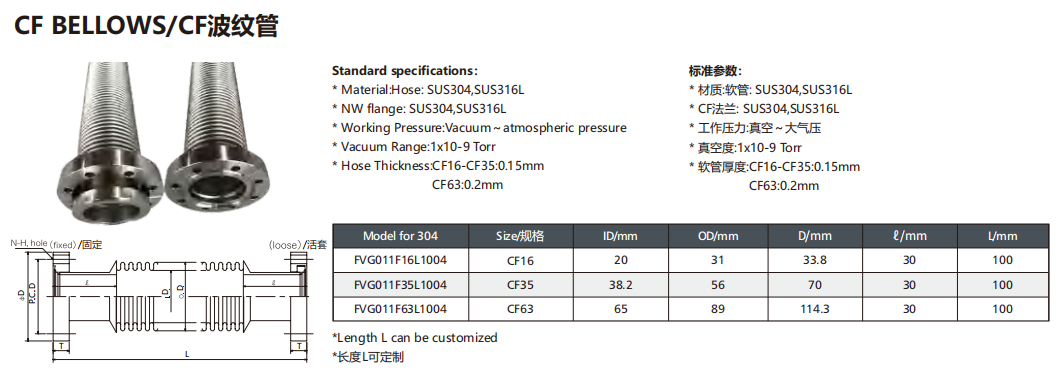

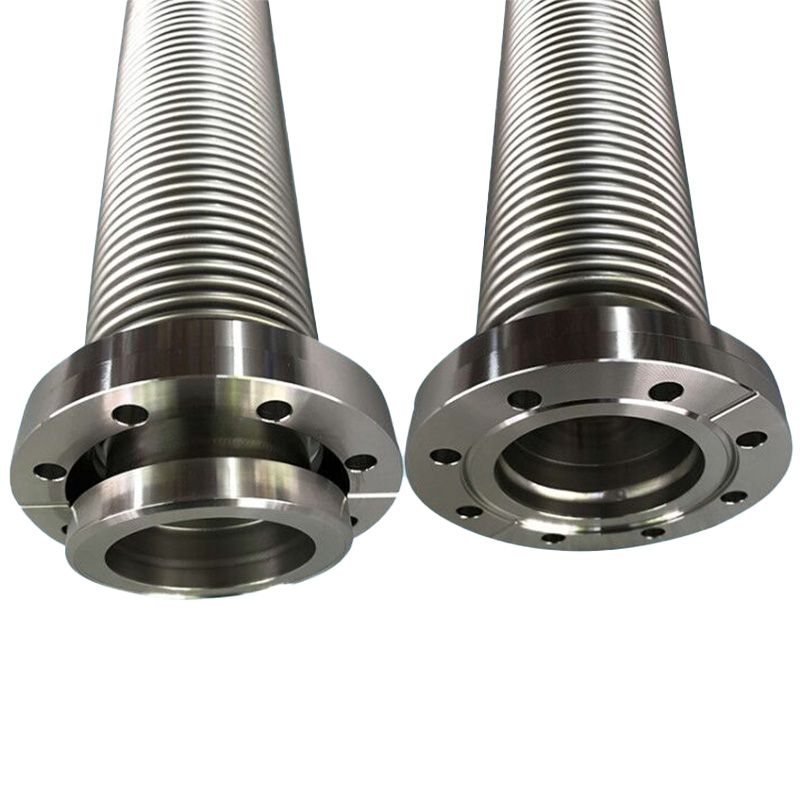

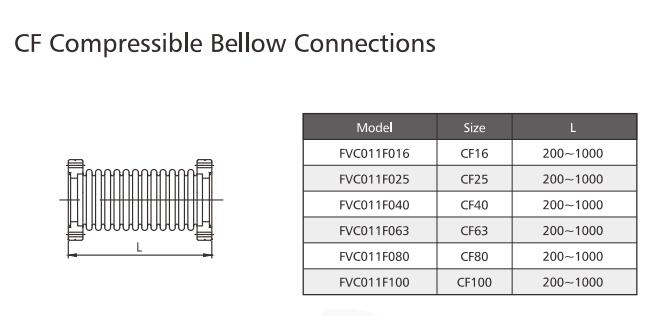

CF波纹管

* 材质：软管：SUS304、SUS316L

* NW法兰：SUS304、SUS316L

* 工作压力：真空～大气压

* 真空范围：1×10⁻⁹ Torr

* 软管壁厚：CF16-CF35：0.15毫米
CF63：0.2毫米

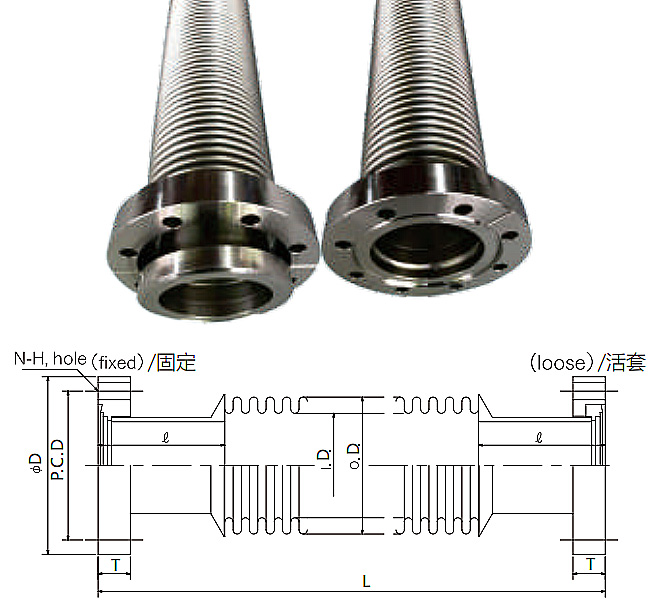

304 型号	尺寸	内径/毫米	外径/毫米	直径/毫米	升/毫米	升/毫米
FVG011F16L1004	CF16	20	31	33.8	30	100
FVG011F35L1004	CF35	38.2	56	70	30	100
FVG011F63L1004	CF63	65	89	114.3	30	100

*L码长度可定制
