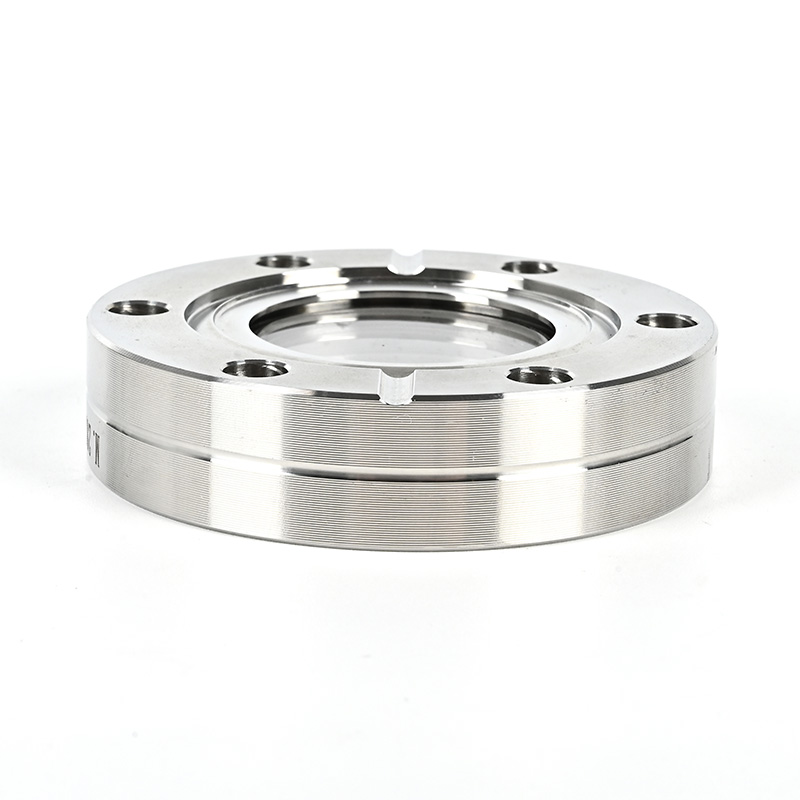

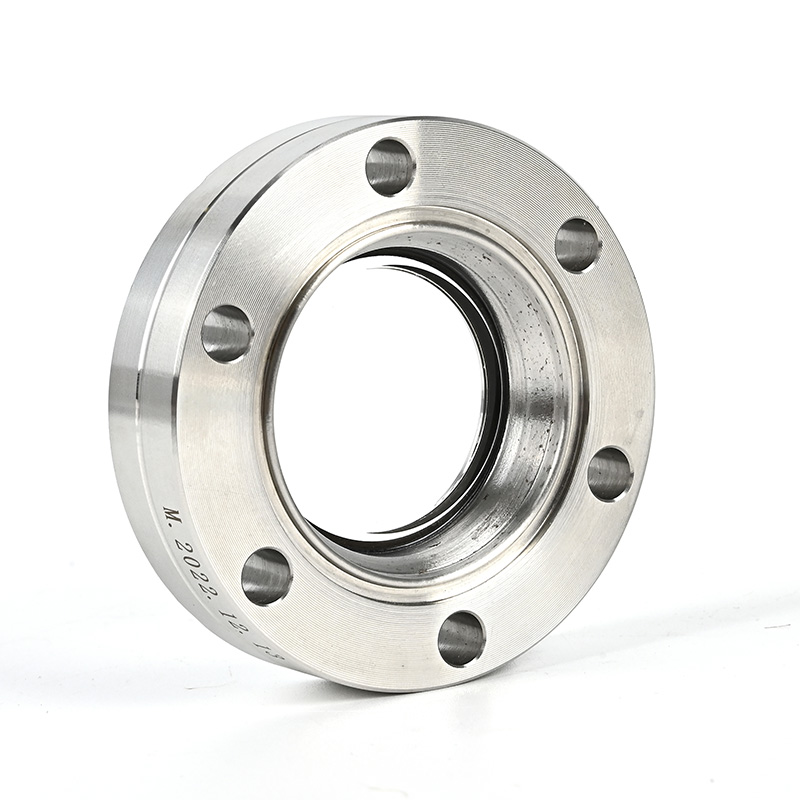

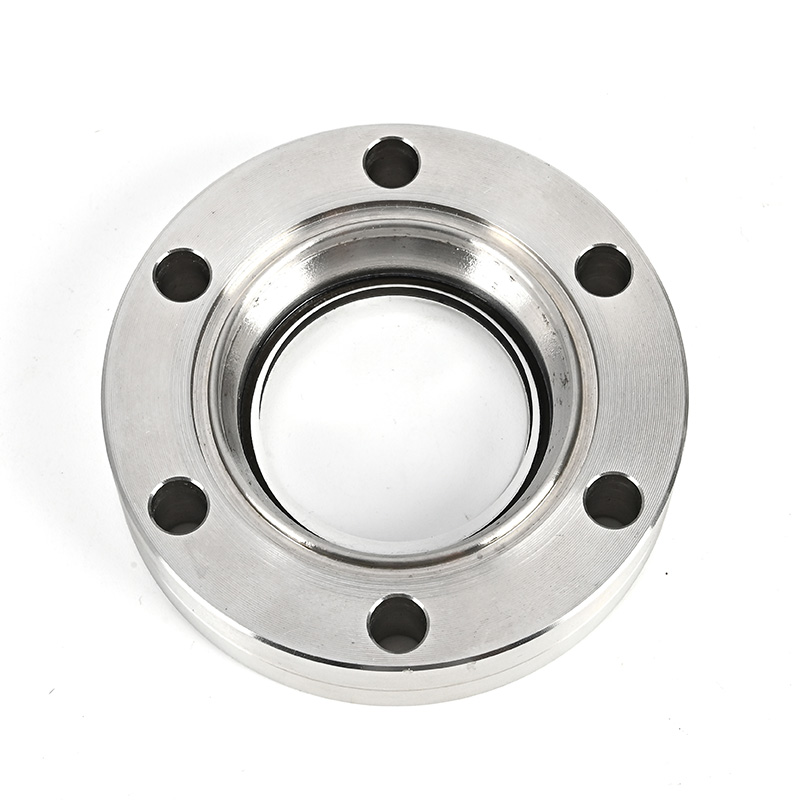

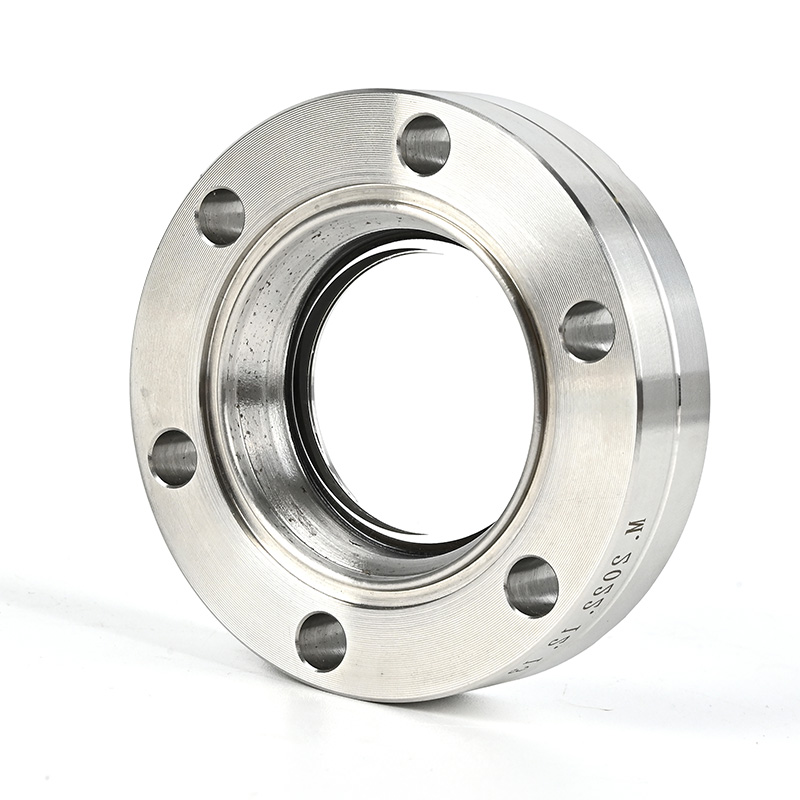

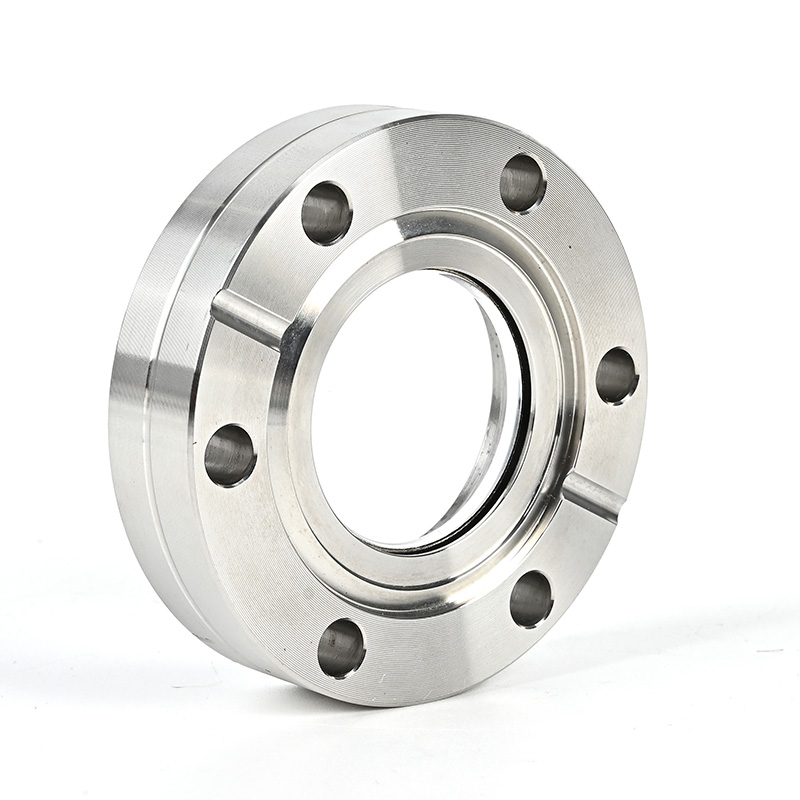

CF 高真空一体式法兰视窗不锈钢窗口 SS304 SS316L 法兰观察口 CF16-CF100 半导体用接头

CF法兰系列

CF法兰可提供带螺纹孔或不带螺纹孔两种选择。带螺纹孔的法兰可提供UNCUNf螺纹或公制螺纹。带螺纹孔的法兰带有通孔，因此当螺栓固定到不带螺纹孔的表面上时，螺栓可能会略微从法兰背面突出。
法兰。未攻丝的CF法兰可使用不锈钢螺栓和六角螺母或板螺母相互连接。板螺母可自动对准两个相邻的孔，拧紧螺栓时可用一根手指固定。板螺母适用于大多数外径为1 1/3英寸至10英寸（33.96-254毫米）的法兰。除了六角头螺栓外，CF法兰还可使用12角螺栓，适用于外径为2 3/4英寸至10英寸（33.96-354毫米）的法兰。镀银螺栓无需在洁净室环境中使用防卡剂。

CF法兰组装说明

1. 在螺栓螺纹上涂抹少量耐高温防卡剂

2. 检查两个法兰表面是否清洁，密封边缘是否无缺口和划痕。

3. 戴上干净、无绒手套，拆开垫圈包装。

4. 将垫片放入不可旋转法兰的刀口沉孔中。

5.对齐配合孔图案和泄漏测试槽。

6. 安装合适的螺栓并用手拧紧。检查法兰面是否平行。

7. 用星形拧紧方式将螺栓拧紧 1/4 到 1/2 圈，直到法兰面金属对金属。

8. 使用相同的方法将紧固件拧紧至规定的扭矩值。

* 美国 CF 法兰制造商根据其外径（以英寸为单位）来命名，例如 CF600 法兰的外径约为 6 英寸。

这些法兰的欧洲标识方式有多种：法兰外径以毫米为单位测量，法兰内径沉孔（用于焊接管材的加工区域）以毫米为单位测量，或最大通孔内径以毫米为单位测量。为便于命名，测量值四舍五入到最接近的毫米。

美制和公制CF法兰兼容。设计上的唯一区别在于，公制法兰在螺纹孔内加工有公制螺纹。启明可根据客户要求提供公制螺纹法兰。
