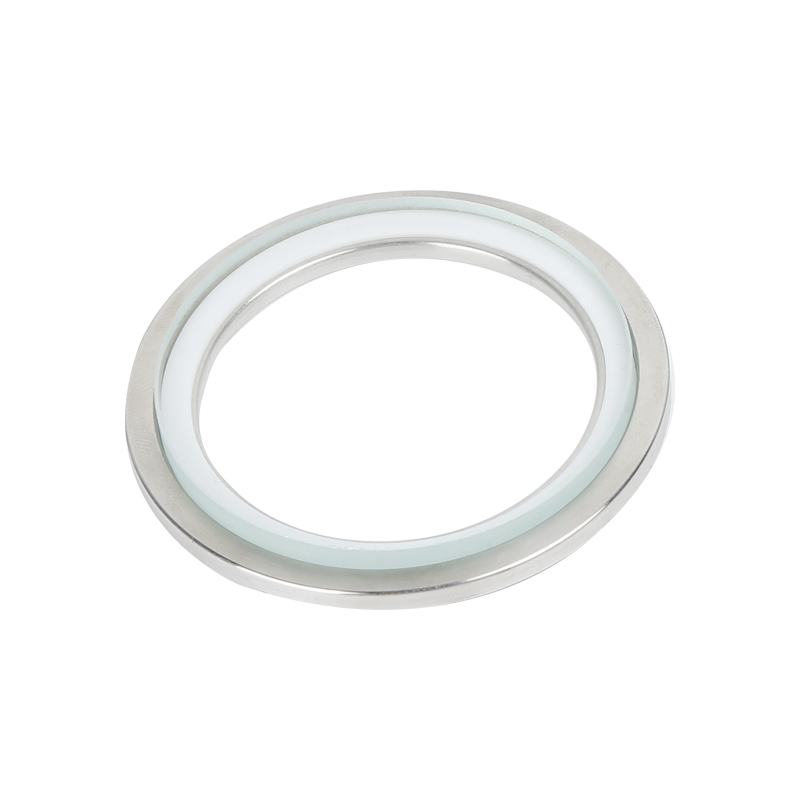

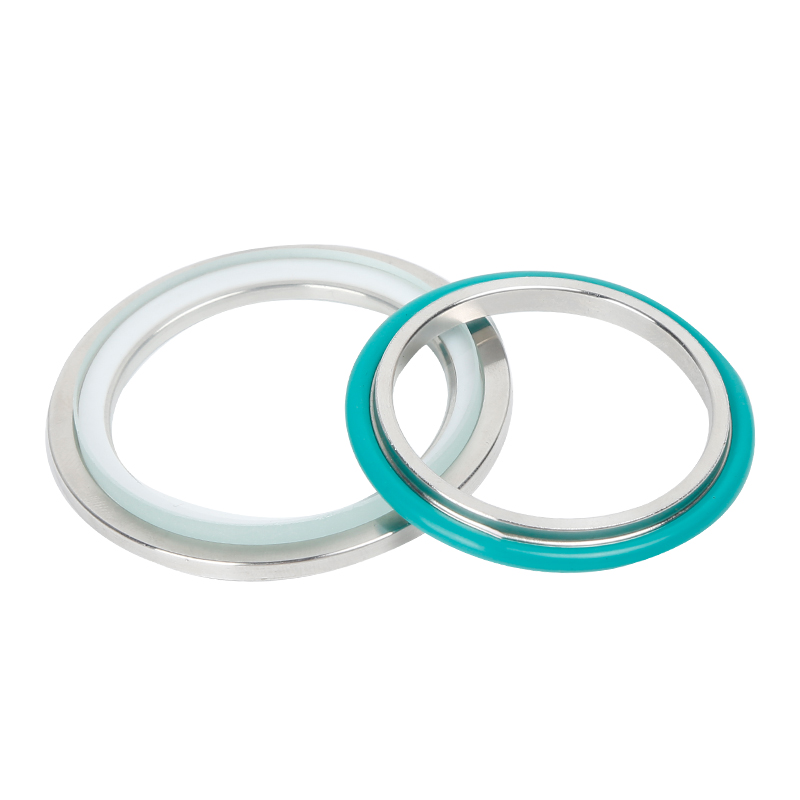

KF超高真空SS304/SS316L 视镜 不锈钢五件套法兰玻璃观察窗视镜视窗NW16/NW40 氟橡胶O型圈视镜

定制型 KF 视口 KF16 KF25 KF40 KF50 超高真空系统视镜

KF真空观察窗，又称真空窗口，是一种光学馈通装置，主要用于监测真空容器内部的生产情况，例如观察温度、样品状态等，或传输光源。该观察窗对于监测真空内部的生产情况至关重要，尤其是在科学研究、材料科学、物理实验研究、化学实验研究、生物研究、工业生产等领域。

应用范围：

它通常用于真空系统中，观察真空腔的内部状况，并能及时掌握真空系统内部的变化。
材料：

低磁性304不锈钢焊接法兰、4J29合金、光学玻璃等。
过程 ：

采用玻璃金属密封工艺，并使用常见的KF系列法兰。

应用程序

KF法兰采用304不锈钢材质，无性别设计，可广泛应用于以下领域：

• 粗加工和前线管道
• 小型管道系统
• 系统需要经常清洁或改造
• 研究和教学实验室

材质和尺寸

• 法兰、盲板、管件：不锈钢 304、316L 或铝
• 夹具：铝制或304不锈钢
• O型圈：氟橡胶/丁腈橡胶/三元乙丙橡胶
• 尺寸：KF10-KF50（见图1）

真空范围

弹性体密封件：≥ 1 x 10⁻⁸ Torr

温度范围

氟橡胶：-50°C 至 200°C

安装

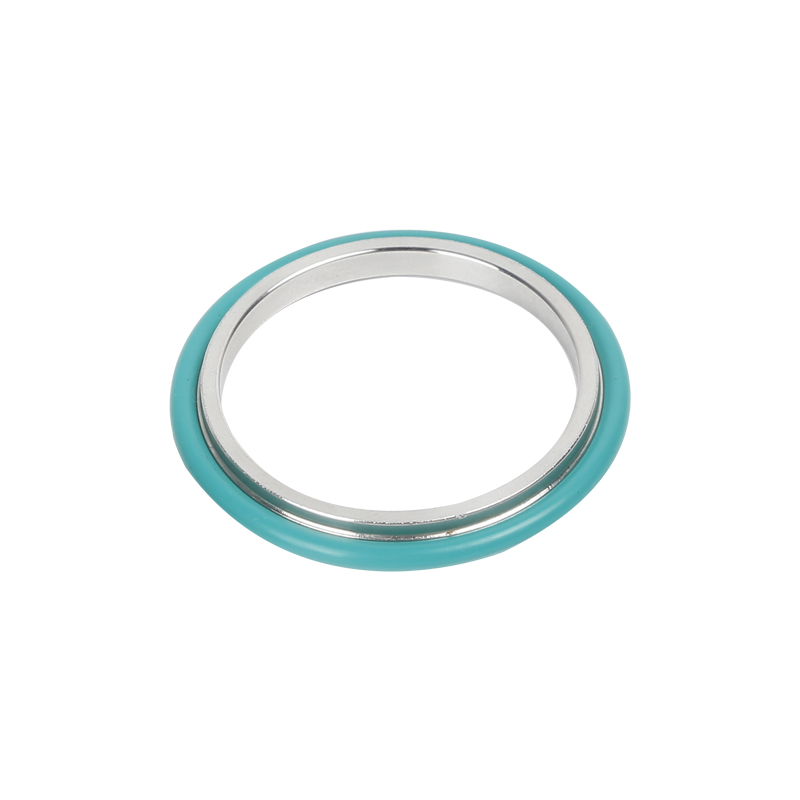

ISO-KF 组件的组装方法是：在两个法兰面之间插入一个定心环，然后用一个法兰夹将组件固定好（见图 2）。
