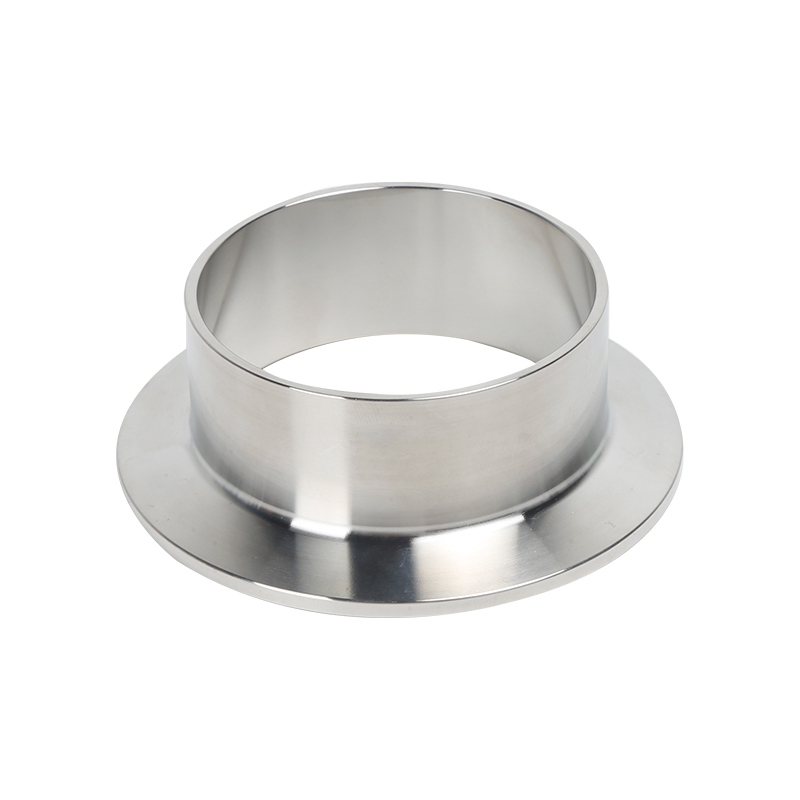

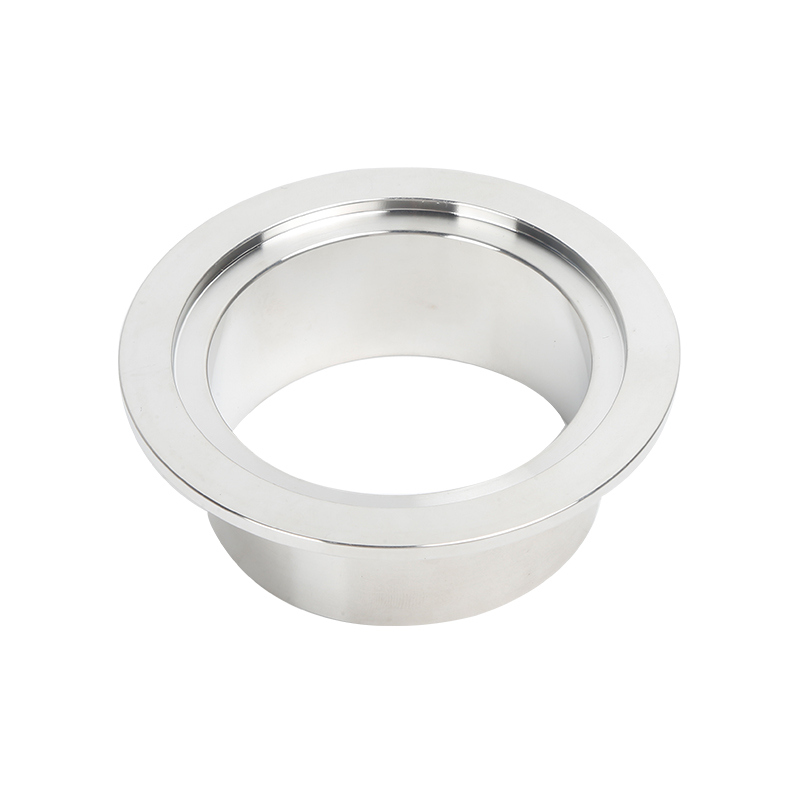

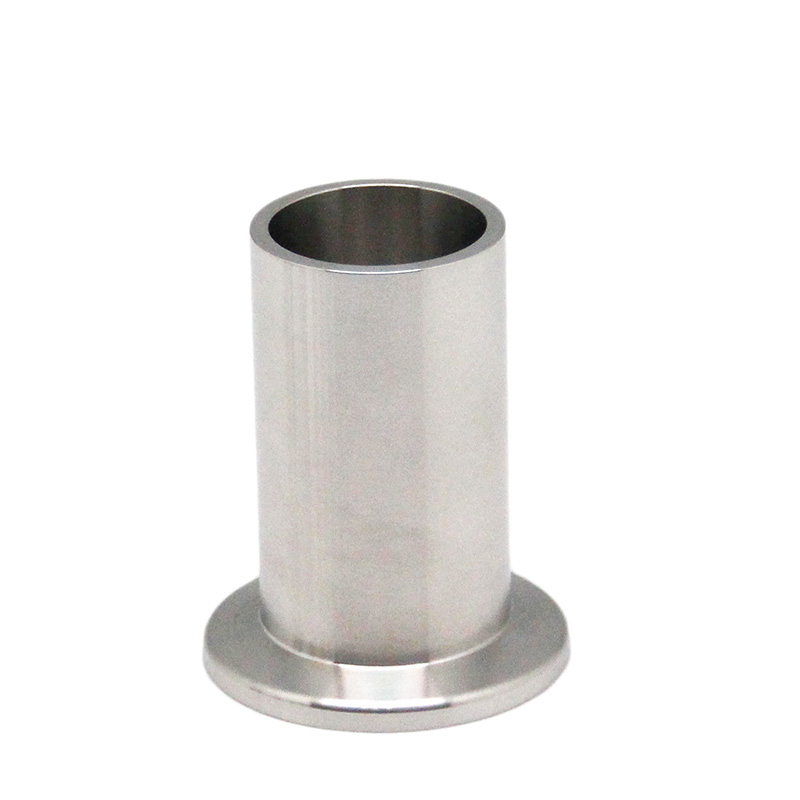

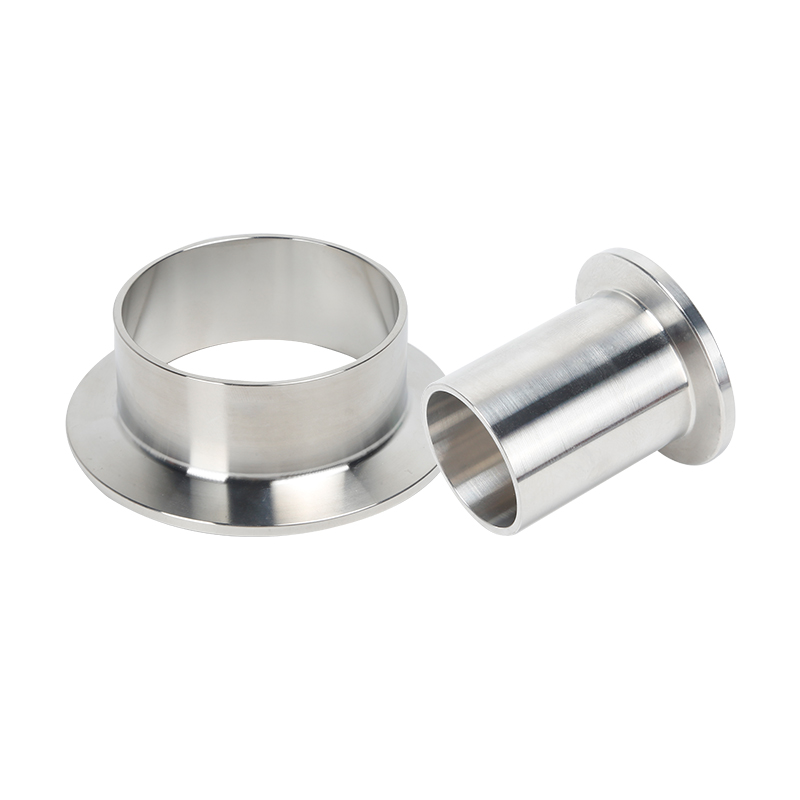

SS304 SS316L 真空对焊接头 NW10-NW50不锈钢焊接KF法兰 KF10-50 真空接头 L=20/30/40/70MM

型号:FLW8

商品编号:FLW8

长度:
L=20MM
  • L=20MM
  • L=30MM
  • L=40MM
  • L=70MM
尺寸.:
KF10管外径=12.7mm
  • KF10管外径=12.7mm
  • KF10管外径=14mm
  • KF16管外径=19.05mm
  • KF16管外径=20mm
  • KF25管外径=25.4mm
  • KF25管外径=28mm
  • KF4管外径=38.1mm
  • KF40管外径=44.5mm
  • KF50管外径=50.8mm
  • KF50管外径=57mm
材质:
SS304
  • SS304
  • SS316L

应用程序

KF法兰采用304不锈钢制成,可用于各种格样的应用,包括:

  • 前端管道
  • 小规格管道系统
  • 需要经常清洗或更改的管道系统
  • 研究和教学实验室

材质和尺寸

  • 法兰、盲板、管件:不锈钢 304、316L 或铝
  • 夹具:铝制或304不锈钢
  • O型圈:氟橡胶/丁腈橡胶/三元乙丙橡胶
  • 尺寸:KF10-KF50(见图1)

真空度

弹性体密封件:≥ 1 x 10⁻⁸ Torr

温度

氟橡胶:-50°C 至 200°C

丁腈:-20°C 至 8°C

安装

ISO-KF 组件的通常是将一个中心支架带O型圈放在两个法兰的密封面之间,然后再用卡箍紧固(见图 2)。

*对焊接头

* 材质:SS304/SS316L

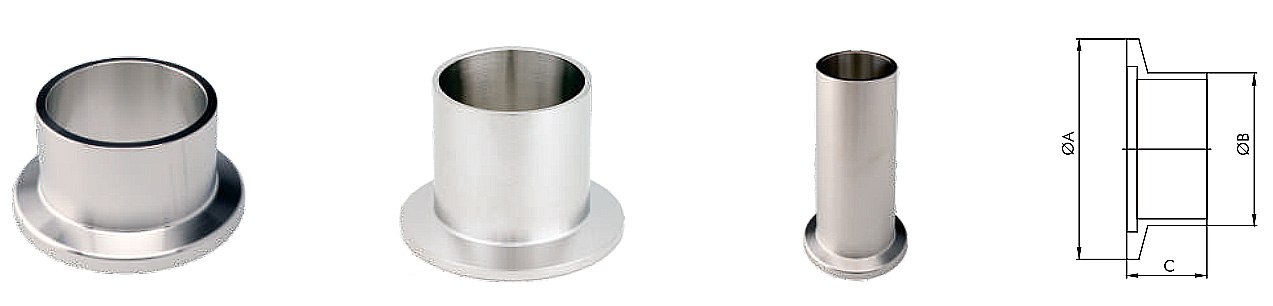

适用于 304 不锈钢的型号,单位为 C/mm 尺寸 A/mm B/mm 厚度 净重/克
20 30 40 70 20 30 40 70
FLW821K100504 FLW831K100504 FLW841K100504 FLW871K100504 KF10 30 12.7 1.65
FLW821K160754 FLW831K160754 FLW841K160754 FLW871K160754 KF16 30 19.1 1.65 25 32 40 47
FLW821K251004 FLW831K251004 FLW841K251004 FLW871K251004 KF25 40 25.4 1.65 37.5 51 59 71
FLW821K401504 FLW831K401504 FLW841K401504 FLW871K401504 KF40 55 38.1 1.65 59.3 81 94 112
FLW821K502004 FLW831K502004 FLW841K502004 FLW871K502004 KF50 75 50.8 1.65 121 144 156.7 189
FLW822K10D144 FLW832K10D144 FLW842K10D144 FLW872K10D144 KF10 30 14 2 28
FLW822K16D204 FLW832K16D204 FLW842K16D204 FLW872K16D204 KF16 30 20 2 25 32 40 47
FLW822K25D284 FLW832K25D284 FLW842K25D284 FLW872K25D284 KF25 40 28 2 37 46.7 60 70
FLW822K40D454 FLW832K40D454 FLW842K40D454 FLW872K40D454 KF40 55 44.5 2.5 73.5 104 132 157
FLW822K50D544 FLW832K50D544 FLW842K50D544 FLW852K50D544 KF50 75 54 2 129 155 180 203
FLW822K50D574 FLW832K50D574 FLW842K50D574 FLW872K50D574 KF50 75 57 3.5 159 205 254 292
