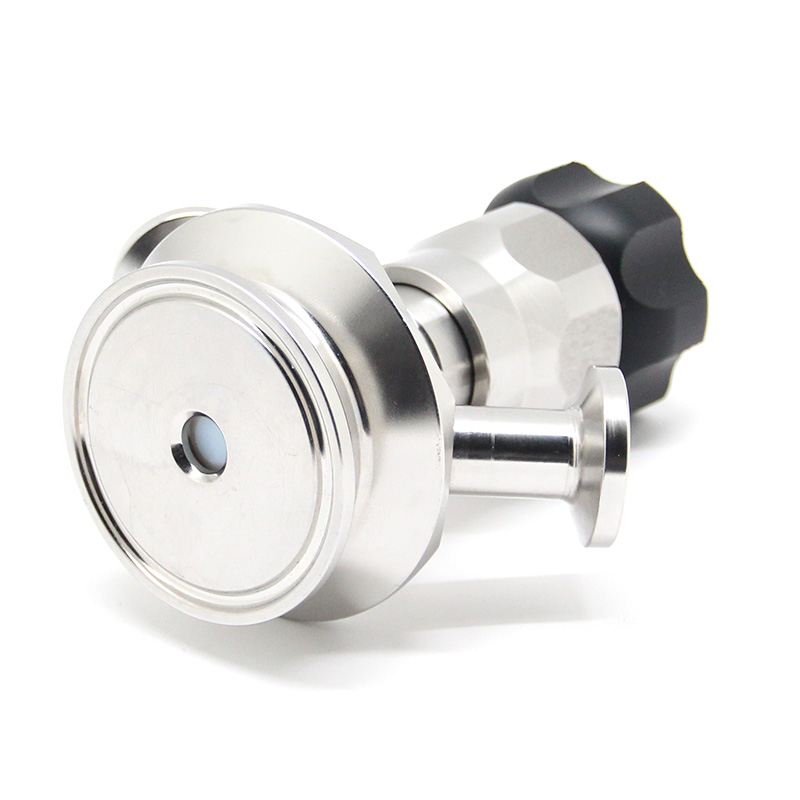

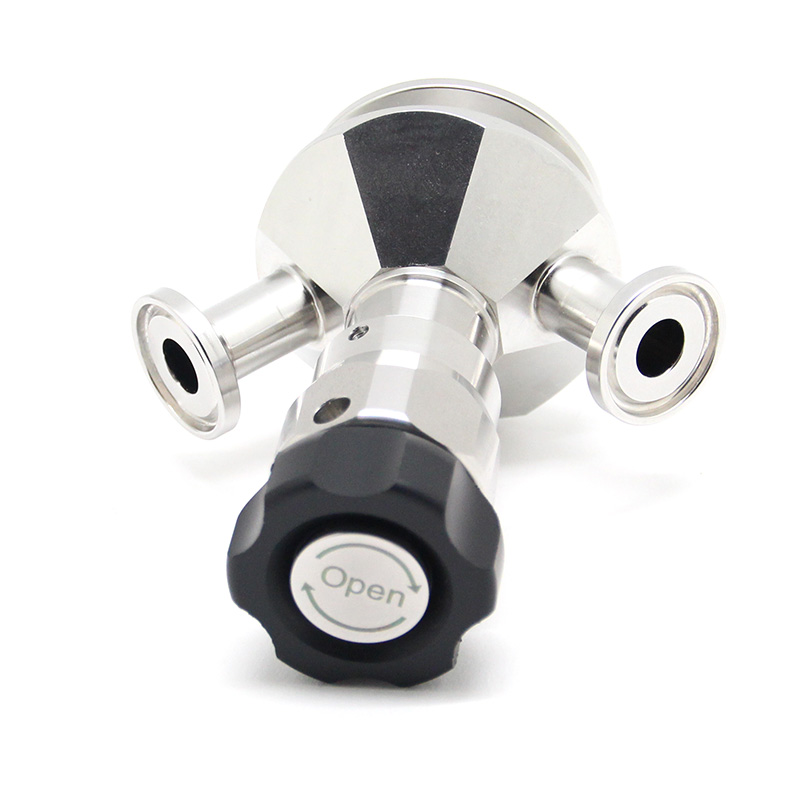

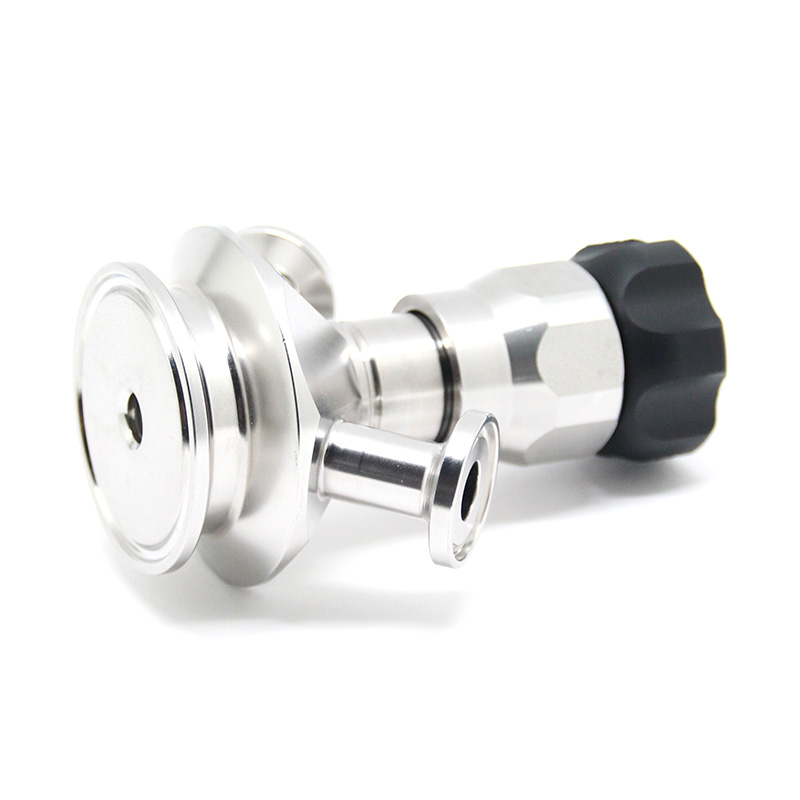

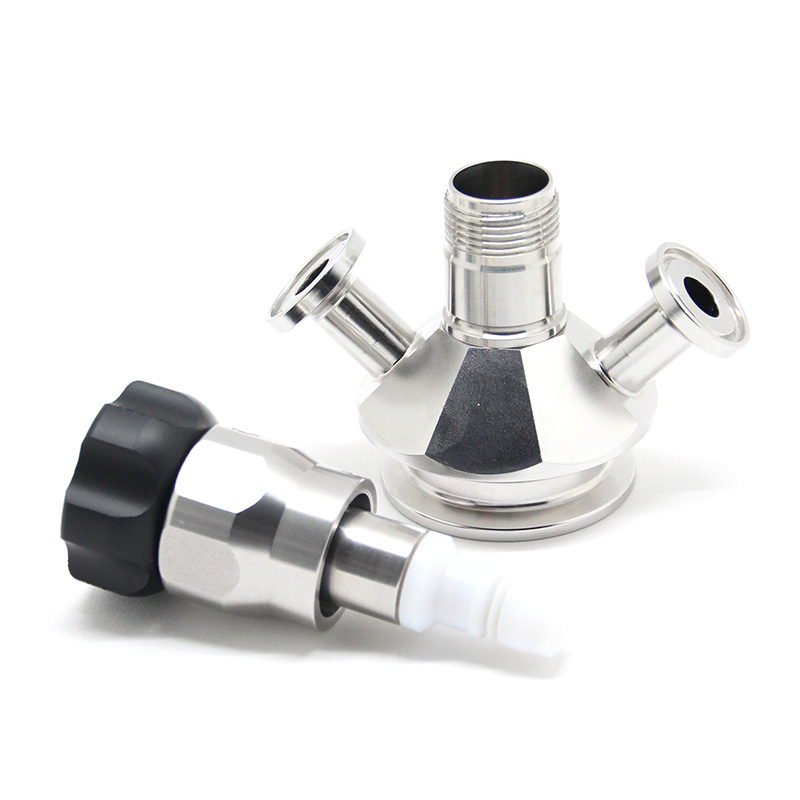

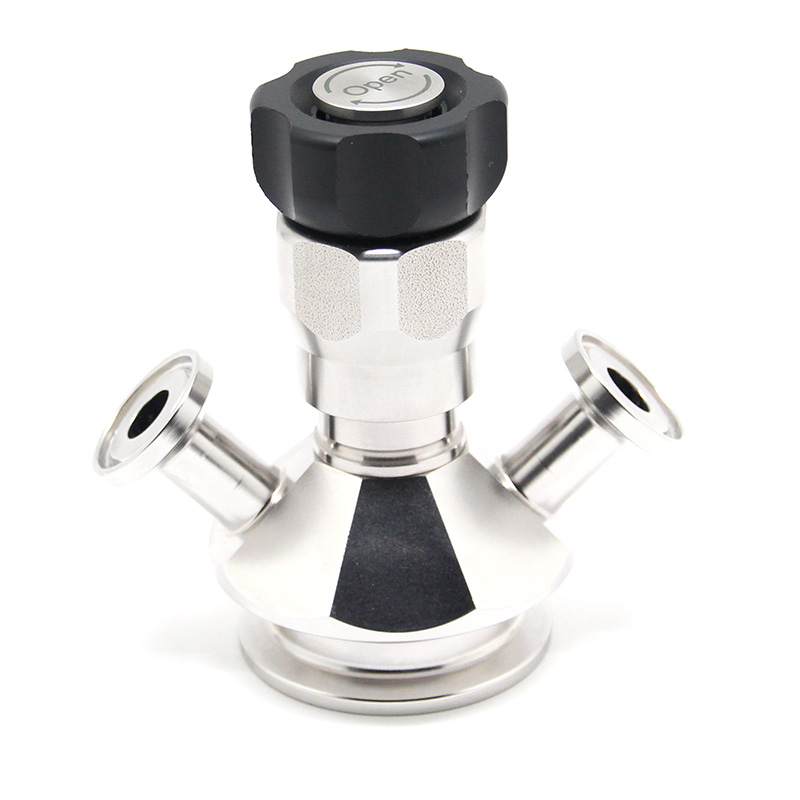

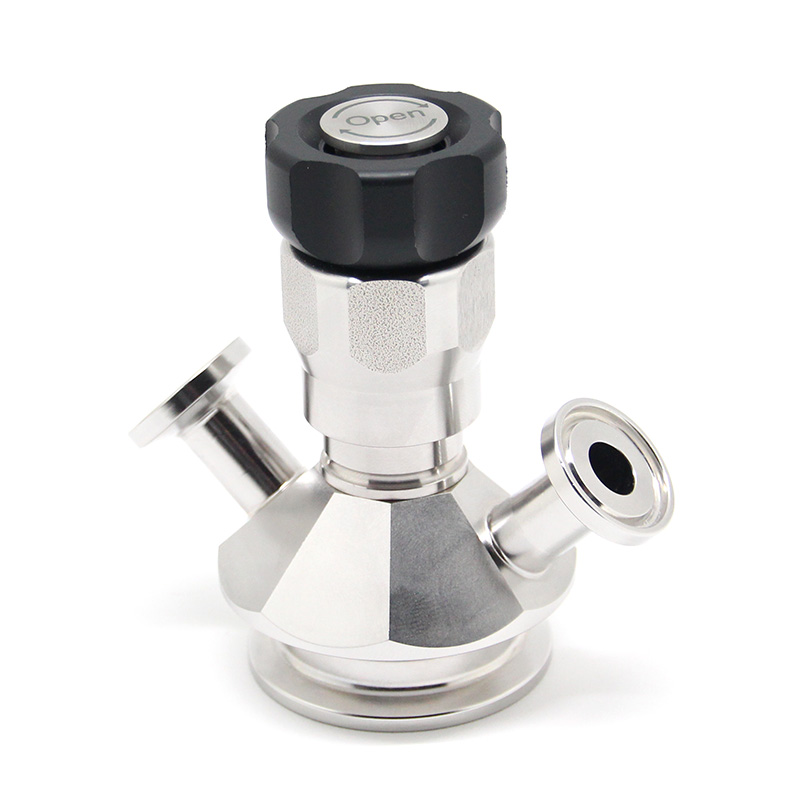

卫生级手动高品质无菌取样阀，带旋钮，SS304/SS316L不锈钢材质，焊接/卡箍连接

型号:VSA03

商品编号:VSA03

操作方式:

端部连接:

阀体结构:

阀体:

膜材料:

尺寸.:

应用

VSA 系列无菌取样阀是为对粘度约为 0-1,000cP 的中等粘度产品以及直径达 3 毫米的颗粒进行取样而设计的。

例如未加工牛奶、医疗溶液、过滤和未过滤啤酒、香水、乳霜和乳液等等。

材料

主体：AISI-304 或 AISI-316L

头部：AISI-304 或 AISI-316L

密封件：EPDM 或 PTFE

阀座和垫片符合FDA 21CFR177.2600标准

标准设计

可选尺寸：1/2英寸或1英寸

端部连接：三夹或焊接

技术规格

最大压力：10巴（145磅/平方英寸）

温度范围：EPDM 32 ~ 266°F (0 ~ 130°C)

温度范围：PTFE 32 ~ 302°F (0 ~ 150°C)

表面处理：Ra 16 ~ 32µin (0.4 ~ 0.8µm)

连接方式

装配图

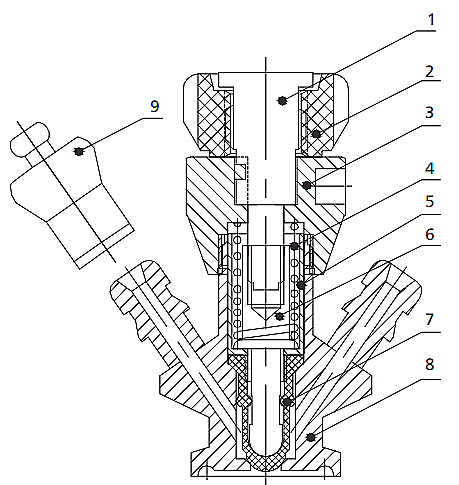

物品	描述	材料	数量
1	气门杆	SS304/SS316L	1
2	手轮	ABS	1
3	坚果	SS304	1
4	春天	SS304	1
5	寻找灌木丛	SS304/SS316L	1
6	阀芯	SS304/SS316L	1
7	膜	硅*	1
8	阀体	SS304/SS316L	1
9	进/出水衬套	EPDM	2

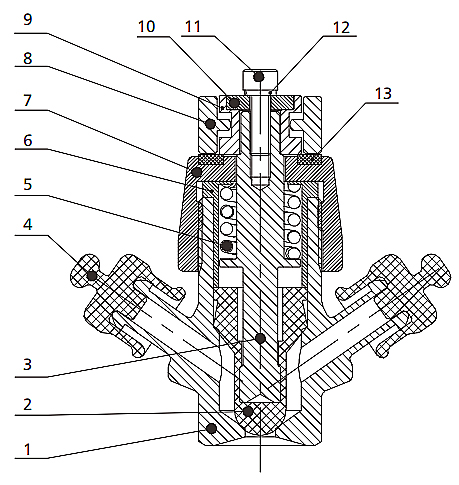

物品	描述	材料	数量
1	阀体	SS304/SS316L	1
2	膜	硅*	1
3	气门杆	SS304/SS316L	1
4	进/出水衬套	EPDM	1
5	春天	SS304	1
6	弹簧衬套	SS304	1
7	坚果	SS304	1
8	等级手柄	SS304	1
9	把手座椅	SS304	1
10	垫片	SS304	1
11	六角插座	A2-70	1
12	座圈密封	A2-70	1
13	海豹	聚四氟乙烯	1

带旋钮的焊接取样阀


型号	尺寸	d	D	一个	C	H
VSA01M1W12612006	DN6	4	28	9.5	3	68
VSA01M1W12612010	DN10	8	28	14	7	93

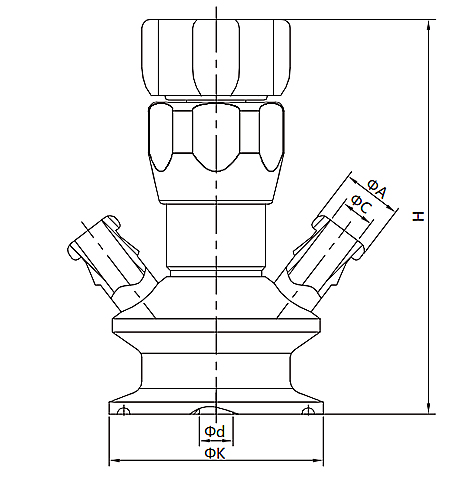

带旋钮的夹式取样阀


型号	尺寸	d	K	一个	C	H
VSA01M1C12612006	DN6	4	25.2	9.5	3	68
VSA01M1C12612010	DN10	8	50.5	14	7	93

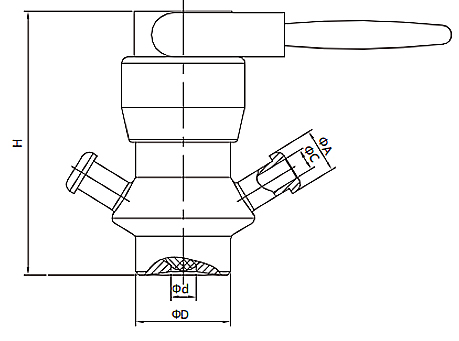

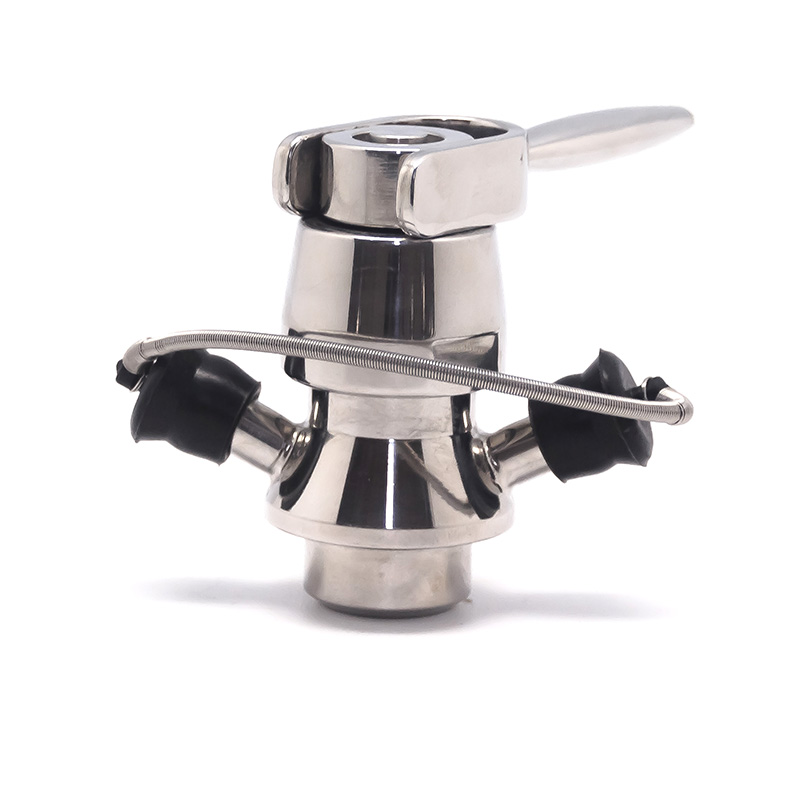

带液位手柄的焊接取样阀


型号	尺寸	d	D	一个	C	H
VSA02M1W12612010	DN10	8	30	14	8.2	84

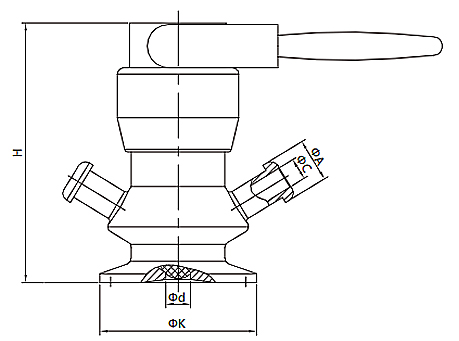

带液位手柄的夹式取样阀


型号	尺寸	d	K	一个	C	H
VSA02M1C12612006	DN6	4	25.2	14	7.2	84
VSA02M1C12612010	DN10	8	50.5	14	7.2	84

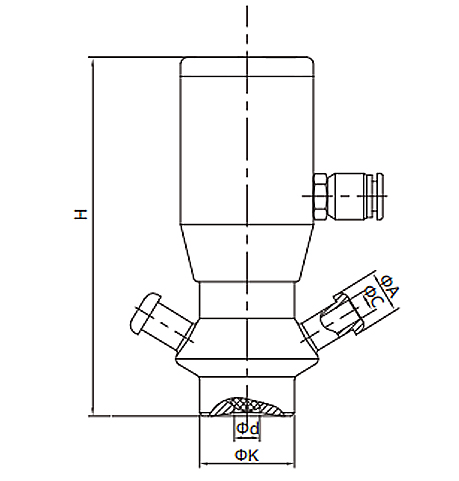

气动夹钳式采样阀


型号	尺寸	d	K	一个	C	H
VSA02NCC12612010	DN10	8	25.2	14	7.2	128
VSA02NCC12612025	DN25	8	50.5	14	7.2	128、

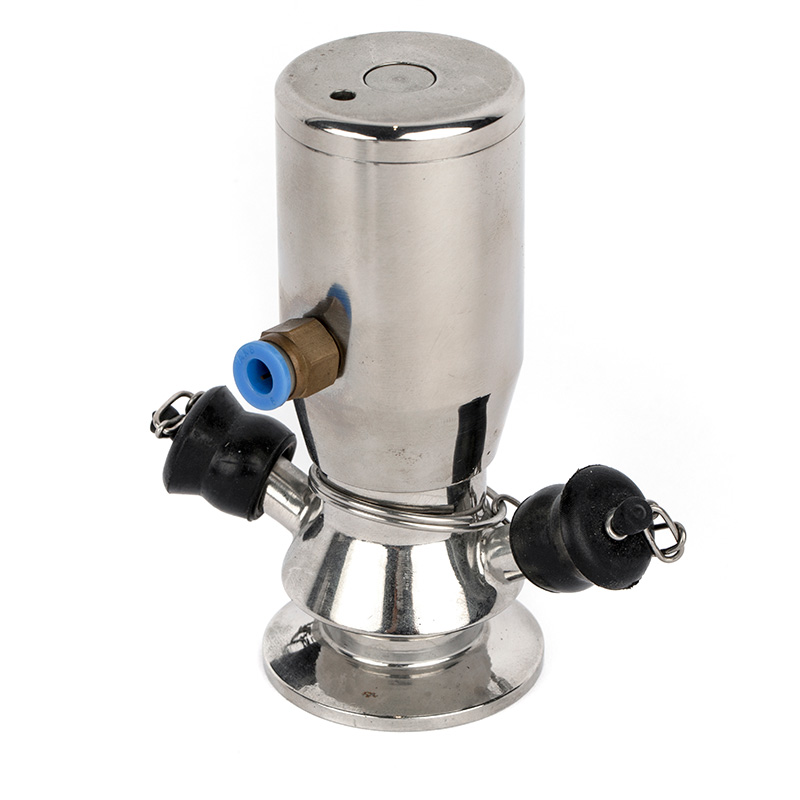

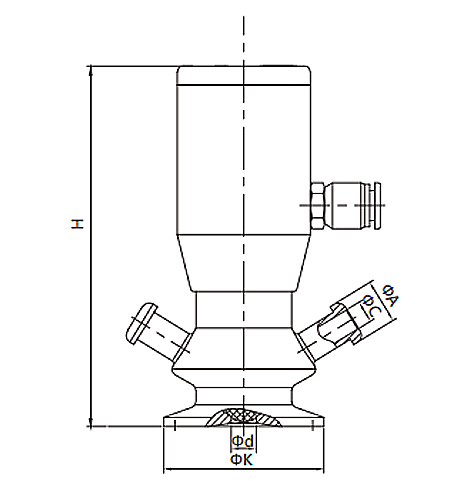

气动焊接取样阀


型号	尺寸	d	K	一个	C	H
VSA02NCW12612010	DN10	8	28	14	7.2	128
VSA02NCW12612025	DN25	8	30	14	7.2	128
