Clamp Encapsulated Direct Way Ball Valve
Clamp Encapsulated Direct Way Ball Valve
Clamp Encapsulated Direct Way Ball Valve
Clamp Encapsulated Direct Way Ball Valve
Clamp Encapsulated Direct Way Ball Valve
Clamp Encapsulated Direct Way Ball Valve

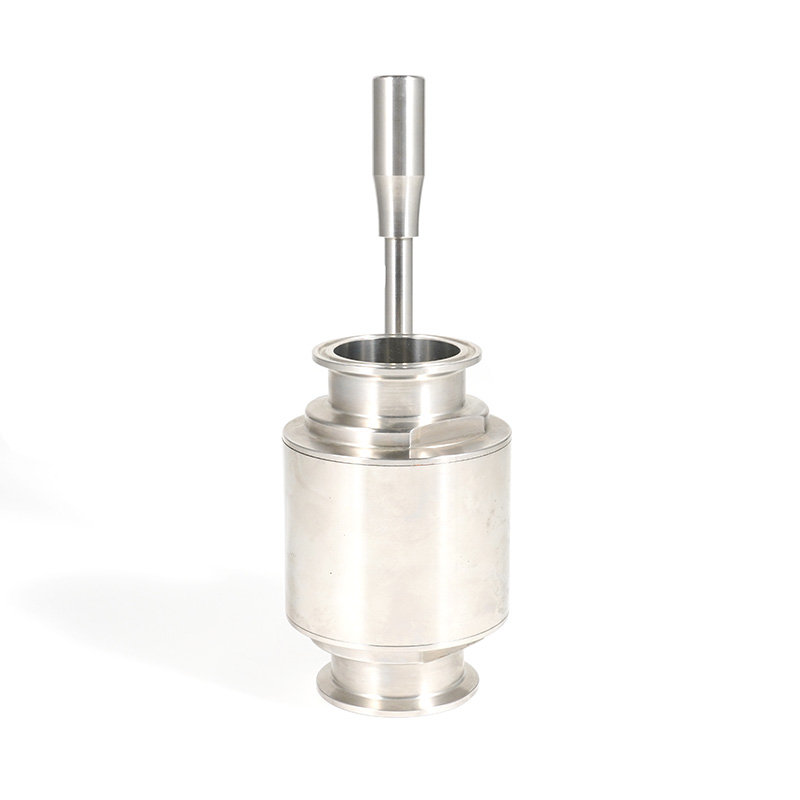

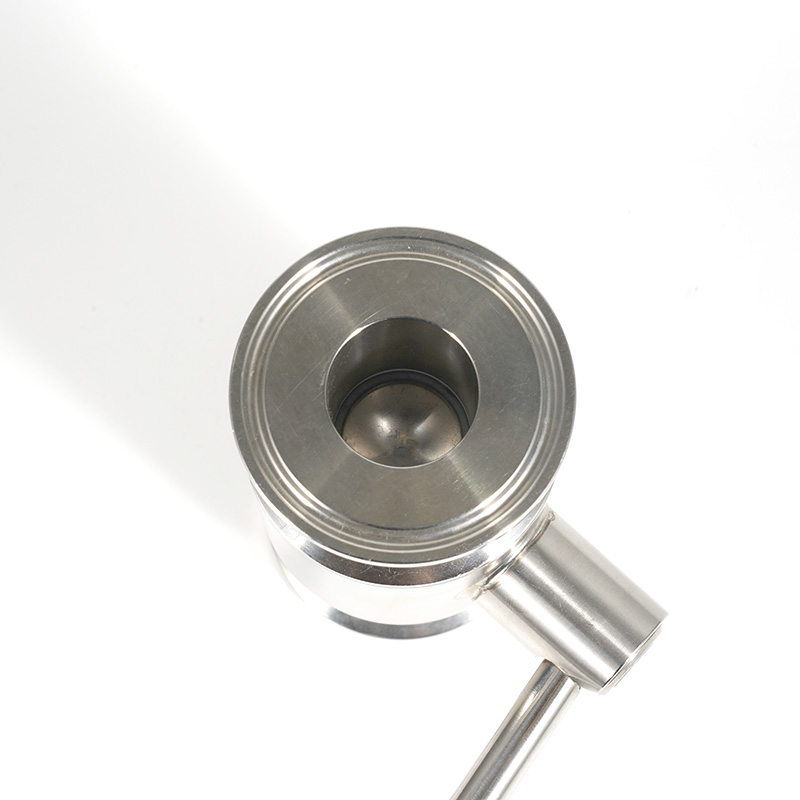

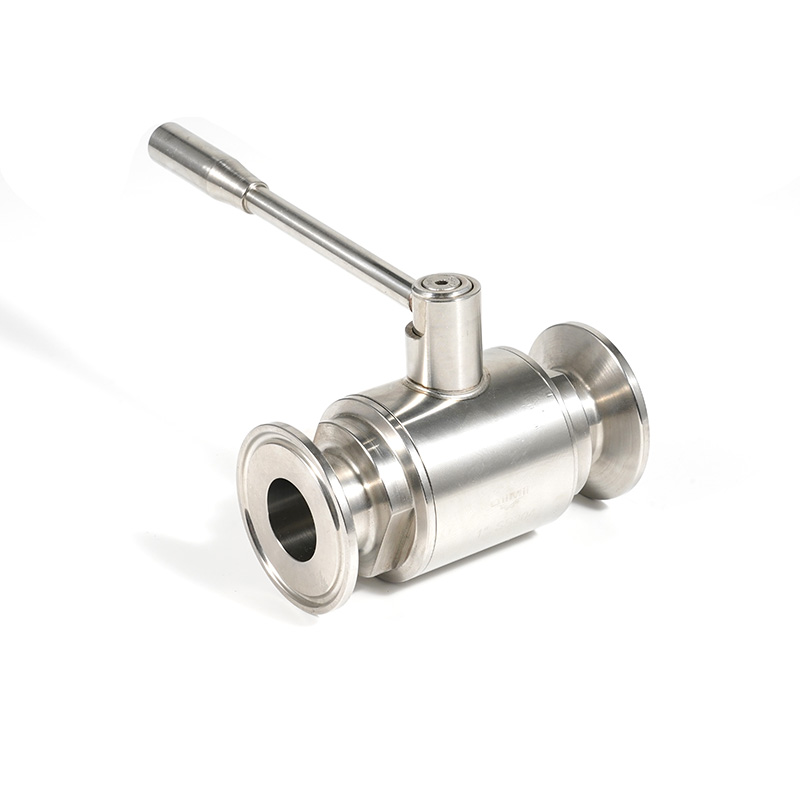

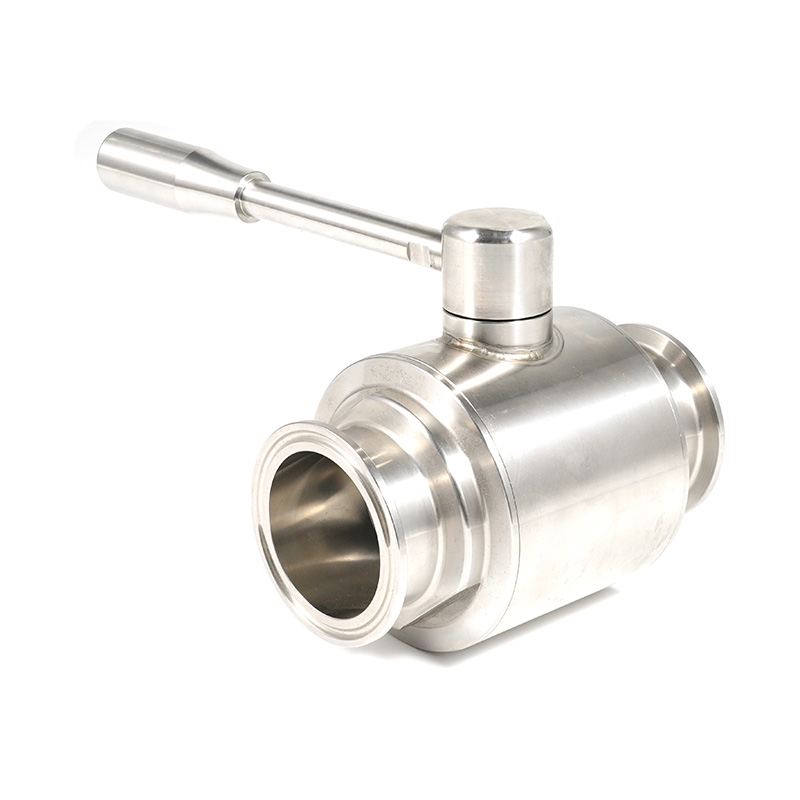

3A/SMS/DIN 卫生级手动三通卡箍封装直通球阀 SS304 SS316L 不锈钢材质，带 PTFE 垫片

型号:VFM01

商品编号:VFM01

端部连接:
卡箍
  • 卡箍
  • 焊接
  • 外螺纹
操作方式:
手动手柄
  • 手动手柄
  • ISO 安装平台
  • 常闭型铝合金执行器
  • 常开型铝合金执行器
  • 铝合金双作用执行器
  • 电动执行器
材质:
SS304
  • SS304
  • SS316L
垫片材料:
四氟
  • 四氟
尺寸.:
3A 1/2"
  • 3A 1/2"
  • 3A 3/4"
  • 3A 1"
  • 3A 1 1/2"
  • 3A 2"
  • 3A 2 1/2"
  • 3A 3"
  • 3A 4"
  • DN15
  • DN20
  • DN25
  • DN40
  • DN50
  • DN65
  • DN80
  • DN100
电磁阀:
没有
  • 没有
  • 1个电磁阀
限位开关盒:
带
  • 带
  • 不带
立即查询 PDF数据表

应用

VFM系列采用全包覆式或腔体填充PTFE，是一种卫生级球阀，采用焊接/三卡箍/外螺纹连接方式，广泛用于食品饮料加工、酿造、炼油、化妆品、制药和化工行业，用于控制介质流量。

材料

材料：AISI-304

尺寸：3/4英寸

密封材料：硅胶、EPDM、PTFE

设计特点

• 免维护

• 小巧便携

• 操作扭矩小

• 垫圈符合 PTFE FDA 177.2600 标准

• 手柄可以安装在阀体侧面，不受流向影响

• 可与气动和电动执行器配套使用

• 阀门类型：一体式、两片式、三片式、蝶阀球阀

• 磁芯类型：T型、L型、直芯型

• 材质：AISI304、316L

技术规格

• 可选尺寸：1/2" - 4"，DN15-DN100

• 最大压力：10巴（147磅/平方英寸）

• 温度范围：14 ~ 248°F (-10 ~ 120°C)，EPDM

• 端部连接方式：卫生级卡箍、对接焊接、螺纹连接、法兰连接、工字钢连接或其他按需提供的连接方式

• 内表面抛光：Ra 32μin (0.8μm)；外表面抛光：CNC加工

• 气动执行器的供气压力：70 ~ 115psi

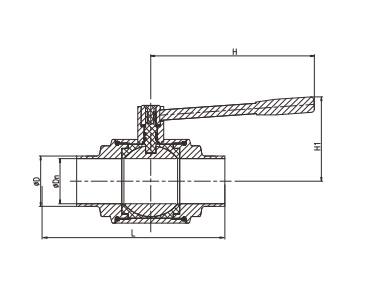

焊接直通球阀

型号尺寸D下L H H1
VFM01WH1SX51050NN 1/2英寸12.7 9.4 76 103 43.5
VFM01WH1SX51075NN 3/4英寸19.1 15.8 76 103 47.5
VFM01WH1SX51100NN 1英寸25.4 22.1 100 127 57
VFM01WH1SX51150NN 1 1/2英寸38.1 34.8 115 127 64.5
VFM01WH1SX51200NN 2英寸50.8 47.5 134 154 86
VFM01WH1SX51250NN 2 1/2 英寸63.5 60.2 155 170 98
VFM01WH1SX51300NN 3英寸76.2 72.9 168 257 146
VFM01WH1SX51400NN 4英寸101.6 97.6 222 257 127
VFM01WH1SX52015NN DN15 18 15 76 87 47.5
VFM01WH1SX52020NN DN20 22 19 76 103 47.5
VFM01WH1SX52025NN DN25 28 25 100 127 57
VFM01WH1SX52040NN DN40 41 38 115 127 64.5
VFM01WH1SX52050NN DN50 52 49 134 154 86
VFM01WH1SX52065NN DN65 70 66 155 170 98
VFM01WH1SX52080NN DN80 85 81 168 257 127
VFM01WH1SX52100NN DN100 104 100 222 257 146

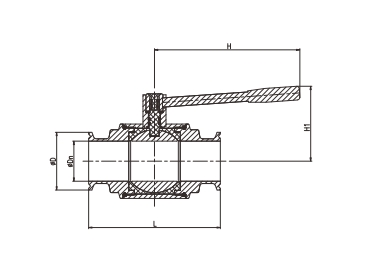

三通卡箍直通球阀

型号尺寸D下L H H1
VFM01CH1SX51050NN 1/2英寸25.2 9.4 76 103 43.5
VFM01CH1SX51075NN 3/4英寸25.2 15.8 76 103 47.5
VFM01CH1SX51100NN 1英寸50.5 22.1 100 127 57
VFM01CH1SX51150NN 1 1/2英寸50.5 34.8 115 127 64.5
VFM01CH1SX51200NN 2英寸64 47.5 134 154 86
VFM01CH1SX51250NN 2 1/2 英寸77.5 60.2 155 170 98
VFM01CH1SX51300NN 3英寸91 72.9 168 257 146
VFM01CH1SX51400NN 4英寸119 97.6 222 257 127
VFM01CH1SX52015NN DN15 34 15 76 87 47.5
VFM01CH1SX52020NN DN20 34 19 76 103 47.5
VFM01CH1SX52025NN DN25 50.5 25 100 127 57
VFM01CH1SX52040NN DN40 50.5 38 115 127 64.5
VFM01CH1SX52050NN DN50 64 49 134 154 86

VFM01CH1SX52065NN

 DN65 91 66 155 170 98
VFM01CH1SX52080NN DN80 106 81 168 257 127
VFM01CH1SX52100NN DN100 119 100 222 257 146

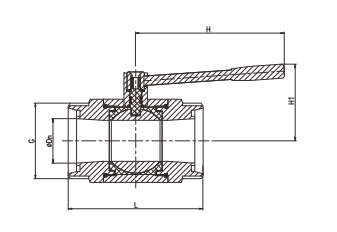

DIN外螺纹直通球阀

型号尺寸G/RD下L H H1
VFM01MH1SX52010NN DN10 RD28*1/8 10 76 103 43.5
VFM01MH1SX52015NN DN15 RD34*1/8 15 76 103 47.5
VFM01MH1SX52020NN DN20 RD44*1/6 19 76 103 47.5
VFM01MH1SX52025NN DN25 RD52*1/6 25 100 127 57
VFM01MH1SX52040NN DN40 RD65*1/6 38 115 127 64.5
VFM01MH1SX52050NN DN50 RD78*1/6 49 134 154 86
VFM01MH1SX52065NN DN65 RD95*1/6 66 155 170 98
VFM01MH1SX52080NN DN80 RD110*1/4 81 168 257 127
VFM01MH1SX52100NN DN100 RD130*1/4 100 222 257 146

SMS 外螺纹直通球阀

型号尺寸G/RD下L H H1
VFM01MH1SX53050NN 1/2英寸RD28*1/8 9.4 76 103 43.5
VFM01MH1SX53075NN 3/4英寸RD36*1/8 15.8 76 103 47.5
VFM01MH1SX53100NN 1英寸RD40*1/6 22.1 100 127 57
VFM01MH1SX53150NN 1 1/2英寸RD60*1/6 34.8 115 127 64.5
VFM01MH1SX53200NN 2英寸RD70*1/6 47.5 134 154 86
VFM01MH1SX53250NN 2 1/2 英寸RD85*1/6 60 155 170 98
VFM01MH1SX53300NN 3英寸RD98*1/4 72.9 168 257 127
VFM01MH1SX53400NN 4英寸RD125*1/4 97.6 222 257 146
