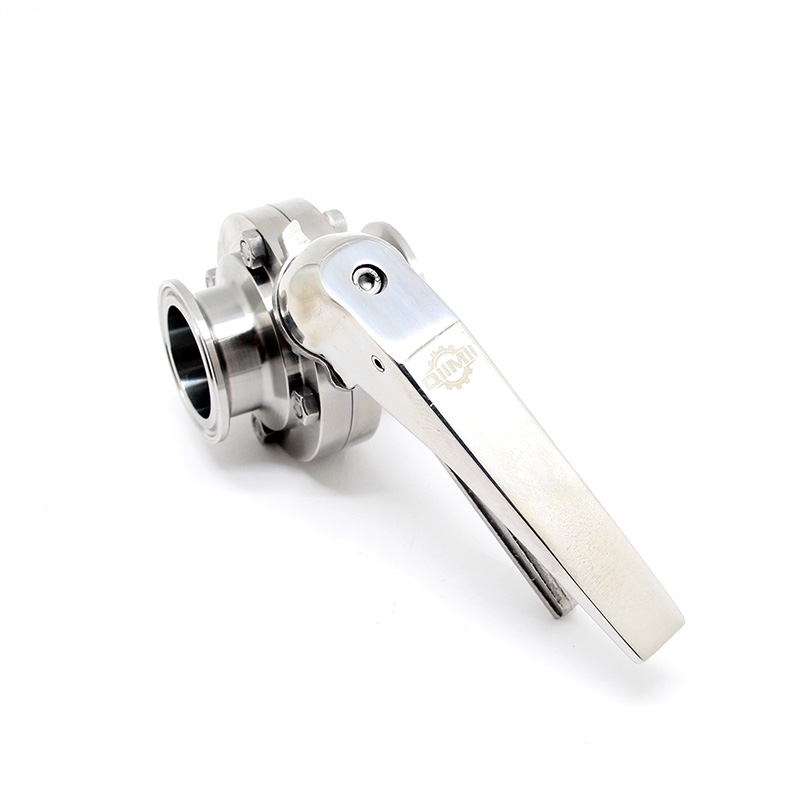

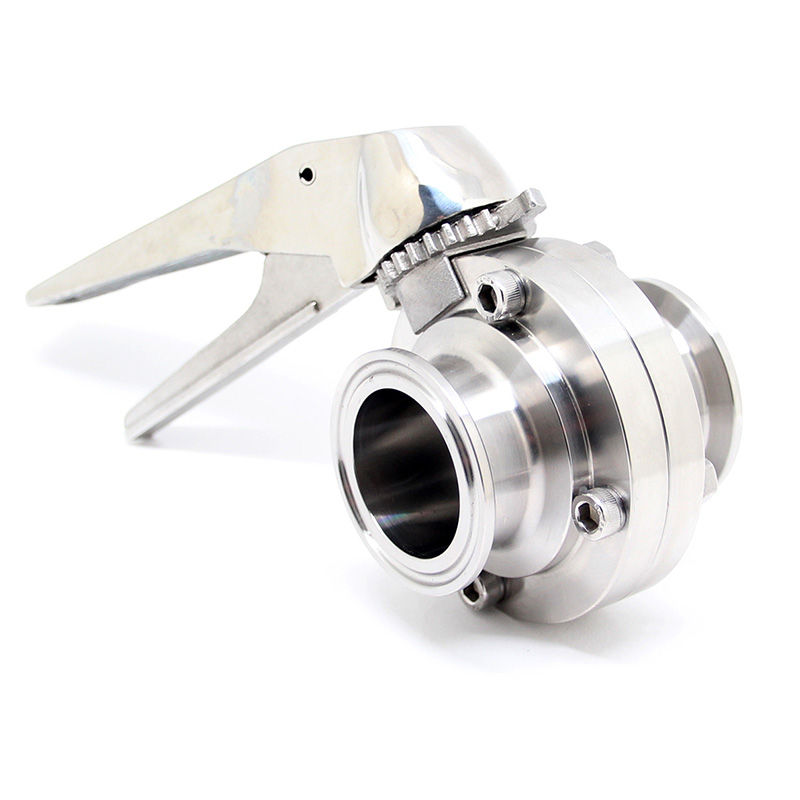

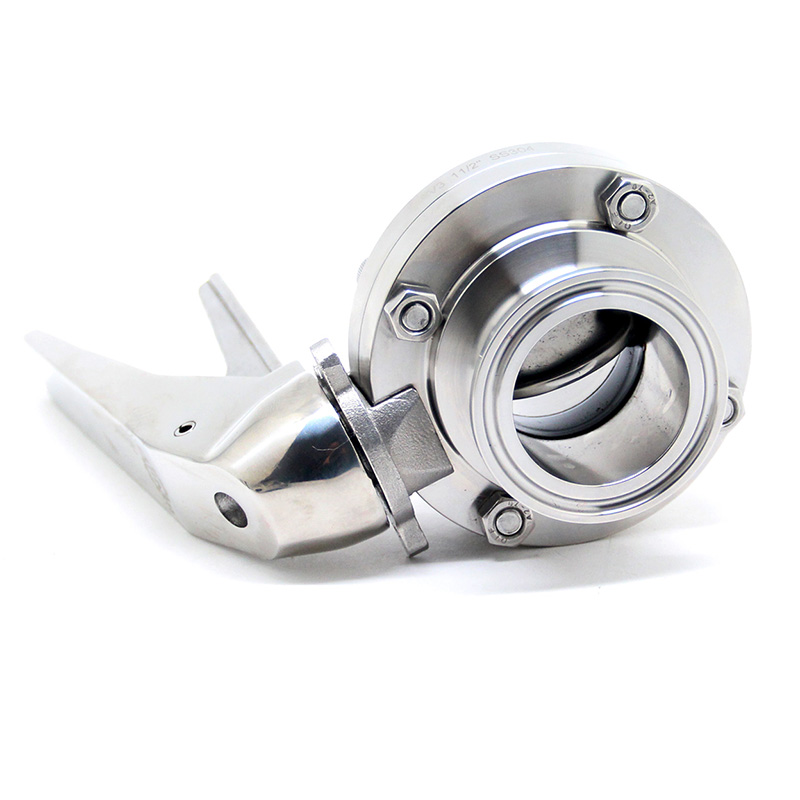

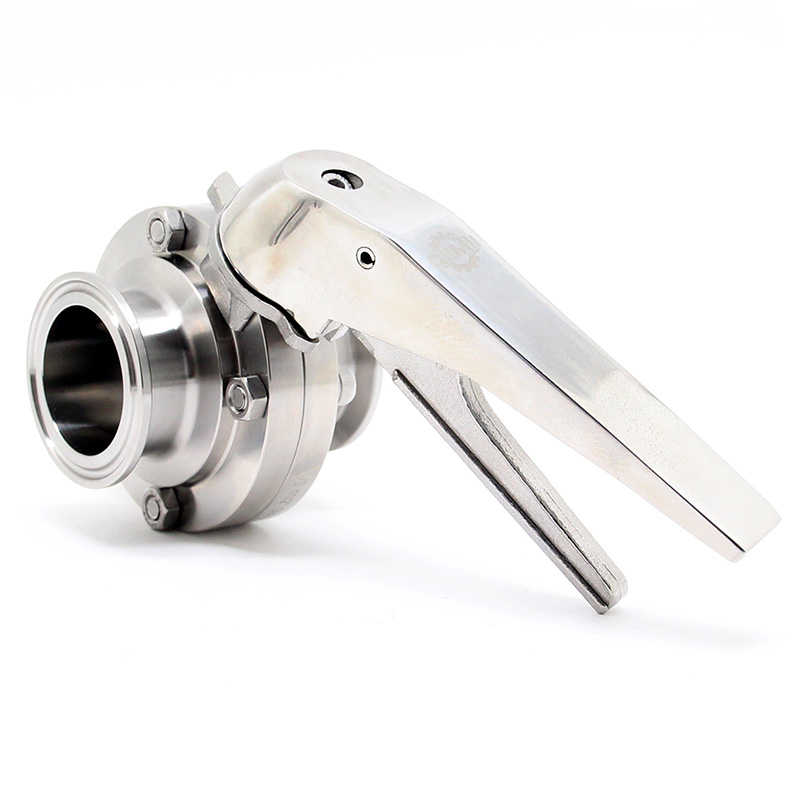

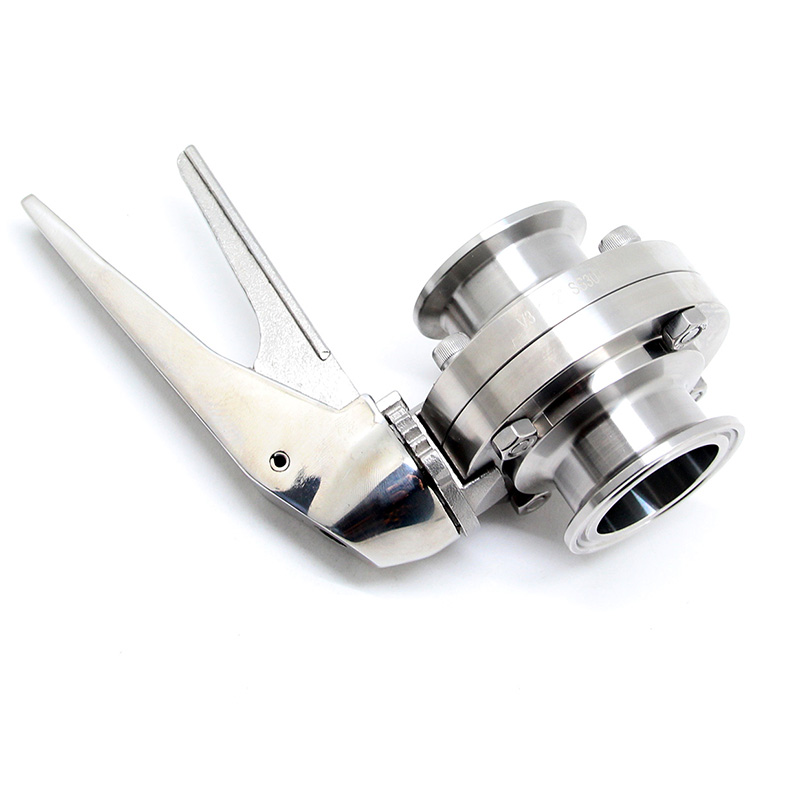

SS304/SS316L 不锈钢3A卫生级手动卡箍式快接蝶阀配四氟 / 三元乙丙 / 氟橡胶 / 硅胶材质垫圈，带鸭嘴式手柄

概念

蝶阀是一种流量控制装置，用于控制流体在管道某段的流动。它广泛应用于食品、饮料、乳制品、酿造、制药、生物制药和化工行业的钢管系统中。

技术数据

阀门

最大产品压力：DN15-DN100为1000kPa（10Bar），DN125-DN150为800kPa（8Bar）。

最小产品压力：全真空，EPDM

温度范围：-10°C 至 +120°C

执行器

最大气压：700 千帕（7 巴）

最小气压（常闭和常开）：400 kPa (4 bar)

温度范围：-25°C 至 +90°C

工作原理

蝶阀是一种阀体呈圆形、阀杆支撑旋转式阀瓣的阀门。蝶阀可通过执行器进行远程控制，也可通过手柄进行手动操作。手动操作的手柄可将阀门机械锁定在全开、半开和关闭位置。旋转手柄可使阀瓣平行或垂直于水流方向旋转，从而切断水流。执行器的设计原理是将活塞的轴向运动转化为轴的90°旋转。当阀瓣与蝶阀的密封圈接触时，执行器的扭矩增大。

操作设计

-执行器有三种标准版本：常闭式 (NC)、常开式 (NO) 和气动/气动式 (A/A)。

- 电子执行器可选交流电 24V、110V、220V、380V 或直流电 24V，50Hz 或 60Hz，动作时间：9 秒、10 秒、13 秒、15 秒、20 秒、25 秒、30 秒、50 秒、60 秒和 100 秒

- 手动手柄可将阀门锁定在三个位置：全开、半开和关闭。*

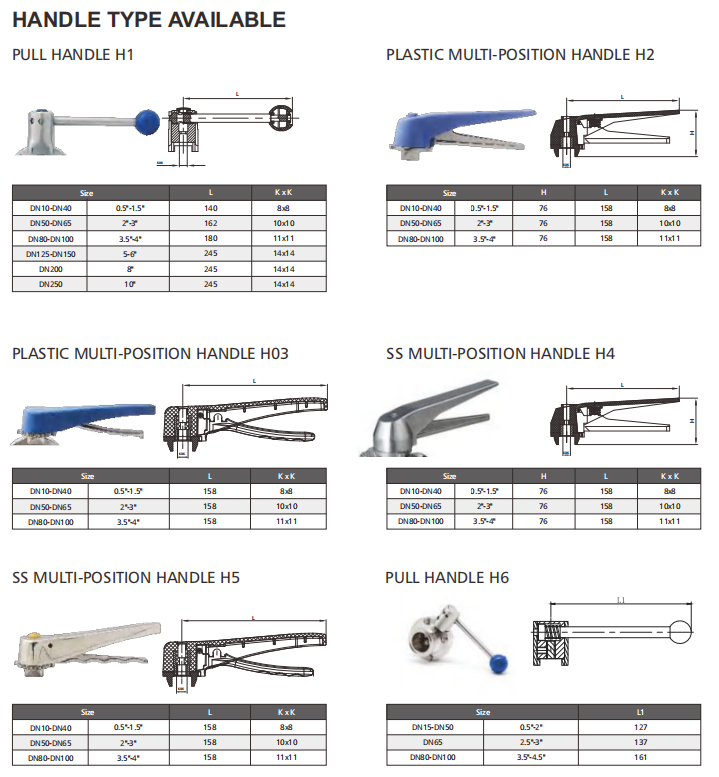

*有关不同把手类型，请参阅“可用把手”。

3A焊接经济型蝶阀

	型号	尺寸	A	B	C	D	E
	VBC02WH6XX1075NN	19	16.1	19	52	71.5	127
	VBC02WH6XX1100NN	25	22.4	25.4	52	71.5	127
	VBC02WH6XX1125NN	32	28.8	31.8	52	71.5	127
	VBC02WH6XX1150NN	38	35.1	38.1	52	71.5	127
	VBC02WH6XX1175NN	45	42	45	52	74	127
	VBC02WH6XX1200NN	51	47.8	50.8	52	79	127
	VBC02WH6XX1225NN	57	53	57	56	83	127
	VBC02WH6XX1250NN	63	59.5	63.5	56	88.5	137
	VBC02WH6XX1300NN	76	72.2	76.2	60	92.5	137
	VBC02WH6XX1350NN	89	84.9	88.9	60	99	160
	VBC02WH6XX1400NN	102	97.6	101.6	60	107	160
	VBC02WH6XX1425NN	108	104	108	60	107	160
	VBC02WH6XX1450NN	114	110	114	64	112	160
	VBC02WH6XX1525NN	133	128	133	80	128	210
	VBC02WH6XX1600NN	152	146.8	152.4	90	146	210
	VBC02WH6XX1625NN	159	154	159	90	146	210
	VBC02WH6XX1800NN	203	198	203.2	92	193	295
	VBC02WH6XX2010NN	219	213	219	92	193	295

3A 卡箍式经济型蝶阀（英寸）

	型号	尺寸	A	C	D	E
	VBC02CH6XX1075NN	19	50.5	66	71.5	127
	VBC02CH6XX1100NN	25	50.5	66	71.5	127
	VBC02CH6XX1125NN	32	50.5	66	71.5	127
	VBC02CH6XX1150NN	38	50.5	66/70	71.5	127
	VBC02CH6XX1175NN	45	64	70	74	127
	VBC02CH6XX1200NN	51	64	70/72	79	127
	VBC02CH6XX1225NN	57	77.5	76	83	127
	VBC02CH6XX1250NN	63	77.5	76	88.5	137
	VBC02CH6XX1300NN	76	91	76	92.5	137
	VBC02CH6XX1350NN	89	106	80	99	160
	VBC02CH6XX1400NN	102	119	90	107	160
	VBC02CH6XX1425NN	108	119	90	107	160
	VBC02CH6XX1450NN	114	130	106	112	160
	VBC02CH6XX1525NN	133	145	100	128	210
	VBC02CH6XX1600NN	152	167	132/100	146	210
	VBC02CH6XX1625NN	159	183	132	146	210
	VBC02CH6XX1800NN	203	217	134	193	295
	VBC02CH6XX2010NN	219	233.5	134	193	295

SMS Therad 经济型蝶阀（英寸）

	型号	尺寸	A	C	D	E
	VBC02MH6XX1075NN	19	RD36X1/8	68	68	127
	VBC02MH6XX1100NN	25	RD40X1/6	70	71.5	127
	VBC02MH6XX1125NN	32	RD48X1/6	70	71.5	127
	VBC02MH6XX1150NN	38	RD60X1/6	70	71.5	127
	VBC02MH6XX1200NN	51	RD70X1/6	74	79	127
	VBC02MH6XX1250NN	63	RD85X1/6	80	88	137
	VBC02MH6XX1300NN	76	RD98X1/6	84	92	137
	VBC02MH6XX1350NN	89	RD110X1/6	86	110	160
	VBC02MH6XX1400NN	102	RD125X1/6	88	110	160

127
