卫生级三片式焊接蝶阀 SS304/SS316L 三段对焊手动蝶阀 SMS/DIN 不锈钢中间法兰三片式蝶阀

型号:VBT01

商品编号:VBT01

端部连接:

操作方式:

阀体:

垫片材料:

尺寸.:

电磁阀:

位置传感器:

这款采用全新卫生设计的紧凑型中间法兰蝶阀提供手动和气动两种驱动方式。中间法兰版本是机械工程的理想之选。该阀门易于维护且尺寸紧凑。所有法兰均采用齐平连接，确保内外清洁便捷。

材质：SS304 或 SS316L

密封圈：硅胶、三元乙丙橡胶 (EPDM)、氟橡胶 (FKM)

工作压力：最大 1000kPa（10 bar）/ 145 psi

温度范围：-10°C 至 120°C

执行器

气压：4-7 巴

温度范围：-25°C 至 90°C

参数
钢材	产品接触液体的钢部件	AISI 316L / 304 锻造（1.4306 / 1.4404）	提供材料检验报告
	其他钢制部件	AISI 304
密封材料	标准	EPDM	所有密封材料均符合FDA 21CFR117.2600标准
	选项	VMQ/FPM
压力	工作压力	≤10巴（145磅/平方英寸）
	气动执行器的供气压力	5～8巴（70～116磅/平方英寸）
温度	工作温度	EPDM：14 ~ 248°F (-10 ~ 120°C) VMQ：-58 ~ 356°F (-50 ~ +180°C) FPM：-22 ~ 446°F (-30 ~ +230°C) 其他资料可应要求提供。
	灭菌温度	302°F (150°C，最高 20 分钟)
表面处理	内表面处理	Ra 16 ~ 32µin (0.4 ~ 0.8µm)
	外表面处理	Ra32 ~ 64µin (0.8 ~ 1.6µm)
联系	焊接直径	焊接端： DIN 11850-2 与 11850-1 / SMS / 3A / ISO 系列等。
	端部连接方式：对接焊、卫生卡箍、内外螺纹、法兰、I型管或其他方式（可根据要求提供）。

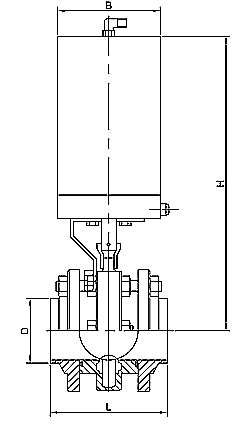

DIN气动中间法兰蝶阀
