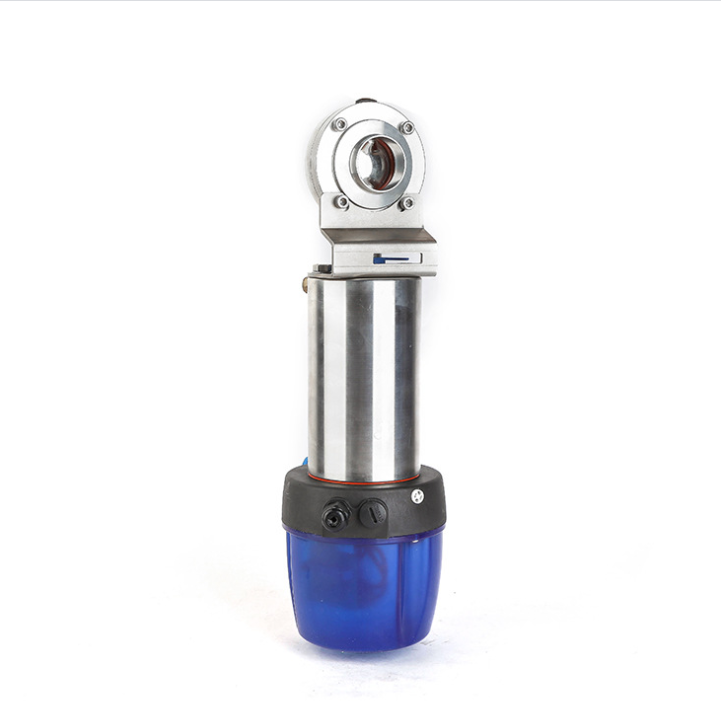

智能头气动蝶阀开关型 SS304/SS316L 带信号反馈带电磁阀控制开关(常开常闭双作用 ) 卫生级气动焊接蝶阀

型号:VBN01

商品编号:VBN01

端部连接:

操作方式:

阀体:

垫片材料:

尺寸.:

电磁阀:

位置传感器:

立即查询 PDF数据表

描述

应用

VBN系列气动蝶阀是一种流量控制装置，用于控制流体在管道某段的流动，使其开始或停止流动。它应用广泛。

适用于食品、饮料、乳制品、酿造、制药、生物制药和化工行业的各种不锈钢管道系统。

材料

主体材料：AISI-304 或 AISI-316L
垫片材料：硅胶、三元乙丙橡胶 (EPDM)、氟橡胶 (VITON)、丁腈橡胶 (NBR)

阀座和垫片符合FDA 21CFR177.2600标准

标准设计

可提供的标准：DIN、SMS、ISO/IDF、BS/RJT 和 ASME/BPE。
尺寸范围从 DN15 / 1/2" 到 DN250 / 10"
端部连接方式：对接焊、卡箍、公头、螺母、衬套或法兰或其他方式（根据要求）。
把手：塑料拉手（2-4档）或塑料/不锈钢挤压把手（13档）
执行器：气动不锈钢执行器（立式）、气动铝制执行器（卧式）、电动执行器。
控制方式：位置传感器、C-top 控制器、C-top 控制器（AS-I）
手动手柄、气动执行器和电动执行器可以互换使用。

技术规格

最大压力：10巴（145磅/平方英寸）DN25~100；8巴（120磅/平方英寸）DN125~150
温度范围：14 ~ 248°F (-10 ~ 120°C)，EPDM
表面处理：Ra 16 ~ 32µin (0.4 ~ 0.8µm)
气动执行器供气压力：70 ~ 115psi

参数
钢材	产品接触液体的钢部件	AISI 316L / 304 锻造（1.4306 / 1.4404）	提供材料检验报告
	其他钢制部件	AISI 304
密封材料	标准	EPDM	所有密封材料均符合FDA 21CFR117.2600标准
	选项	VMQ/FPM
压力	工作压力	≤10巴（145磅/平方英寸）
	气动执行器的供气压力	5～8巴（70～116磅/平方英寸）
温度	工作温度	EPDM：14 ~ 248°F (-10 ~ 120°C) VMQ：-58 ~ 356°F (-50 ~ +180°C) FPM：-22 ~ 446°F (-30 ~ +230°C) 其他资料可应要求提供。
	灭菌温度	302°F (150°C，最高 20 分钟)
表面处理	内表面处理	Ra 16 ~ 32µin (0.4 ~ 0.8µm)
	外表面处理	Ra32 ~ 64µin (0.8 ~ 1.6µm)
联系	焊接直径	焊接端： DIN 11850-2 与 11850-1 / SMS / 3A / ISO 系列等。
	端部连接方式：对接焊、卫生卡箍、内外螺纹、法兰、I型管或其他方式（可根据要求提供）。

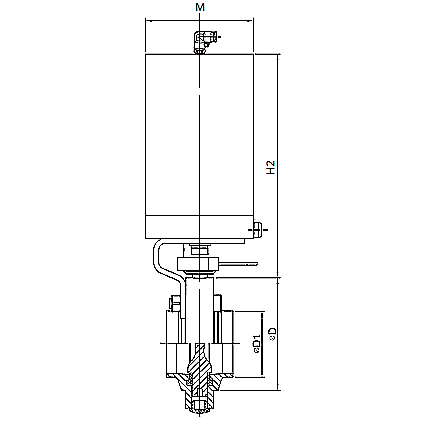

气动焊接蝶阀

	型号	尺寸	D	D1	H2	M
	VBN01WNCXX1050NN	1/2英寸	78	12.7	180	85
	VBN01WNCXX1075NN	3/4英寸	78	19	180	85
	VBN01WNCXX1100NN	1“”	78	25.4	180	85
	VBN01WNCXX1125NN	1 1/4英寸	78	31.8	180	85
	VBN01WNCXX1150NN	1 1/2英寸	78	38.1	180	85
	VBN01WNCXX1200NN	2英寸	93	50.8	180	85
	VBN01WNCXX1250NN	2 1/2 英寸	115	63.5	180	85
	VBN01WNCXX1300NN	3英寸	128	76.2	180	85
	VBN01WNCXX1350NN	3 1/2英寸	139	89	180	85
	VBN01WNCXX1400NN	4英寸	154	101.6	180	85
	VBN01WNCXX2015NN	DN15	78	18/19	180	85
	VBN01WNCXX2020NN	DN20	78	22/23	180	85
	VBN01WNCXX2025NN	DN25	78	28/29	180	85
	VBN01WNCXX2032NN	DN32	78	34/35	180	85
	VBN01WNCXX2040NN	DN40	90	40/41	180	85
	VBN01WNCXX2050NN	DN50	106	52/53	180	85
	VBN01WNCXX2065NN	DN65	124	70	180	85
	VBN01WNCXX2080NN	DN80	139	85	180	85
	VBN01WNCXX2100NN	DN100	159	104	180	85

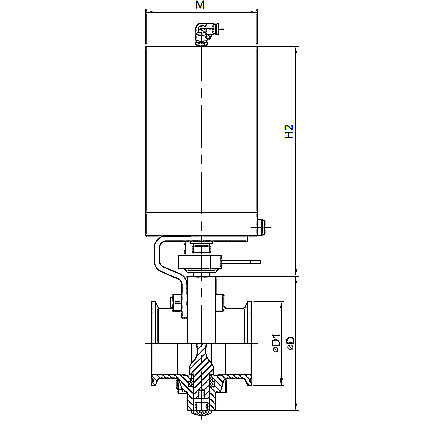

气动卡箍蝶阀

	型号	尺寸	D	D1	H2	M
	VBN01CNCXX1050NN	1/2英寸	78	25.4	180	85
	VBN01CNCXX1075NN	3/4英寸	78	25.4	180	85
	VBN01CNCXX1100NN	1“”	78	50.5	180	85
	VBN01CNCXX1125NN	1 1/4英寸	78	50.5	180	85
	VBN01CNCXX1150NN	1 1/2英寸	78	50.5	180	85
	VBN01CNCXX1200NN	2英寸	93	64	180	85
	VBN01CNCXX1250NN	2 1/2 英寸	115	77.5	180	85
	VBN01CNCXX1300NN	3英寸	128	91	180	85
	VBN01CNCXX1400NN	4英寸	154	119	180	85
	VBN01CNCXX2015NN	DN15	78	34	180	85
	VBN01CNCXX2020NN	DN20	78	34	180	85
	VBN01CNCXX2025NN	DN25	78	50.5	180	85
	VBN01CNCXX2032NN	DN32	78	50.5	180	85
	VBN01CNCXX2040NN	DN40	90	50.5	180	85
	VBN01CNCXX2050NN	DN50	106	64	180	85
	VBN01CNCXX2065NN	DN65	124	91	180	85
	VBN01CNCXX2080NN	DN80	139	106	180	85
	VBN01CNCXX2100NN	DN100	159	119	180	85
