14WPHR 卡箍橡胶软管接头 SS304/SS316L 不锈钢高品质卫生级三通卡箍接头

应用

卫生级卡箍接头采用卫生级卡箍端头。它们广泛应用于食品、乳制品、饮料、化妆品、制药和精细化工行业的管道系统中。

材料

• 主体：AISI-304 和 AISI-316L

标准设计

• 标准：DIN11850/DIN11852、SMS、ISO/IDF、BS/AS、ASME BPE

• 端部连接方式：焊接或三卡箍连接

• 可选尺寸：1/2"-8" 或 DN10-DN200

图纸标签上的详细规格

产品描述

以下是关于不锈钢快速组装接头的专业英文描述：不锈钢快速组装接头 这些接头专为管道系统中的快速免工具安装而设计，具有高耐腐蚀性和耐用性。采用**304/316级不锈钢**制成，是管道、暖通空调、工业流体输送以及食品/饮料加工等对卫生和防漏性能要求极高的应用的理想之选。主要特点：快速连接机制：无需螺纹连接或焊接即可实现牢固的推入式连接。抗振：内部卡环或夹头确保在压力下保持紧密密封。温度范围：-20°C 至 +120°C（因设计而异）。额定压力：通常最高可达 16 bar (230 psi)。可选尺寸：1/8" 至 2" (DN6 至 DN50)，适用于各种管材。标准符合性：** ASTM A270（卫生级）、ISO 1127 或行业特定认证。常用类型：直通接头、弯头（90°/45°三通）、活接头、齐平式接头（用于原位清洗系统）。应用领域：化工/石油化工管线、压缩空气系统、水处理厂、制药管路。优势：相比传统方法，安装时间更短；可重复使用设计，维护灵活；电抛光选项，表面超光滑。可选附加功能（根据具体情况而定）：卫生级管件：添加符合 FDA/USDA 要求的“3-A”级无缝隙设计；高压应用：指定用于动态管道（最高 100 bar）的旋转螺母设计。如果您想针对目标行业强调任何特定特性（例如，抗菌性能、耐极端温度），请告知我们！

14WPHR 卡箍橡胶软管接头

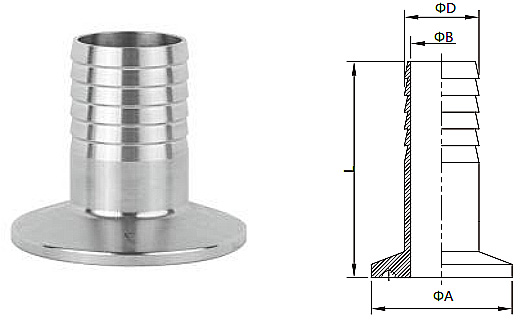

	304 型号	尺寸	A/mm	B/mm	直径/毫米	升/毫米	净重/克
	FLH01C10254S1	1/4英寸	25.2	3.18	7.3	38	20
	FLH01C10384S1	3/8英寸	25.2	6.35	10.4	38	25
	FLH01C10504S1	1/2英寸	25.2	9.5	13.7	38	25
	FLH01C10754S1	3/4英寸	25.2	17.2	21.4	38	30
	FLH01C10254S3	1/4英寸	50.5	3.18	7.3	38	82
	FLH01C10384S3	3/8英寸	50.5	6.35	10.4	38	88
	FLH01C10504S3	1/2英寸	50.5	9.5	13.7	38	89
	FLH01C10754S3	3/4英寸	50.5	17.2	21.4	38	92
	FLH01C11004S1	1英寸	50.5	21.2	25.4	43	92
	FLH01C11254S1	1¼英寸	50.5	27.6	31.8	43	86
	FLH01C11504S1	1½英寸	50.5	33.9	38.1	43	82
	FLH01C12004S1	2	64	46.6	50.8	59	170
	FLH01C12504S1	2½英寸	77.5	59.3	63.5	59.5	250
	FLH01C13004S1	3英寸	91	72	76.2	78.6	360
	FLH01C14004S1	4英寸	119	97.6	101.6	86.5	500
