VDN系列是一款卫生级隔膜阀，专为食品、饮料、乳制品、酿造、制药等行业设计。它在流量控制以及开关操作方面表现出色。...
查询
中文
中文

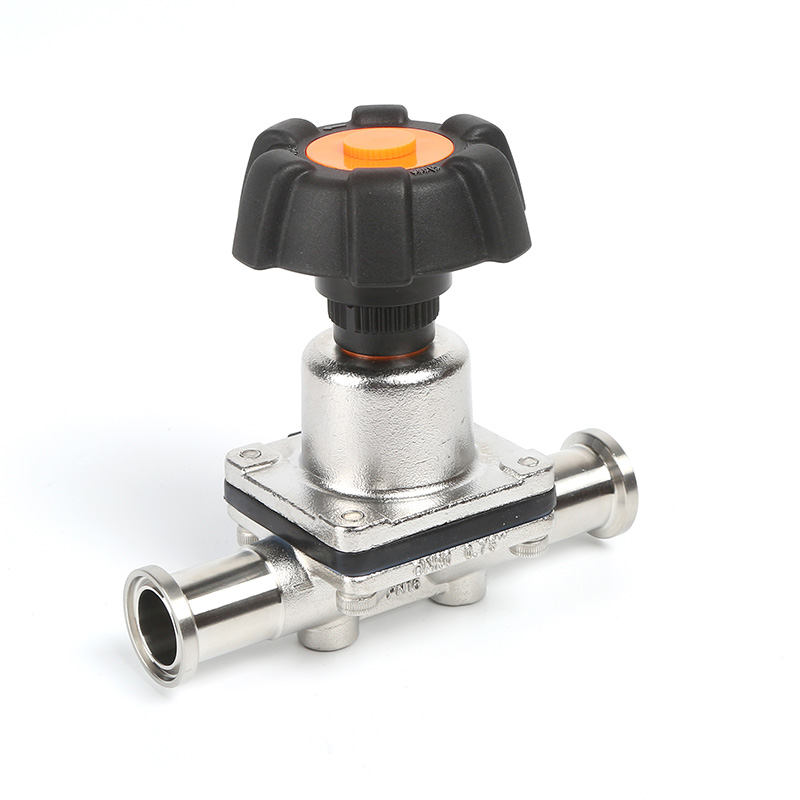

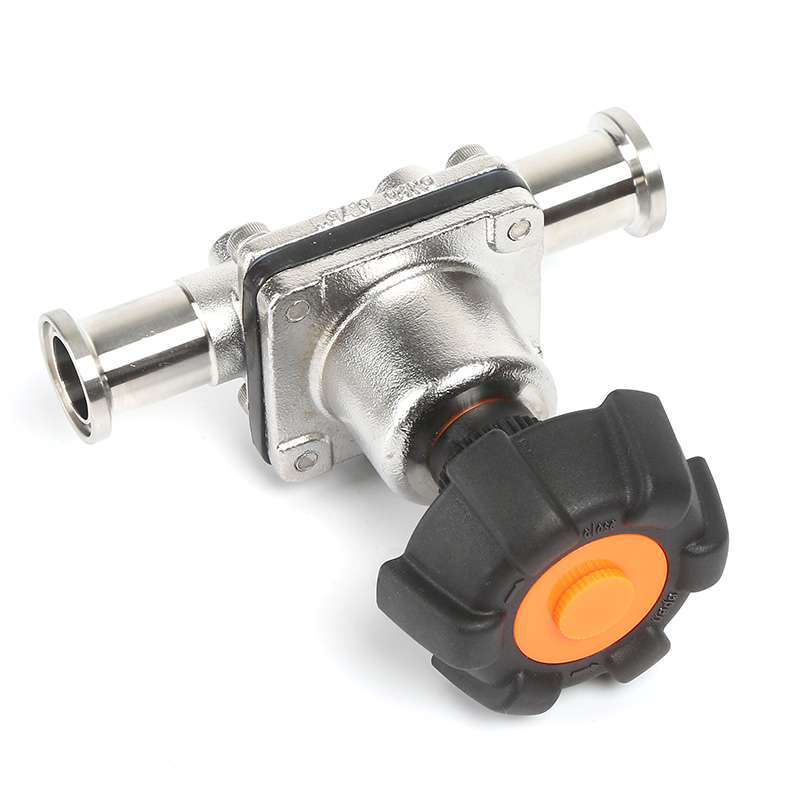

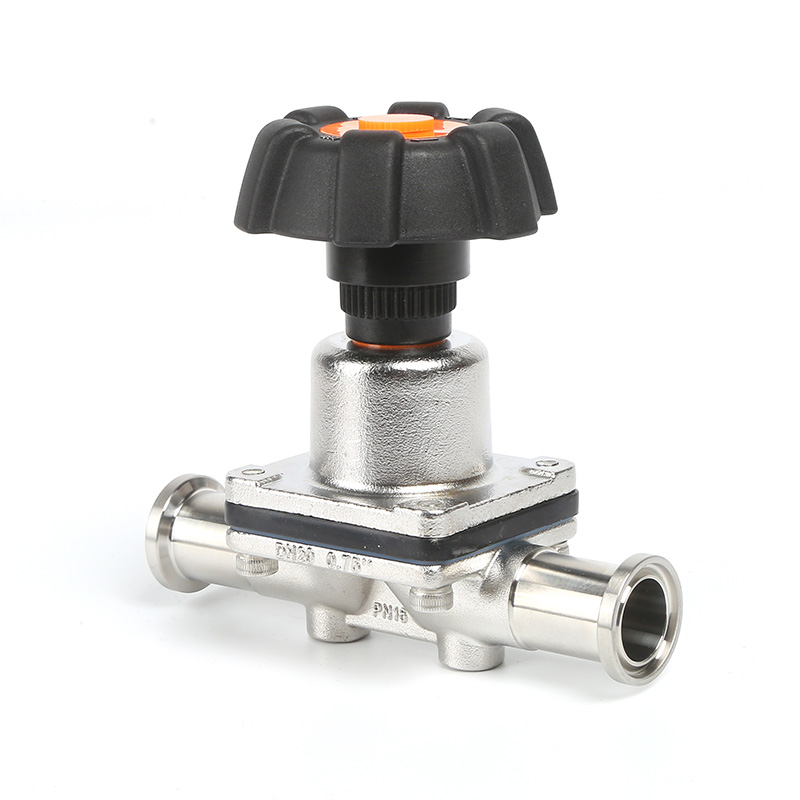

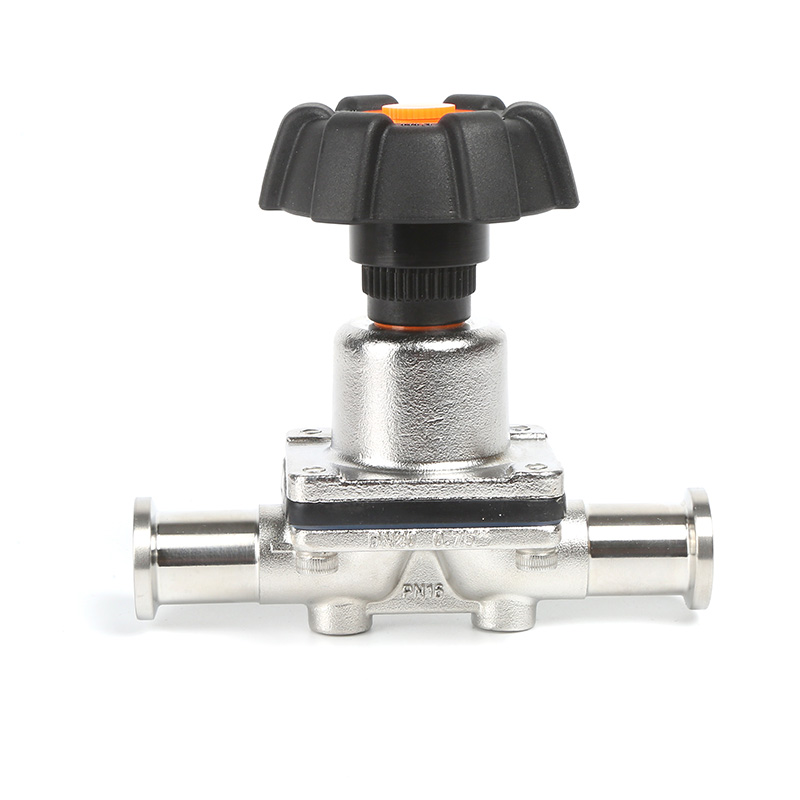

VDN系列是一款卫生级隔膜阀，专为食品、饮料、乳制品、酿造、制药等行业设计。它在流量控制以及开关操作方面表现出色。
·无空腔且可自动排水
·完全可高压灭菌
·通过隔膜将流体与操作机构密封隔离。
·完全可追溯性，符合EN10204 3.1标准
·可提供多种内表面光洁度，每种光洁度均小于0.40 Ra。
主体：AISI-316L
膜层：EPDM+PTFE 或 EPDM
密封材料符合FDA177.2600标准。采用专有技术，隔膜由EPDM和PTFE组合而成，并用不锈钢螺栓固定。与介质接触的密封部分采用PTFE材料，具有良好的耐寒性（-13℉/-25℃）、优异的耐热性（482℉/+250℃）、耐大多数化学品腐蚀以及优异的耐介质磨损性能。
标准：DIN、SMS、ISO/IDF、BS/RJT、ASME/BPE。
端部连接方式：对接焊、卫生级卡箍或其他按需提供的方式
衣型：T 字型 T 恤、U 字型 T 恤、迷你型 T 恤、背心式下装等。
最大工作压力：147psi（10bar）
温度范围：14 ~ 248℉（-10 ~ 120℃），EPDM
内表面抛光：Ra 16-32微米（0.4~0.8µm）
可用于CIP/SIP。
| 膜片 | 技术数据 | ||
| 材料 | 三元乙丙+四氟 | 连接尺寸 | 3/4"-2"或DN15-DN50 |
| 设计 | 两件式模压开口 | MOC-润湿（接触） | 316L不锈钢 |
| 介质温度（EPDM） | -10℃至+80℃ | MOC润湿（非接触式） | 聚酰胺或CF8（SS304） |
| 介质温度（EPDM/PTFE） | -10℃至+100℃ | 表面处理 | 机械抛光或电解抛光 |
| 灭菌温度（EPDM） | 最高温度可达+120℃ | 末端连接 | 卡箍 |
| 灭菌温度（EPDM/PTFE） | 最高耐受温度+150℃ | 焊接 | |
| 内螺纹 | |||
| 操作方式 | 不锈钢手轮 | ||
| 塑料手轮 | |||
| 塑料气动执行器 | |||
| 不锈钢气动执行器 | |||
| 安装 | 根据需要，最好将手柄置于直立位置 | ||
爆炸图
 |
序号 | 描述 |
| 1 | 手轮 | |
| 2 | 关闭限位设置 | |
| 3 | 盖形螺母 | |
| 4 | 阀体 | |
| 5 | 螺钉 | |
| 6 | 阀杆 | |
| 7 | 代表圆形 | |
| 8 | 阀盖 | |
| 9 | 阀芯 | |
| 10 | 三元乙丙膜 | |
| 11 | 三元乙丙+四氟膜 |
 |
型号 | 尺寸 | L | D | T | AxB |
| VDN11W1661075NN | 3/4英寸 | 108 | 19.05 | 1.65 | 37x32 | |
| VDN11W1661100NN | 1英寸 | 125 | 25.4 | 1.65 | 57x47 | |
| VDN11W1661125NN | 1 1/4英寸 | 150 | 31.8 | 1.65 | 70x64 | |
| VDN11W1661150NN | 1 1/2英寸 | 150 | 38.1 | 1.65 | 70x64 | |
| VDN11W1661200NN | 2英寸 | 192 | 50.8 | 1.65 | 85x75 | |
| VDN11W1662015NN | DN15 | 108 | 18 | 1.5 | 37x32 | |
| VDN11W1662020NN | DN20 | 125 | 22 | 1.5 | 57x47 | |
| VDN11W1662025NN | DN25 | 125 | 28 | 1.5 | 57x47 | |
| VDN11W1662032NN | DN32 | 150 | 34 | 1.5 | 70x64 | |
| VDN11W1662040NN | DN40 | 150 | 40 | 1.5 | 70x64 | |
| VDN11W1662050NN | DN50 | 192 | 50 | 1.5 | 85x75 |
 |
型号 | 尺寸 | L | b | C | AxB |
| VDN11W1661075NN | 3/4英寸 | 108 | 15.75 | 25.2 | 37x32 | |
| VDN11W1661100NN | 1英寸 | 125 | 22.1 | 50.5 | 57x47 | |
| VDN11W1661125NN | 1 1/4英寸 | 150 | 28.5 | 50.5 | 70x64 | |
| VDN11W1661150NN | 1 1/2英寸 | 150 | 34.8 | 50.5 | 70x64 | |
| VDN11W1661200NN | 2英寸 | 192 | 47.5 | 64 | 85x75 | |
| VDN11W1662015NN | DN15 | 108 | 15 | 34 | 37x32 | |
| VDN11W1662020NN | DN20 | 125 | 19 | 50.5 | 57x47 | |
| VDN11W1662025NN | DN25 | 125 | 25 | 50.5 | 57x47 | |
| VDN11W1662032NN | DN32 | 150 | 31 | 50.5 | 70x64 | |
| VDN11W1662040NN | DN40 | 150 | 37 | 50.5 | 70x64 | |
| VDN11W1662050NN | DN50 | 192 | 49 | 64 | 85x75 |
 |
型号 | 尺寸 | L | b | C | H | AxB |
| VDN22W1661075NN | 3/4英寸 | 108 | 15.75 | 25.2 | 120 | 37x32 | |
| VDN22W1661100NN | 1英寸 | 125 | 22.1 | 50.5 | 145 | 57x47 | |
| VDN22W1661125NN | 1 1/4英寸 | 150 | 28.5 | 50.5 | 200 | 70x64 | |
| VDN22W1661150NN | 1 1/2英寸 | 150 | 34.8 | 50.5 | 200 | 70x64 | |
| VDN22W1661200NN | 2英寸 | 192 | 47.5 | 64 | 225 | 85x75 | |
| VDN22W1662015NN | DN15 | 108 | 15 | 34 | 120 | 37x32 | |
| VDN22W1662020NN | DN20 | 125 | 19 | 50.5 | 145 | 57x47 | |
| VDN22W1662025NN | DN25 | 125 | 25 | 50.5 | 145 | 57x47 | |
| VDN22W1662032NN | DN32 | 150 | 31 | 50.5 | 200 | 70x64 | |
| VDN22W1662040NN | DN40 | 150 | 37 | 50.5 | 200 | 70x64 | |
| VDN22W1662050NN | DN50 | 192 | 49 | 64 | 225 | 85x75 |
