卫生级RJT圆螺母（4槽）接头 不锈钢六角螺母 SS304 SS316L RJT活接头

应用

活接管件用于可进行原位清洗 (CIP) 且无需从系统中拆卸的永久性安装工艺管道和设备。焊接管件的公称管径范围为 1/2 英寸至 8 英寸，材质为 T304 和 T316L。1/2 英寸至 3 英寸尺寸的管壁厚度均为 0.065 英寸（16 号钢）。4 英寸尺寸的管壁厚度为 0.083 英寸（14 号钢），6 英寸和 8 英寸尺寸的管壁厚度为 0.109 英寸（12 号钢）。

以下是304不锈钢卫生级卡箍式接头套件的专业英文描述：304不锈钢卫生级接头套件描述 产品名称* 304不锈钢卫生级快速连接接头套件（卡箍/螺纹式） 主要规格 材质： 主体：304不锈钢（06Cr19Ni10），耐腐蚀，符合GB/T 1220标准。 密封件：食品级EPDM/FKM/硅胶（可选），通过FDA/EC1935认证。 表面处理：机械抛光（Ra ≤ 0.8μm），内表面镜面抛光，无死角设计。 可选电解抛光或钝化处理（增强耐腐蚀性）。 符合标准：DIN/SMS/ISO/3A（以实际认证为准）。 组件包括： 1. 接头主体：精密铸造304不锈钢，快速释放设计，可360°旋转对准。 2. 连接类型：卡箍式：不锈钢三卡箍，带防滑锁定机构。螺纹类型：可选BSP/NPT/卡箍螺纹。3. 密封垫：耐高温（-20°C至120°C），抗老化，符合食品安全标准。特点：卫生设计：符合GMP/HACCP标准，适用于无菌管道系统。无死角，支持CIP/SIP清洗和灭菌。耐用性：304不锈钢耐弱酸、弱碱和有机溶剂。工作压力：1.0MPa–1.6MPa（因尺寸而异）。易于安装：三卡箍设计，无需工具即可拆卸和维护。兼容DN15–DN100（1/2"–4"）管道；可定制尺寸。应用领域：食品饮料：乳制品、啤酒、果汁、调味品管道。制药：纯净水、注射用水（WFI）系统。化妆品：高纯度液体输送。包装及认证 - 独立包装于防尘袋中，配有密封件/夹子。- 提供材料测试证书 (MTC) 和卫生合规文件。

材料

• 主体：AISI-304 和 AISI-316L

标准设计

• 标准：SMS、ISO/IDF、DS、RJT、DIN、DIN11864 等

• 端部连接方式：焊接

• 可选尺寸：1"-4" 或 DN10-DN150

图纸标签上的详细规格

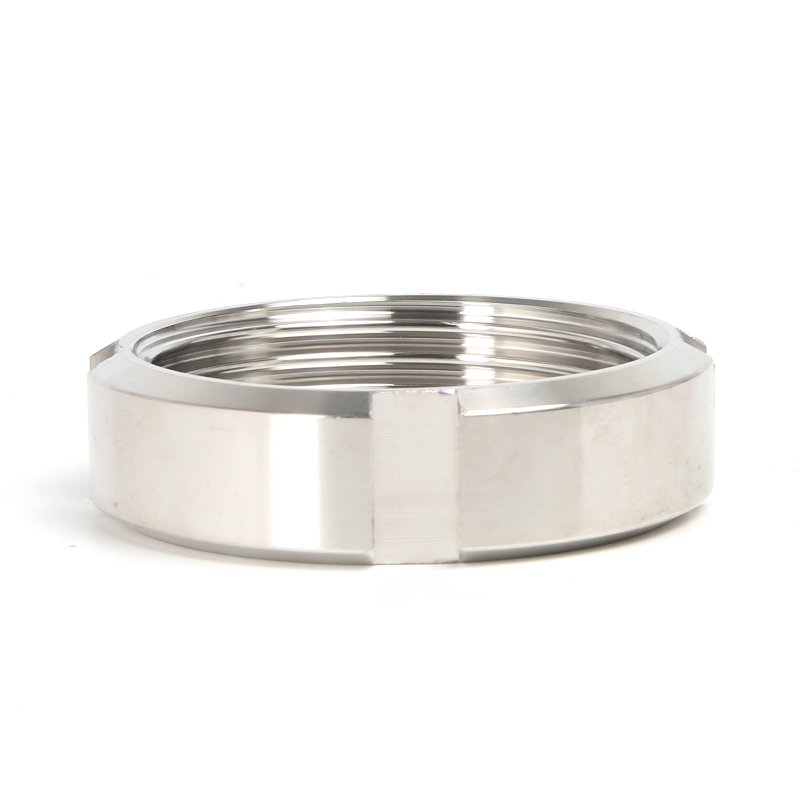

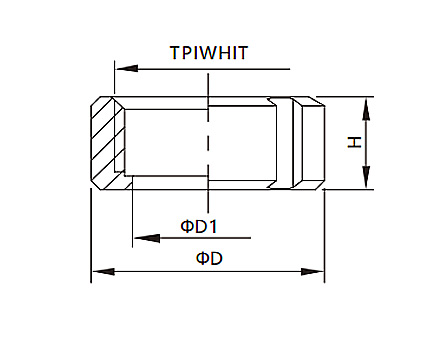

RJT 圆螺母（4槽）

	模型	尺寸	直径/毫米	D1/mm	TPIWHTIH	唔	净重/克
	FUN015100	1英寸	58.5	33.3	45.7X8	22.2
	FUN015125	1½英寸	74	46	58.4X8	22.2
	FUN015150	2英寸	85.5	58.7	72.7X6	22.2
	FUN015200	2½英寸	98.5	71.4	85.4X6	22.2
	FUN015300	3英寸	111.6	84.1	98.1X6	22.2
	FUN015400	4英寸	138	109.7	123.5X6	22.2
	FUN015600	6英寸	197	163	174.3X6	23.5

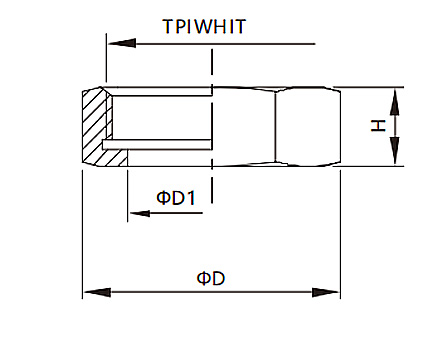

RJT六角螺母

	模型	尺寸	直径/毫米	D1/mm	TPIWHTIH	唔	净重/克
	FUN025050	1/2英寸	28.5	14.5	19.6×10	16
	FUN025075	3/4英寸	33	21	26.2×10	16
	FUN025100	1英寸	58.5	33.3	45.7X8	22.2	130
	FUN025125	1½英寸	74	46	58.4X8	22.2	180
	FUN025150	2英寸	85.5	58.7	72.7X6	22.2	270
	FUN025200	2½英寸	98.5	71.4	85.4X6	22.2	330
	FUN025300	3英寸	111.6	84.1	98.1X6	22.2	390
	FUN025400	4英寸	138	109.7	123.5X6	22.2	500
	FUN025600	6英寸	197	163	174.3X6	23.5
