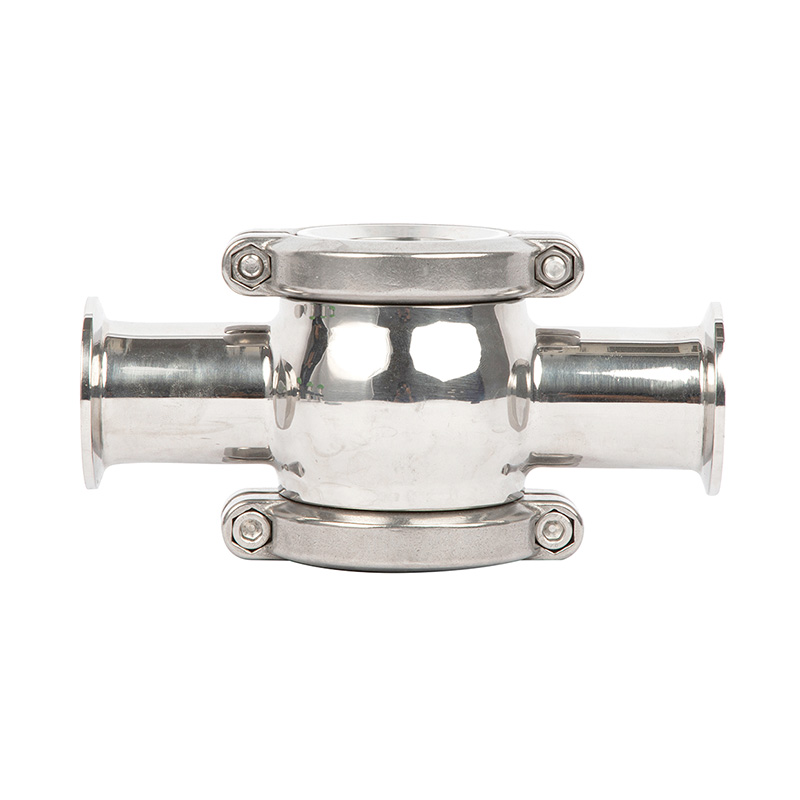

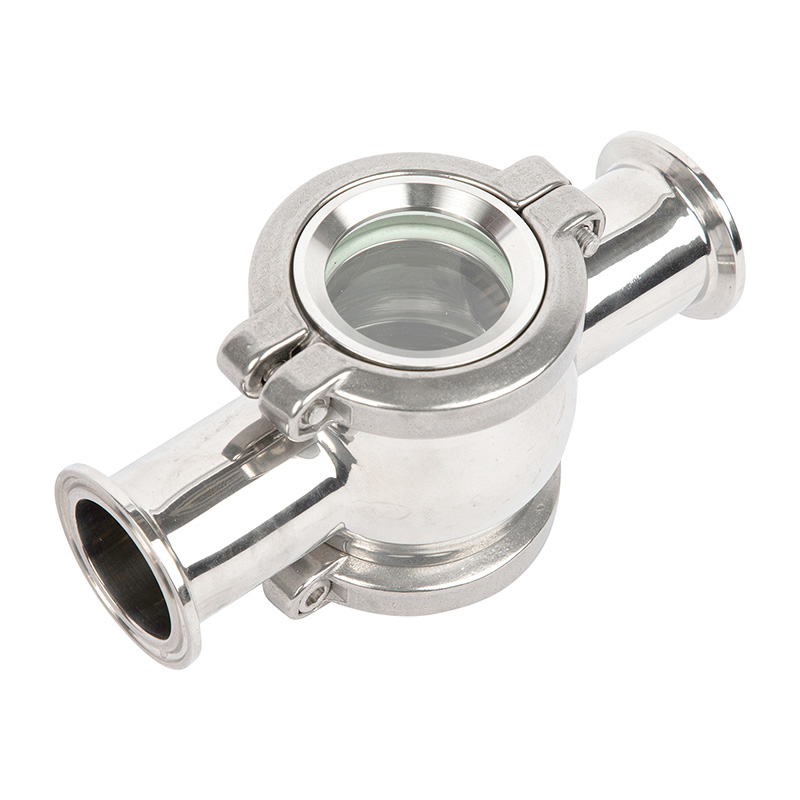

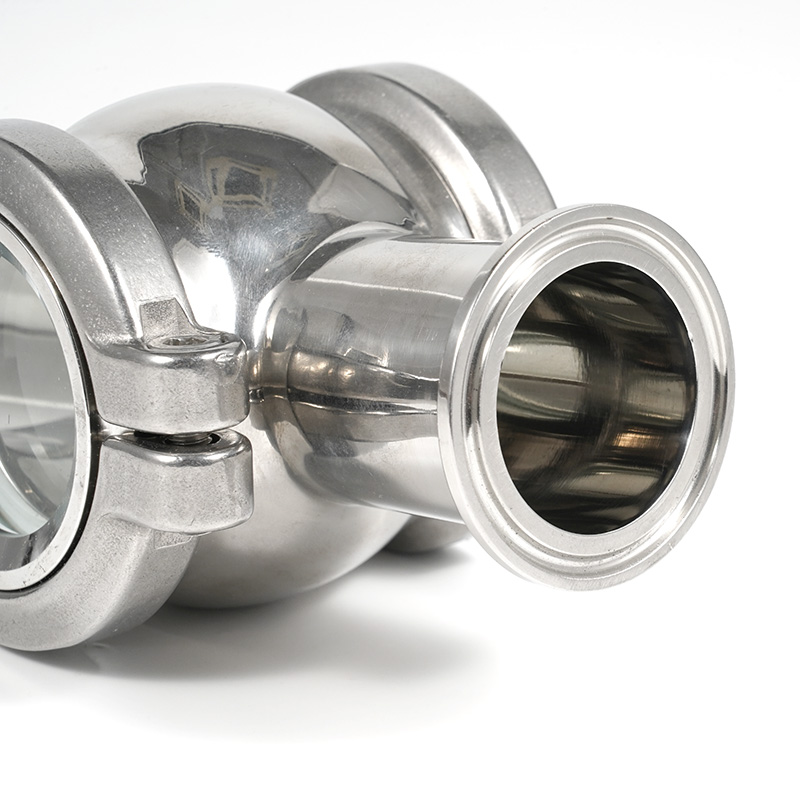

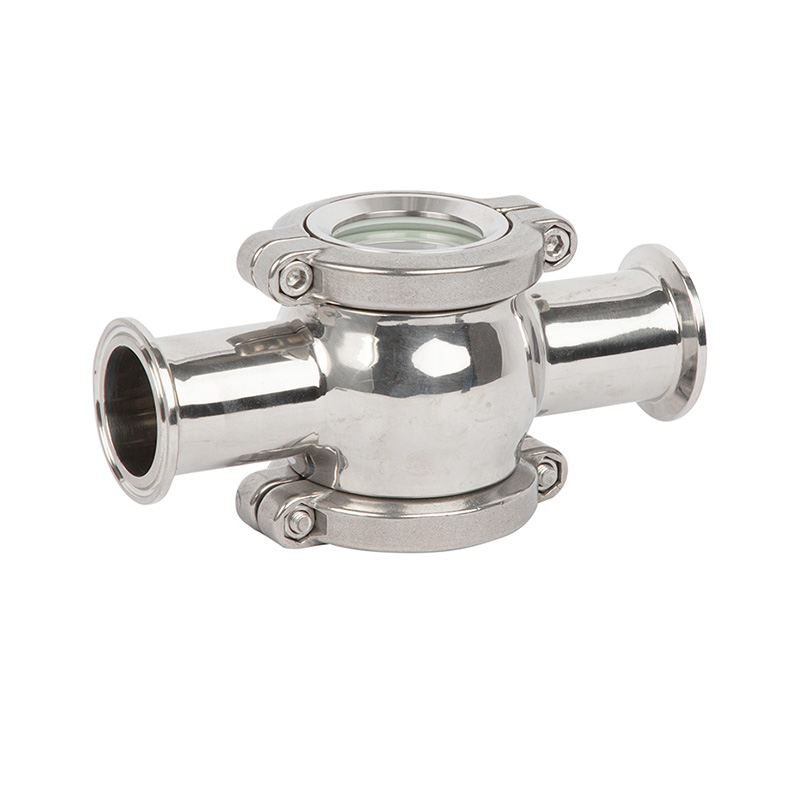

卫生级十字形不锈钢视镜,耐高温耐压,带LED灯/刮片,适用于SS304/SS316L不锈钢罐体接头。

型号:TSF03

商品编号:TSF03

端部连接:
卡箍
  • 卡箍
  • 焊接
  • 内螺纹
  • 外螺纹
阀体:
SS304
  • SS304
  • SS316L
膜材料:
  • 三元乙丙
  • 氟橡胶
  • 丁腈
  • 四氟
视镜:
钢化钠钙玻璃
  • 钢化钠钙玻璃
  • 钢化硼硅酸盐玻璃
尺寸.:
3A 1"
  • 3A 1"
  • 3A 1 1/4"
  • 3A 1 1/2"
  • 3A 2"
  • 3A 2 1/4"
  • 3A 2 1/2"
  • 3A 3"
  • 3A 3 1/2"
  • 3A 4"
  • DN25
  • DN32
  • DN40
  • DN50
  • DN65
  • DN80
  • DN100
  • DN125
  • DN150
  • SMS 1"
  • SMS 11/4"
  • SMS 11/2"
  • SMS 2"
  • SMS 21/2"
  • SMS 3"
  • SMS 31/2"
  • SMS 4"
配件:
刮刀
  • 刮刀
  • 灯座

应用

TSX01 系列采用紧凑的双窗口设计,适用于高纯度管路系统中的各种应用,可安装在任何位置以观察流体流动。

适用于符合 BS 4825 标准的卡箍连接,管道标准符合 ASTM A269/270,可通过卡箍连接或轨道焊接方式固定到管道系统上,并提供清晰的工艺可视性。

特征

  • 可原位清洗 -SlP/ClP

  • 可灭菌-可高压灭菌

  • 抗应力、抗裂纹、抗碎裂

  • 耐高温高压

  • 符合FDA规范。

  • 全材料可追溯性

  • 可选配LED灯

  • 可选雨刮器

选项

  • 适用于 DN65 以上尺寸的灯具

  • 适用于DN65以上尺寸的刮水器

  • 玻璃材质:钢化硼硅酸盐玻璃

  • 密封材料:EPDM,符合FDA 177.2600标准的FPM

技术数据

  • 材质:SS304/SS316L

  • 垫片:聚四氟乙烯

  • 工作压力:最高 8 巴

  • 玻璃材质:钢化钠钙玻璃

  • 温度范围:-10°C 至 120°C

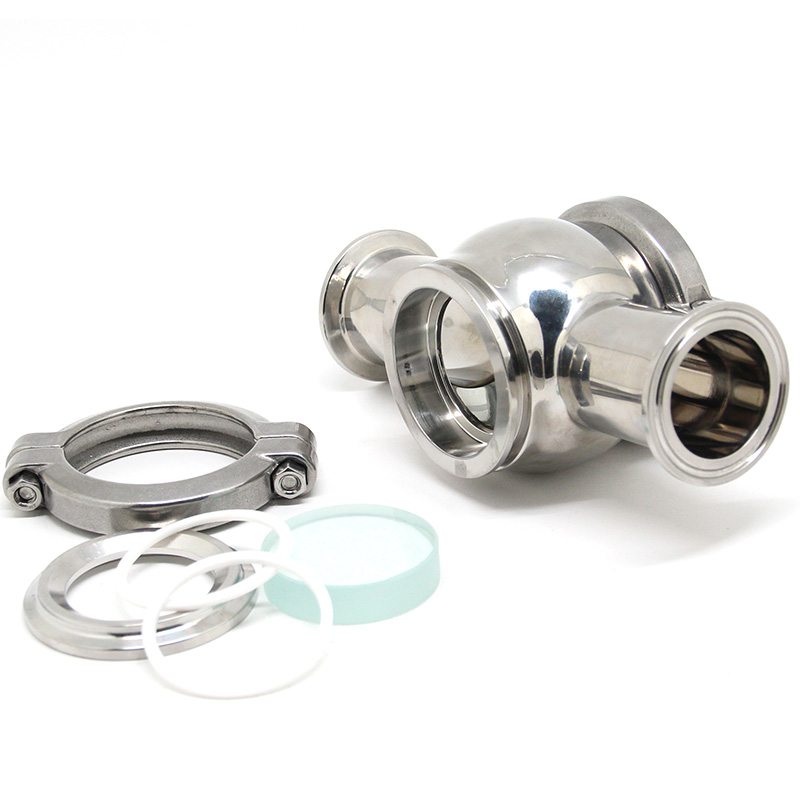

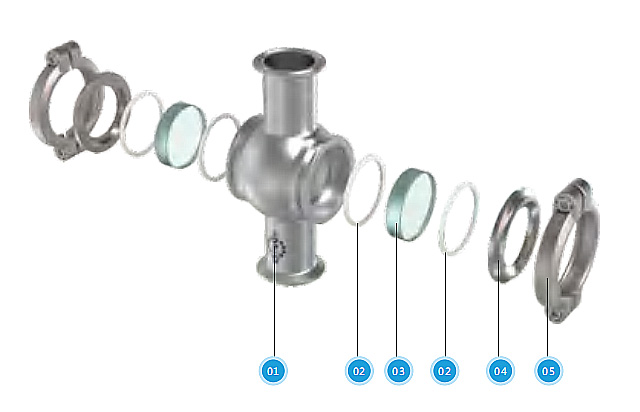

物品描述材料
1斜挎包SS304/SS316L
2平面密封聚四氟乙烯
3玻璃钠钙玻璃
4SS304/SS316L
5夹钳SS304

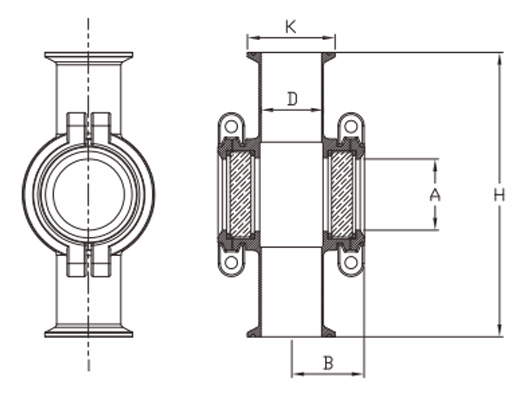

型号尺寸D K一个B H
TSX012241S1100 1英寸25.4 50.5 23 31 116
TSX012241S1150 1.5英寸38.1 50.5 31 36 118
TSX012241S1200 2英寸50.8 64 56 46 155
TSX012241S1250 2.5英寸63.5 77.5 56 48 149
TSX012241S1300 3英寸76.2 91 71 60 164
TSX012241S1400 4英寸101.6 119 71 75 164
TSX012241S2025 DN25 28 50.5 23 31 116
TSX012241S2040 DN40 40 50.5 31 36 118
TSX012241S2050 DN50 52 64 56 46 155
TSX012241S2065 DN65 70 77.5 71 60 164
TSX012241S2080 DN80 85 106 71 67 164
TSX012241S2100 DN100 104 119 71 75 164

相关产品

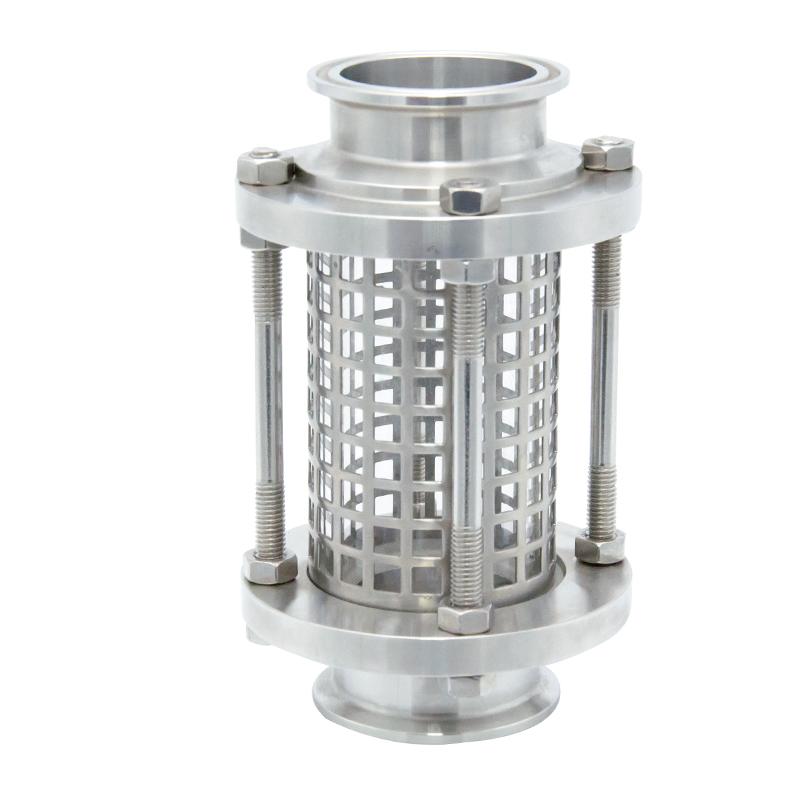

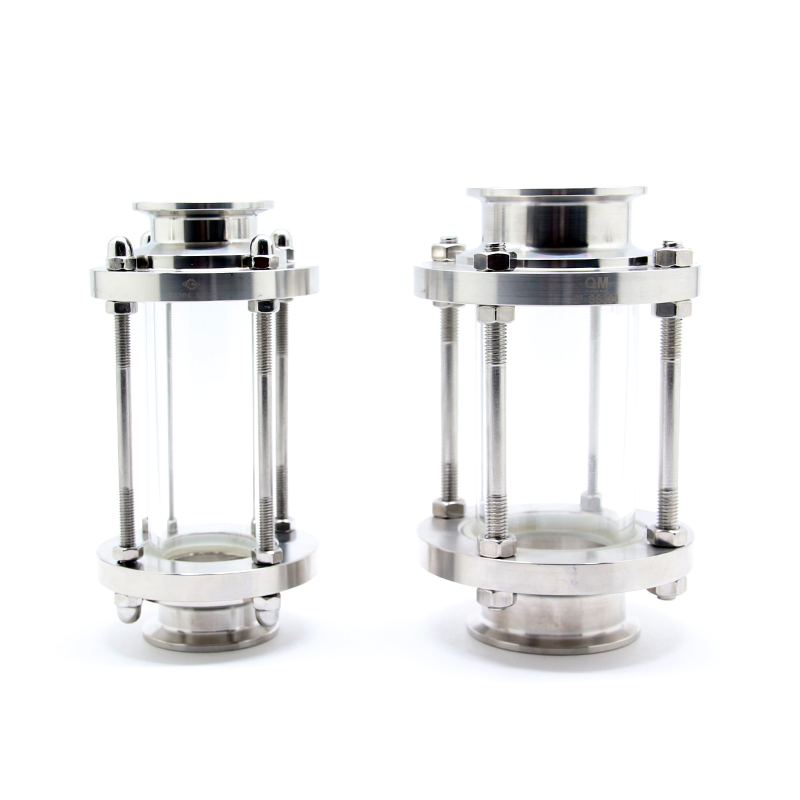

In-Line Sight Glass

TSI系列管式视镜是目前最常用的观察镜类型。它提供360度视野,便于观察管内的工作状态和液体状况。...

查询
In-Line Sight Glass

TSI系列管式视镜是目前最常用的观察镜类型。它提供360度视野,便于观察管内的工作状态和液体状况。...

查询

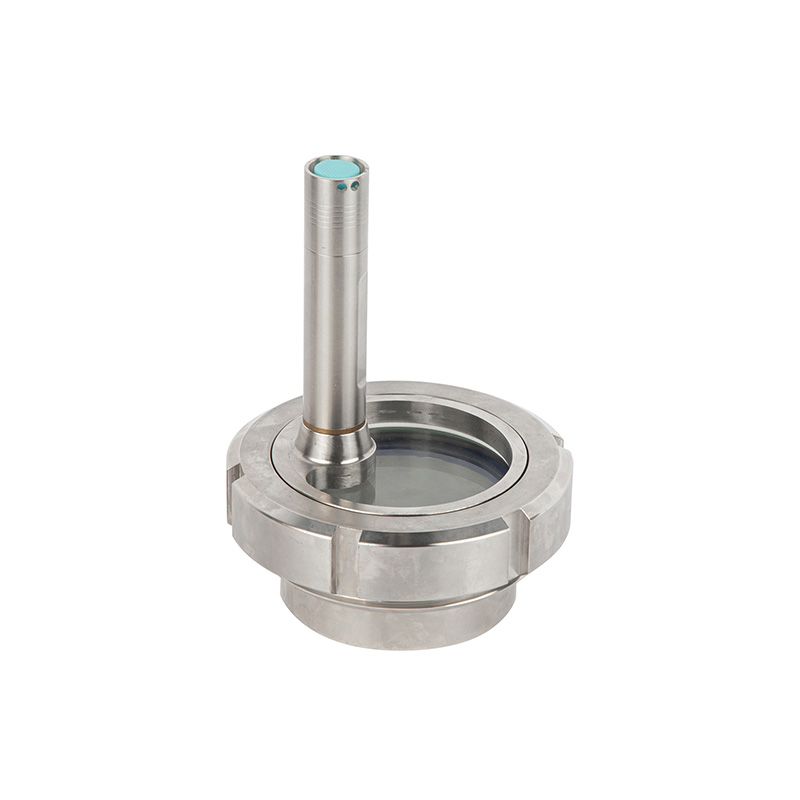

Sight Glass With SS Wireless Lamp

TSP系列带指示灯的视镜设计用于确保即使在黑暗环境下也能进行流畅的观察。

查询

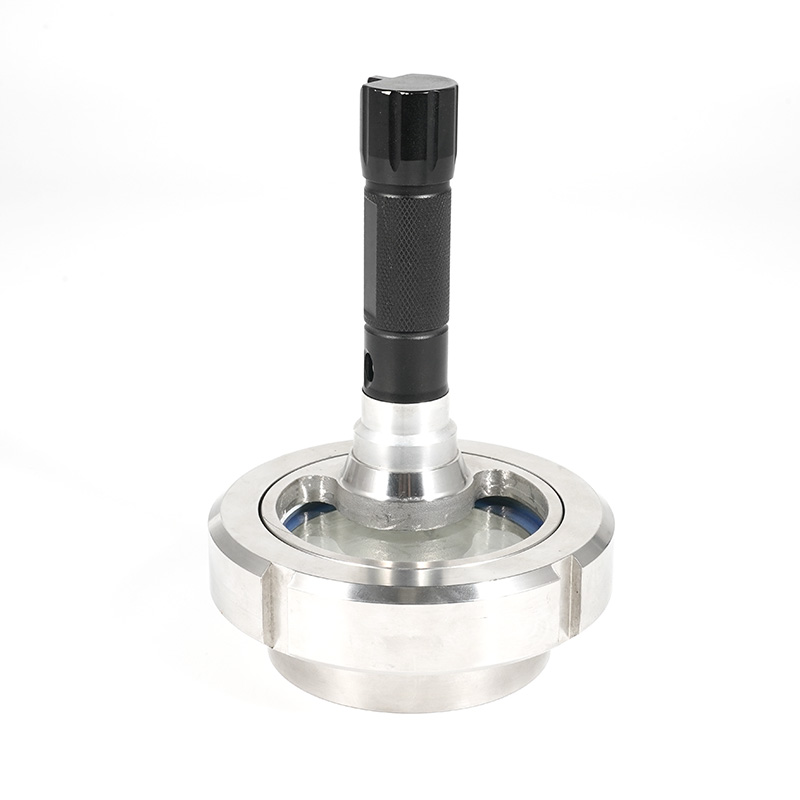

Sight Glass with Plastic Wireless Lamp
