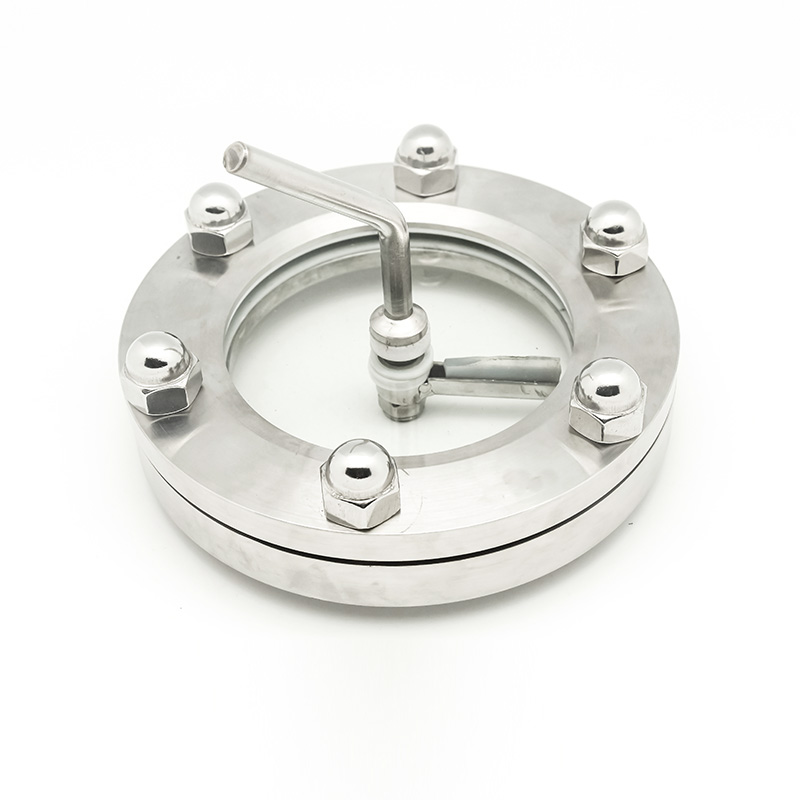

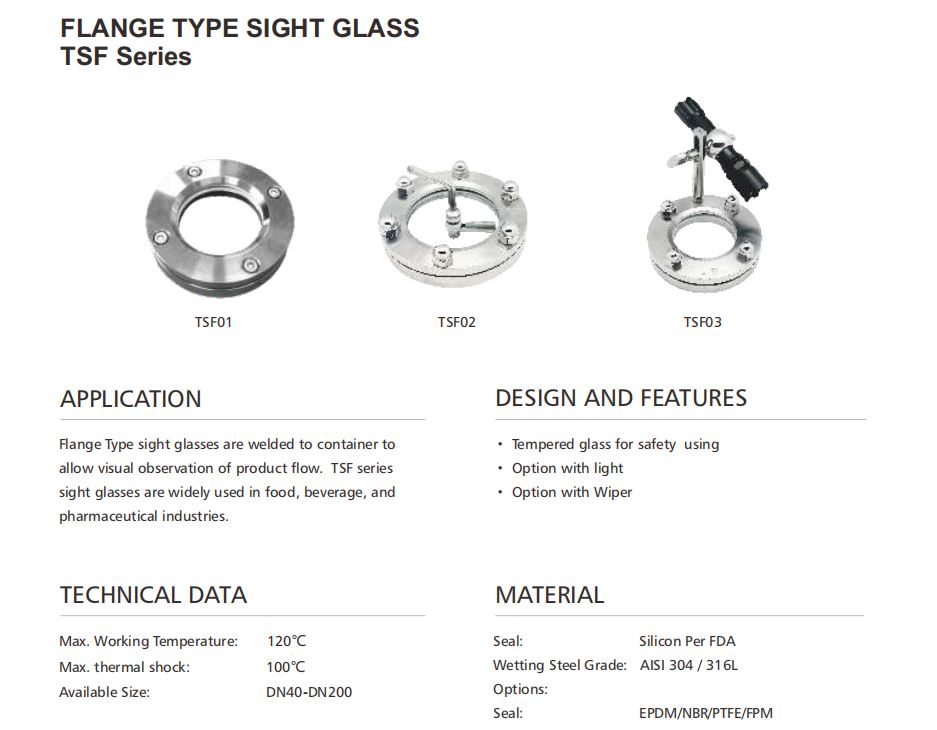

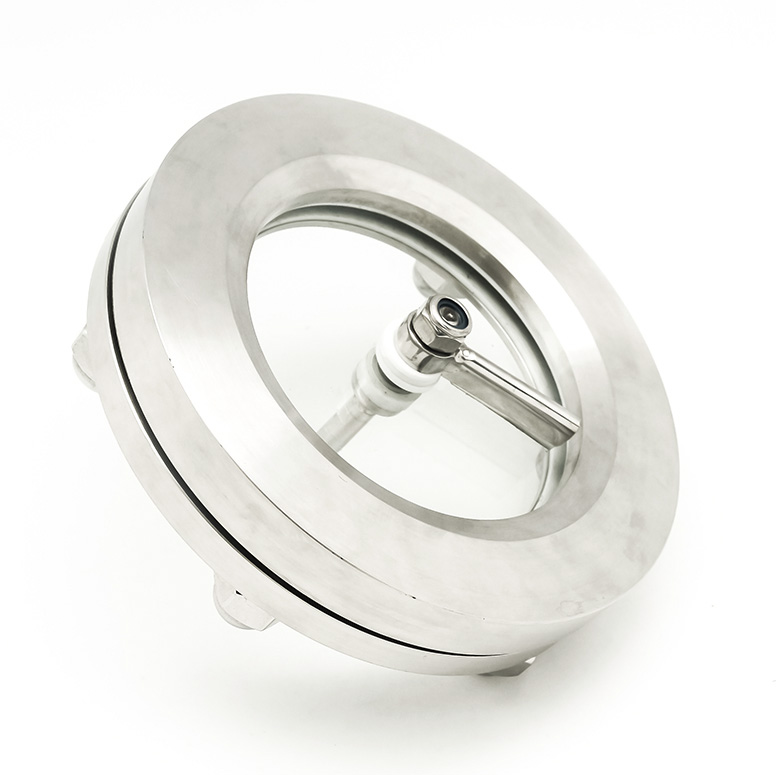

TSF 系列视镜装置用于观察储罐、筒仓、搅拌容器、分离器、管道等的内部情况，设计用于焊接在容器壁上，由玻璃圆盘和两侧必要的垫片组成，放置在用螺栓紧密连接的圆形法兰之间。它们可以与 LED 灯或刮水器组合使用。
用于焊接在容器壁上的圆形垫片法兰
尺寸范围从DN50到DN200
可视直径范围为 80 至 225 毫米
可选配LED灯

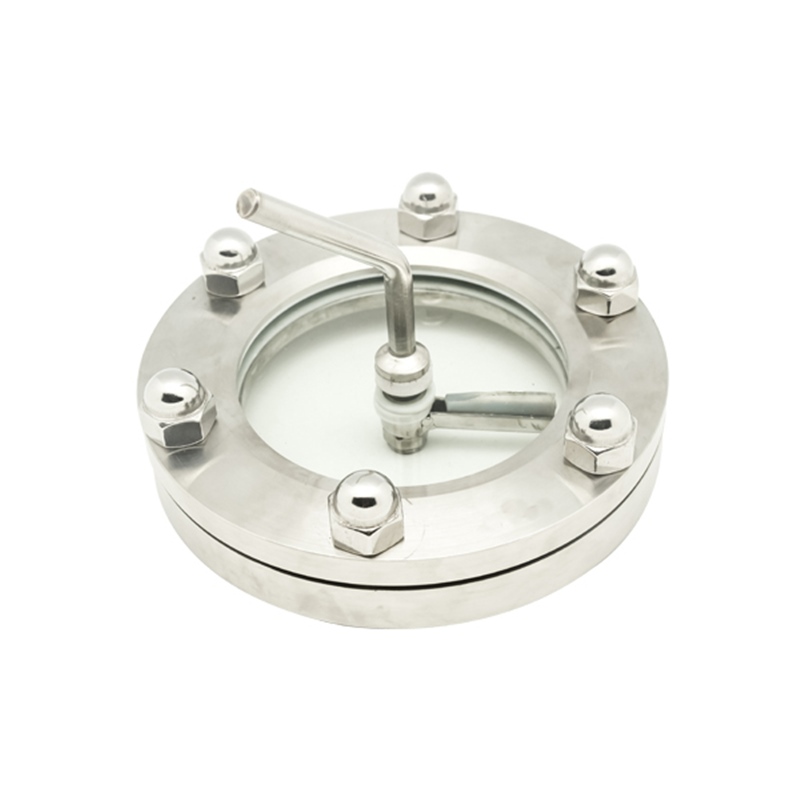

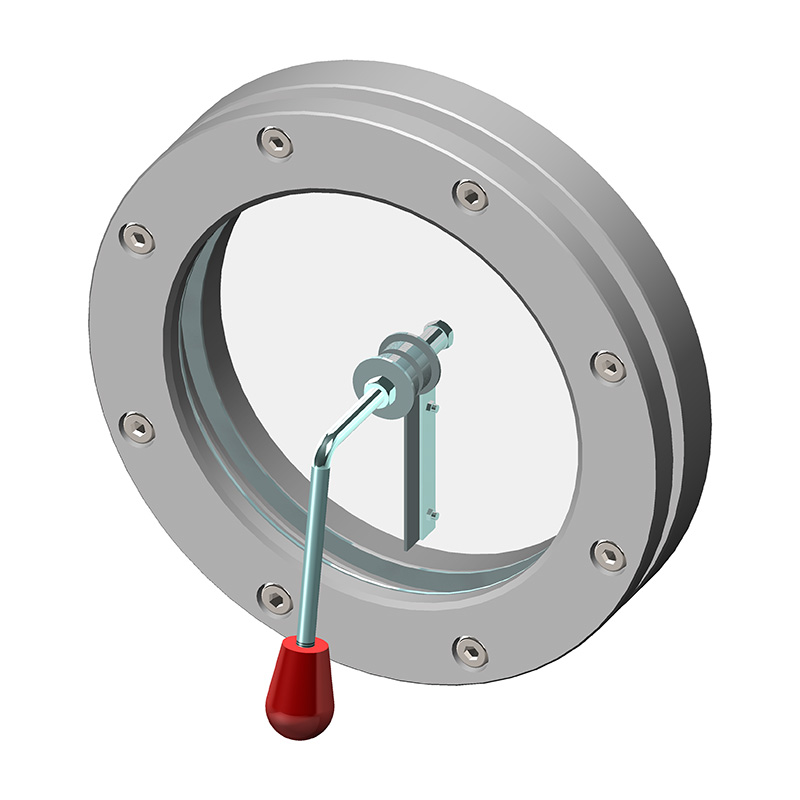

可选雨刮器
盖法兰：SS304
底座法兰：SS304/SS316L
座圈垫片：聚四氟乙烯
工作压力：大气压至 16 巴
玻璃材质：钢化钠钙玻璃
温度范围：-10°C 至 120°C
可选垫片材料：EPDM、FPM、PTFE
可选玻璃材质：钢化硼硅酸盐玻璃
半径底座法兰
安装

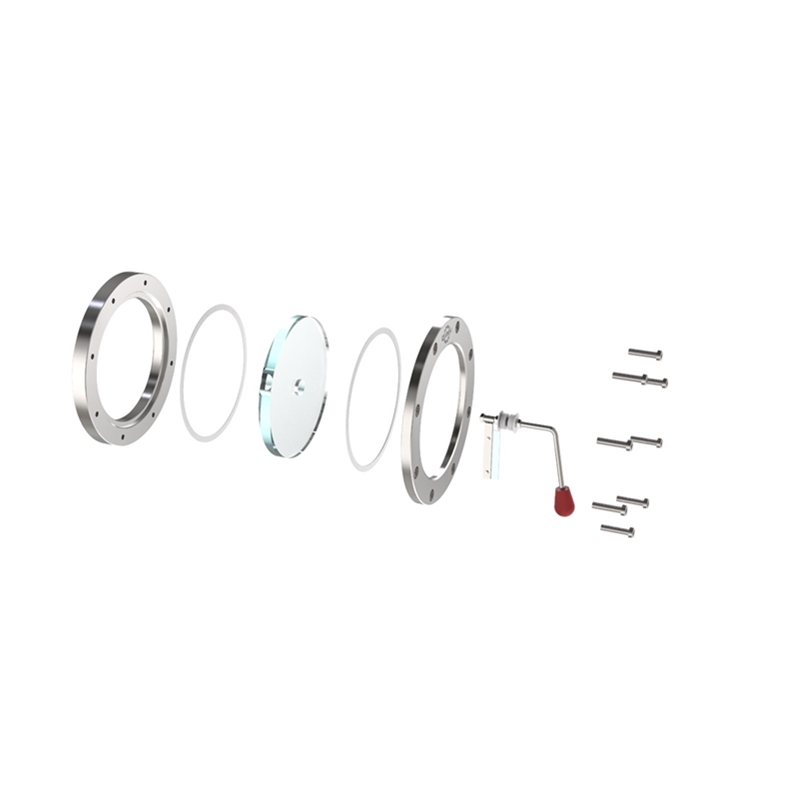

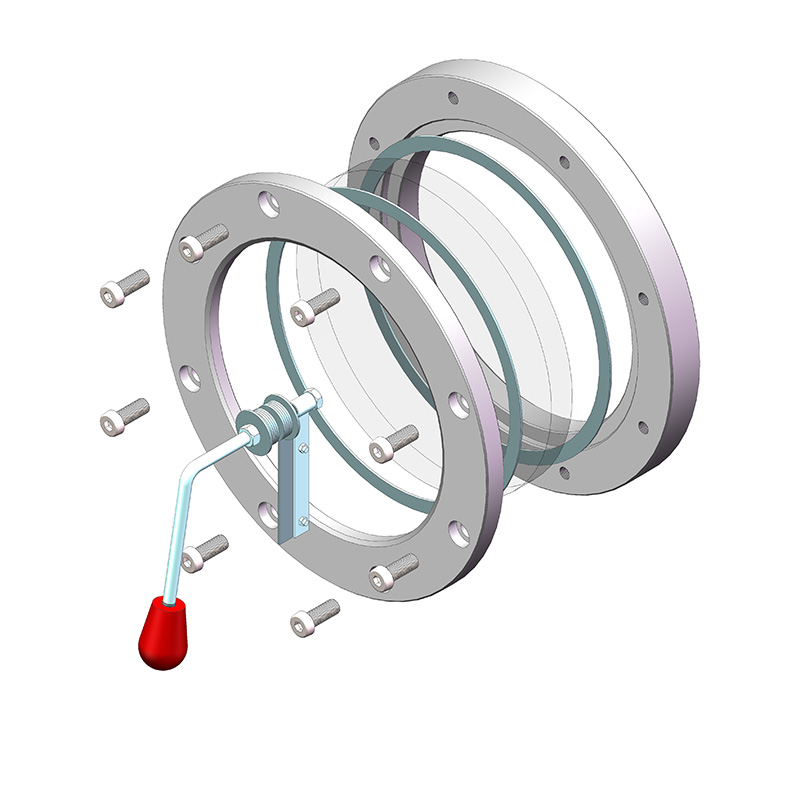

将底座法兰（1）焊接到容器壁上后，小心地放置垫片（2）、玻璃视镜盘（3）和盖法兰（4），并用螺栓（5）将其固定在一起。用套筒扳手沿直径方向交叉逐步拧紧。
 | 物品 | 描述 | 材料 | |||||||||||||||||||||||
| 1 | 底座法兰 | SS304/SS316L | ||||||||||||||||||||||||
| 2 | 垫片 | 聚四氟乙烯 | ||||||||||||||||||||||||
| 3 | 玻璃 | 钢化钠钙玻璃 | ||||||||||||||||||||||||
| 4 | 盖法兰 | SS304 | ||||||||||||||||||||||||
| 5 | 螺栓 | SS304 | ||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 火焰式视镜，无压 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 型号 | 尺寸 | D | d1 | h1 | h2 | s | 螺栓 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| TSF0145S050PN | DN50 | 140 | 80 | 10 | 15 | 10 | 4*M6 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| TSF0145S080PN | DN80 | 165 | 100 | 10 | 15 | 10 | 8*M6 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| TSF0145S100PN | DN100 | 190 | 125 | 10 | 15 | 10 | 8*M6 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| TSF0145S125PN | DN125 | 215 | 150 | 10 | 15 | 10 | 8*M6 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| TSF0145S150PN | DN150 | 240 | 175 | 10 | 15 | 10 | 8*M6 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| TSF0145S200PN | DN200 | 290 | 225 | 10 | 15 | 10 | 8*M6 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 火焰式视镜-2.5巴 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 型号 | 尺寸 | D | d1 | h1 | h2 | s | 螺栓 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| TSF0145S050P2.5 | DN50 | 150 | 80 | 12 | 24 | 10 | 4*M12 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| TSF0145S080P2.5 | DN80 | 175 | 100 | 14 | 24 | 15 | 4*M12 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| TSF0145S100P2.5 | DN100 | 200 | 125 | 14 | 24 | 15 | 4*M12 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| TSF0145S125P2.5 | DN125 | 225 | 150 | 16 | 24 | 15 | 8*M12 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| TSF0145S150P2.5 | DN150 | 250 | 175 | 16 | 24 | 20 | 8*M12 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| TSF0145S200P2.5 | DN200 | 300 | 225 | 16 | 24 | 20 | 8*M12 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 火焰式视镜-5巴 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 型号 | 尺寸 | D | d1 | h1 | h2 | s | 螺栓 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| TSF0145S050P5 | DN50 | 150 | 80 | 16 | 25 | 12 | 4*M12 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| TSF0145S080P5 | DN80 | 177 | 100 | 16 | 25 | 12 | 4*M12 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| TSF0145S100P5 | DN100 | 202 | 125 | 16 | 25 | 15 | 8*M12 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| TSF0145S125P5 | DN125 | 228 | 150 | 16 | 25 | 15 | 8*M12 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| TSF0145S150P5 | DN150 | 254 | 175 | 16 | 25 | 15 | 8*M12 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| TSF0145S200P5 | DN200 | 304 | 225 | 19 | 30 | 19 | 8*M12 | ||||||||||||||||||||||||||||||||||||||||||||||||||
 | ||||||||||||||||||||
| 物品 | 描述 | 材料 | 数量 | |||||||||||||||||
| 1 | 底座法兰 | SS304/SS316L | 1 | |||||||||||||||||
| 2 | 盖法兰 | SS304 | 1 | |||||||||||||||||
| 3 | 垫片 | 聚四氟乙烯 | 2 | |||||||||||||||||
| 4 | 玻璃 | 硼硅酸盐 | 1 | |||||||||||||||||
| 5 | 坚果 | SS304 | 48 | |||||||||||||||||
| 6 | 拧紧 | SS304 | 48 | |||||||||||||||||
 | ||||||||||||||||||||||||||||||||||
| 型号 | 尺寸 | PN | D | d1 | h1 | h2 | s | 螺栓 | ||||||||||||||||||||||||||
| TSF0145B050P10 | DN50 | 10 | 165 | 80 | 16 | 30 | 15 | 4*M16 | ||||||||||||||||||||||||||
| TSF0145B080P10 | DN80 | 10 | 200 | 100 | 20 | 30 | 15 | 8*M16 | ||||||||||||||||||||||||||
| TSF0145B100P10 | DN100 | 10 | 220 | 125 | 22 | 30 | 20 | 8*M16 | ||||||||||||||||||||||||||
| TSF0145B125P10 | DN125 | 10 | 250 | 150 | 25 | 30 | 20 | 8*M16 | ||||||||||||||||||||||||||
| TSF0145B150P10 | DN150 | 10 | 285 | 175 | 30 | 36 | 25 | 8*M20 | ||||||||||||||||||||||||||
| TSF0145B200P06 | DN200 | 6 | 340 | 225 | 20 | 36 | 30 | 8*M20 | ||||||||||||||||||||||||||
| TSF0145B050P16 | DN50 | 16 | 165 | 80 | 16 | 30 | 15 | 4*M16 | ||||||||||||||||||||||||||
| TSF0145B080P16 | DN80 | 16 | 200 | 100 | 20 | 30 | 20 | 8*M16 | ||||||||||||||||||||||||||
| TSF0145B100P16 | DN100 | 16 | 220 | 125 | 22 | 30 | 25 | 8*M16 | ||||||||||||||||||||||||||
| TSF0145B125P16 | DN125 | 16 | 250 | 150 | 25 | 30 | 25 | 8*M16 | ||||||||||||||||||||||||||
| TSF0145B150P16 | DN150 | 16 | 285 | 175 | 30 | 36 | 30 | 8*M20 | ||||||||||||||||||||||||||
| TSF0145B200P16 | DN200 | 10 | 340 | 225 | 35 | 36 | 30 | 8*M20 | ||||||||||||||||||||||||||
