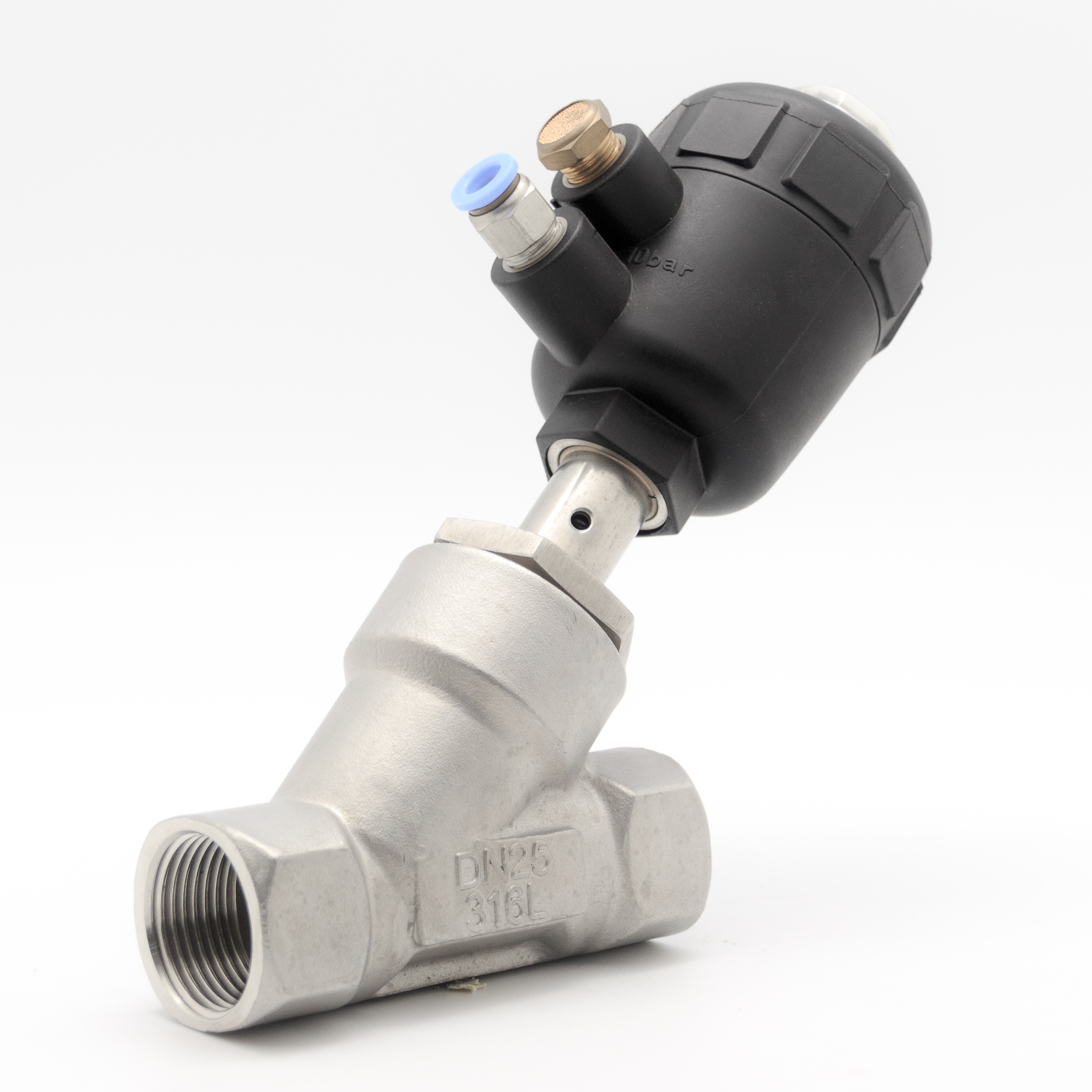

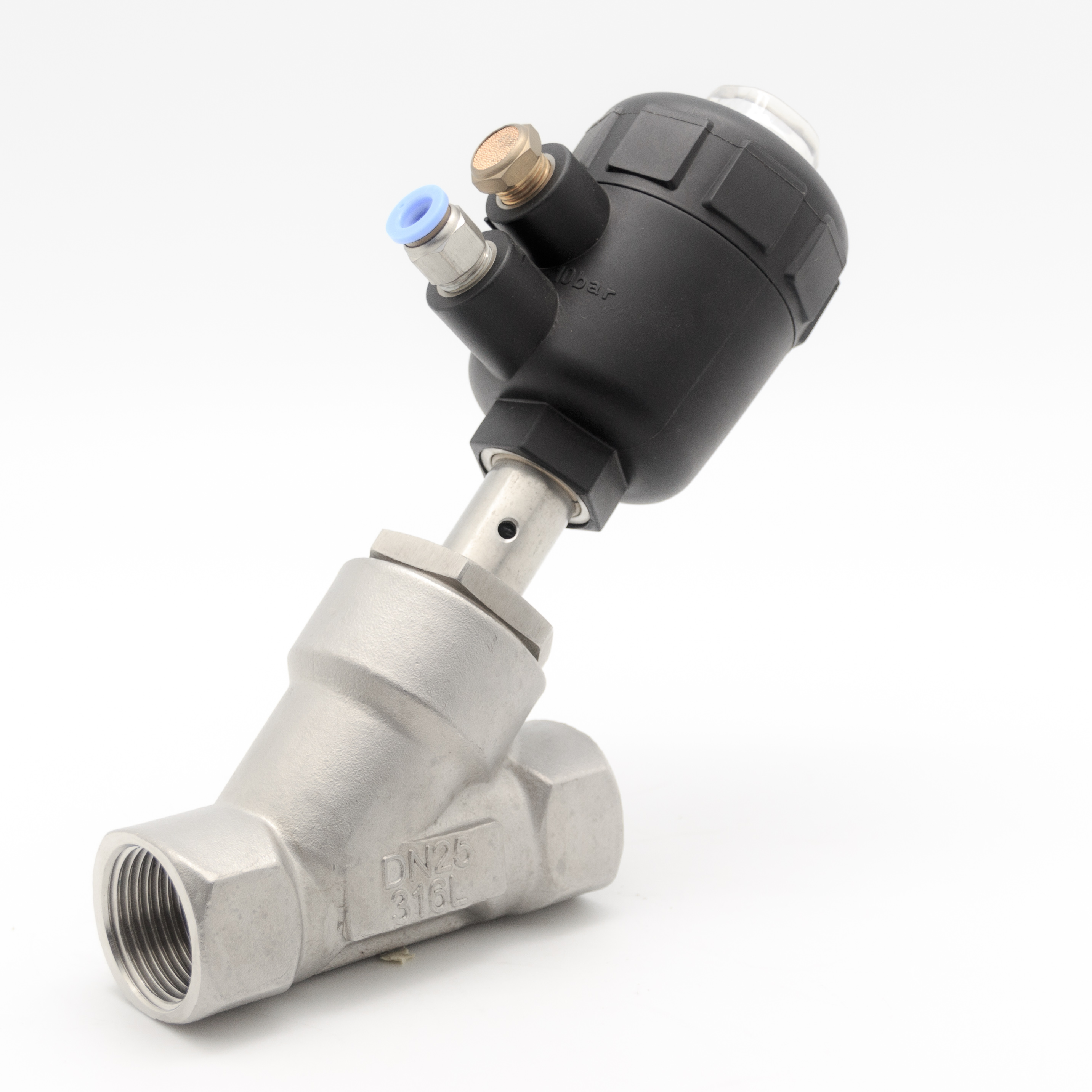

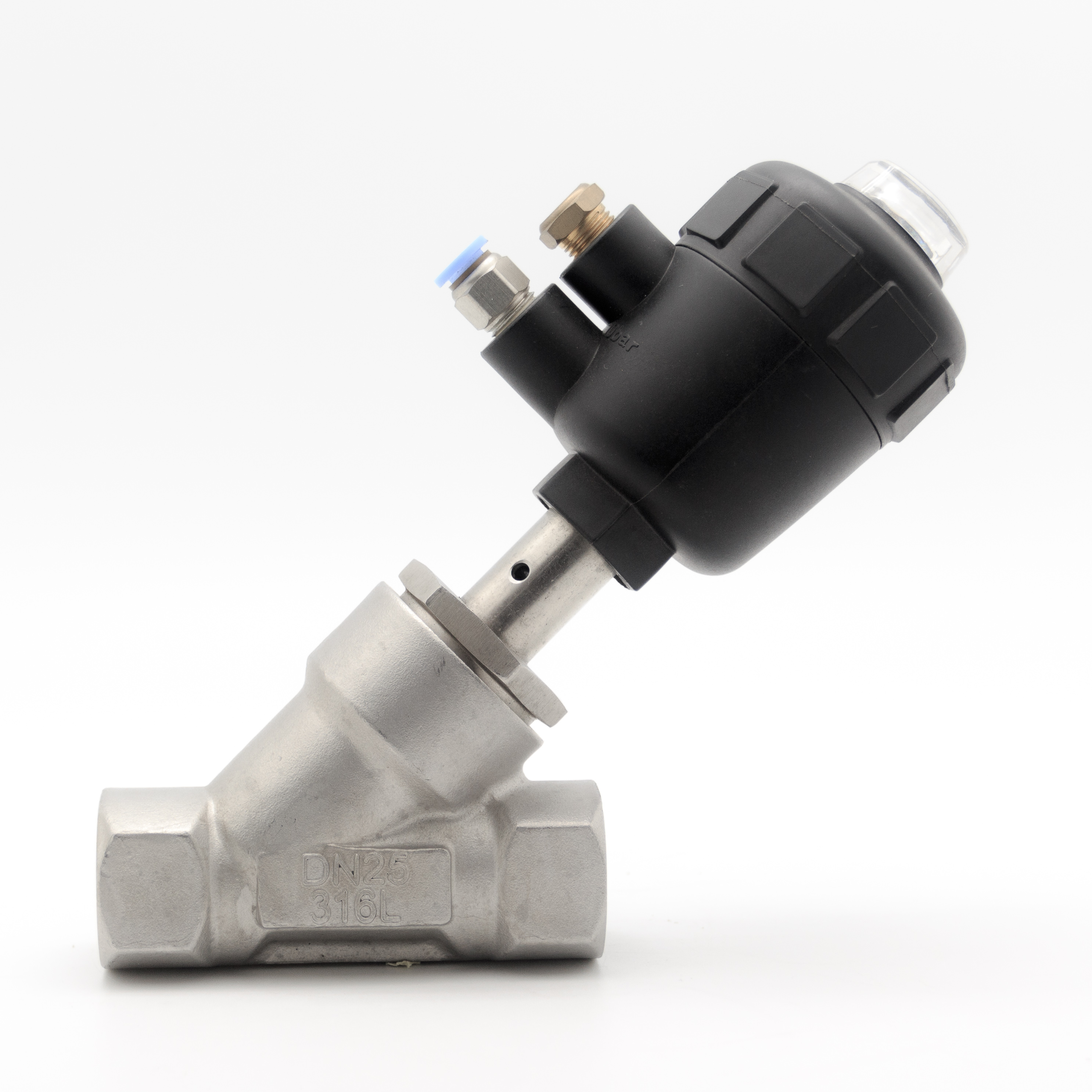

卫生级法兰式气动角座阀 SS304/SS316L 不锈钢内螺纹法兰连接切断阀 Y 型气动角座阀

型号:VGN 44/11/22/55 PC

商品编号:VGN 44/11/22/55 PC

立即查询 PDF数据表

描述

应用

角座阀适用于无法保证介质绝对纯净度的应用、需要控制高粘度介质的应用或蒸汽应用，例如：

啤酒及饮料灌装机械
纺织印染
天然气行业
药房和医疗设备
化工
消毒
起泡设备
水/污水处理

技术规格

流体压力：最大 1.6MPa (232psi)

控制压力：0.3-0.8MPa（43.5-116Psi）

介质温度：-10℃-+180℃

环境温度：-10℃至+55℃

主体材质：CF8M（SS316）、CF8（SS304）

执行器材料：PA 聚酰胺，CF8（SS304）

密封件材质：聚四氟乙烯

操作方式：常闭式、常开式、双作用式或手动式

连接端：母头、焊接、三卡箍、法兰或按需定制

可选尺寸：DN10-DN100

可选配件：接近开关、电磁阀、手动行程限位器

优势：

高流量、低阻力、无水锤效应
Y型截面增大了流通截面，可使流量提高30%，并使流动更加平稳。
与球阀相比，循环寿命更长
这有助于阀杆自动调节和润滑。
安装位置：任意位置

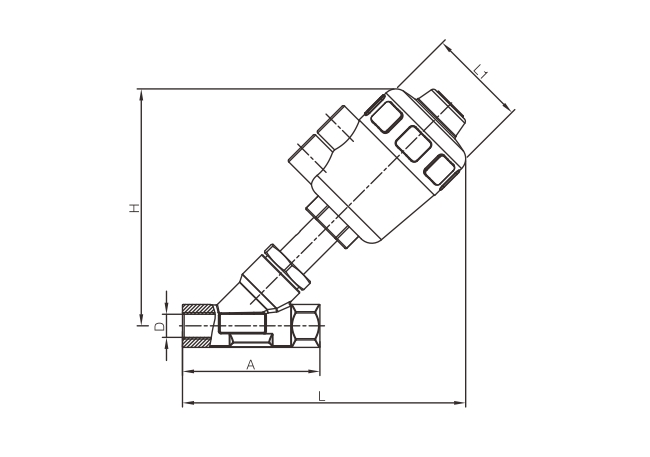

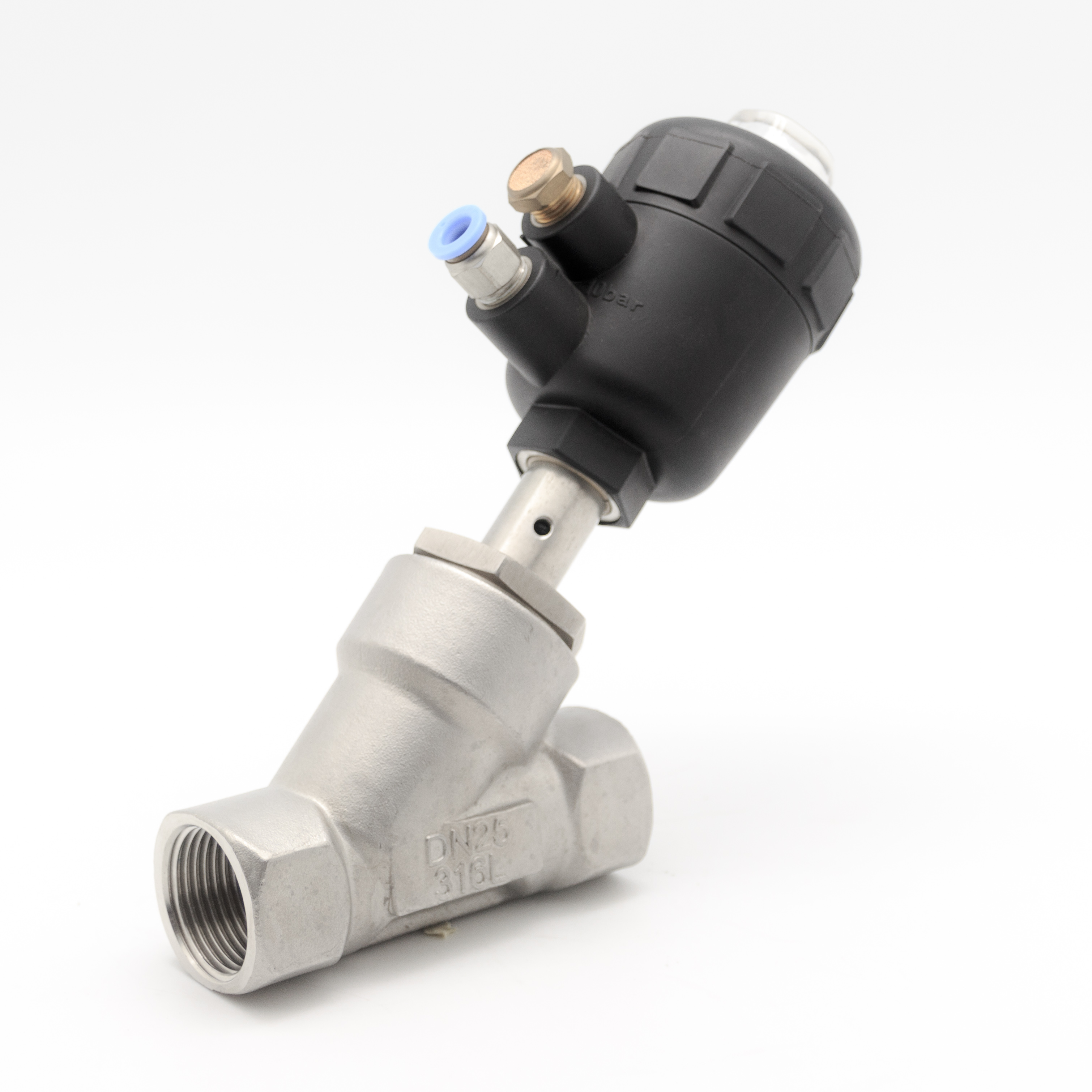

内螺纹角座阀

	型号	尺寸	D	L	一个	H	L1	执行器
	VGN44PC451050NN	DN15	1/2英寸	172	86	137	64	⌀50
	VGN44PC451075NN	DN20	3/4英寸	178	95	145	64	⌀50
	VGN44PC451100NN	DN25	1英寸	210	105	165	64/80	⌀50/⌀63
	VGN44PC451125NN	DN32	1 1/4英寸	220	120	180	80	⌀63
	VGN44PC451150NN	DN40	1 1/2英寸	228	130	190	80	⌀63
	VGN44PC451200NN	DN50	2英寸	268	150	245	100	⌀80
	VGN44PC451250NN	DN65	2 1/2英寸	282	185	272	100	⌀80
	VGN44PC451300NN	DN80	3英寸	362	220	302	126	⌀100

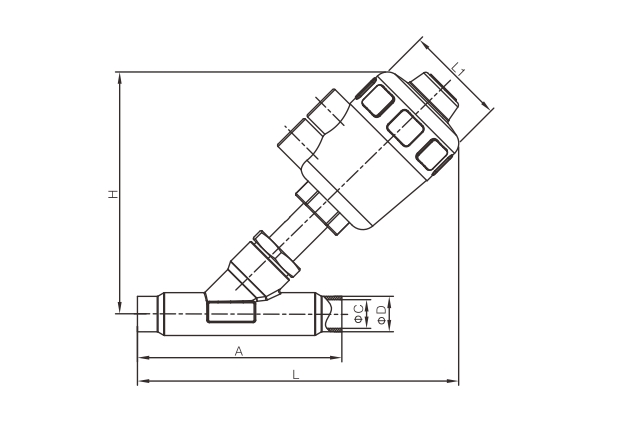

焊接角座阀

	型号	尺寸	C	D	L	一个	H	L1	执行器
	VGN11PC452020NN	DN20	19	22	284	120	145	64	⌀50
	VGN11PC45025NN	DN25	25	28	224	150	165	64/80	⌀50/⌀63
	VGN11PC452032NN	DN32	31	34	250	155	180	64	⌀50
	VGN11PC452040NN	DN40	37	40	257	170	190	64	⌀50
	VGN11PC452050NN	DN50	49	52	290	190	245	80	⌀63
	VGN11PC451075NN	3/4英寸	15.75	19.05	184	120	137	64	⌀50
	VGN11PC451100NN	1英寸	22.1	25.4	224	150	165	64/80	⌀50/⌀63
	VGN11PC451125NN	1 1/4英寸	28.5	31.8	250	155	182	64	⌀50
	VGN11PC451150NN	1 1/2英寸	34.8	38.1	257	170	186	64	⌀50
	VGN11PC451200NN	2英寸	46.5	64	290	190	219	80	⌀63

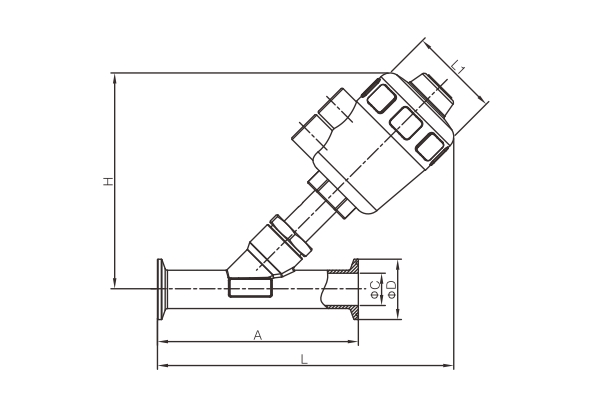

卡箍角座阀

	型号	尺寸	C	D	L	一个	H	L1	执行器
	VGN22PC452020NN	DN20	19	50.5	284	120	143	64	⌀50
	VGN22PC45025NN	DN25	25	50.5	224	150	182	64/80	⌀50/⌀63
	VGN22PC452032NN	DN32	31	50.5	250	155	182	64	⌀50
	VGN22PC452040NN	DN40	37	50.5	257	170	186	64	⌀50
	VGN22PC452050NN	DN50	49	64	290	190	219	80	⌀63
	VGN22PC451075NN	3/4英寸	15.75	50.5	184	120	137	64	⌀50
	VGN22PC451100NN	1英寸	22.1	50.5	224	150	182	64/80	⌀50/⌀63
	VGN22PC451125NN	1 1/4英寸	28.5	50.5	250	155	182	64	⌀50
	VGN22PC451150NN	1 1/2英寸	34.8	50.5	257	170	186	64	⌀50
	VGN22PC451200NN	2英寸	46.5	64	290	190	219	80	⌀63

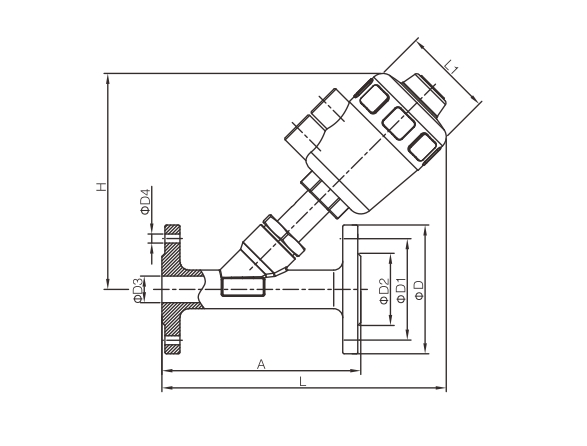

法兰角座阀

	型号	尺寸	D	D1	D2	D3	D4	L	一个	H	L1
	VGN55PC452020NN	DN20	105	75	50	19	4-⌀14	185	130	145	64
	VGN55PC45025NN	DN25	115	85	60	25	4-⌀14	210	140	173	64/80
	VGN55PC452032NN	DN32	135	100	70	31	4-⌀18	240	150	210	64
	VGN55PC452040NN	DN40	145	110	80	37	4-⌀18	245	180	260	64
	VGN55PC452050NN	DN50	160	125	92	49	4-⌀18	295	195	300	80
	VGN55PC451075NN	3/4英寸	95	65	40	15.75	4-⌀14	180	120	137	64
	VGN55PC451100NN	1英寸	115	85	60	22.1	4-⌀14	210	140	173	64/80
	VGN55PC451125NN	1 1/4英寸	135	100	70	28.5	4-⌀18	240	150	210	64
	VGN55PC451150NN	1 1/2英寸	145	110	80	34.8	4-⌀18	245	180	260	64
	VGN55PC451200NN	2英寸	160	125	92	47.5	4-⌀18	295	195	300	80
