DIN 11864-3 无菌卡箍 O 型圈接头 FKM DN10-DN150 食品化工制药 3A/ISO1127 1/2"-4"

应用

该系列无菌配件由德国卫生工业开发，旨在满足食品、化工和制药行业的严格需求。

三种管件设计分别适用于两种不同类型的无菌密封件，从而在管道内实现平滑的界面，同时在接头后面实现金属对金属的密封。

所使用的密封件分别称为“A型”和“B型”，两者具有易于识别的独特轮廓。A型为O型环连接，而B型为带有辅助内部菱形截面的两件式方形密封件。

规格

尺寸范围：DN10 - DN100
材质：316L不锈钢

标准设计
标准：DIN 11866 / 11850、ISO1127

可选尺寸：DN10-DN100

相关标准：

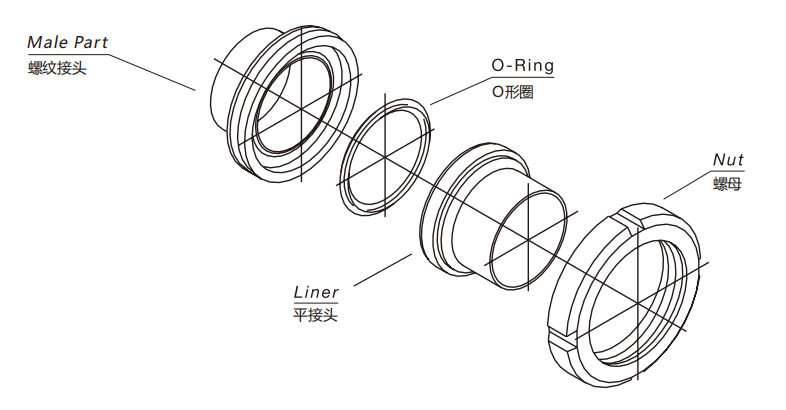

DIN 11864-1 A型 - 无菌螺纹连接

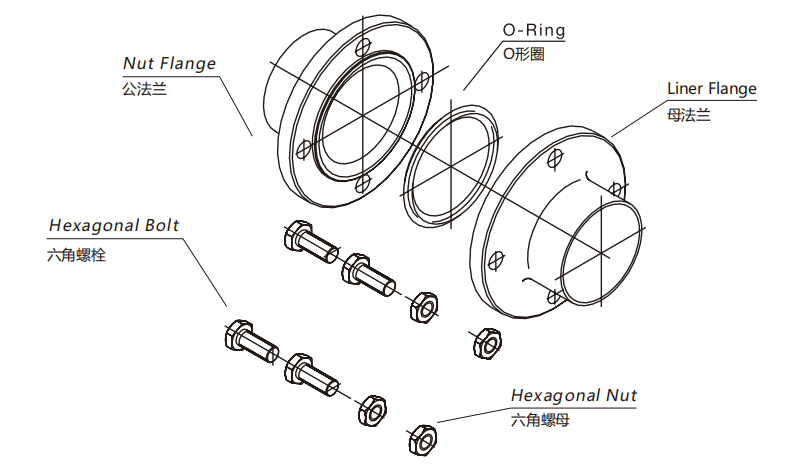

DIN 11864-2 A型 - 无菌法兰连接

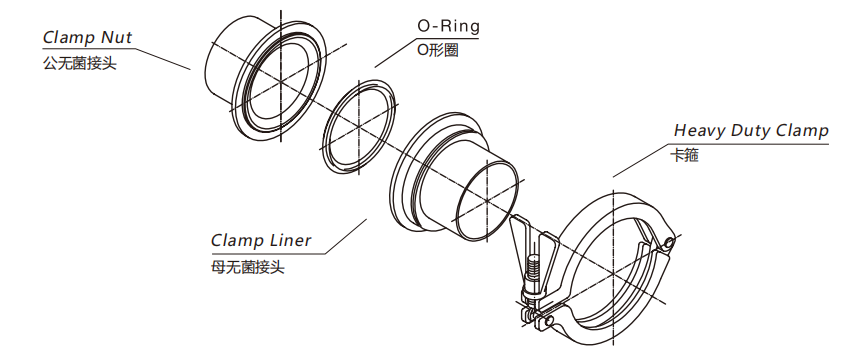

DIN 11864-3 A型 - 无菌三卡箍接头

该系列无菌管件由德国卫生工业公司开发，旨在满足食品、化工和制药行业的严格需求。启明提供不同长度的无菌管件，适用于轨道焊接和手工焊接。这些管件的设计符合DlN 11850: 1S0 2037、ASME BPE 2002和BS 4825第1部分中的管材规格，也符合Schedule 1127标准。

规格

DIN 11864-1 无菌螺纹连接

DIN 11864-2 无菌法兰接头

DIN 11864-3 无菌卡箍接头

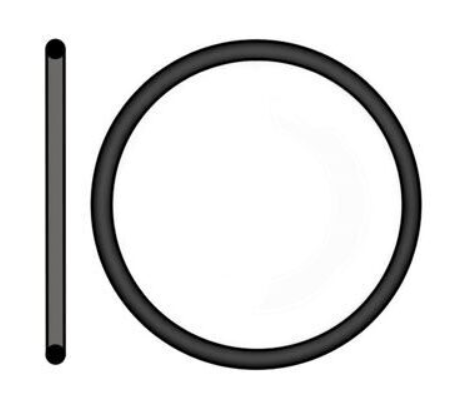

O 形圈 DIN 11864-3 A 型 (DIN)

	FKM模型	尺寸	直径/毫米	D1/mm	部分
	SFA0132010	DN10	19	12	3.5
	SFA0132015	DN15	25	18	3.5
	SFA0132020	DN20	29	22	3.5
	SFA013025	DN25	35	28	3.5
	SFA0132032	DN32	44	34	5
	SFA0132040	DN40	50	40	5
	SFA0132050	DN50	62	52	5
	SFA0132065	DN65	78	68	5
	SFA0132080	DN80	93	83	5
	SFA0132100	DN100	112	102	5
	SFA0132125	DN125	137	127	5
	SFA0132150	DN150	162	152	5

O型圈 DIN 11864-3 A型(3A)

	FKM模型	尺寸	直径/毫米	D1/mm	部分
	SFA0132010	1/2英寸	与DN10相同
	SFA0132015	3/4英寸	与DN15相同
	SFA0131100	1英寸	31	24	3.5
	SFA0131150	1½英寸	47	37	3.5
	SFA0131200	2英寸	60	50	5
	SFA0131250	2½英寸	72	62	5
	SFA0131300	3英寸	85	75	5
	SFA0131400	4英寸	110	100	5

O型圈 DIN 11864-3 A型（ISO1127）

	FKM模型	尺寸	直径/毫米	D1/mm	部分
	SFA0132010	1/4英寸	与DN10相同
	SFA0137038	3/8英寸	16	23	3.5
	SFA0137050	1/2英寸	20	27	3.5
	SFA0137075	3/4英寸	26	33	3.5
	SFA0137100	1英寸	32	42	5
	SFA0137125	1¼英寸	40.5	50.5	5
	SFA0137150	1½英寸	46.5	56.5	5
	SFA0137200	2½英寸	58.5	68.5	5
	SFA0137250	2½英寸	73.5	83.5	5
	SFA0137300	3英寸	86.5	96.5	5
	SFA0137400	4英寸	111	121	5
