DIN 11864-3 无菌卡箍接头 SS316L 不锈钢盲板卡箍螺母/衬套 A 型 DN10-DN100

应用

该系列无菌配件由德国卫生工业开发，旨在满足食品、化工和制药行业的严格需求。

三种管件设计分别适用于两种不同类型的无菌密封件，从而在管道内实现平滑的界面，同时在接头后面实现金属对金属的密封。

所使用的密封件形状分别称为“A型”和“B型”，两者具有易于识别的独特轮廓。A型为O型环连接，而B型为带有辅助内部菱形截面的两件式方形密封件。

规格

尺寸范围：DN10 - DN100
材质：316L不锈钢

标准设计
标准：DIN 11866 / 11850、ISO1127

可选尺寸：DN10-DN100

相关标准：

DIN 11864-1 A型 - 无菌螺纹连接

DIN 11864-2 A型 - 无菌法兰连接

DIN 11864-3 A型 - 无菌三卡箍接头

该系列无菌管件由德国卫生工业公司开发，旨在满足食品、化工和制药行业的严格需求。启明提供不同长度的无菌管件，适用于轨道焊接和手工焊接。这些管件的设计符合DlN 11850: 1S0 2037、ASME BPE 2002和BS 4825第1部分中的管材规格，也符合Schedule 1127标准。

规格

DIN 11864-1 无菌螺纹连接

DIN 11864-2 无菌法兰接头

DIN 11864-3 无菌卡箍接头

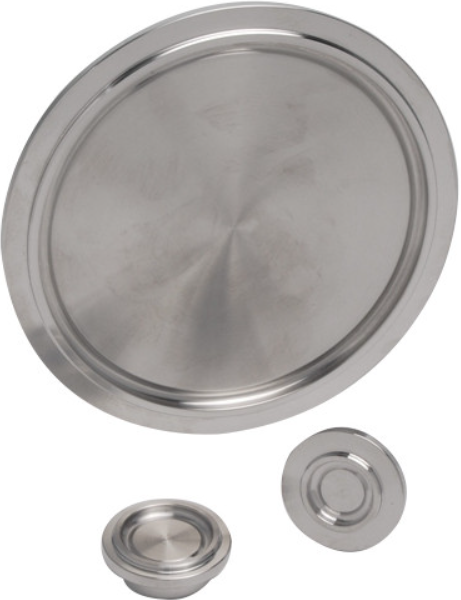

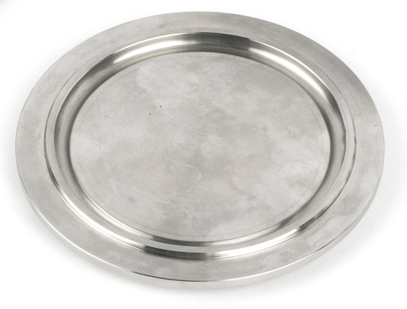

盲板夹紧螺母 DIN 盲板夹紧螺母 DIN 11864-3 A 型 (DIN)

	模型	尺寸	厘米/毫米	升/毫米	净重/克
	FLA3520106	DN10	34	10	40
	FLA350156	DN15	34	10	40
	FLA3520206	DN20	50.5	10	100
	FLA3520256	DN25	50.5	10	100
	FLA3520326	DN32	50.5	10	100
	FLA3520406	DN40	64	10	150
	FLA3520506	DN50	77.5	10	220
	FLA3520656	DN65	91	10	290
	FLA3520806	DN80	106	10	410
	FLA3521006	DN100	130	10	530

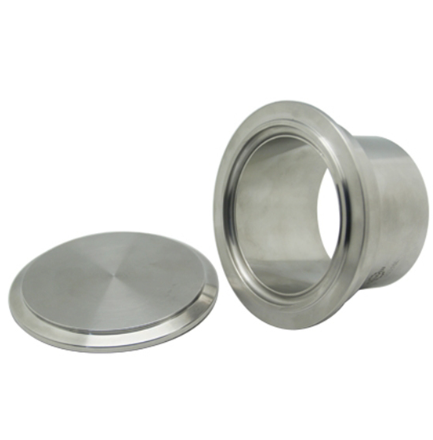

盲板夹衬 DIN 11864-3 A 型 (DIN)

	模型	尺寸	厘米/毫米	升/毫米	净重/克
	FLA3620106	DN10	34	8	40
	FLA3620156	DN15	34	8	40
	FLA3620206	DN20	50.5	8	100
	FLA3620256	DN25	50.5	8	100
	FLA3620326	DN32	50.5	8	100
	FLA3620406	DN40	64	8	150
	FLA3620506	DN50	77.5	8	220
	FLA3620656	DN65	91	8	290
	FLA3620806	DN80	106	8	410
	FLA3621006	DN100	130	8	530
