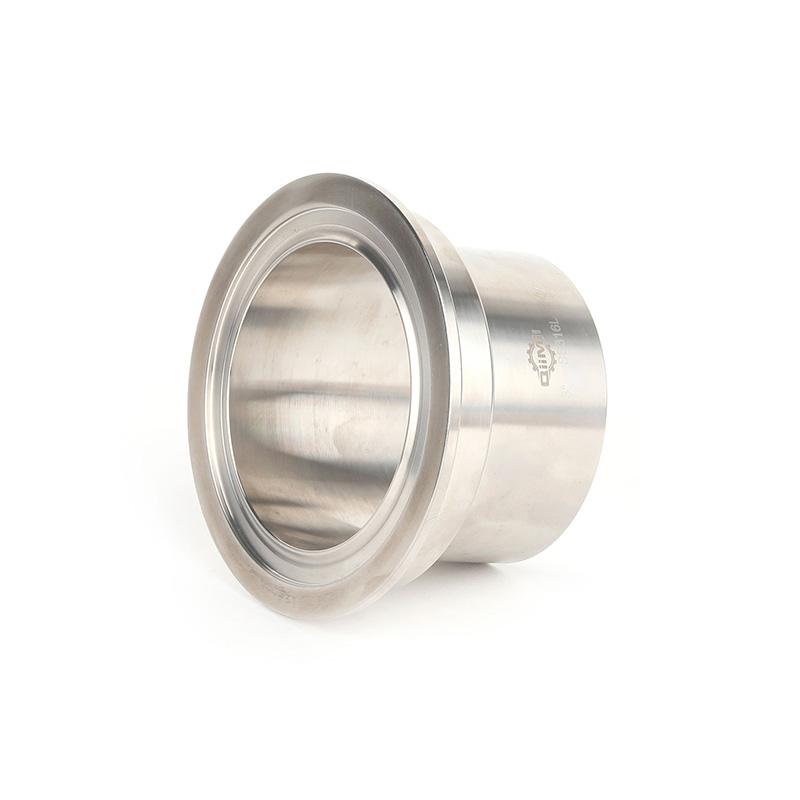

DIN 11864-1 管件 - 无菌螺纹连接 DIN 焊接衬里 3A/ISO1127 SS316L 不锈钢 A 型

应用

该系列无菌配件由德国卫生工业开发，旨在满足食品、化工和制药行业的严格需求。

三种管件设计分别适用于两种不同类型的无菌密封件，从而在管道内实现平滑的界面，同时在接头后面实现金属对金属的密封。

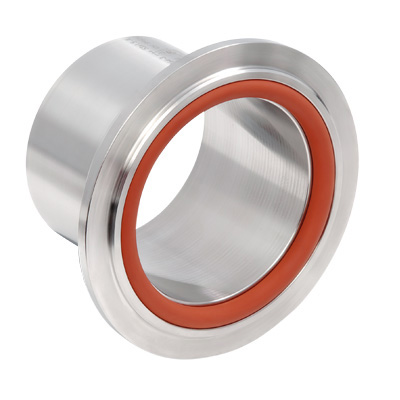

所使用的密封件分别称为“A型”和“B型”，两者具有易于识别的独特轮廓。A型为O型环连接，而B型为带有辅助内部菱形截面的两件式方形密封件。

规格

尺寸范围：DN10 - DN100
材质：316L不锈钢

标准设计
标准：DIN 11866 / 11850、ISO1127

可选尺寸：DN10-DN100

相关标准：

DIN 11864-1 A型 - 无菌螺纹连接

DIN 11864-2 A型 - 无菌法兰连接

DIN 11864-3 A型 - 无菌三卡箍接头

该系列无菌管件由德国卫生工业公司开发，旨在满足食品、化工和制药行业的严格需求。启明提供不同长度的无菌管件，适用于轨道焊接和手工焊接。这些管件的设计符合DlN 11850: 1S0 2037、ASME BPE 2002和BS 4825第1部分中的管材规格，也符合Schedule 1127标准。

规格

DIN 11864-1 无菌螺纹连接

DIN 11864-2 无菌法兰接头

DIN 11864-3 无菌卡箍接头

焊接衬里 DIN 11864-1 A 型 (DIN)

	模型	尺寸	A/mm	B/mm	厘米/毫米	升/毫米	净重/克
	FLA1420106S2	DN10	10	13	21.9	39	30
	FLA1420156S2	DN15	16	19	27.9	39	40
	FLA1420206S2	DN20	20	23	35.9	38	60
	FLA1420256S2	DN25	26	29	42.9	40	90
	FLA1420326S2	DN32	32	35	48.9	47	120
	FLA1420406S2	DN40	38	41	54.9	47	140
	FLA1420506S2	DN50	50	53	66.9	48	190
	FLA1420656S1	DN65	66	70	84.9	61	350
	FLA1420806S1	DN80	81	85	98.9	61	400
	FLA1421006S1	DN100	100	104	118.9	66	580

焊接衬里 DIN 11864-1 A 型 (3A)

	模型	尺寸	A/mm	B/mm	厘米/毫米	升/毫米	净重/克
	FLA1410506	1/2英寸	9.4	12.7	21.9	39	100
	FLA1410756	3/4英寸	15.75	19.05	27.9	39	110
	FLA1411006	1英寸	22.1	25.4	42.9	40	100
	FLA1411506	1½英寸	34.8	38.1	54.9	46.5	150
	FLA1412006	2英寸	47.5	50.8	66.9	47.5	210
	FLA1412506	2½英寸	60.2	63.5	84.9	63	360
	FLA1413006	3英寸	72.9	76.2	98.9	61	450
	FLA1414006	4英寸	97.38	101.6	118.9	65	620

焊接衬里 DIN 11864-1 A 型（ISO 1127）

	模型	尺寸	A/mm	B/mm	厘米/毫米	升/毫米	净重/克
	FLA1470256	1/4英寸	10.3	13.5	21.9	39	30
	FLA1470386	3/8英寸	14	17.2	27.9	39	40
	FLA1470506	1/2英寸	18.1	21.3	35.9	40	60
	FLA1470756	3/4英寸	23.7	26.9	42.9	41	100
	FLA1471006	1英寸	29.7	33.7	48.9	47	140
	FLA1471256	1¼英寸	38.4	42.4	54.9	47	160
	FLA1471506	1½英寸	44.3	48.3	66.9	48	240
	FLA1472006	2英寸	56.3	60.3	84.9	62	410
	FLA1472506	2½英寸	72.1	76.1	98.9	61	510
	FLA1473006	3英寸	84.3	88.9	118.9	68	850
