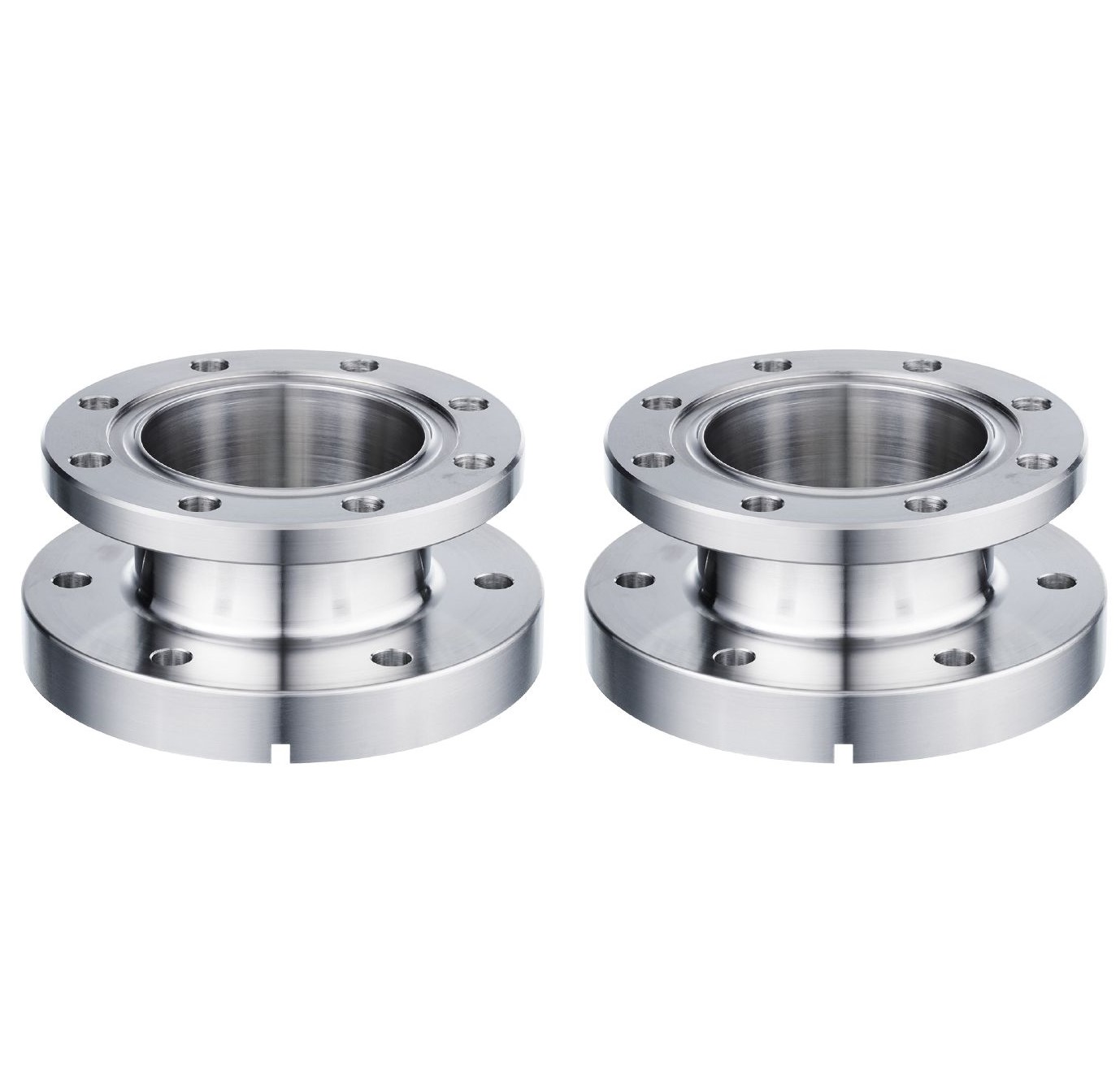

DIN 11864-2 无菌法兰连接衬里法兰 A 型 SS316L 3A/DIN/ISO1127 食品级不锈钢连接件

应用

该系列无菌配件由德国卫生工业开发，旨在满足食品、化工和制药行业的严格需求。

三种管件设计分别适用于两种不同类型的无菌密封件，从而在管道内实现平滑的界面，同时在接头后面实现金属对金属的密封。

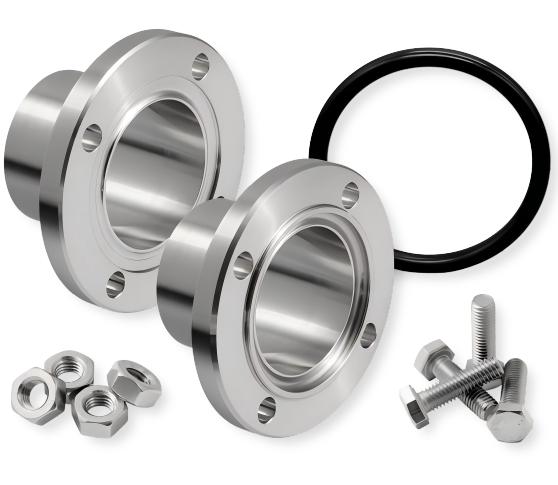

所使用的密封件分别称为“A型”和“B型”，两者具有易于识别的独特轮廓。A型为O型环连接，而B型为带有辅助内部菱形截面的两件式方形密封件。

规格

尺寸范围：DN10 - DN100
材质：316L不锈钢

标准设计

标准：DIN 11866 / 11850、ISO1127

可选尺寸：DN10-DN100

相关标准：

DIN 11864-1 A型 - 无菌螺纹连接

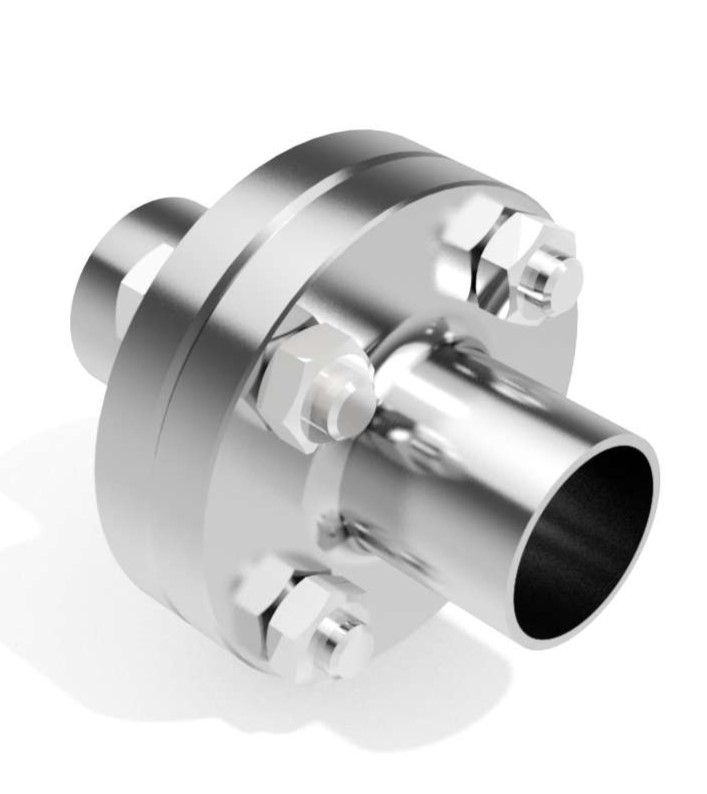

DIN 11864-2 A型 - 无菌法兰连接

DIN 11864-3 A型 - 无菌三卡箍接头

该系列无菌管件由德国卫生工业公司开发，旨在满足食品、化工和制药行业的严格需求。启明提供不同长度的无菌管件，适用于轨道焊接和手工焊接。这些管件的设计符合DlN 11850: 1S0 2037、ASME BPE 2002和BS 4825第1部分中的管材规格，也符合Schedule 1127标准。

规格

DIN 11864-1 无菌螺纹连接

DIN 11864-2 无菌法兰接头

DIN 11864-3 无菌卡箍接头

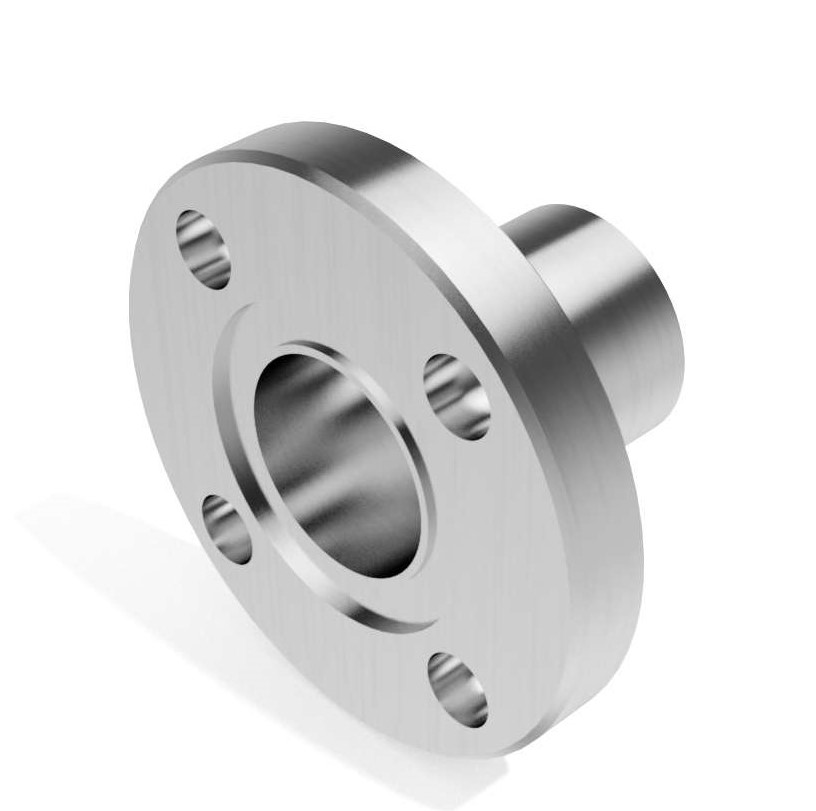

衬套法兰 DIN 11864-2 A 型 (DIN)

	模型	尺寸	A/mm	B/mm	厘米/毫米	直径/毫米	E/mm	升/毫米	净重/克
	FLA2420106S2	DN10	10	13	54	37	4x⌀9	40	160
	FLA2420156S2	DN15	16	19	59	42	4x⌀9	40	190
	FLA2420206S2	DN20	20	23	64	47	4x⌀9	40	230
	FLA2420256S2	DN25	26	29	70	53	4x⌀9	40	260
	FLA2420326S2	DN32	32	35	76	59	4x⌀9	45	300
	FLA2420406S2	DN40	38	41	82	65	4x⌀9	45	340
	FLA2420506S2	DN50	50	53	94	77	4x⌀9	45	420
	FLA2420656S1	DN65	66	70	113	95	8x⌀9	54	300
	FLA2420806S1	DN80	81	85	133	112	8x⌀11	58	910
	FLA2421006S1	DN100	100	104	159	137	8x⌀11	60	1420
	FLA2421256S1	DN125	125	129	183	161	8x⌀11	60	1720
	FLA2421506S1	DN150	150	154	213	188	8x⌀14	60	2380

衬里法兰 DIN 11864-2 A 型 (3A)

	模型	尺寸	A/mm	B/mm	厘米/毫米	直径/毫米	E/mm	升/毫米	净重/克
	FLA2410506	1/2英寸	9.4	12.7	54	37	4x⌀9	40	160
	FLA2410756	3/4英寸	15.75	19.05	59	42	4x⌀9	40	200
	FLA2411006	1英寸	22.1	25.4	66	49	4x⌀9	40	240
	FLA2411506	1½英寸	34.8	38.1	79	62	4x⌀9	45	330
	FLA2412006	2英寸	47.5	50.8	92	75	4x⌀9	45	410
	FLA2412506	2½英寸	60.2	63.5	107	89	8x⌀9	54	530
	FLA2413006	3英寸	72.9	76.2	125	104	8x⌀11	56	800
	FLA2414006	4英寸	97.38	101.6	157	135	8x⌀11	58	1410

衬套法兰 DIN 11864-2 A 型 (ISO 1127)

	模式	尺寸	A/mm	B/mm	厘米/毫米	直径/毫米	E/mm	升/毫米	净重/克
	FLA2470256	1/4英寸	10.3	13.5	54	37	4x⌀9	40	150
	FLA2470386	3/8英寸	14	17.2	59	42	4x⌀9	40	150
	FLA2470506	1/2英寸	18.1	21.3	62	45	4x⌀9	40	210
	FLA2470756	3/4英寸	23.7	26.9	69	52	4x⌀9	40	260
	FLA2471006	1英寸	29.7	33.7	74	57	4x⌀9	45	310
	FLA2471256	1¼英寸	38.4	42.4	82	65	4x⌀9	45	360
	FLA2471506	1½英寸	44.3	48.3	88	71	4x⌀9	45	400
	FLA2472006	2英寸	56.3	60.3	103	85	4x⌀9	54	550
	FLA2472506	2½英寸	72.1	76.1	125	104	8x⌀11	56	770
	FLA2473006	3英寸	84.3	88.9	137	116	8x⌀11	58	990
	FLA2474006	4英寸	109.7	114.3	167	146	8x⌀11	58	1600
