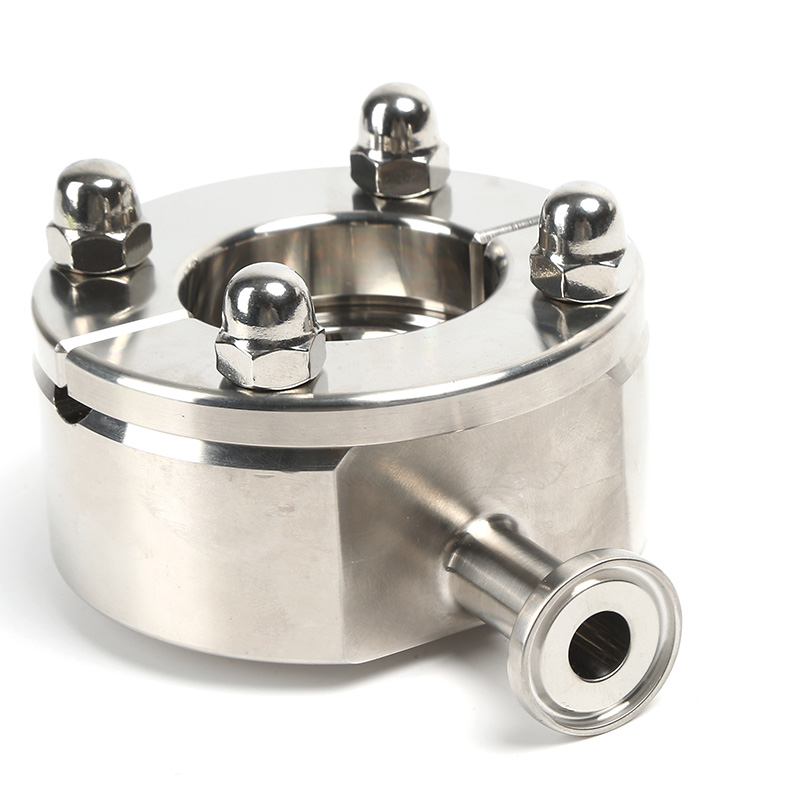

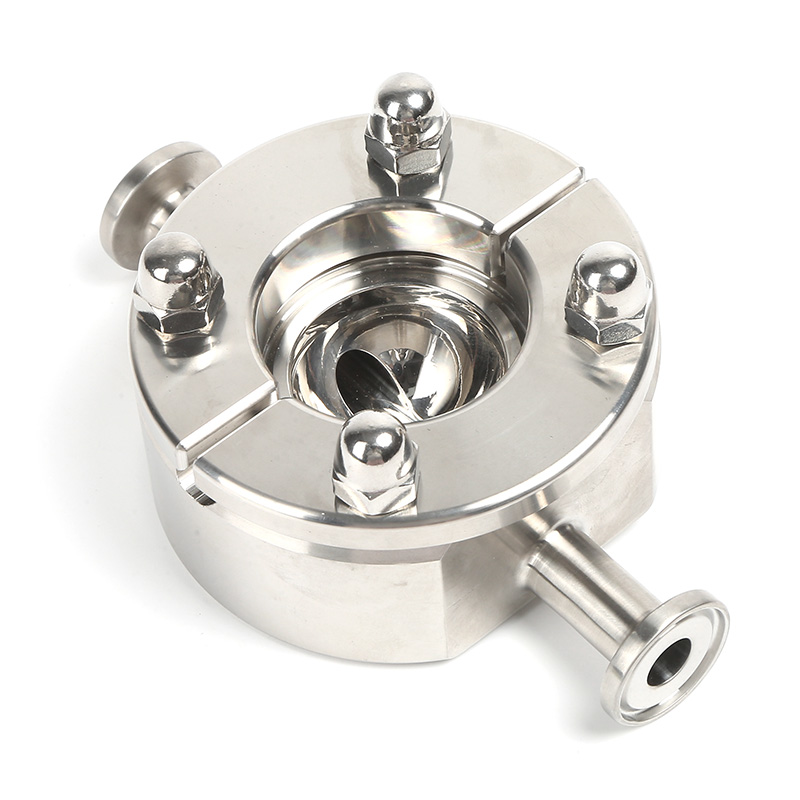

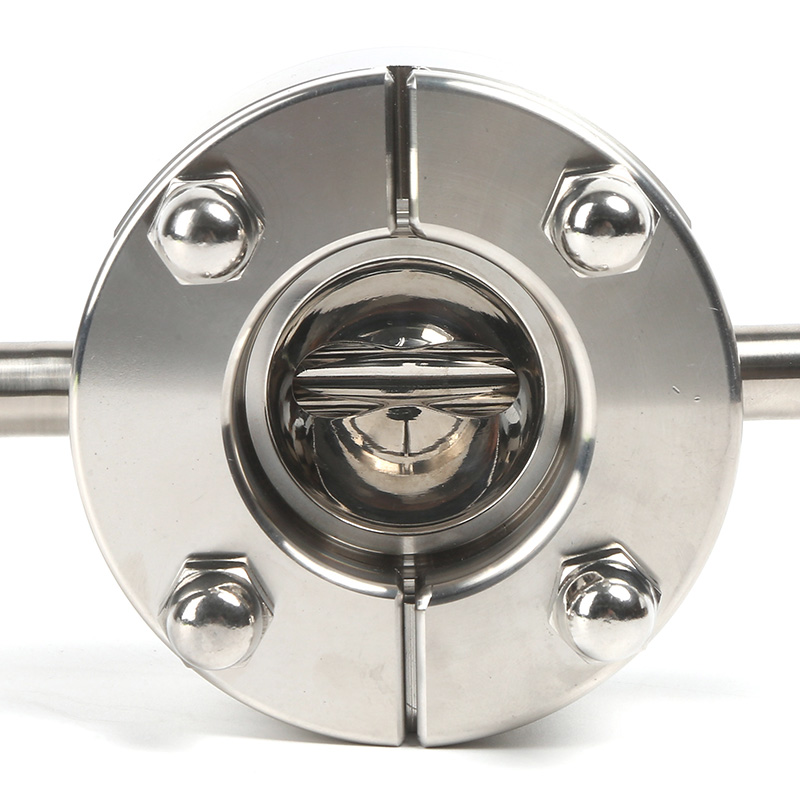

无菌连接器法兰不锈钢SS316L罐配件卡箍式在线制药罐法兰接头

概念

QiiMii 无菌连接器是一种无菌安装法兰，适用于各种安装在容器上的设备，例如温度变送器、液位变送器和带卡箍连接的取样阀。它具有卓越的 CIP/SIP 性能，并允许设备齐平安装在容器的顶部、底部和侧面。该连接器设计简洁，无菌性能优异。

特征

• 没有死腿

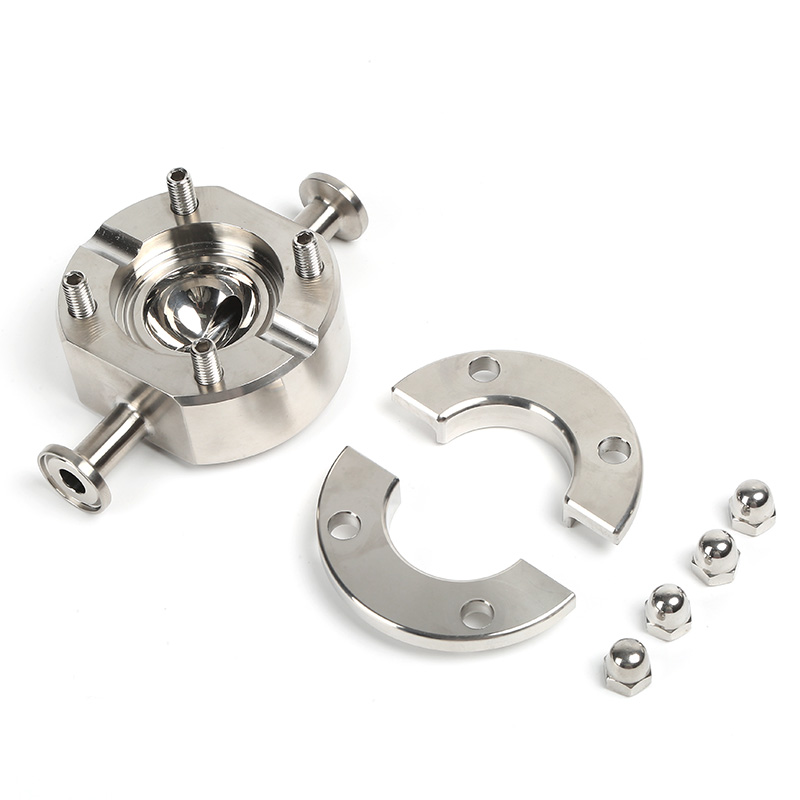

• 分体式环设计
• 灭菌过程中无气泡
• 适用于不同设备的柔性法兰/
• 安全的ClP/SIP程序

技术数据

• 工作压力：-14.5 至 100psi
• 温度范围：-80°C 至 2000°C
• 表面粗糙度：Ra<0.8μm

材料

• 焊接法兰：SS316L

• 螺栓和螺母：SS304

• 锁紧环：SS316L

标准设计

• 尺寸范围从 1/2"-2.5"，DN15-DN65

• 标准总长度：250毫米

• 标准：DIN、SMS、ISO/IDF

• 端部连接：三卡箍

技术规格

• 工作压力：-14.5 至 100psi

• 温度范围：-80°C 至 2000°C

• 表面：产品接触面的表面粗糙度 Ra<0.5 mm 或更高

灵活的解决方案

QiiMii 无菌连接器可连接多种采用 TC 连接的设备，并且即使加装盲盖，也不会影响系统的无菌性能。除了为应对突发需求做好准备外，许多客户还选择焊接额外的无菌连接器，并为多余的连接器加装盲盖。与切割罐体并焊接新的连接相比，拆除盲盖并连接新设备所节省的成本和时间是巨大的。

专注于无菌设计

OiiMlii 无菌连接器提供罐连接式和在线式两种解决方案。随着工艺过程中对可追溯性和控制性的需求日益增长，无菌连接器与取样系统配合使用，成为实现全面工艺监控的理想解决方案。

在线焊接无菌连接器

模型	1号管	2号管	TC2/mm	A/mm	B/mm	厘米/毫米	直径/毫米	净重（千克）
TAL011161050	1/2英寸	1½英寸	50.5	110	35.6	43.8	6	1.1
TAL011161075	3/4英寸	1½英寸	50.5	110	35.6	43.8	6	1.3
TAL011161100	1英寸	1½英寸	50.5	110	35.6	43.8	6	1.5
TAL011161150	1½英寸	1½英寸	50.5	110	35.6	43.8	6	3.75

无菌连接器罐已连接

	模型	唔	尺寸	TC/mm	A/mm	B/mm	厘米/毫米	直径/毫米
	TAF0161050H16	16	1/2英寸	25	55	9.4	20	6
	TAF0161075H16	16	3/4英寸	25	55	15.75	20	6
	TAF0161100H16	16	1英寸	50.5	85	22.1	43.8	6
	TAF0161150H16	16	1½英寸	50.5	85	34.8	43.8	6
	TAF0161200H16	16	2英寸	64	100	47.5	55	6
	TAF0161250H16	16	2½英寸	77.5	112	60.2	65.5	10
	TAF0161300H16	16	3英寸	91	131	72.9	78	10
	TAF0161400H16	16	4英寸	119	170	97.4	105	10
	TAF0162015H16	16	DN15	34	70	16	23.5	6
	TAF0162020H16	16	DN20	34	70	20	23.5	6
	TAF0162025H16	16	DN25	50.5	85	26	43.8	6
	TAF0162032H16	16	DN32	50.5	85	32	43.8	6
	TAF0162040H16	16	DN40	50.5	85	38	43.8	6
	TAF0162050H16	16	DN50	64	100	50	55	6
	TAF0162065H16	16	DN65	77.5	131	66	78	10
	TAF0162080H16	16	DN80	106	146	81	93	10
	TAF0162100H16	16	DN100	119	170	100	105	10
