SS304/SS316L 卡箍快装KF真空蝶阀带手动手轮 KF25/KF40/KF50 NW25-50 卡盘蝶式阀门

型号:VBK01

商品编号:VBK01

操作方式:

阀体:

O型圈材质:

尺寸.:

电磁阀电压:

位置传感器:

立即查询

描述

作为通风、切断或高真空阀门,蝶阀结构简单,可安装在半导体系统的真空排气管路中,用于接通或切断真空管路中的气流。其特点是结构紧凑,电导高。这些阀门由不锈钢304或者316L,也可手动操作或电动气动。

设计与功能

* 旋转阀轴杆带氟橡胶O形圈密封

* 体积小,重量轻,安装方便

* 阀门总长小,更小的安装空间

* 可通过阀门的不同开度调节流量

技术参数

阀体材料		SS304/SS316L
座圈密封材料		FKM、NBR
真空范围		10⁵-6.7×10⁻⁵ Pa
泄漏率		1.3×10⁻⁵ Pa·L/s
服务周期		10万次
角度开启		0-90度
温度范围	FKM 座圈密封件	-30°C 至 150°C（约）
	丁腈橡胶座密封圈	-25°C 至 80°C（约）
操作		手动、气动、电动执行器
压缩空气		0.4-0.8兆帕
开/关速度	铝制执行器	≤3秒
	电动执行器开关型	标准 30 秒，可选 10 秒、15 秒
电磁阀电压		AC220V，50Hz，6W 或按需定制
标准电动执行器		开关型
配备位置指示器		可选信号反馈

手动KF法兰蝶阀


304 型号	尺寸	D/mm	D1/mm	A/mm	B/mm	H/mm	L1/mm	L2/mm
VBK01H2431K25NN	KF25	40	26.2	28	53	60	50	62
VBK01H2431K40NN	KF40	55	41.2	35	70	78	65	85
VBK01H2431K50NN	KF50	75	52.2	45	98	105	85	110

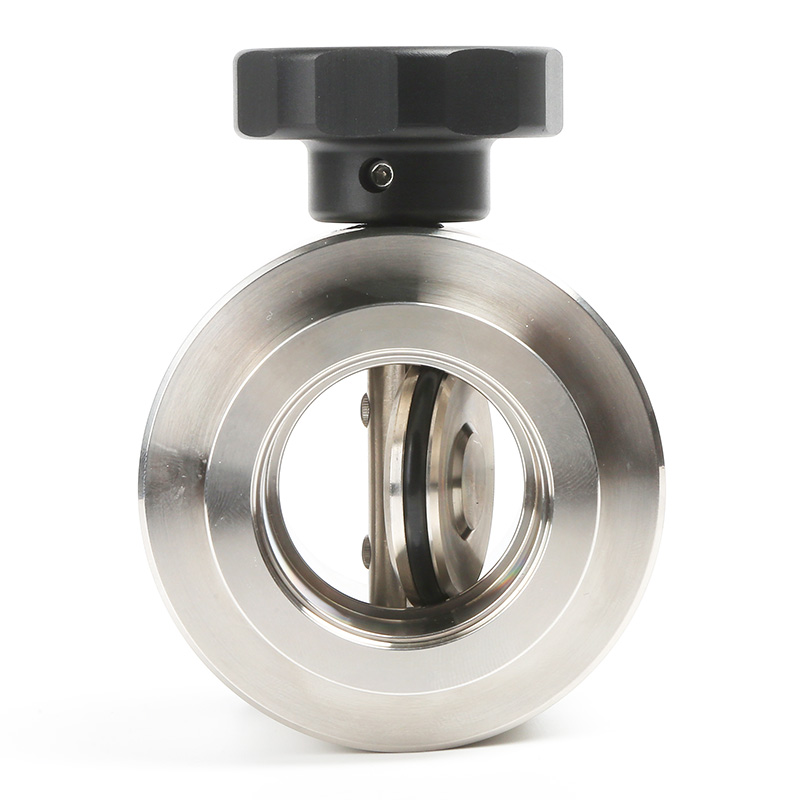

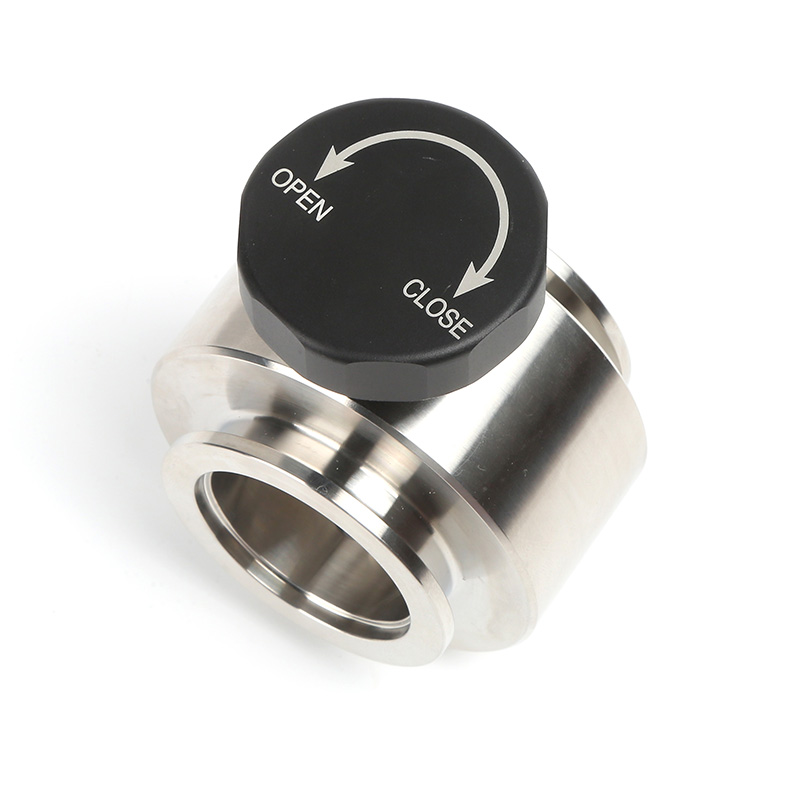

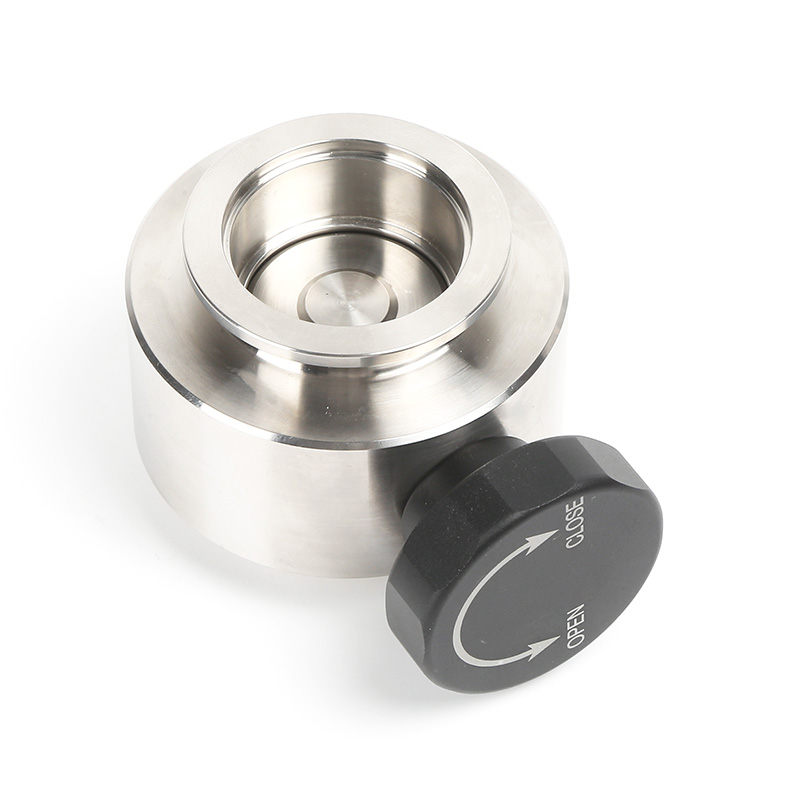

KF蝶阀带手轮


304 型号	尺寸	D/mm	D1/mm	A/mm	B/mm	C/mm	H/mm	L1/mm
VBK01W1431K25NN	KF25	40	26.2	28	53	48	60	50
VBK01W1431K40NN	KF40	55	41.2	35	70	48	79	58
VBK01W1431K50NN	KF50	75	52.2	45	98	62.5	89	75

气动KF法兰蝶阀，带电磁阀，双作用


304 型号	尺寸	A/mm	B/mm	L1/mm	L2/mm	L/mm	H/mm
VBK01AC431K251N	KF25	28	53	50	90	152	160
VBK01AC431K401N	KF40	35	70	65	90	152	170
VBK01AC431K501N	KF50	45	98	85	90	152	185

电动执行器 KF 法兰蝶阀


304 型号	尺寸	A/mm	B/mm	L1/mm	L2/mm	L/mm	H/mm
VBK01E1431K25NN	KF25	28	53	50	140	165	195
VBK01E1431K40NN	KF40	35	70	65	140	165	200
VBK01E1431K50NN	KF50	45	98	85	140	165	215
