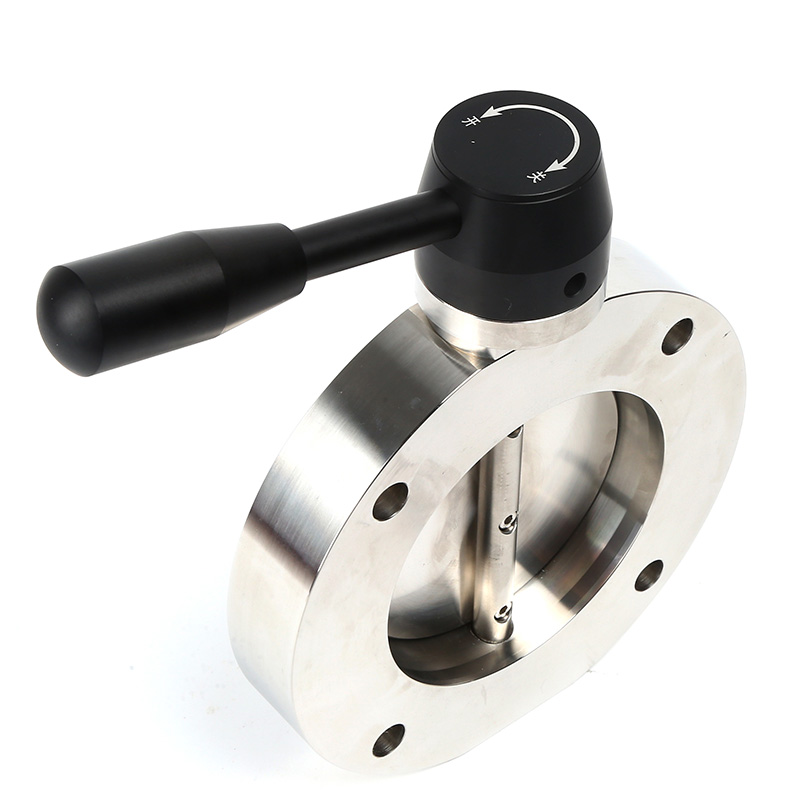

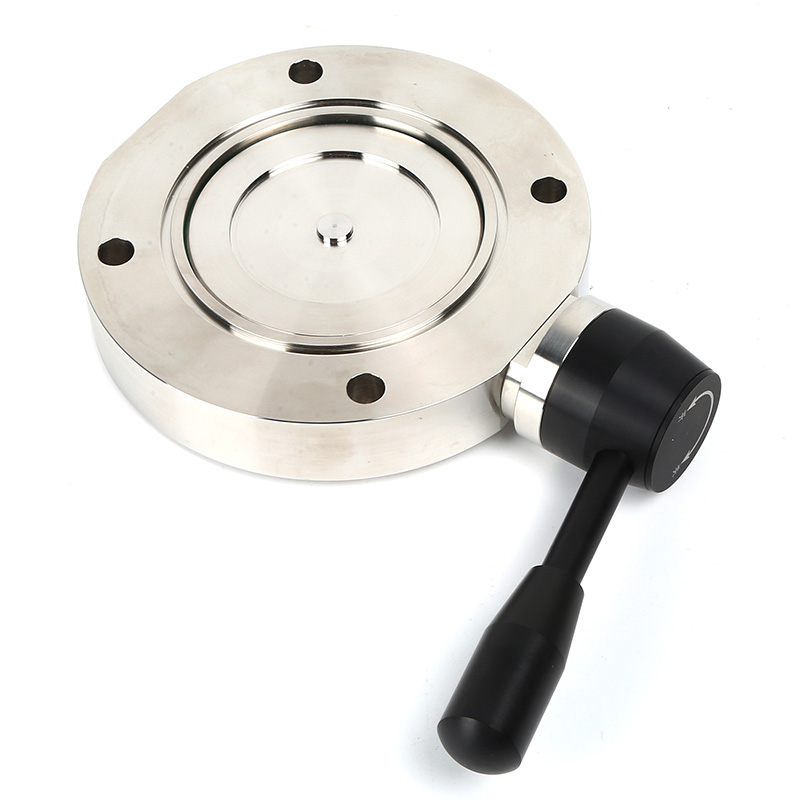

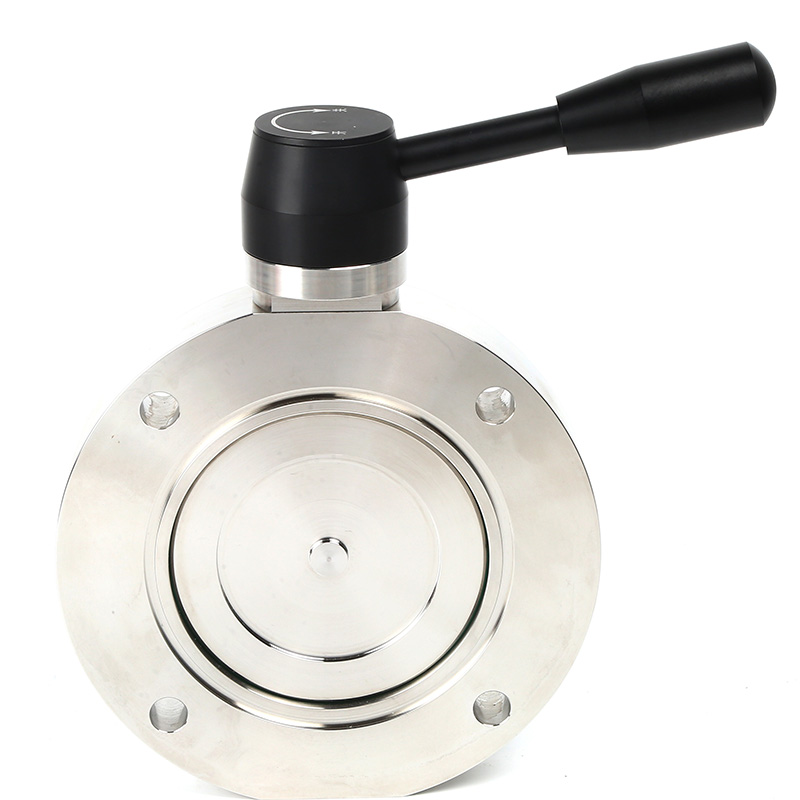

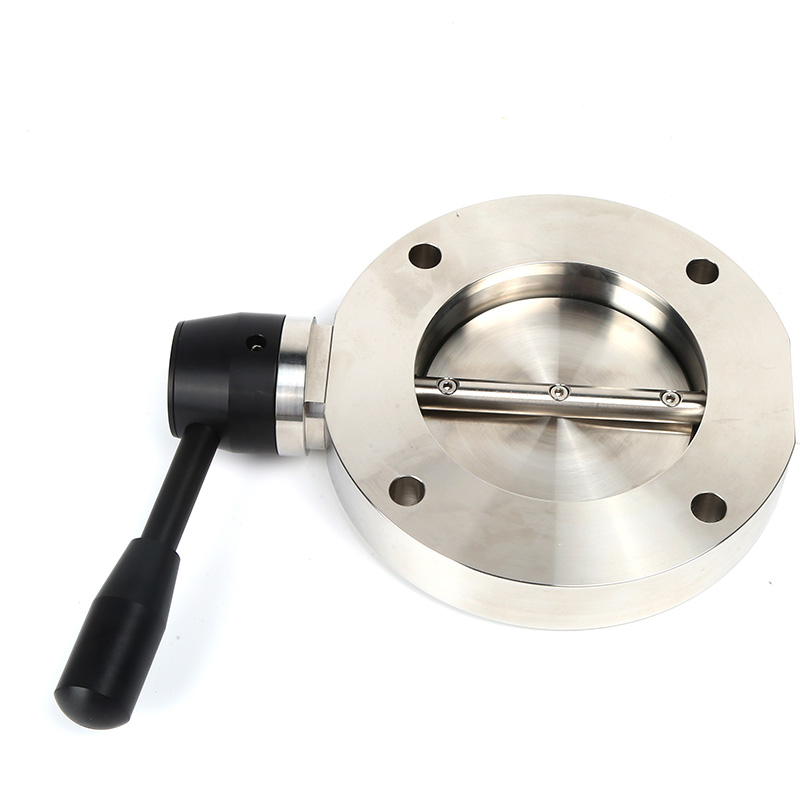

SS304/SS316L不锈钢高真空 DN32-DN500法兰蝶式阀门快装夹式蝶阀带手动拉手

型号:VBG01

商品编号:VBG01

操作方式:

阀体:

O型圈材质:

尺寸.:

电磁阀电压:

位置传感器:

立即查询

描述

VBG01系列高真空蝶阀广泛应用于单晶硅晶片生产的晶体生长炉中。这些阀门在极低的管道压力（低至1.3×10⁻⁵ Pa）下即可实现零泄漏。锻造不锈钢阀体和特殊的密封结构设计，确保了阀门的超长使用寿命。

技术参数

阀体材料		SS304/SS316L
座圈密封材料		FKM、NBR
真空范围		10⁵-6.7x10^-5 Pa
泄漏率		1.3×10⁻⁵ Pa·L/s
服务周期		80,000 次
角度开启		0-90度
温度范围	FKM 座圈密封件	-30°C 至 150°C（约）
	丁腈橡胶座密封圈	-25°C 至 80°C（约）
操作		手动、气动、电动执行器
压缩空气		0.4-0.8兆帕
运行时间	铝制执行器	≤3秒
	电动执行器开关型	标准 30 秒，可选 10 秒、15 秒
电磁阀电压		标准：AC220V，50Hz，6W 可选：AC110V、DC24V、DC12V
铝制气缸		标配：双作用选配： 1. 正常关闭 2. 常开
电动执行器		标准型：开关型可选：调节控制类型
配备位置指示器		可选信号反馈

手动 ISO-F 型蝶阀

	304 型号	尺寸	D/mm	D0/mm	B/mm	H/mm	B1/mm	L/mm
	VBG04H2431S63NN	ISO63	130	110	26	128.5	45	135
	VBG04H2431S100NN	ISO100	165	145	30	152.5	45	135
	VBG04H2431S160NN	ISO160	225	200	35	180.5	45	165
	VBG04H2431S200NN	ISO200	285	260	40	213	45	185

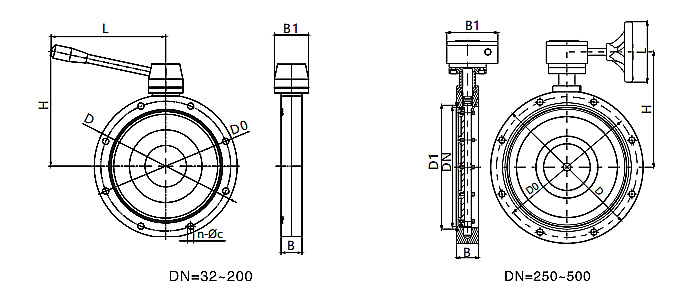

手动 JB919 型蝶阀


304 型号	尺寸	D/mm	D0/mm	D1/mm	B/mm	H/mm	B1/mm	L/mm	n-Øc
VBG01H2432032NN	DN32	78	64	36	22	102	45	115	4-Ø7
VBG01H2432040NN	ND40	85	70	44	22	106	45	115	4-Ø7
VBG01H2432050NN	DN50	110	90	55	22	118	45	115	4-Ø9
VBG01H2432065NN	DN65	125	105	70	26	126	45	135	4-Ø9
VBG01H2432080NN	DN80	145	125	85	30	135	45	135	4-Ø9
VBG01H2432100NN	DN100	170	145	105	30	150	45	135	8-Ø12
VBG01H2432125NN	DN125	195	170	131	35	165	45	165	8-Ø12
VBG01H2432150NN	DN150	220	195	156	35	178	45	165	8-Ø12
VBG01H2432200NN	DN200	275	250	208	40	208	45	165	8-Ø12
VBG01L1432250NN	DN250	330	300	258	45	262	127	Ø160	8-Ø14
VBG01L1432300NN	DN300	380	350	308	55	287	127	Ø160	8-Ø14
VBG01L1432400NN	DN400	500	465	408	60	361	175	Ø200	8-Ø18
VBG01L1432500NN	DN500	600	565	510	80	447	175	Ø200	12-Ø18

气动JB919型蝶阀

	304 型号 / 双作用	尺寸	D/mm	D0/mm	D1/mm	B/mm	H/mm	B1/mm	L/mm	n-Øc
	VBG01AD432040NN	ND40	85	70	44	22	180	90	152	4-Ø7
	VBG01AD432050NN	DN50	110	90	55	22	195	90	152	4-Ø7
	VBG01AD432065NN	DN65	125	105	70	26	200	90	152	4-Ø9
	VBG01AD432080NN	DN80	145	125	85	30	208	90	152	4-Ø9
	VBG01AD432100NN	DN100	170	145	105	30	225	90	152	8-Ø12
	VBG01AD432125NN	DN125	195	170	131	35	256	115	185	8-Ø12
	VBG01AD432150NN	DN150	220	195	156	35	272	115	185	8-Ø12
	VBG01AD432200NN	DN200	275	250	208	40	325	125	230	8-Ø12
	VBG01AD432250NN	DN250	330	300	258	45	355	125	230	8-Ø14
	VBG01AD432300NN	DN300	380	350	308	55	380	125	230	8-Ø14
	VBG01AD432400NN	DN400	500	465	408	60	490	180	308	8-Ø18
	VBG01AD432500NN	DN500	600	565	510	80	585	210	378	12-Ø18
	VBG01AD432600NN	DN600	710	670	610	100	760	270	524	12-Ø21
	VBG01AD432800NN	DN800	920	880	815	130	962	320	648	20-Ø21
	VBG01AD4321000NN	DN1000	1120	1090	1015	140	980	385	1480	32-Ø14
	VBG01AD4321200NN	DN1200	1440	1404	1280	150	1360	385	1480	36-Ø19

JB919型电动蝶阀

	304 型号	尺寸	D/mm	D0/mm	D1/mm	B/mm	H/mm	B1/mm	L/mm	n-Øc
	VBG01E1432040NN	ND40	85	70	44	22	205	125	155	4-Ø7
	VBG01E1432050NN	DN50	110	90	55	22	218	125	155	4-Ø7
	VBG01E1432065NN	DN65	125	105	70	26	224	125	155	4-Ø9
	VBG01E1432080NN	DN80	145	125	85	30	235	125	155	4-Ø9
	VBG01E1432100NN	DN100	170	145	105	30	247	125	155	8-Ø12
	VBG01E1432125NN	DN125	195	170	131	35	260	125	155	8-Ø12
	VBG01E1432150NN	DN150	220	195	156	35	272	125	155	8-Ø12
	VBG01E1432200NN	DN200	275	250	208	40	320	157	208	8-Ø12
	VBG01E1432250NN	DN250	330	300	258	45	350	157	208	8-Ø14
	VBG01E1432300NN	DN300	380	350	308	55	375	157	208	8-Ø14
	VBG01E1432400NN	DN400	500	465	408	60	451	182	256	8-Ø18
	VBG01E1432500NN	DN500	600	565	510	80	535	182	256	12-Ø18
	VBG01E1432600NN	DN600	710	670	610	100	760	220	280	12-Ø21
	VBG01E1432800NN	DN800	920	880	815	130	960	220	280	20-Ø21
	VBG01E1432900NN	DN900	1040	990	915	130	970	250	350	24-Ø23
	VBG01E14321000NN	DN1000	1120	1090	1015	140	980	250	350	32-Ø14
