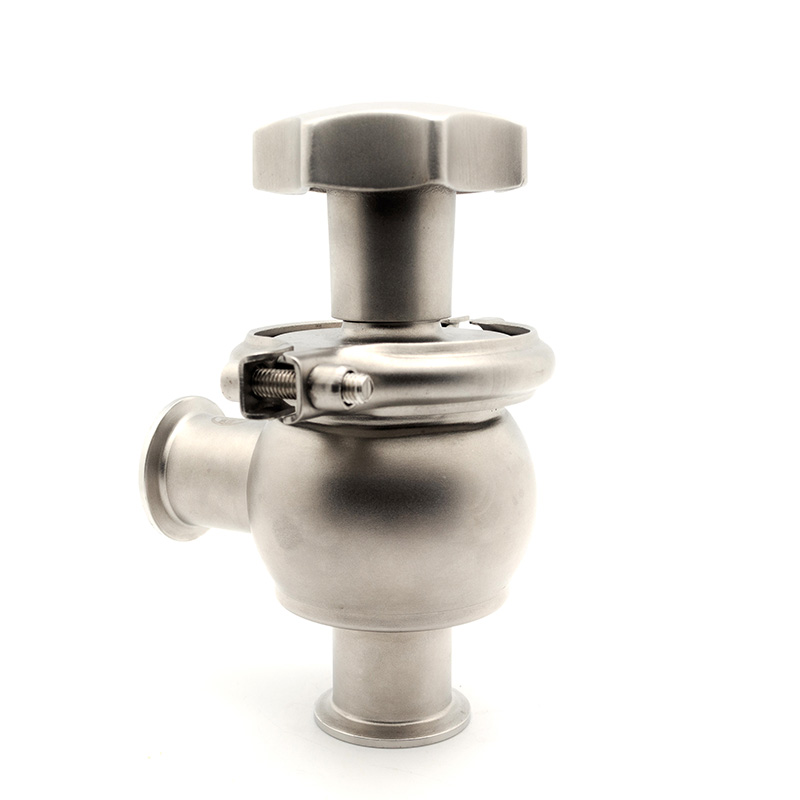

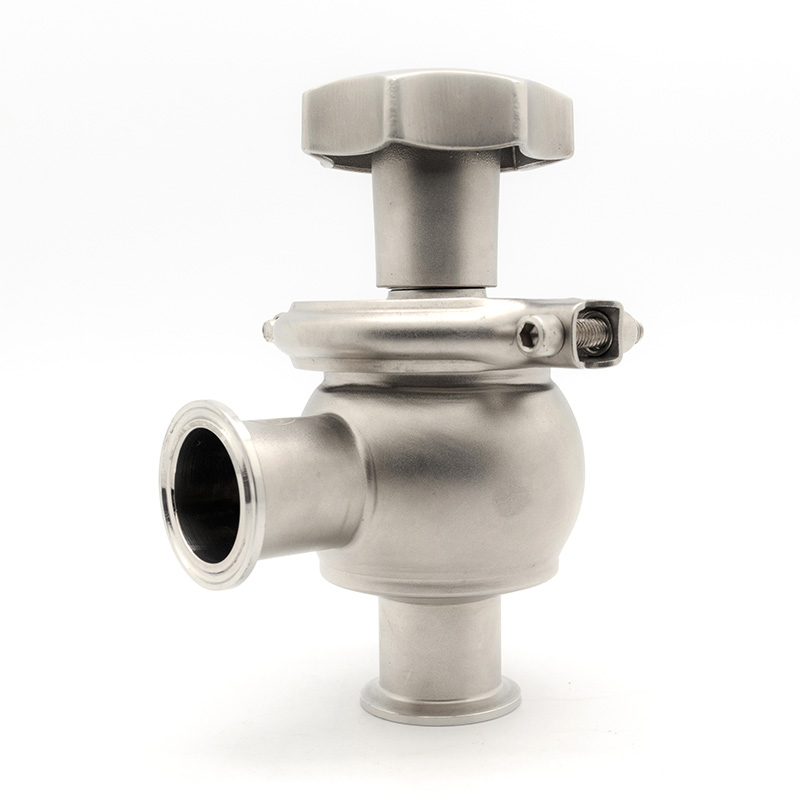

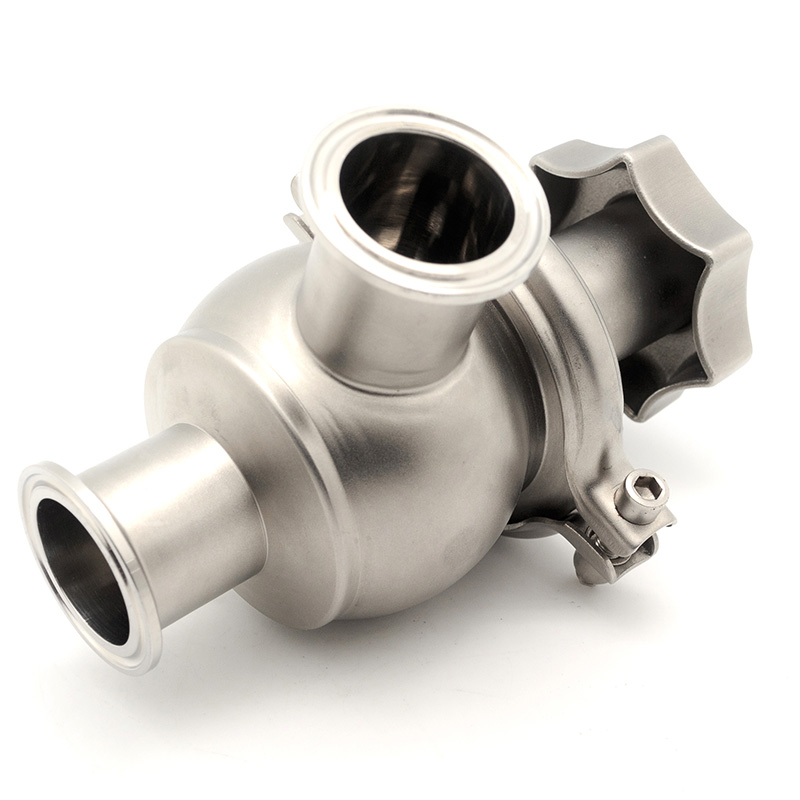

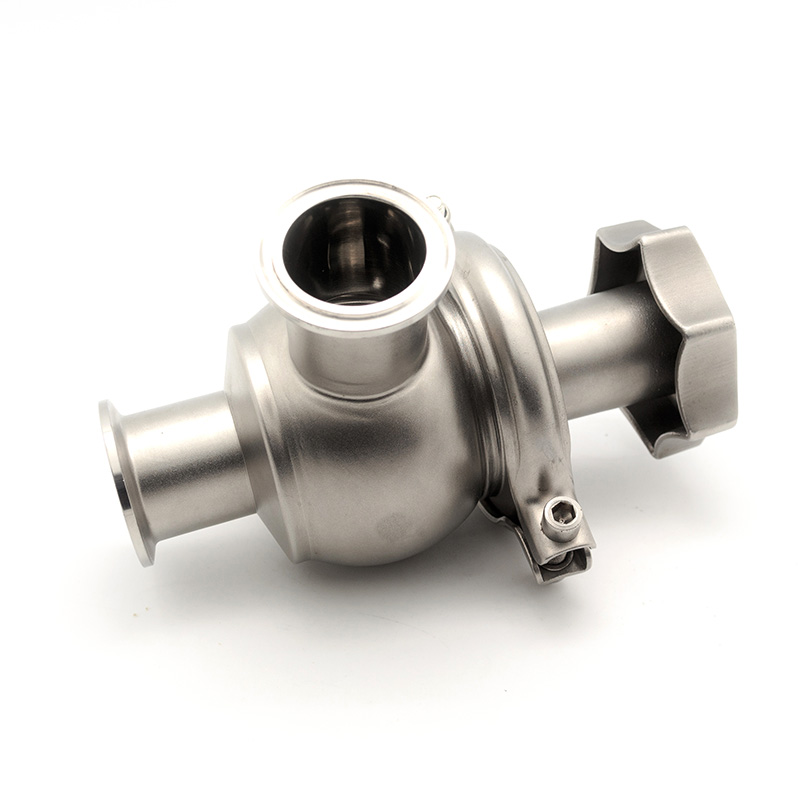

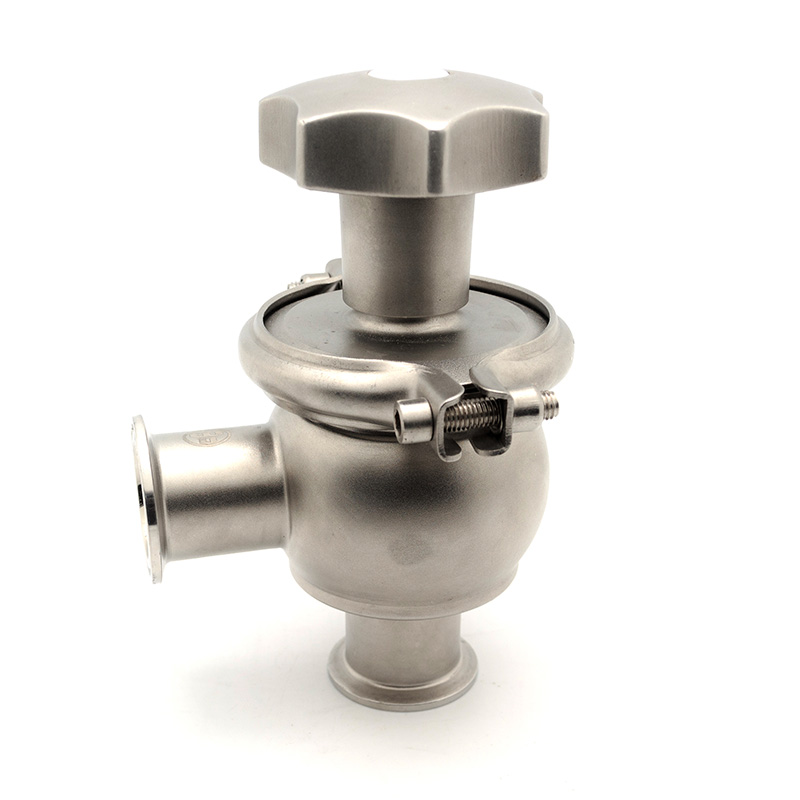

截止阀和分流阀手动流量调节阀 20型焊接/卡箍/外螺纹卫生级 SS304/SS316L 不锈钢

型号:VHH

商品编号:VHH

阀体类型:

端部连接:

操作方式:

阀体:

材质:

尺寸.:

电磁阀:

位置传感器:

概念

VHH系列截止阀和分流阀为饮料、食品、乳制品和制药行业最严格的卫生和无菌工艺要求提供解决方案。该系列阀门凭借其模块化系统提供的丰富选项、易于维护和清洁的特性，以及可满足最新卫生和无菌要求的阀门选项，为高效安全的生产工艺奠定了最佳基础。

技术数据

工作温度范围：-10°C 至 +120°C（EPDM 符合 FDA 标准）

最大工作压力：1000 kPa (10 bar)

最小工作压力：完全真空

执行器气压：500 至 700 kPa（5 至 7 bar）

压缩空气连接：内螺纹 R 1/8" (BSP)

材料

与液体接触的钢制部件：SS304/SS316L

其他钢制部件：SS304

座圈密封件：符合FDA 177.2600标准的EPDM材质

连接方式：夹紧端/焊接端/公头

体型：20、21、30、31、22、32

工作原理

该阀门是一款卫生级模块化气动座阀，应用范围广泛，例如可用作两口或三口截止阀，或三口至五口切换阀。该阀门采用压缩空气远程控制。其活动部件少且结构简单，因此可靠性高，维护成本低。

材料

与液体接触的钢制部件：SS304/SS316L

其他钢制部件：SS304

座圈密封件：符合FDA 177.2600标准的EPDM材质

执行器功能

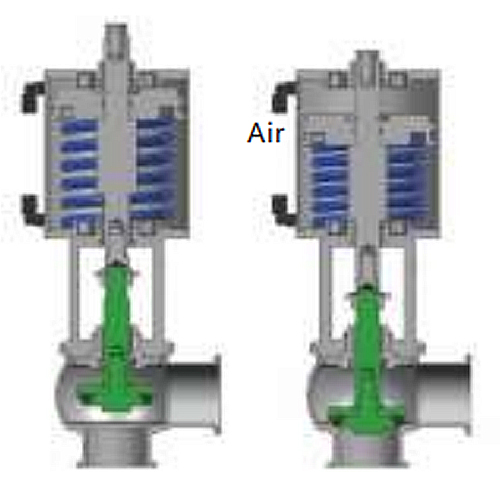

常开（NO）：气动关闭，弹簧开启

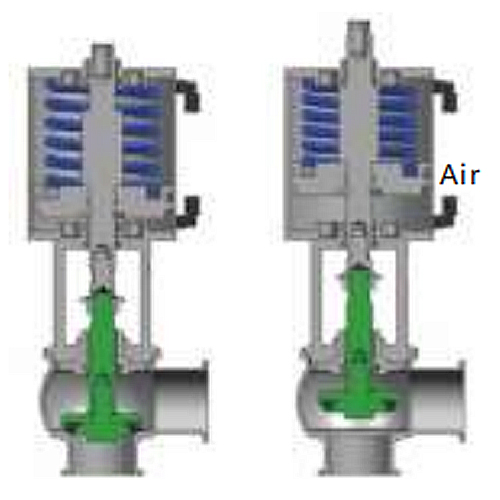

常闭式（NC）：空气开启，弹簧关闭

双驱动（A/A）：气动开启和关闭

设计与功能

FDA 垫圈

夹紧式壳体连接：座环通过夹紧连接夹紧。

表面处理

内表面：光亮抛光，Ra<0.8μm；外表面：哑光或喷砂

选项

1. 连接方式：焊接、三通卡箍、公头部件；2. 1个或2个接近开关
3. 带夹克主体
4. 产品接触介质的密封件材质为硅胶、丁腈橡胶或氟橡胶。5. 外表面处理：镜面
6. 带控制头

注意：无需额外零件即可将操作模式从气动式转换为弹簧式转换为气动式（反之亦然）！

常闭（NC执行器）

常闭（NO执行器）

当空气处于关闭状态时，阀门关闭。

提供插头提升装置以打开。

内置弹簧返回

阀塞关闭

空气供应位置

已停止

阀门打开时，空气

供料后，轴向下

关闭。内置弹簧

将阀塞放回原位

一旦开仓，

空气供应停止

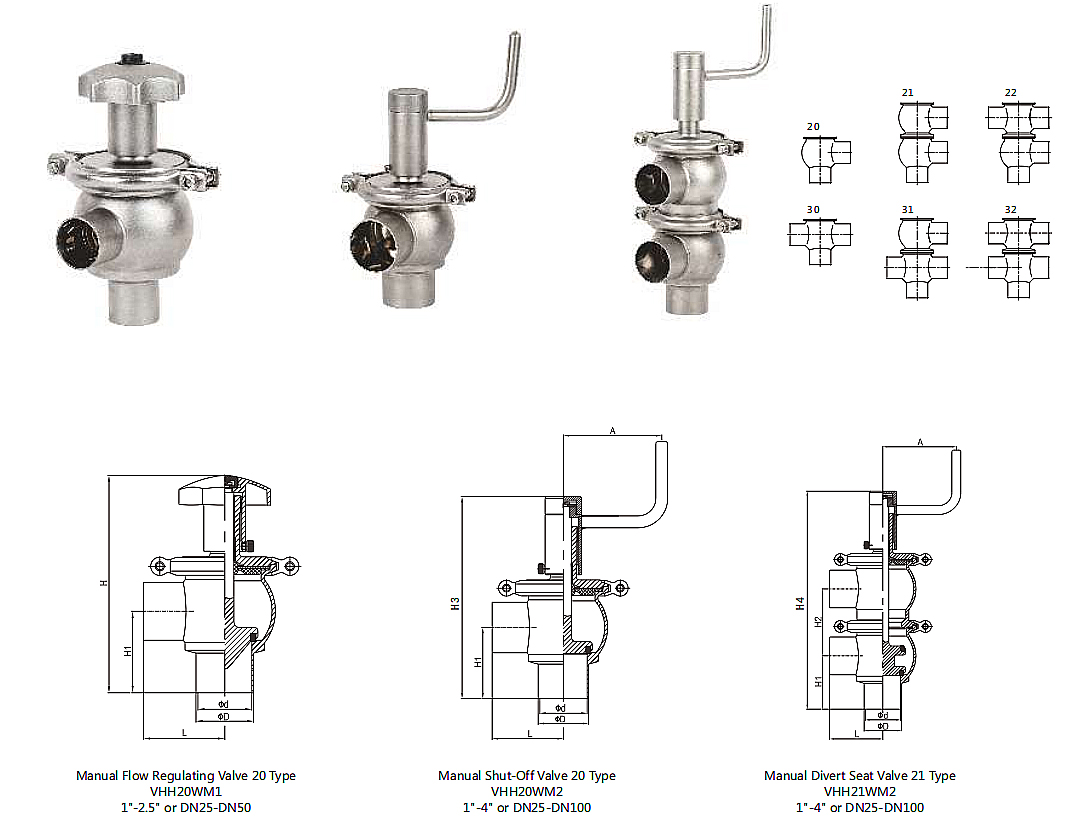

配置和流向选项

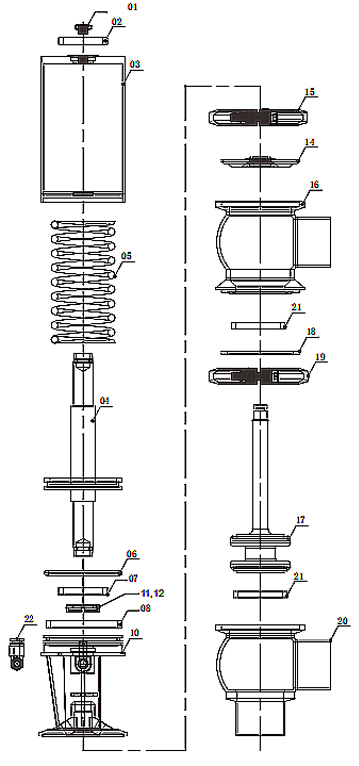

物品	描述	材料	数量
1	消音器	QAI10-4-4	1
2	O型圈	北俄勒冈州	1
3	辛德	SS304	1
4	活塞	SS304	1
5	春天	60Si2MnA	1
6	O型圈	北俄勒冈州	1
7	O型圈	北俄勒冈州	1
8	O型圈	北俄勒冈州	1
9	卡环	SS304	1
10	括号	SS304	1
11	腺	聚偏氟乙烯	1
12	盘子	SS304	1
13	袖子	塑料	1
14	海豹	304+EPDM	1
15	夹钳	SS304	1
16	上瓣膜坏	SS304/SS316L	1
17	阀塞	SS304/SS316	1
18	阀体密封	EPDM	1
19	冷静	SS304	1
20	下阀体	SS304/SS316L	1
21	座圈密封	EPDM	2
材料：接触材料：SS304/SS316L 其他钢制部件：304不锈钢座圈密封件：EPDM、FKM，符合FDA 177.2600标准连接方式：夹紧端/现场端/公头体型：20、21、30、31、22、32
材料：接触材料：SS304/SS316L 其他钢制部件：SS304 座圈密封件：EPDM、FKM，符合FDA 177.2600标准连接方式：夹紧端/现场端/公头体型：20、21、30、31、22、32
表面：内表面：光亮抛光至Ra<0.8μmO 外部表面：哑光或喷砂

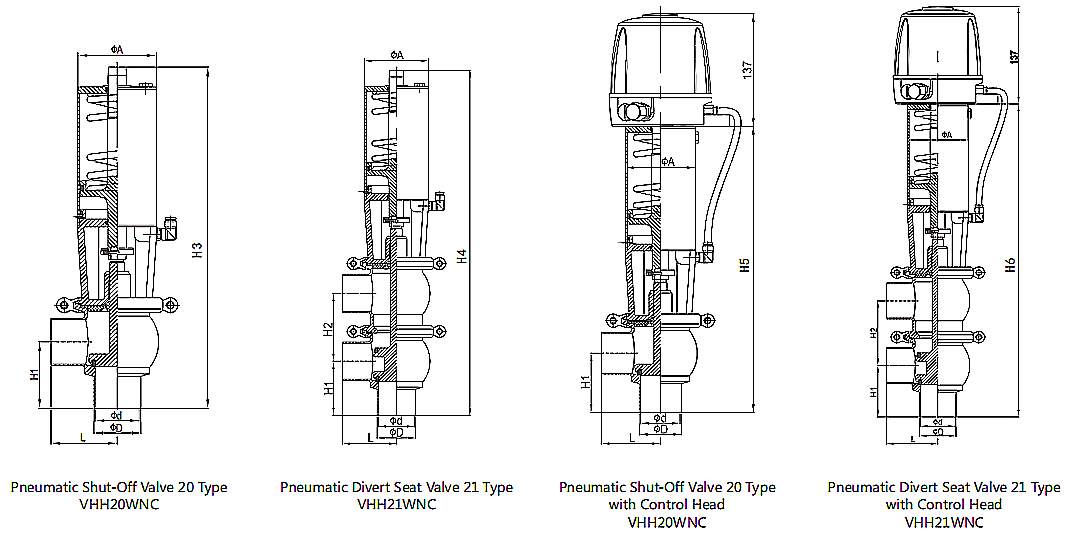

尺寸	d	D	H	H1	H2	H3	H4	一个	L
1英寸	22.4	25.4	192	72	90	204	295	100	72
1¼英寸	28.8	31.8	192	72	90	204	295	100	72
1½英寸	35.1	38.1	192	72	90	204	295	100	72
2英寸	47.8	50.8	192	72	90	204	295	100	72
2½英寸	59.5	63.5	201	75	99	213	312	100	80
3英寸	72.2	76.2	/	98	107	258	364	125	98
3½英寸	84.9	88.9	/	107	120	272	392	125	107
4英寸	97.6	101.6	/	127	135	300	434	125	135
DN25	25	28	192	72	90	204	295	100	72
DN32	31	34	192	72	90	204	295	100	72
DN40	37	40	192	72	90	204	295	100	72
DN50	49	52	192	72	90	204	295	100	72
DN65	66	70	/	98	107	258	364	125	98
DN80	81	85	/	107	120	272	392	125	107
DN100	100	104	/	127	135	300	434	125	135

尺寸	d	D	H1	H2	H3	H4	H5	H6	一个	L
1英寸	22.4	25.4	72	90	367	453	353	439	86	72
1¼英寸	28.8	31.8	72	90	367	453	353	439	86	72
1½英寸	35.1	38.1	72	90	367	453	353	439	86	72
2英寸	47.8	50.8	72	90	367	453	353	439	86	72
2½英寸	59.5	63.5	75	99	373	472	357	456	86	80
3英寸	72.2	76.2	98	107	404	509	388	493	108	98
3½英寸	84.9	88.9	107	120	443	562	428	548	133	107
4英寸	97.6	101.6	127	135	478	612	459	593	152	135
DN25	25	28	72	90	367	453	353	439	86	72
DN32	31	34	72	90	367	453	353	439	86	72
DN40	37	40	72	90	367	453	353	439	86	72
DN50	49	52	72	90	367	453	353	439	86	72
DN65	66	70	98	107	404	509	388	493	108	98
DN80	81	85	107	120	443	562	428	548	133	107
DN100	100	104	127	135	478	612	459	593	152	135
