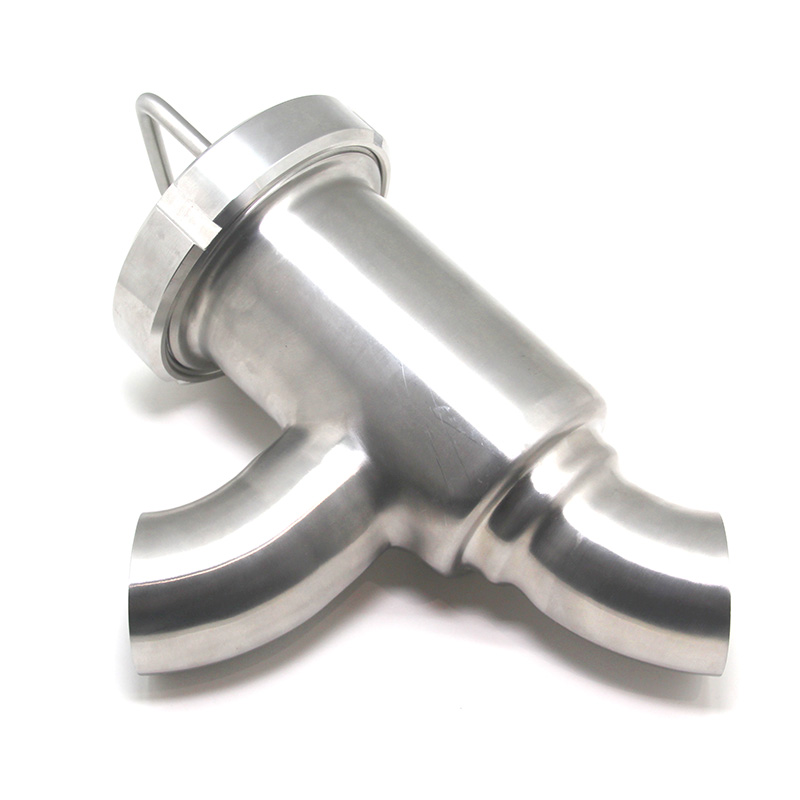

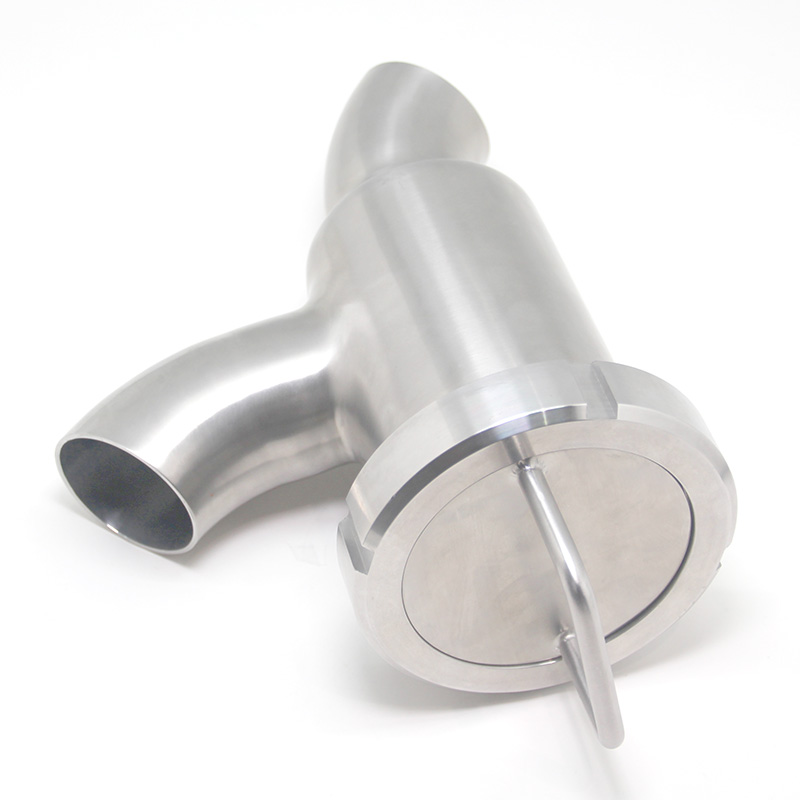

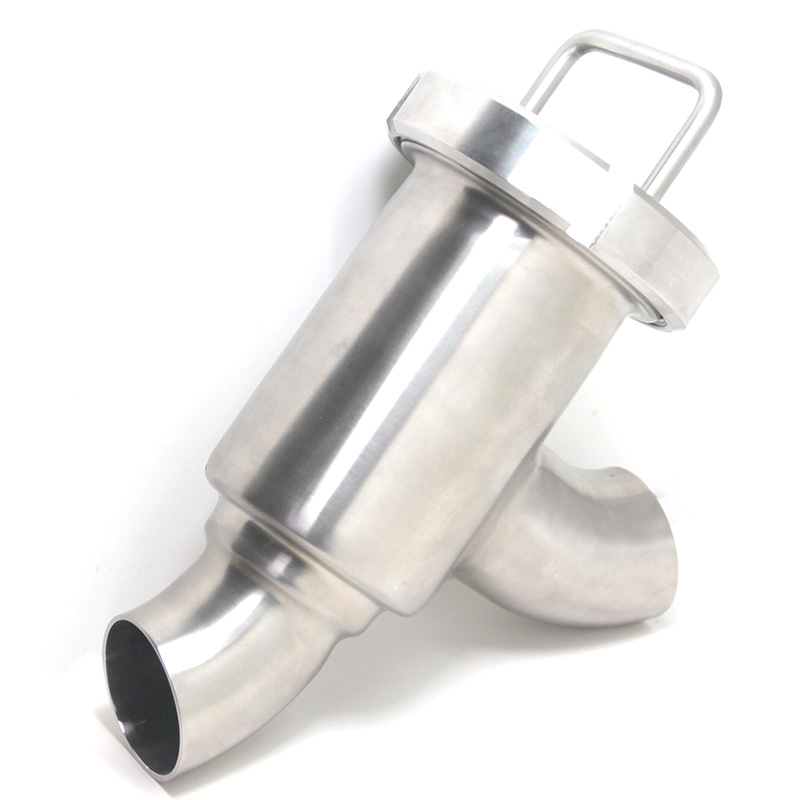

Y型不锈钢过滤器，低压降，SS304/SS316L材质，卫生级卡箍/焊接连接过滤器

型号:TFY02

商品编号:TFY02

端部连接:

阀体:

垫片材料:

尺寸.:

阀门类型:

滤网目数:

表面处理:

立即查询 PDF数据表

描述

应用

TFY系列Y型过滤器主要用于过滤含有固体颗粒的液体，保护泵、仪器和其他设备正常运行。该系列过滤器广泛应用于食品加工、化妆品和部分化工行业，以及制药行业的辅助设备。它们采用卫生设计，用于过滤可能损坏泵和其他设备的颗粒。

功能与设计

无需拆卸滤网即可清洁角型滤网 TFA 和 Y 型滤网 TFY 的滤网。
清洁屏幕，拆卸在线过滤器 TFS 的过滤器。
低压降。

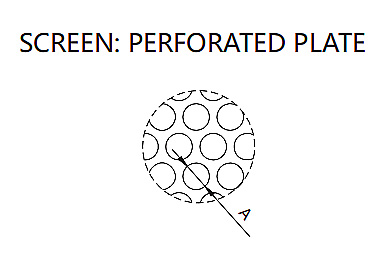

标准穿孔板筛孔尺寸为 2 毫米，可根据要求提供 8 0.5 毫米至 0 3 毫米的孔径。
金属筛网，100目，可根据要求提供80至400目。

运行条件

工作压力：8巴

工作温度：-10℃ 至 120℃（硅）

材料

与液体接触的部件：SS304/SS316L
开槽盖螺母：SS304
垫圈材料：符合FDA 177.2600标准的硅胶

表面处理

缎面抛光或镜面抛光

选项

密封材料：EPDM，符合FDA 177.2600标准的FPM

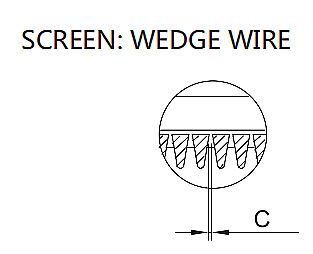

楔形丝网筛可选

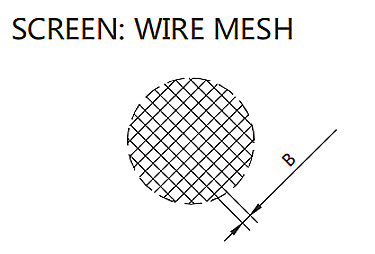

网格等效物	C(mm)	有效表面积(%)		A(mm)	有效表面积(%)		网	线径（毫米）	孔径（毫米）
40	0.40	28		0.5	15		80	0.12	0.198
60	0.30	23		1	28		100	0.1	0.154
80	0.20	17		2	30		120	0.05	0.132
165	0.10	10		5	46		150	0.065	0.104
325	0.05	5		10X1	20		200	0.053	0.074
							250	0.04	0.061
							300	0.035	0.049
							350	0.03	0.042
							400	0.025	0.0385

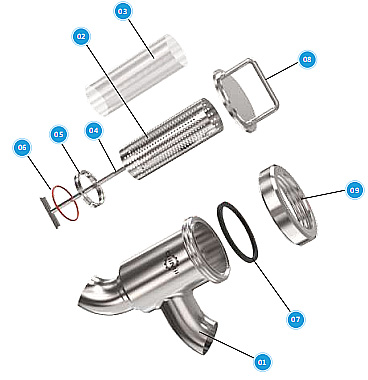

Y型过滤器TFY02

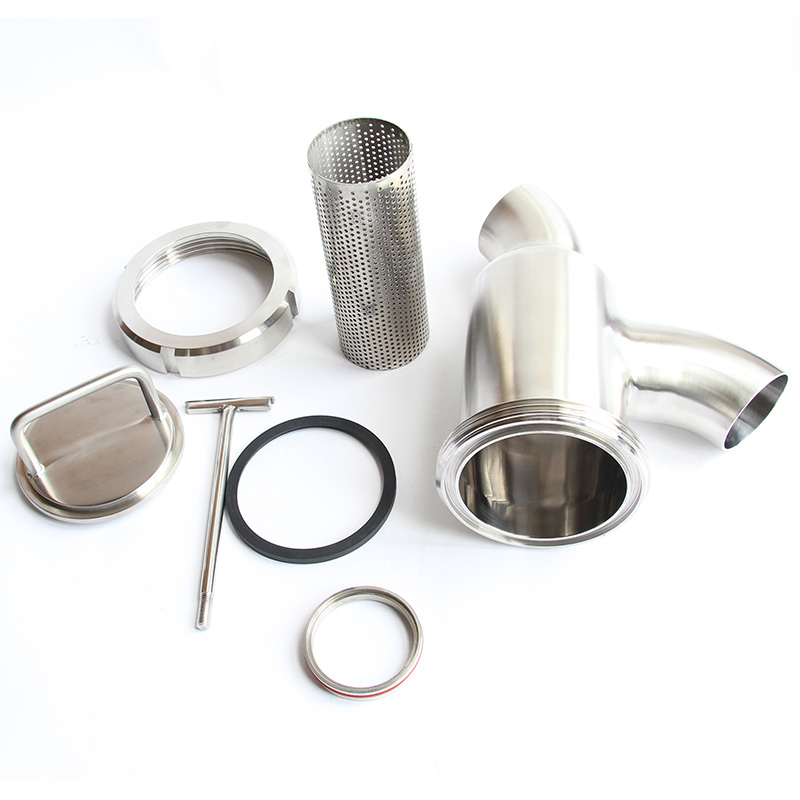

	物品	描述	材料
	1	过滤室	SS304/SS316L
	2	穿孔板筛	SS304/SS316L
	3	金属丝网	SS304/SS316L
	4	定位杆	SS304/SS316L
	5	垫片支架	SS304/SS316L
	6	O型圈	硅
	7	尤能垫片	硅
	8	帽	SS304/SS316L
	9	坚果	SS304

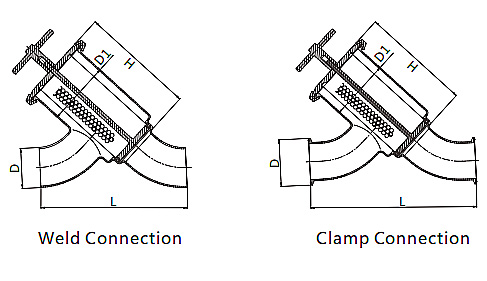

	尺寸	D1	D		G	H	L
	尺寸	D1	焊接	夹钳	线	H	焊接	夹钳	线
	1英寸	51	25.4	50.5	RD40*1/6	100	140	183	178
	1.5英寸	76	38.1	50.5	RD60*1/6	145	165	208	211
	2英寸	89	50.8	64	RD70*1/6	165	210	253	256
	2.5英寸	102	63.5	77.5	RD85*1/6	195	245	288	299
	3英寸	102	76.2	91	RD98*1/6	195	280	323	334
	4英寸	140	101.6	119	RD132*1/6	255	360	403	420
	DN25	51	28	50.5	RD52*1/6	100	140	183	198
	DN40	76	40	50.5	RD65*1/6	145	165	208	229
	DN50	89	52	64	RD78*1/6	165	210	253	276
	DN65	102	70	77.5	RD95*1/6	195	280	336	350
	DN80	114	85	91	RD110*1/6	225	300	356	380
	DN100	140	104	119	RD130*1/4	255	360	416	450
