ISO-K 高品质半接头锻造不锈钢真空半接头 SS304 SS316L 半导体用接头

ISO法兰组装说明

ISO 法兰比 KF 法兰大，与 KF 法兰类似，它们使用定心环进行密封。ISO 法兰广泛用于需要频繁清洁或拆卸的系统中。

连接法兰有两种不同的方法：1. 螺栓连接（ISO-F，见图C）或 2. 爪形卡箍连接（ISO-K，见图A）。这两种法兰外观差异很大，但都可以用单个爪形卡箍连接在一起（见图B）。

A. 带双爪夹具的 ISO-K 法兰
B. ISO-K 法兰，带单爪夹具
C. ISO-F 法兰
D. ISO-K 法兰和不可旋转式带可旋转螺栓环

应用程序

KF法兰采用304不锈钢制成，无性别设计，可广泛应用于各种领域，包括：

• ISO-KF管件可广泛应用于各种领域，包括：
• 粗加工和前线管道
• 小型系统
• 需要频繁清洁或改造的系统
• 研究和教学实验室
• ISO-KF组件主要设计用于低于大气压的环境，因为使用了大量的弹性体密封件。

描述

ISO-KF 系统是一种模块化、模块化的管道系统构建方法。使用 ISO 组件具有诸多优势。由于组件尺寸标准化，相同尺寸的弯头、三通、十字接头或阀门可以互换使用。法兰采用无性别设计，密封件对称，因此组件可以旋转。使用 ISO 组件，系统组装快速高效。图 1 显示了 10、16、25、40 和 50 号法兰的 ISO 尺寸。本目录中所有标称直径相同的 ISO-KF 法兰均采用这些尺寸。

材质和尺寸

• 法兰、盲板、管件：不锈钢 304、316L 或铝
• 夹具：铝制或304不锈钢
• O型圈：氟橡胶/丁腈橡胶/三元乙丙橡胶
• 尺寸：KF10-KF50（见图1）

真空范围

弹性体密封件：≥ 1 x 10⁻⁸ Torr

温度范围

氟橡胶：-50°C 至 200°C

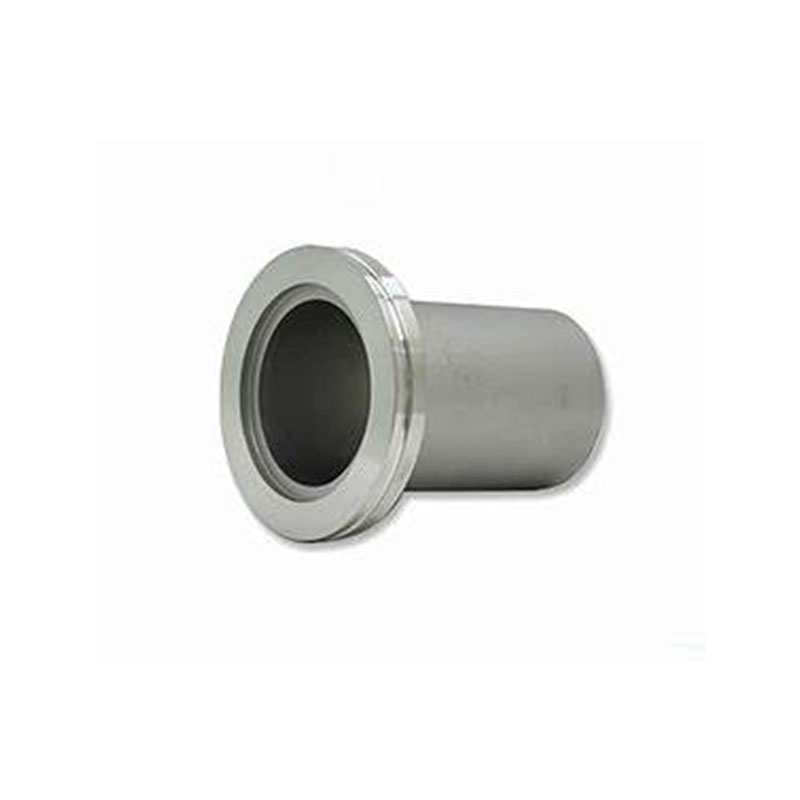

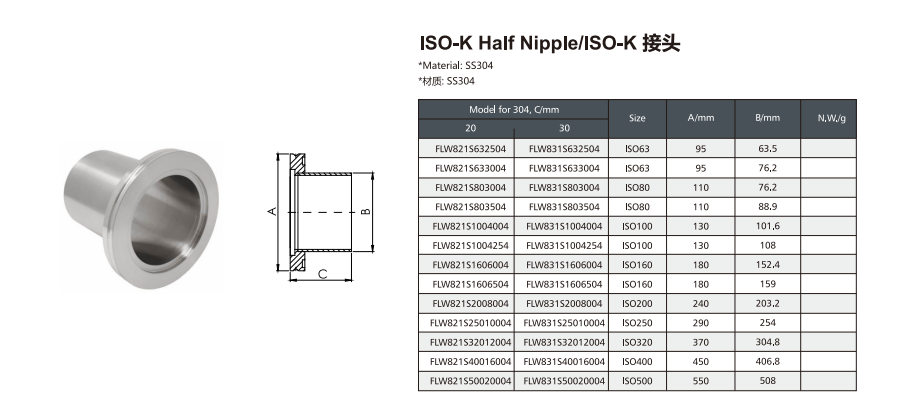

ISO-K 半乳头

*材质：SS304/SS316L

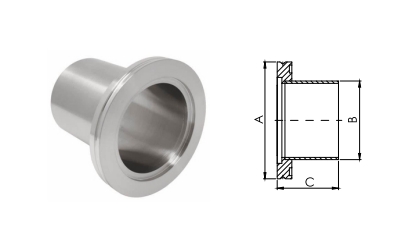

	304 型号		尺寸	A/mm	B/mm
	C=30mm	C=100毫米
	FLW731S632504	FLW711S63250L1004	ISO63	95	63.5
	FLW731S633004	FLW711S63300L1004	ISO63	95	76.2
	FLW731S803004	FLW711S80300L1004	ISO80	110	76.2
	FLW731S803504	FLW711S80350L1004	ISO80	110	88.9
	FLW731S1004004	FLW711S100400L1004	ISO100	130	101.6
	FLW731S1004254	FLW711S100425L1004	ISO100	130	108
	FLW731S1606004	FLW711S160600L1004	ISO160	180	152.4
	FLW731S1606504	FLW711S160650L1004	ISO160	180	159
	FLW731S2008004	FLW711S200800L1004	ISO200	240	203.2
	FLW731S25010004	FLW711S2501000L1004	ISO250	290	254
	FLW731S32012004	FLW711S3201200L1004	ISO320	370	304.8
	FLW731S40016004	FLW711S4001600L1004	ISO400	450	406.8
	FLW731S50020004	FLW711S5002000L1004	ISO500	550	508
