不锈钢真空 ISO63-ISO500 法兰 ISO-F 固定螺栓连接盲板法兰 SS304 SS316L 真空盲板法兰

ISO法兰组装说明

ISO 法兰比 KF 法兰大，与 KF 法兰类似，它们使用定心环进行密封。ISO 法兰广泛用于需要频繁清洁或拆卸的系统中。

连接法兰有两种不同的方法：1. 螺栓连接（ISO-F，见图C）或 2. 爪形卡箍连接（ISO-K，见图A）。这两种法兰外观差异很大，但都可以用单个爪形卡箍连接在一起（见图B）。

A. 带双爪夹具的 ISO-K 法兰
B. ISO-K 法兰，带单爪夹具
C. ISO-F 法兰
D. ISO-K 法兰和不可旋转式带可旋转螺栓环

应用程序

KF法兰采用304不锈钢制成，无性别设计，可广泛应用于各种领域，包括：

• ISO-KF管件可广泛应用于各种领域，包括：
• 粗加工和前线管道
• 小型系统
• 需要频繁清洁或改造的系统
• 研究和教学实验室
• ISO-KF组件主要设计用于低于大气压的环境，因为使用了大量的弹性体密封件。

描述

ISO-KF 系统是一种模块化、模块化的管道系统构建方法。使用 ISO 组件具有诸多优势。由于组件尺寸标准化，相同尺寸的弯头、三通、十字接头或阀门可以互换使用。法兰采用无性别设计，密封件对称，因此组件可以旋转。使用 ISO 组件，系统组装快速高效。图 1 显示了 10、16、25、40 和 50 号法兰的 ISO 尺寸。本目录中所有标称直径相同的 ISO-KF 法兰均采用这些尺寸。

材质和尺寸

• 法兰、盲板、管件：不锈钢 304、316L 或铝
• 夹具：铝制或304不锈钢
• O型圈：氟橡胶/丁腈橡胶/三元乙丙橡胶
• 尺寸：KF10-KF50（见图1）

真空范围

弹性体密封件：≥ 1 x 10⁻⁸ Torr

温度范围

氟橡胶：-50°C 至 200°C

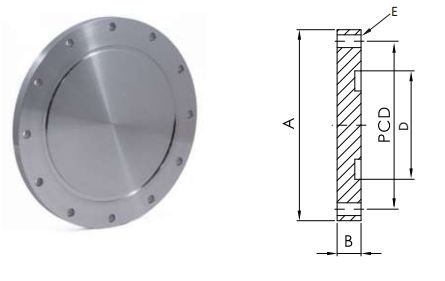

ISO-F 固定螺栓连接盲板

*材质：SS304/SS316L

	304 型号	尺寸（ISO/NW）	A/mm	B/mm	直径/毫米	E(*否)	PCD
	FBB83H1S634	63	130	12	70	9*4	110
	FBB83H1S804	80	145	12	83	9*8	125
	FBB83H1S1004	100	165	12	102	9*8	145
	FBB83H1S1604	160	225	16	153	11*8	200
	FBB83H1S2004	200	285	16	213	11*12	260
	FBB83H1S2504	250	335	16	261	11*12	310
	FBB83H1S3204	320	425	20	318	14*12	395
	FBB83H1S4004	400	510	20	400	14*16	480
	FBB83H1S5004	500	610	20	501	14*16	580
	FBB83H1S6304	630	750	24	651	14*20	720
