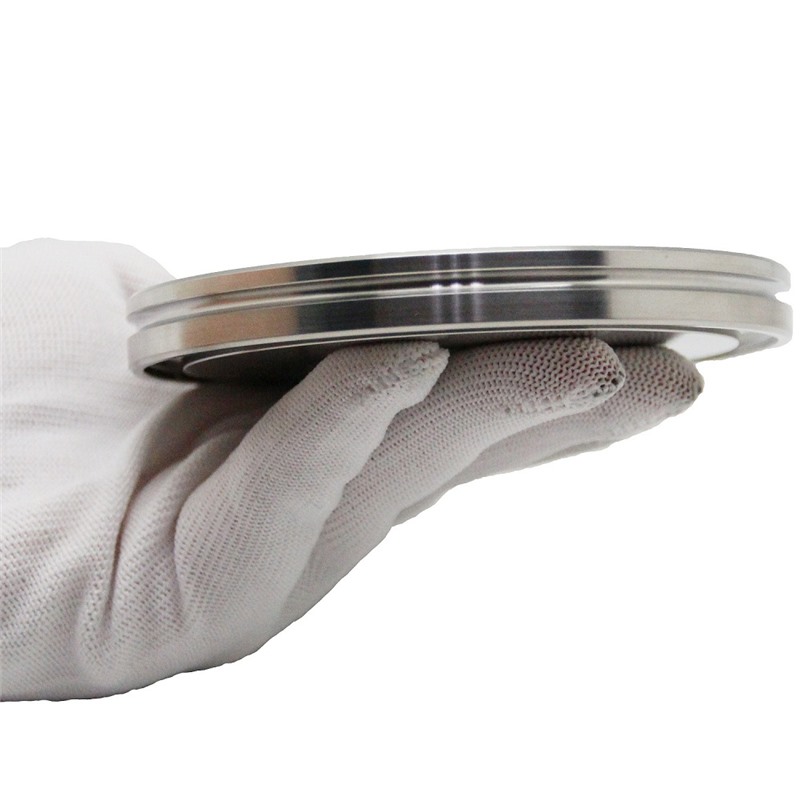

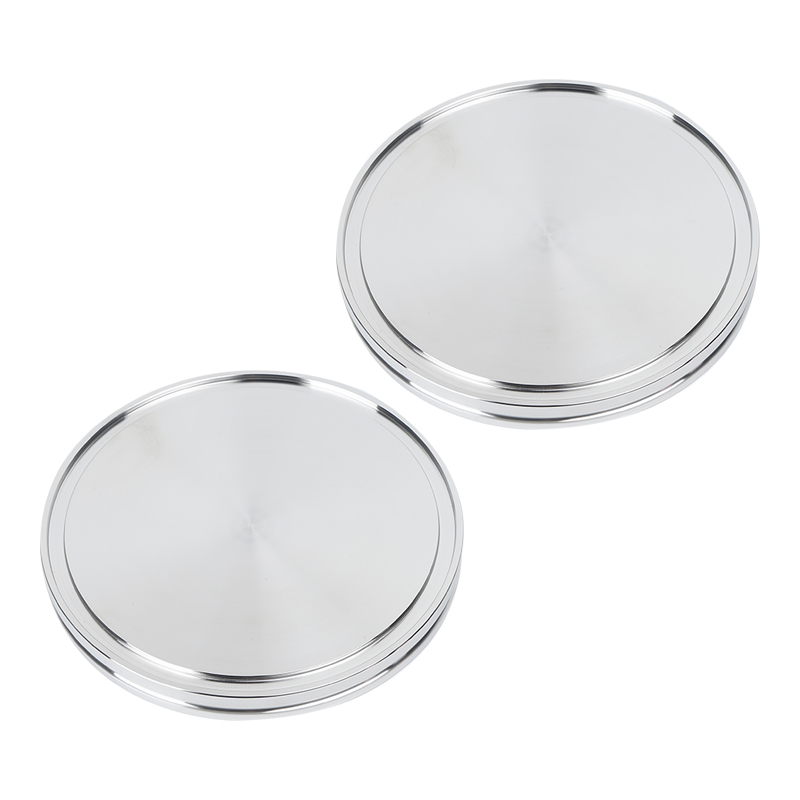

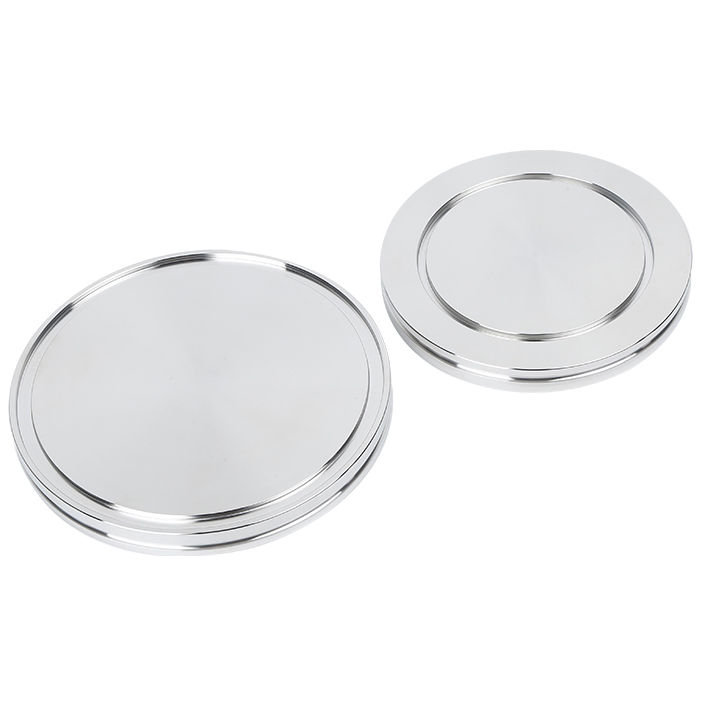

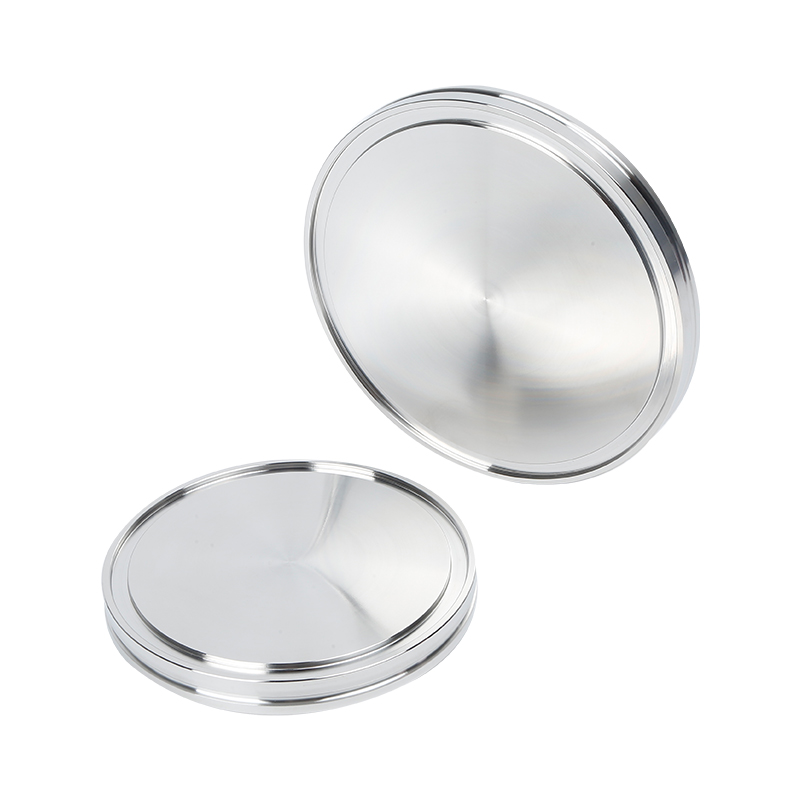

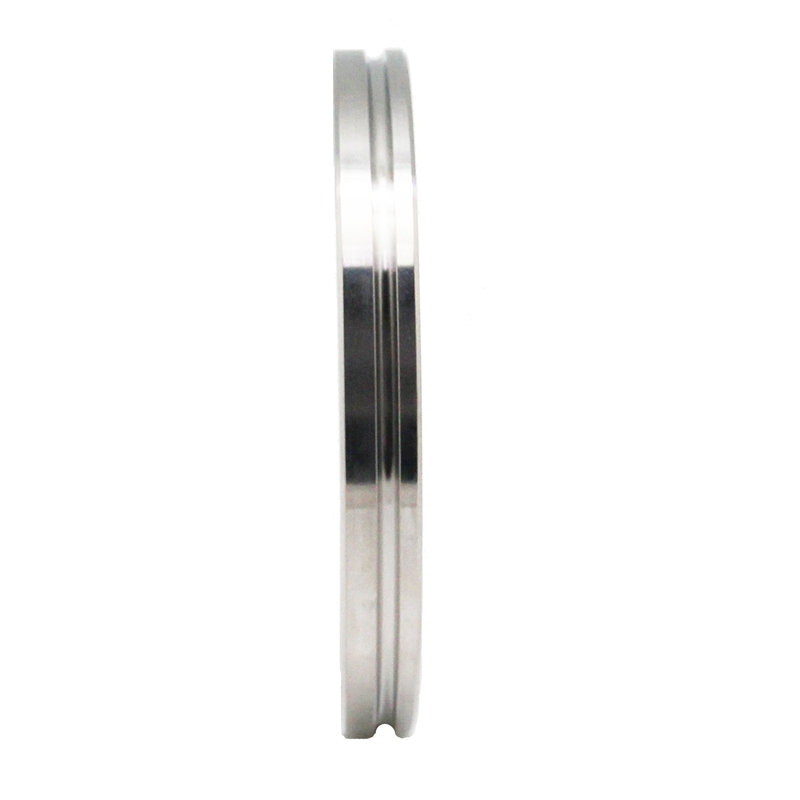

真空不锈钢盲板法兰 盲板法兰端盖 SS304 SS316L ISO-K 爪式夹紧盲板法兰，适用于半导体行业

ISO法兰组装说明

ISO 法兰比 KF 法兰大，与 KF 法兰类似，它们使用定心环进行密封。ISO 法兰广泛用于需要频繁清洁或拆卸的系统中。

连接法兰有两种不同的方法：1. 螺栓连接（ISO-F，见图C）或 2. 爪形卡箍连接（ISO-K，见图A）。这两种法兰外观差异很大，但都可以用单个爪形卡箍连接在一起（见图B）。

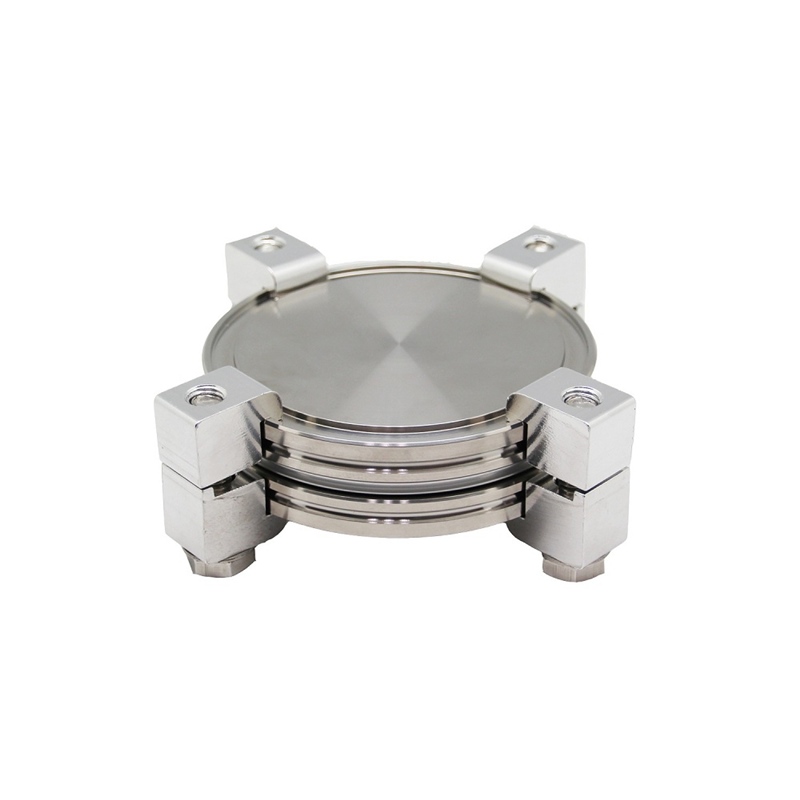

A. 带双爪夹具的 ISO-K 法兰
B. ISO-K 法兰，带单爪夹具
C. ISO-F 法兰
D. ISO-K 法兰和不可旋转式带可旋转螺栓环

应用程序

KF法兰采用304不锈钢制成，无性别设计，可广泛应用于各种领域，包括：

• ISO-KF管件可广泛应用于各种领域，包括：
• 粗加工和前线管道
• 小型系统
• 需要频繁清洁或改造的系统
• 研究和教学实验室
• ISO-KF组件主要设计用于低于大气压的环境，因为使用了大量的弹性体密封件。

描述

ISO-KF 系统是一种模块化、模块化的管道系统构建方法。使用 ISO 组件具有诸多优势。由于组件尺寸标准化，相同尺寸的弯头、三通、十字接头或阀门可以互换使用。法兰采用无性别设计，密封件对称，因此组件可以旋转。使用 ISO 组件，系统组装快速高效。图 1 显示了 10、16、25、40 和 50 号法兰的 ISO 尺寸。本目录中所有标称直径相同的 ISO-KF 法兰均采用这些尺寸。

材质和尺寸

• 法兰、盲板、管件：不锈钢 304、316L 或铝
• 夹具：铝制或304不锈钢
• O型圈：氟橡胶/丁腈橡胶/三元乙丙橡胶
• 尺寸：KF10-KF50（见图1）

真空范围

弹性体密封件：≥ 1 x 10⁻⁸ Torr

温度范围

氟橡胶：-50°C 至 200°C

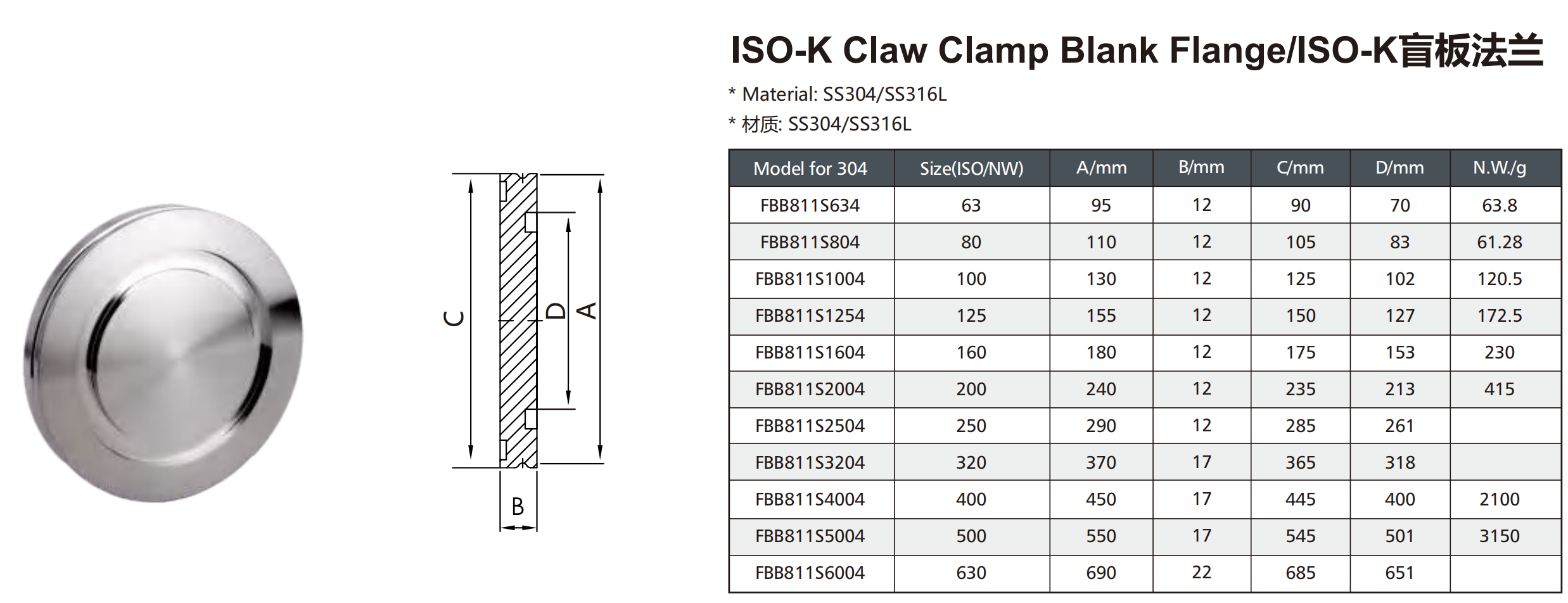

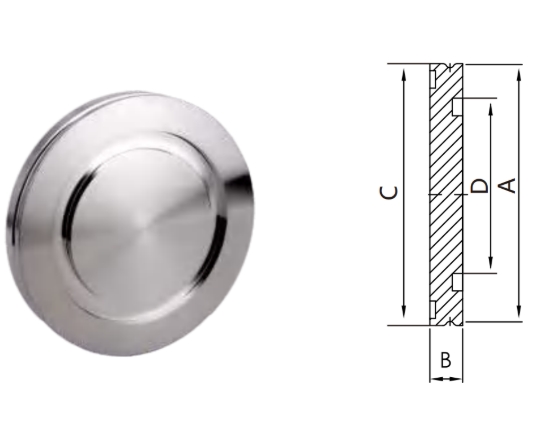

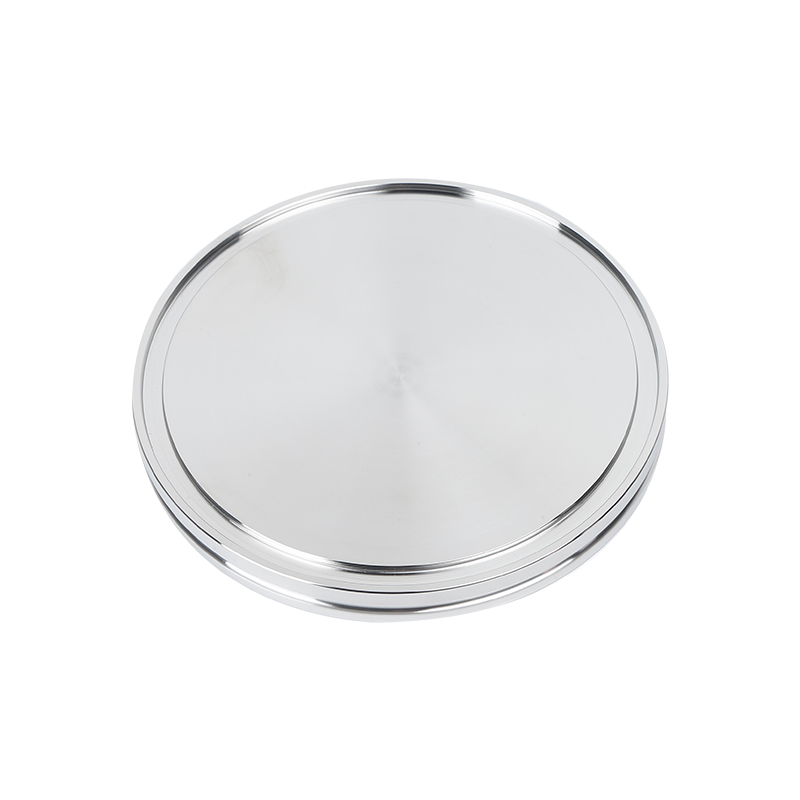

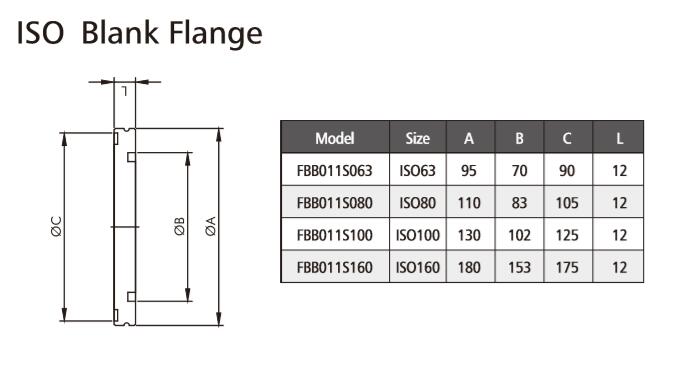

ISO-K 爪夹盲板

*材质：SS304/SS316L

	304 型号	尺寸（ISO/NW）	A/mm	B/mm	厘米/毫米	直径/毫米	净重/克
	FBB821S634	63	95	12	90	70	640
	FBB821S804	80	110	12	105	83	860
	FBB821S1003	100	130	12	125	102	1205
	FBB821S1254	125	155	12	150	127	1725
	FBB821S1604	160	180	12	175	153	2300
	FBB821S2004	200	240	12	235	213	4150
	FBB821S2504	250	290	12	285	261
	FBB821S3204	320	370	17	365	318
	FBB821S4004	400	450	17	445	400	21000
	FBB821S5004	500	550	17	545	501	31500
	FBB821S6304	630	690	22	685	651
