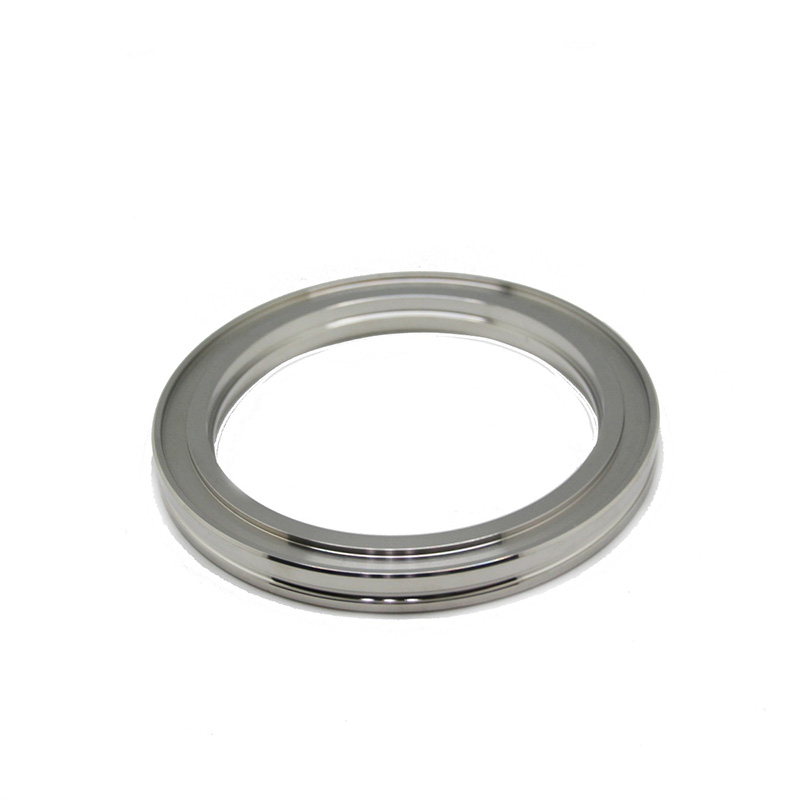

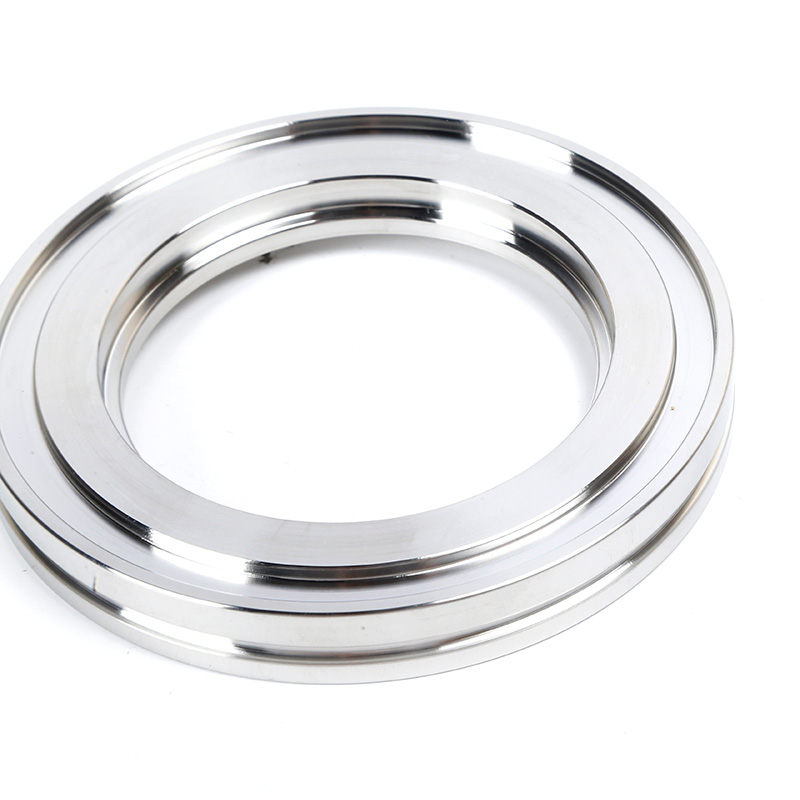

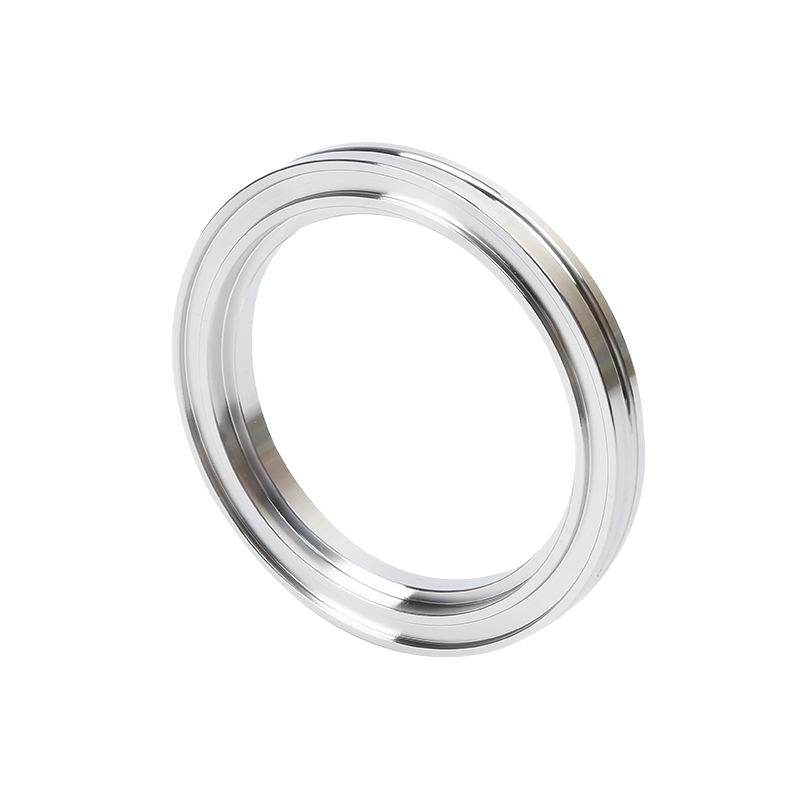

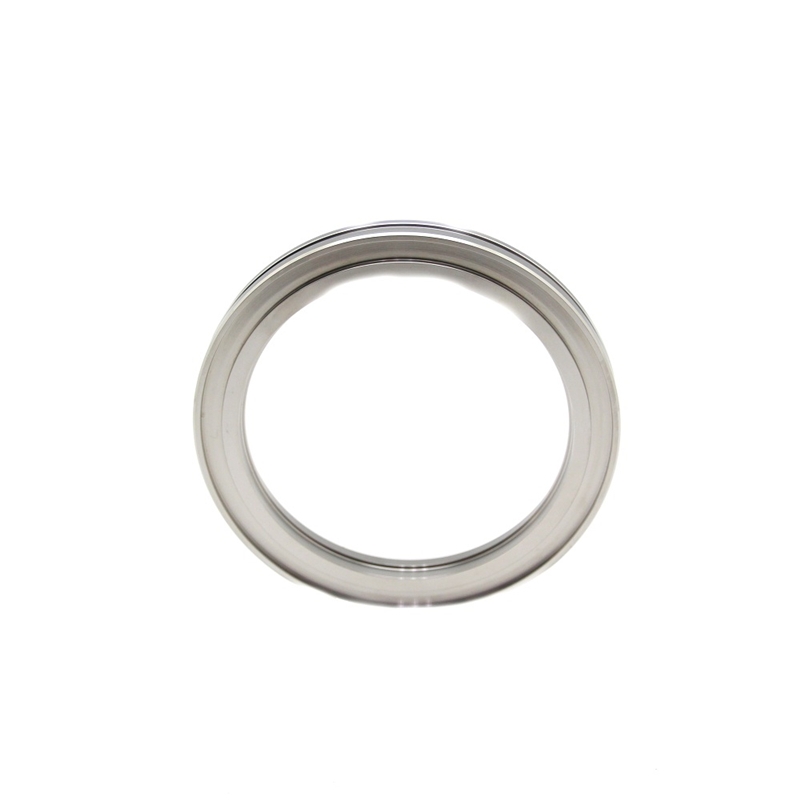

ISO-K 爪式卡箍通孔法兰不锈钢高真空 ISO63-ISO630 接头 SS304 SS316L 爪式卡箍通孔法兰

ISO法兰组装说明

ISO 法兰比 KF 法兰大，与 KF 法兰类似，它们使用定心环进行密封。ISO 法兰广泛用于需要频繁清洁或拆卸的系统中。

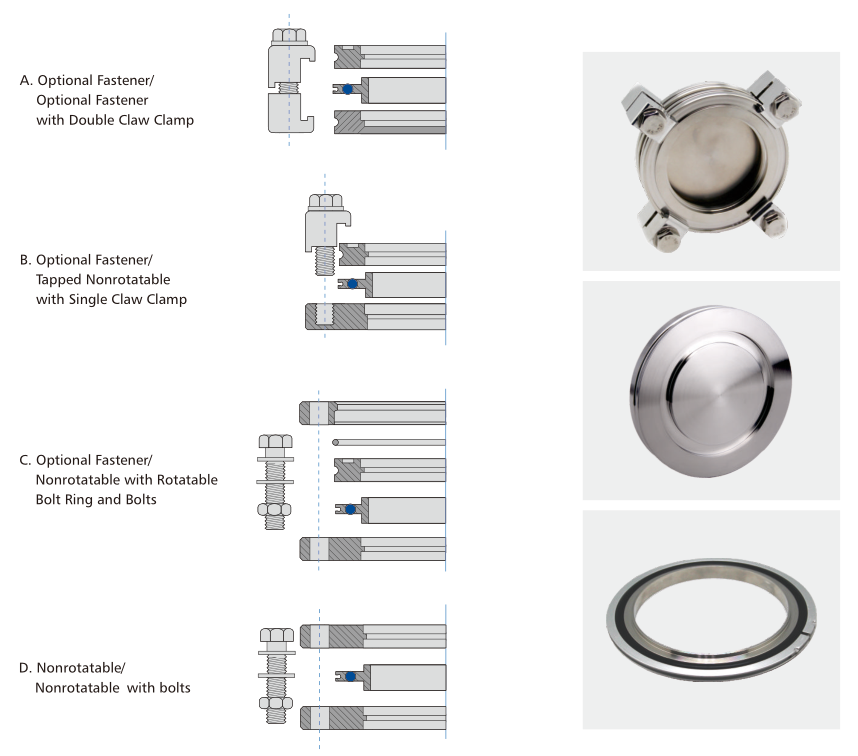

连接法兰有两种不同的方法：1. 螺栓连接（ISO-F，见图C）或 2. 爪形卡箍连接（ISO-K，见图A）。这两种法兰外观差异很大，但都可以用单个爪形卡箍连接在一起（见图B）。

A. 带双爪夹具的 ISO-K 法兰
B. ISO-K 法兰，带单爪夹具
C. ISO-F 法兰
D. ISO-K 法兰和不可旋转式带可旋转螺栓环

应用程序

KF法兰采用304不锈钢制成，无性别设计，可广泛应用于各种领域，包括：

• ISO-KF管件可广泛应用于各种领域，包括：
• 粗加工和前线管道
• 小型系统
• 需要频繁清洁或改造的系统
• 研究和教学实验室
• ISO-KF组件主要设计用于低于大气压的环境，因为使用了大量的弹性体密封件。

描述

ISO-KF 系统是一种模块化、模块化的管道系统构建方法。使用 ISO 组件具有诸多优势。由于组件尺寸标准化，相同尺寸的弯头、三通、十字接头或阀门可以互换使用。法兰采用无性别设计，密封件对称，因此组件可以旋转。使用 ISO 组件，系统组装快速高效。图 1 显示了 10、16、25、40 和 50 号法兰的 ISO 尺寸。本目录中所有标称直径相同的 ISO-KF 法兰均采用这些尺寸。

材质和尺寸

• 法兰、盲板、管件：不锈钢 304、316L 或铝
• 夹具：铝制或304不锈钢
• O型圈：氟橡胶/丁腈橡胶/三元乙丙橡胶
• 尺寸：KF10-KF50（见图1）

真空范围

弹性体密封件：≥ 1 x 10⁻⁸ Torr

温度范围

氟橡胶：-50°C 至 200°C

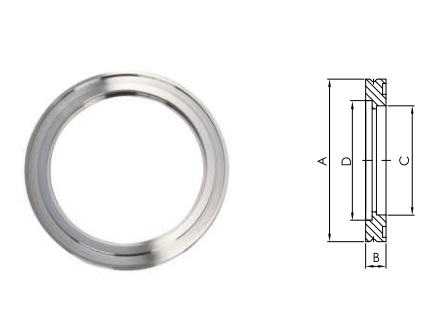

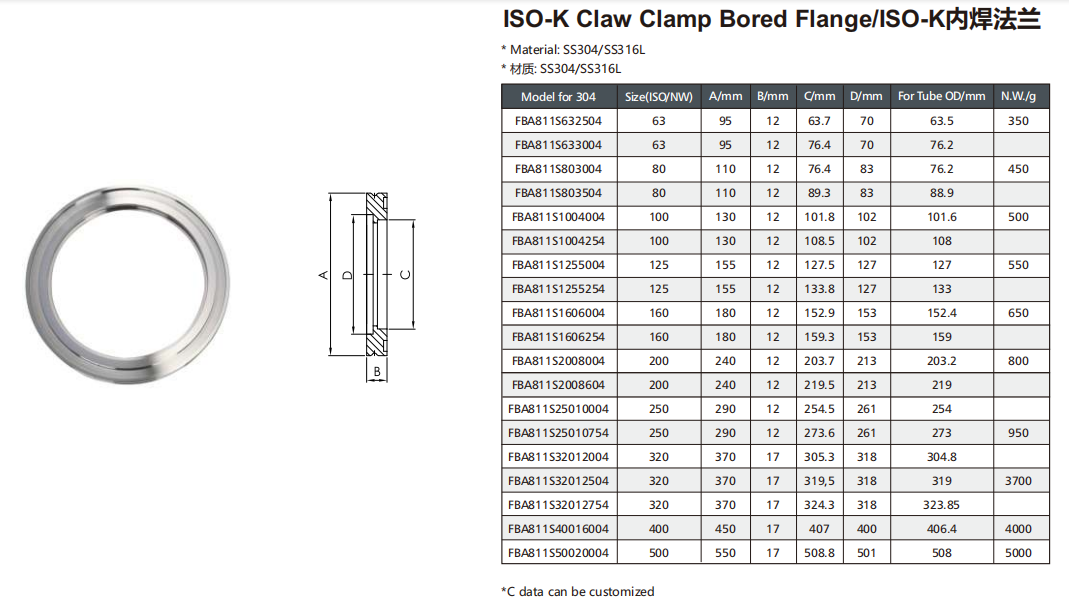

ISO-K 爪夹式钻孔法兰

*材质：SS304/SS316L

	304 型号	尺寸（ISO/NW）	A/mm	B/mm	厘米/毫米	直径/毫米	管外径/毫米	净重/克
	FBA821S632504	63	95	12	63.7	70	63.5	320
	FBA821S633004	63	95	12	76.4	70	76.2	260
	FBA821S803004	80	110	12	76.4	83	76.2	450
	FBA821S803504	80	110	12	89.3	83	88.9	335
	FBA821S1004004	100	130	12	101.8	102	101.6	500
	FBA821S1004254	100	130	12	108.5	102	108	415
	FBA821S1255004	125	155	12	127.5	127	127	550
	FBA821S1255254	125	155	12	133.8	127	133	500
	FBA821S1606004	160	180	12	152.9	153	152.4	650
	FBA821S1606254	160	180	12	159.3	153	159	550
	FBA821S2008004	200	240	12	203.7	213	203.2	1100
	FBA821S2008604	200	240	12	219.5	213	219	800
	FBA821S25010004	250	290	12	254.5	261	254
	FBA821S25010754	250	290	12	273.6	261	273	950
	FBA821S32012004	320	370	17	305.3	318	304.8
	FBA821S32012504	320	370	17	319.5	318	319	3700
	FBA821S32012754	320	370	17	324.3	318	323.85
	FBA821S40016004	400	450	17	407	400	406.4	4000
	FBA821S50020004	500	550	17	508.8	501	508	5000
