真空 ISO-K 柔性波纹管 SS304 SS316L ISO63-ISO200 柔性波纹管不锈钢真空接头，适用于半导体

型号:FVS01

商品编号:FVS01

尺寸.:

长度:

材质:

ISO法兰组装说明

ISO 法兰比 KF 法兰大，与 KF 法兰类似，它们使用定心环进行密封。ISO 法兰广泛用于需要频繁清洁或拆卸的系统中。

连接法兰有两种不同的方法：1. 螺栓连接（ISO-F，见图C）或 2. 爪形卡箍连接（ISO-K，见图A）。这两种法兰外观差异很大，但都可以用单个爪形卡箍连接在一起（见图B）。

A. 带双爪夹具的 ISO-K 法兰
B. ISO-K 法兰，带单爪夹具
C. ISO-F 法兰
D. ISO-K 法兰和不可旋转式带可旋转螺栓环

应用程序

KF法兰采用304不锈钢制成，无性别设计，可广泛应用于各种领域，包括：

ISO-KF管件可广泛应用于各种领域，包括：
粗加工和前线管道
小型系统
需要频繁清洁或改造的系统
研究和教学实验室
ISO-KF组件主要设计用于低于大气压的环境，因为使用了大量的弹性体密封件。

描述

ISO-KF 系统是一种模块化、模块化的管道系统构建方法。使用 ISO 组件具有诸多优势。由于组件尺寸标准化，相同尺寸的弯头、三通、十字接头或阀门可以互换使用。法兰采用无性别设计，密封件对称，因此组件可以旋转。使用 ISO 组件，系统组装快速高效。图 1 显示了 10、16、25、40 和 50 号法兰的 ISO 尺寸。本目录中所有标称直径相同的 ISO-KF 法兰均采用这些尺寸。

ISO-KF管件可广泛应用于各种领域，包括：

• 粗装和前线管道

• 小型系统

• 需要频繁清洁或改造的系统

• 研究和教学实验室 ISO-KF 组件主要设计用于低于大气压的环境。

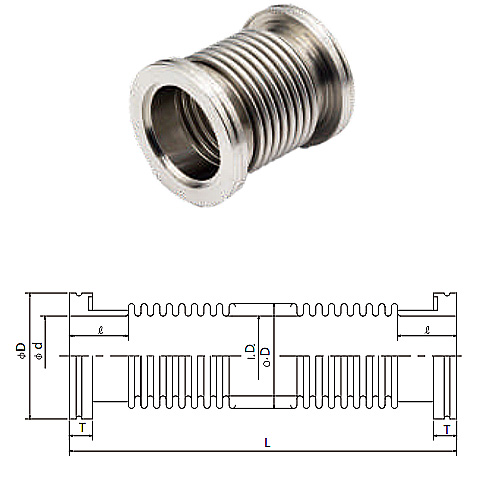

ISO-K波纹管

*材质：软管：SUS304、SUS316L

*NW法兰：SUS304、SUS316L

工作压力：真空至大气压

真空范围：1×10⁻⁹托

*软管厚度：0.2mm（适用于ISO63-ISO100）

0.25mm（ISO125-ISO160）

ISO200 时为 0.3 毫米

304 型号	尺寸	内径/毫米	外径/毫米	直径/毫米	升/毫米	升/毫米
FVS011M63L1004	ISO63	65	86	95	25	100
FVS011M80L1004	ISO80	80	100	110	25	100
FVS011M100L1004	ISO100	100	125	130	25	100
FVS011M125L1004	ISO125	125	150	155	25	100
FVS011M160L1004	ISO160	150	178	180	25	100
FVS011M200L1004	ISO200	200	230	240	25	100
