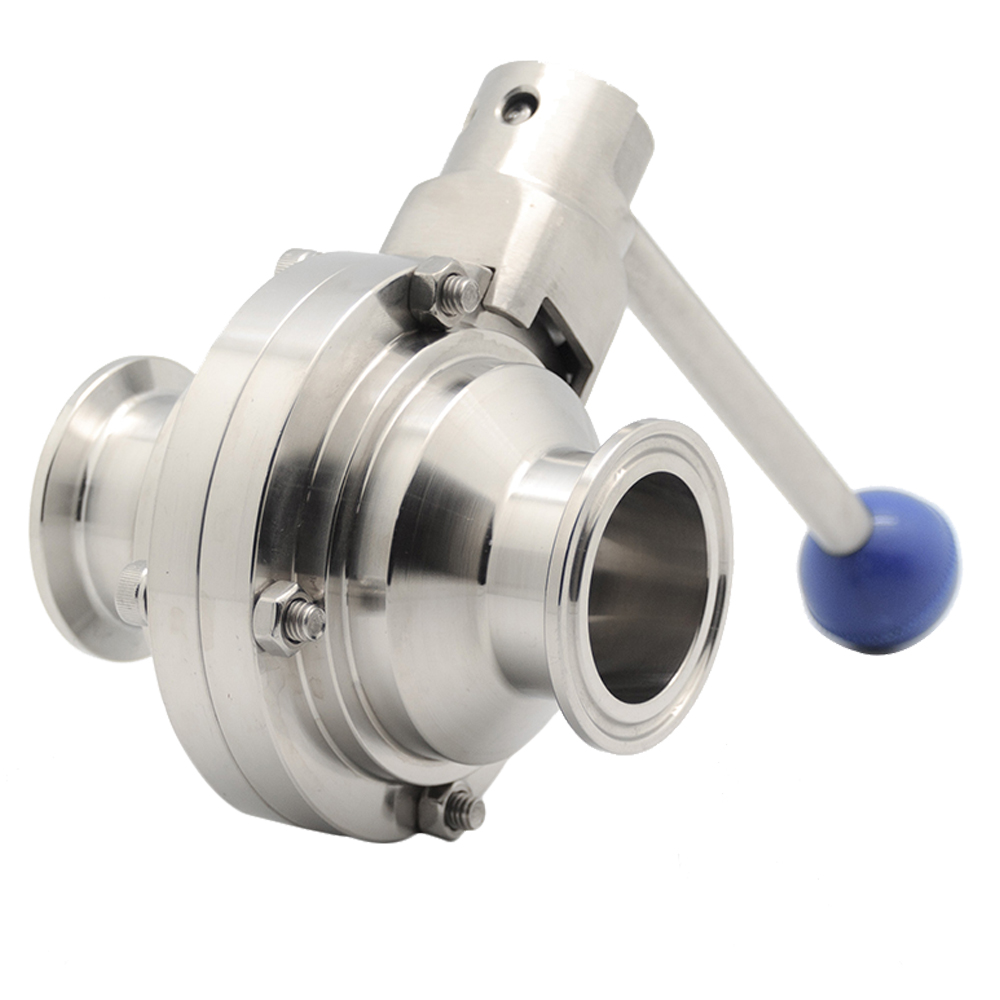

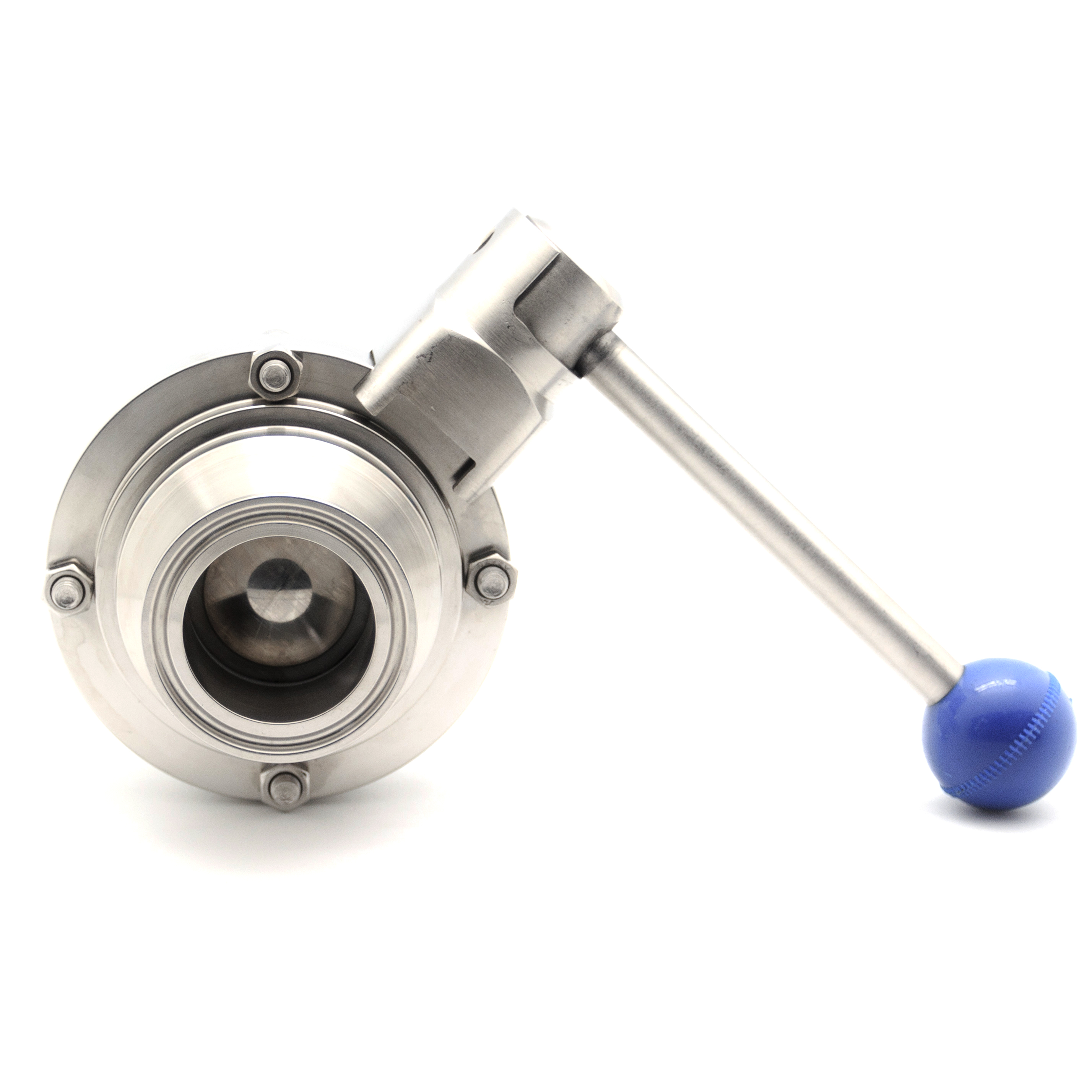

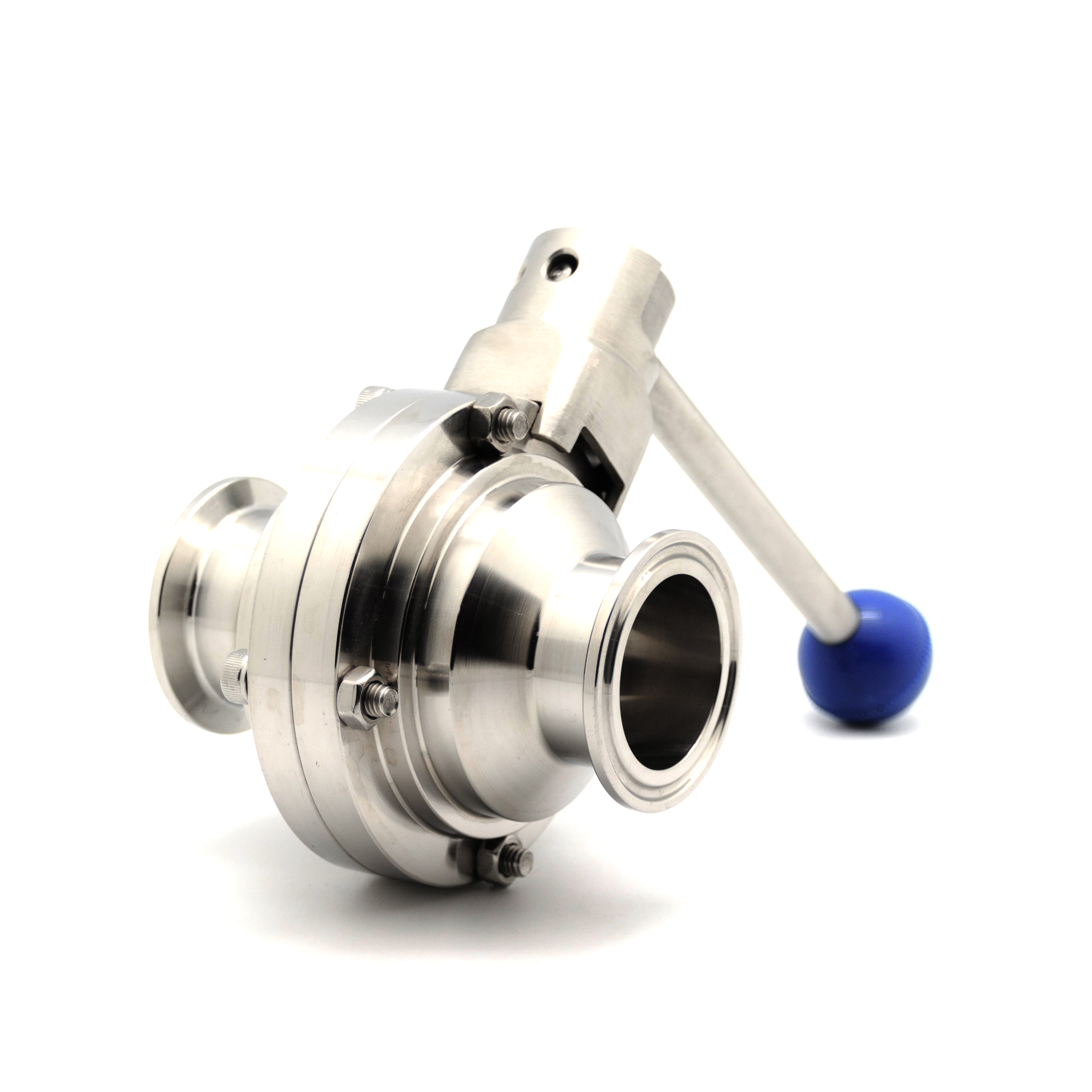

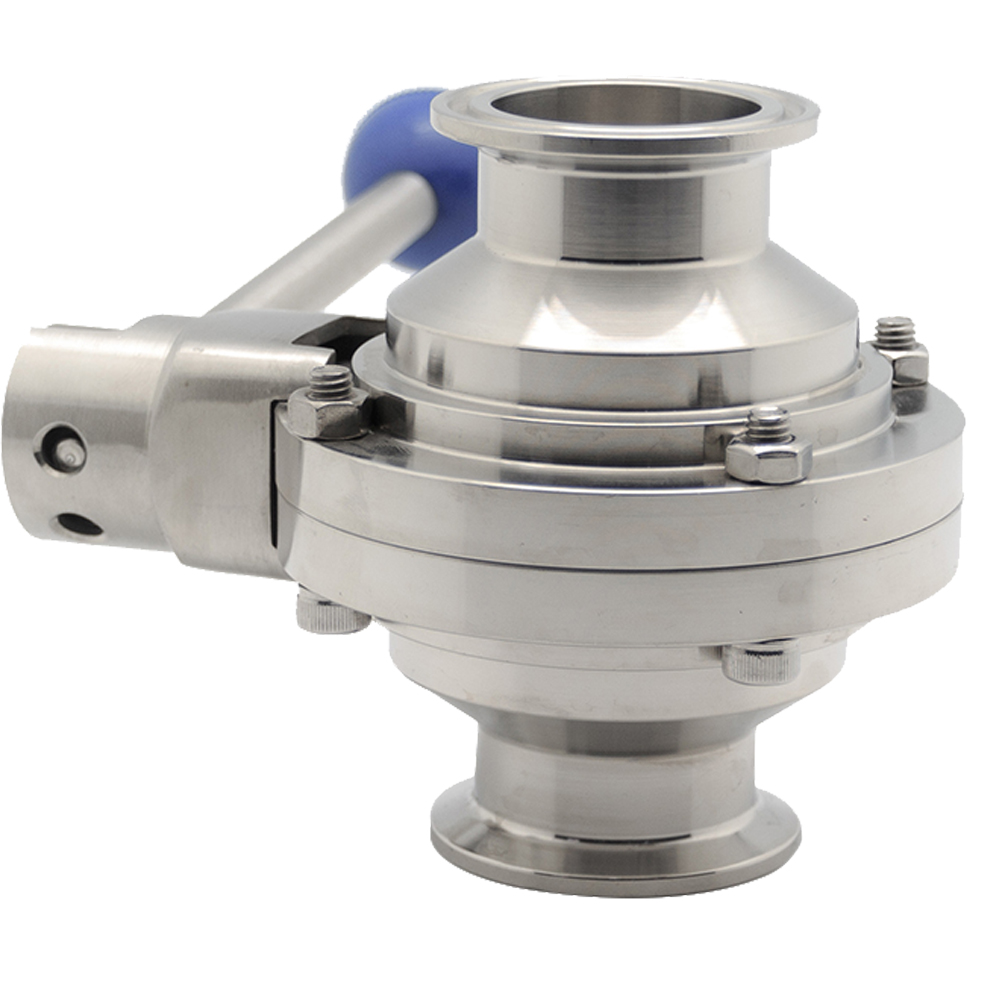

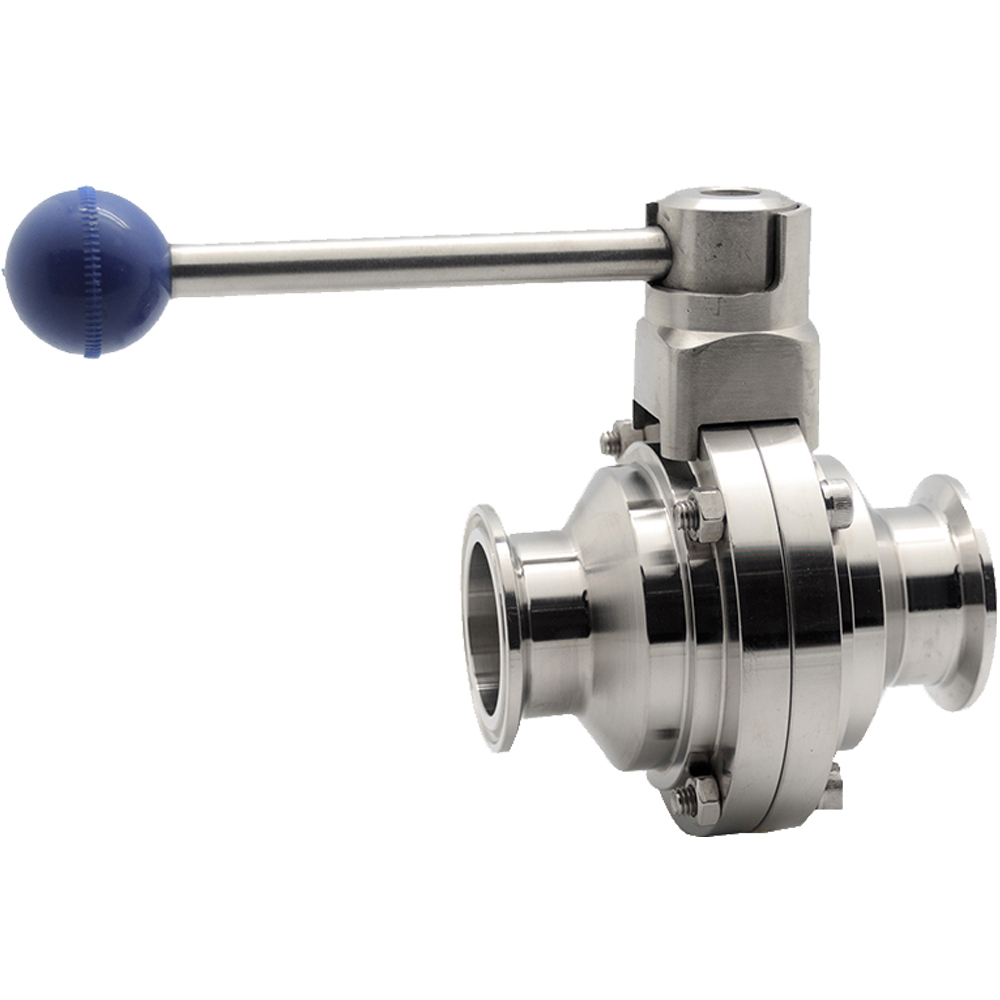

手动卫生级蝶式球阀SS304/SS316L快接卡箍卡盘粉尘放料阀不锈钢DIN/SMS 食品级蝶形球阀

型号:VFB01

商品编号:VFB01

端部连接:

操作方式:

材质:

垫片材料:

尺寸.:

电磁阀:

限位开关盒:

应用

VFB系列是蝶形球阀，广泛应用于食品饮料加工、酿造行业。

材料

阀体：AISI 304 或 AISI 316L

球体：AISI 304 或 AISI 316 L

垫片：根据FDA 177.2600标准，材质为EPDM、VMQ、NBR或FPM。

座圈密封件：聚四氟乙烯

手柄：AISI 304 / PP

选项

阀体可带有用于SIP/CIP的吹扫口

· 自动操作：气动不锈钢执行器（垂直型）、气动铝制执行器（水平型）和电动执行器

常闭式：常闭（故障关闭）——气动开启，弹簧关闭

常开操作：常开（故障开启）——气动关闭，弹簧开启

气动操作：双作用——气动开启，气动关闭

·阀门智能控制：位置传感器、C-top控制器、C-top控制器（AS-I）

设计特点

低维护成本

小巧便携

小扭矩

尺寸范围从 1 英寸/DN25 到 4 英寸/DN100

连接方式：卫生级卡箍、对接焊、母接头、活接头、法兰或其他方式，可根据要求提供。

手柄可以安装在阀体侧面，不受流向影响。

它可以与气动和电动执行器配套使用。

阀门类型：一体式、两片式、三片式、蝶阀球阀

磁芯类型：T型、L型、直芯型

技术规格

最大压力：10巴（DN25-DN65/ 1"-21/2")

8巴（DN80-DN100/ 3"-4")

工作温度：-10℃ 至 +120℃（EPDM）

焊接蝶形球阀

型号	尺寸	D	下	L	H	H1
VFB11H1X51050NN	1/2英寸	12.7	9.4	72	126	86.5
VFB11H1X51075NN	3/4英寸	19.1	15.8	72	126	86.5
VFB11H1X51100NN	1英寸	25.4	22.1	72	126	90.5
VFB11H1X51150NN	1 1/2英寸	38.1	34.8	87	126	100.5
VFB11H1X51200NN	2英寸	50.8	47.5	101	133	113.5
VFB11H1X51250NN	2 1/2英寸	63.5	60.2	125	144	125.5
VFB11H1X51300NN	3英寸	76.2	72.9	135	144	135.5
VFB11H1X51400NN	4英寸	101.6	97.6	170	160	128.5
VFB11H1X52015NN	DN15	18	15	72	126	86.5
VFB11H1X52020NN	DN20	22	19	72	126	86.5
VFB11H1X52025NN	DN25	28	25	72	126	90
VFB11H1X52040NN	DN40	41	38	87	126	100.5
VFB11H1X52050NN	DN50	52	49	101	133	113.5
VFB11H1X52065NN	DN65	70	66	125	144	125.5
VFB11H1X52080NN	DN80	84	81	135	144	135.5
VFB11H1X52100NN	DN100	104	100	170	160	158.5

卡箍蝶形球阀

型号	尺寸	D	下	L	H	H1
VFB22H1X51050NN	1/2英寸	25.2	9.4	72	126	86.5
VFB22H1X51075NN	3/4英寸	25.2	15.8	72	126	86.5
VFB22H1X51100NN	1英寸	50.5	22.1	72	126	90.5
VFB22H1X51150NN	1 1/2英寸	50.5	34.8	87	126	100.5
VFB22H1X51200NN	2英寸	64	47.5	101	133	113.5
VFB22H1X51250NN	2 1/2英寸	77.5	60.2	125	144	125.5
VFB22H1X51300NN	3英寸	91	72.9	135	144	135.5
VFB22H1X51400NN	4英寸	119	97.6	170	160	128.5
VFB22H1X52015NN	DN15	34	15	72	126	86.5
VFB22H1X52020NN	DN20	34	19	72	126	86.5
VFB22H1X52025NN	DN25	50.5	25	72	126	90
VFB22H1X52040NN	DN40	50.5	38	87	126	100.5
VFB22H1X52050NN	DN50	64	49	101	133	113.5
VFB22H1X52065NN	DN65	91	66	125	144	125.5
VFB22H1X52080NN	DN80	106	81	135	144	135.5
VFB22H1X52100NN	DN100	119	100	170	160	158.5

DIN外螺纹蝶形球阀

型号	尺寸	G/RD	下	L	H	H1
VFB33H1X52015NN	DN15	RD34*1/8	15	72	126	86.5
VFB33H1X52020NN	DN20	RD44*1/6	19	72	126	86.5
VFB33H1X52025NN	DN25	RD52*1/6	25	72	126	90.5
VFB33H1X52040NN	DN40	RD65*1/6	38	87	126	100.5
VFB33H1X52050NN	DN50	RD78*1/6	49	101	133	113.5
VFB33H1X52065NN	DN65	RD95*1/6	66	125	144	125.5
VFB33H1X52080NN	DN80	RD110*1/4	81	135	144	135.5
VFB33H1X52100NN	DN100	RD130*1.4	100	170	160	158.5

SMS 外螺纹蝶形球阀

型号	尺寸	G/RD	下	L	H	H1
VFB33H1X53075NN	3/4英寸	RD36*1/8	15.8	72	126	86.5
VFB33H1X53100NN	1	RD40*1/6	22.1	72	126	90.5
VFB33H1X53150NN	1 1/2	RD60*1/6	34.8	87	126	100.5
VFB33H1X53200NN	2	RD70*1/6	47.5	101	133	113.5
VFB33H1X53250NN	2 1/2	RD85*1/6	60	125	144	125.5
VFB33H1X53300NN	3	RD98*1/6	72.9	135	144	135.5
VFB33H1X53400NN	4	RD125*1/4	97.6	170	160	158.5
