概念

蝶阀是一种流量控制装置，用于控制流体在管道某段的流动。它广泛应用于食品、饮料、乳制品、酿造、制药、生物制药和化工行业的钢管系统中。

技术数据

阀门

最大产品压力：DN15-DN100为1000kPa（10Bar），DN125-DN150为800kPa（8Bar）。

最小产品压力：全真空，EPDM

温度范围：-10°C 至 +120°C

执行器

最大气压：700 千帕（7 巴）

最小气压（常闭和常开）：400 kPa (4 bar)

温度范围：-25°C 至 +90°C

工作原理

蝶阀是一种阀体呈圆形、阀杆支撑旋转式阀瓣的阀门。蝶阀可通过执行器进行远程控制，也可通过手柄进行手动操作。手动操作的手柄可将阀门机械锁定在全开、半开和关闭位置。旋转手柄可使阀瓣平行或垂直于水流方向旋转，从而切断水流。执行器的设计原理是将活塞的轴向运动转化为轴的90°旋转。当阀瓣与蝶阀的密封圈接触时，执行器的扭矩增大。

操作设计

-执行器有三种标准版本：常闭式 (NC)、常开式 (NO) 和气动/气动式 (A/A)。

- 电子执行器可选交流电 24V、110V、220V、380V 或直流电 24V，50Hz 或 60Hz，动作时间：9 秒、10 秒、13 秒、15 秒、20 秒、25 秒、30 秒、50 秒、60 秒和 100 秒

- 手动手柄可将阀门锁定在三个位置：全开、半开和关闭。*

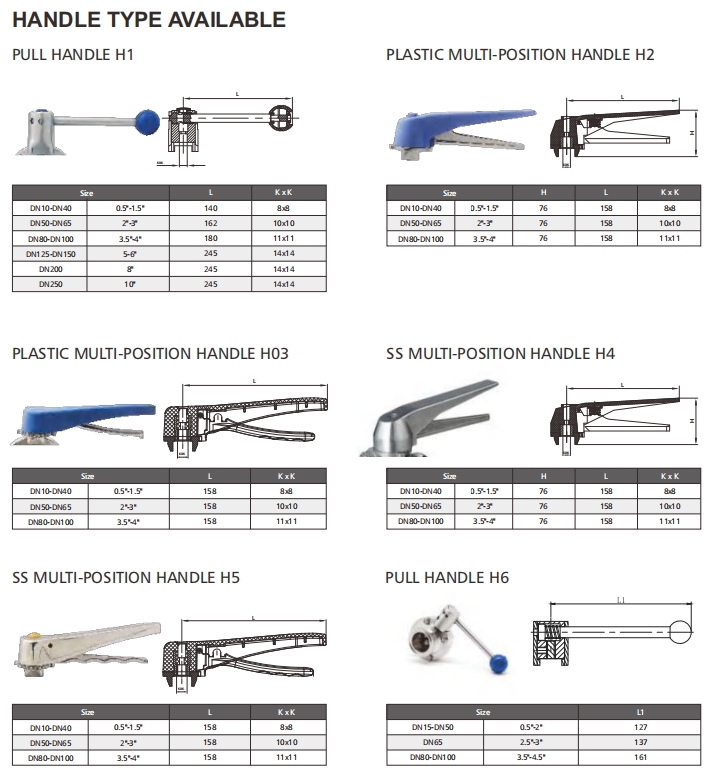

*有关不同把手类型，请参阅“可用把手”。

参数
钢材	产品接触液体的钢部件	AISI 316L / 304 锻造（1.4306 / 1.4404）	提供材料检验报告
	其他钢制部件	AISI 304

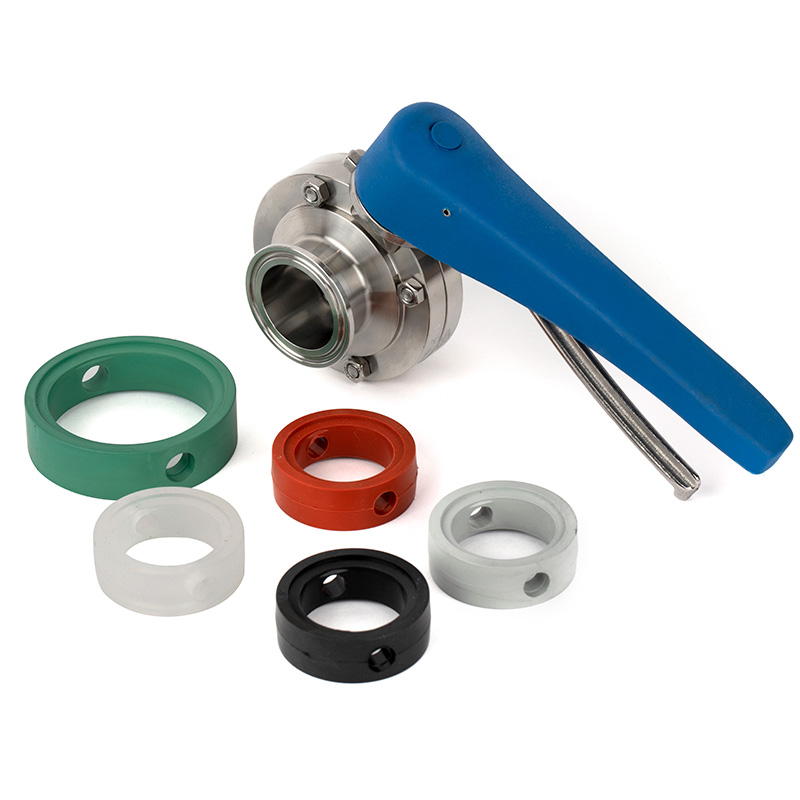

密封材料	标准	EPDM	所有密封材料均符合FDA 21CFR117.2600标准
	选项	VMQ/FPM
压力	工作压力	≤10巴（145磅/平方英寸）
	气动执行器的供气压力	5～8巴（70～116磅/平方英寸）
温度	工作温度	EPDM：14 ~ 248°F (-10 ~ 120°C) VMQ：-58 ~ 356°F (-50 ~ +180°C) FPM：-22 ~ 446°F (-30 ~ +230°C) 其他资料可应要求提供。
	灭菌温度	302°F (150°C，最高 20 分钟)
表面处理	内表面处理	Ra 16 ~ 32µin (0.4 ~ 0.8µm)
	外表面处理	Ra32 ~ 64µin (0.8 ~ 1.6µm)
联系	焊接直径	焊接端： DIN 11850-2 与 11850-1 / SMS / 3A / ISO 系列等。
	端部连接方式：对接焊、卫生卡箍、内外螺纹、法兰、I型管或其他方式（可根据要求提供）。

焊接手动蝶阀

型号	尺寸	D1	D	L	KxK
VBN01WH1XX1050NN	1/2英寸	12.7	78	50	8x8
VBN01WH1XX1075NN	3/4英寸	19	78	50	8x8
VBN01WH1XX1100NN	1英寸	25.4	78	50	8x8
VBN01WH1XX1125NN	1 1/4英寸	31.8	78	50	8x8
VBN01WH1XX1150NN	1 1/2英寸	38.1	78	50	8x8
VBN01WH1XX1200NN	2英寸	50.8	93	52	10x10
VBN01WH1XX1250NN	2 1/2 英寸	63.5	115	56	10x10
VBN01WH1XX1300NN	3英寸	76.2	128	56	10x10
VBN01WH1XX1350NN	3 1/2英寸	89	139	60	11x11
VBN01WH1XX1400NN	4英寸	102	154	64	11x11
VBN01WH1XX1500NN	5英寸	127	185	80	14x14
VBN01WH1XX1600NN	6英寸	152.4	215	90	14x14
VBN01WH1XX1800NN	8英寸	203.2	285	90	14X14
VBN01WH1XX2010NN	DN10	12/13	78	50	8x8
VBN01WH1XX2015NN	DN15	18/19	78	50	8x8
VBN01WH1XX2020NN	DN20	22/23	78	50	8x8
VBN01WH1XX2025NN	DN25	28/29	78	50	8x8
VBN01WH1XX2032NN	DN32	34/35	78	50	8x8
VBN01WH1XX2040NN	DN40	40/41	90	50	8x8
VBN01WH1XX2050NN	DN50	52/53	106	52	10x10
VBN01WH1XX2065NN	DN65	70	124	56	10x10
VBN01WH1XX2080NN	DN80	85	139	60	11x11
VBN01WH1XX2100NN	DN100	104	159	64	11x11
VBN01WH1XX2125NN	DN125	129	185	80	14x14
VBN01WH1XX2150NN	DN150	154	215	90	14x14
VBN01WH1XX2200NN	DN200	204	285	90	14x14

3A卡箍手动蝶阀

型号	尺寸	D1	D	L	KxK
VBN01CH1XX1050NN	1/2英寸	25.4	78	66	8x8
VBN01CH1XX1075NN	3/4英寸	25.4	78	66	8x8
VBN01CH1XX1100NN	1英寸	50.5	78	66	8x8
VBN01CH1XX1125NN	1 1/4英寸	50.5	78	66	8x8
VBN01CH1XX1150NN	1 1/2英寸	50.5	78	70	8x8
VBN01CH1XX1200NN	2英寸	64	93	76	10x10
VBN01CH1XX1250NN	2 1/2 英寸	77.5	15	80	10x10
VBN01CH1XX1300NN	3英寸	91	128	84	10x10
VBN01CH1XX1350NN	3 1/2英寸	106	139	86	11x11
VBN01CH1XX1400NN	4英寸	119	154	104	11x11
VBN01CH1XX1500NN	5英寸	144.5	185	122	14x14
VBN01CH1XX1600NN	6英寸	167	215	146	14x14
VBN01CH1XX1800NN	8英寸	217.4	285	166.8	14X14
VBN01CH1XX2010NN	DN10	34	78	66	8x8
VBN01CH1XX2015NN	DN15	34	78	66	8x8
VBN01CH1XX2020NN	DN20	34	78	66	8x8
VBN01CH1XX2025NN	DN25	50.5	78	66	8x8
VBN01CH1XX2032NN	DN32	50.5	78	66	8x8
VBN01CH1XX2040NN	DN40	50.5	90	70	8x8
VBN01CH1XX2050NN	DN50	64	106	76	10x10
VBN01CH1XX2065NN	DN65	91	124	80	10x10
VBN01CH1XX2080NN	DN80	106	139	100	11x11
VBN01CH1XX2100NN	DN100	119	159	104	11x11
VBN01CH1XX2125NN	DN125	144.5	185	136	14x14
VBN01CH1XX2150NN	DN150	167	215	146	14x14
VBN01CH1XX2200NN	DN200	217.4	285	146	14x14

DIN螺纹手动蝶阀

型号	尺寸	Dn	D	L	G	KxK
VBN01MH1XX2010NN	DN10	10	78	66	RD28x1/8	8x8
VBN01MH1XX2015NN	DN15	15	78	66	RD34x1/8	8x8
VBN01MH1XX2020NN	DN20	19	78	66	RD44x1/6	8x8
VBN01MH1XX2025NN	DN25	25	78	66	RD52x1/6	8x8
VBN01MH1XX2032NN	DN32	31	86	70	RD58x1/6	8x8
VBN01MH1XX2040NN	DN40	37	90	74	RD65x1/6	8x8
VBN01MH1XX2050NN	DN50	49	106	76	RD78x1/6	10x10
VBN01MH1XX2065NN	DN65	66	124	80	RD95x1/6	10x10
VBN01MH1XX2080NN	DN80	81	139	100	RD110x1/4	11x11
VBN01MH1XX2100NN	DN100	100	159	104	RD130x1/4	11x11
VBN01MH1XX2125NN	DN125	125	185	136	RD160x1/4	14x14
VBN01MH1XX21	DN150	150	215	146	RD190x1/4	14x14

SMS螺纹手动蝶阀

型号	尺寸	Dn	D	L	G	KxK
VBN01MH1XX3075NN	3/4英寸	16	78	66	RD36x1/8	8x8
VBN01MH1XX3100NN	1英寸	22.4	78	66	RD40x1/6	8x8
VBN01MH1XX3125NN	1 1/4英寸	28.8	86	70	RD48x1/6	8x8
VBN01MH1XX3150NN	1 1/2英寸	35.1	86	74	RD60x1/6	8x8
VBN01MH1XX3200NN	2英寸	47.8	102	76	RD70x1/6	10x10
VBN01MH1XX3250NN	2 1/2 英寸	59.5	115	80	RD85x1/6	10x10
VBN01MH1XX3300NN	3英寸	72.2	128	100	RD98x1/6	10x10
VBN01MH1XX3350NN	3 1/2英寸	85	139	100	RD110x1/6	11x11
VBN01MH1XX3400SNN	4英寸（S）	97.6	154	104	RD125x1/6	11x11
VBN01MH1XX3400LNN	4英寸（长）	97.6	159	104	RD132x1/6	11x11

ISO/IDF螺纹手动蝶阀

型号	尺寸	Dn	D	L	G	KxK
VBN01MH1XX4100NN	1英寸	22.2	78	72	37.1x1/8Acme	8x8
VBN01MH1XX4150NN	1 1/2英寸	34.9	86	76	50.6x1/8Acme	8x8
VBN01MH1XX4200NN	2英寸	47.6	102	82	64.1x1/8Acme	10x10
VBN01MH1XX4250NN	2 1/2 英寸	60.3	115	86	77.6x1/8Acme	10x10
VBN01MH1XX4300NN	3英寸	73	128	90	91.1x1/8Acme	10x10
VBN01MH1XX4400SNN	4英寸（ISO）	97.5	154	110	118.2x1/8Acme	11x11
VBN01MH1XX4400FNN	4英寸（IDF）	97.5	154	110	125.9x1/6Acme	11x11

RJT螺纹手动蝶阀

型号	尺寸	Dn	D	L	G	KxK
VBN01MH1XX5100NN	1英寸	22.2	78	80	45.7x1/8TWHIT	8x8
VBN01MH1XX5150NN	1 1/2英寸	34.9	86	80	58.4x1/8TWHIT	8x8
VBN01MH1XX5200NN	2英寸	47.6	102	84	72.7x1/6TWHIT	10x10
VBN01MH1XX5250NN	2 1/2 英寸	60.3	115	84	85.4x1/6TWHIT	10x10
VBN01MH1XX5300NN	3英寸	73	128	84	98.1x1/6TWHIT	10x10
VBN01MH1XX5400NN	4英寸	97.5	154	104	123.8x1/6TWHIT	11x11
VBN01MH1XX5600NN	6英寸	148	215	150	174.3x1/6TWHIT	11x11

3A螺纹手动蝶阀

型号	尺寸	Dn	D	L	G	KxK
VBN01MH1XX1100NN	1英寸	22.1	78	66	37.1x1/8Acme	8x8
VBN01MH1XX1125NN	1 1/4英寸	28.8	78	70	45.9x1/8Acme	8x8
VBN01MH1XX1150NN	1 1/2英寸	34.8	86	70	50.6x1/8Acme	8x8
VBN01MH1XX1200NN	2英寸	47.5	102	76	64.1x1/8Acme	10x10
VBN01MH1XX1250NN	2 1/2 英寸	60.2	115	80	77.6x1/8Acme	10x10
VBN01MH1XX1300NN	3英寸	72.9	128	100	91.1x1/8Acme	10x10
VBN01MH1XX1400NN	4英寸	97.4	154	104	119.2x1/6Acme	11x11

DS螺纹手动蝶阀

型号	尺寸	Dn	D	L	G	KxK
VBN01MH1XX1100NN	1英寸	22.1	78	66	37.1x1/8Acme	8x8
VBN01MH1XX1125NN	1 1/4英寸	28.8	78	70	45.9x1/8Acme	8x8
VBN01MH1XX1150NN	1 1/2英寸	34.8	86	70	50.6x1/8Acme	8x8
VBN01MH1XX1200NN	2英寸	47.5	102	76	64.1x1/8Acme	10x10
VBN01MH1XX1250NN	2 1/2 英寸	60.2	115	80	77.6x1/8Acme	10x10
VBN01MH1XX1300NN	3英寸	72.9	128	100	91.1x1/8Acme	10x10
VBN01MH1XX1400NN	4英寸	97.4	154	104	119.2x1/6Acme	11x11

DIN焊接/外螺纹手动蝶阀

型号	尺寸	Dn	D	L	G	KxK
VBN01BH1XX2010NN	DN10	10	78	58	RD28x1/8	8x8
VBN01BH1XX2015NN	DN15	15	78	58	RD34x1/8	8x8
VBN01BH1XX2020NN	DN20	19	78	58	RD44x1/6	8x8
VBN01BH1XX2025NN	DN25	25	78	58	RD52x1/6	8x8
VBN01BH1XX2032NN	DN32	32	86	60	RD58x1/6	8x8
VBN01BH1XX2040NN	DN40	37	90	62	RD65x1/6	8x8
VBN01BH1XX2050NN	DN50	49	106	64	RD78x1/6	10x10
VBN01BH1XX2065NN	DN65	66	124	68	RD95x1/6	10x10
VBN01BH1XX2080NN	DN80	81	139	70	RD110x1/4	11x11
VBN01BH1XX2100NN	DN100	100	159	84	RD130x1/4	11x11
VBN01BH1XX2125NN	DN125	125	185	105	RD160x1/4	14x14
VBN01BH1XX2150NN	DN150	150	215	120	RD190x1/4	14x14

SMS焊接/外螺纹手动蝶阀

型号	尺寸	Dn	D	L	G	KxK
VBN01BH1XX3075NN	3/4英寸	16	78	58	RD36x1/8	8x8
VBN01BH1XX3100NN	1英寸	22.4	78	58	RD40x1/6	8x8
VBN01BH1XX3125NN	1 1/4英寸	28.8	86	60	RD48x1/6	8x8
VBN01BH1XX3150NN	1 1/2英寸	35.1	86	60	RD60x1/6	8x8
VBN01BH1XX3200NN	2英寸	47.8	102	64	RD70x1/6	10x10
VBN01BH1XX3250NN	2 1/2 英寸	59.5	115	68	RD85x1/6	10x10
VBN01BH1XX3300NN	3英寸	72.2	128	70	RD98x1/6	10x10
VBN01BH1XX3350NN	3 1/2英寸	85	139	73	RD110x1/6	11x11
VBN01BH1XX3400SNN	4英寸（S）	97.6	154	84	RD125x1/6	11x11
VBN01BH1XX3400LNN	4英寸（长）	97.6	159	84	RD132x1/6	11x11

ISO/IDF焊接/外螺纹手动蝶阀

型号	尺寸	Dn	D	L	G	KxK
VBN01BH1XX4100NN	1英寸	22.2	78	61	37.1x1/8Acme	8x8
VBN01BH1XX4150NN	1 1/2英寸	34.9	86	63	50.6x1/8Acme	8x8
VBN01BH1XX4200NN	2英寸	47.6	102	67	64.1x1/8Acme	10x10
VBN01BH1XX4250NN	2 1/2 英寸	60.3	115	71	77.6x1/8Acme	10x10
VBN01BH1XX4300NN	3英寸	73	128	73	91.1x1/8Acme	10x10
VBN01BH1XX4400SNN	4英寸（ISO）	97.5	154	87	118.2x1/8Acme	11x11
VBN01BH1XX4400FNN	4英寸（IDF）	97.5	154	87	125.9x1/6Acme	11x11

RJT焊接/外螺纹手动蝶阀

型号	尺寸	Dn	D	L	G	KxK
VBN01BH1XX5100NN	1英寸	22.2	78	65	45.7x1/8TWHIT	8x8
VBN01BH1XX5150NN	1 1/2英寸	34.9	86	65	58.4x1/8TWHIT	8x8
VBN01BH1XX5200NN	2英寸	47.6	102	68	72.7x1/6TWHIT	10x10
VBN01BH1XX5250NN	2 1/2 英寸	60.3	115	70	85.4x1/6TWHIT	10x10
VBN01BH1XX5300NN	3英寸	73	128	70	98.1x1/6TWHIT	10x10
VBN01BH1XX5400NN	4英寸	97.5	154	84	123.8x1/6TWHIT	11x11
VBN01BH1XX5600NN	6英寸	148	215	120	174.3x1/6TWHIT	11x11

3A焊接/外螺纹手动蝶阀

型号	尺寸	Dn	D	L	G	KxK
VBN01BH1XX1100NN	1英寸	22.1	78	58	37.1x1/8Acme	8x8
VBN01BH1XX1125NN	1 1/4英寸	28.8	78	60	45.9x1/8Acme	8x8
VBN01BH1XX1150NN	1 1/2英寸	34.8	86	60	50.6x1/8Acme	8x8
VBN01BH1XX1200NN	2英寸	47.5	102	64	64.1x1/8Acme	10x10
VBN01BH1XX1250NN	2 1/2 英寸	60.2	115	68	77.6x1/8Acme	10x10
VBN01BH1XX1300NN	3英寸	72.9	128	70	91.1x1/8Acme	10x10
VBN01BH1XX1400NN	4英寸	97.4	154	84	119.2x1/6Acme	11x11

DS焊接/外螺纹手动蝶阀

型号	尺寸	Dn	D	L	G	KxK
VBN01BH1XX1100NN	1英寸	22.1	78	58	RD44x1/6	8x8
VBN01BH1XX1125NN	1 1/4英寸	28.8	78	58	RD52x1/6	8x8
VBN01BH1XX1150NN	1 1/2英寸	34.8	86	60	RD58x1/6	8x8
VBN01BH1XX1200NN	2英寸	47.5	102	64	RD72x1/6	10x10
VBN01BH1XX1250NN	2 1/2 英寸	60.2	115	68	RD88x1/6	10x10
VBN01BH1XX1300NN	3英寸	72.9	128	70	RD100x1/6	10x10
VBN01BH1XX1400NN	4英寸	97.4	154	84	RD130x1/4	11x11

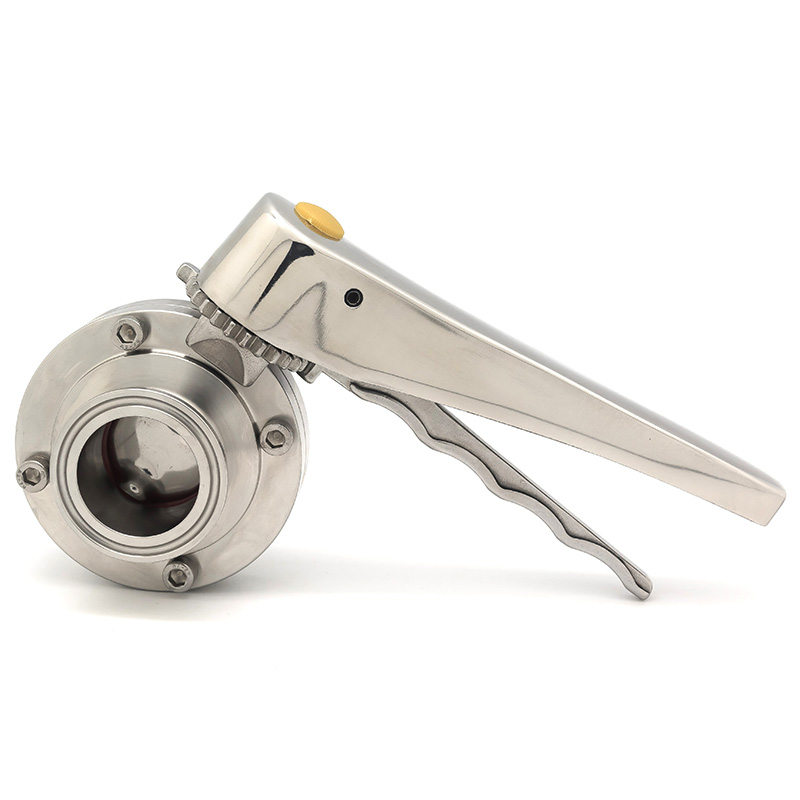

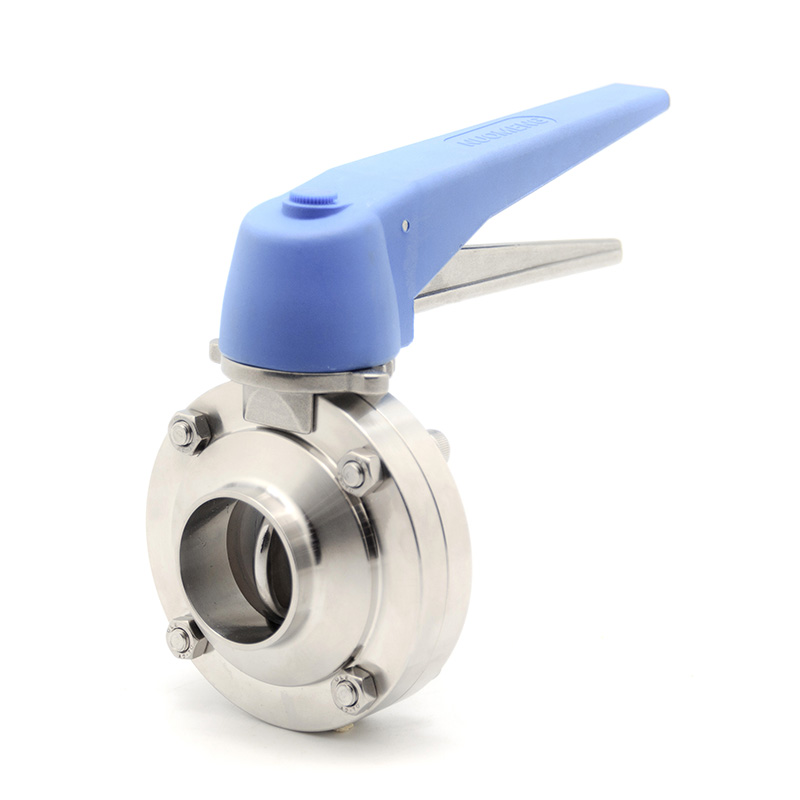

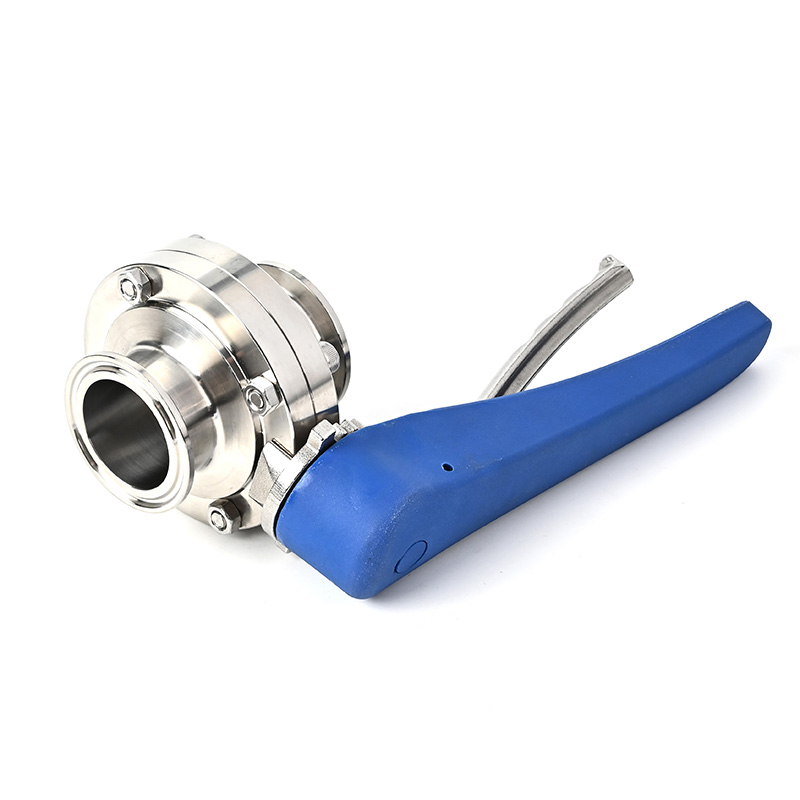

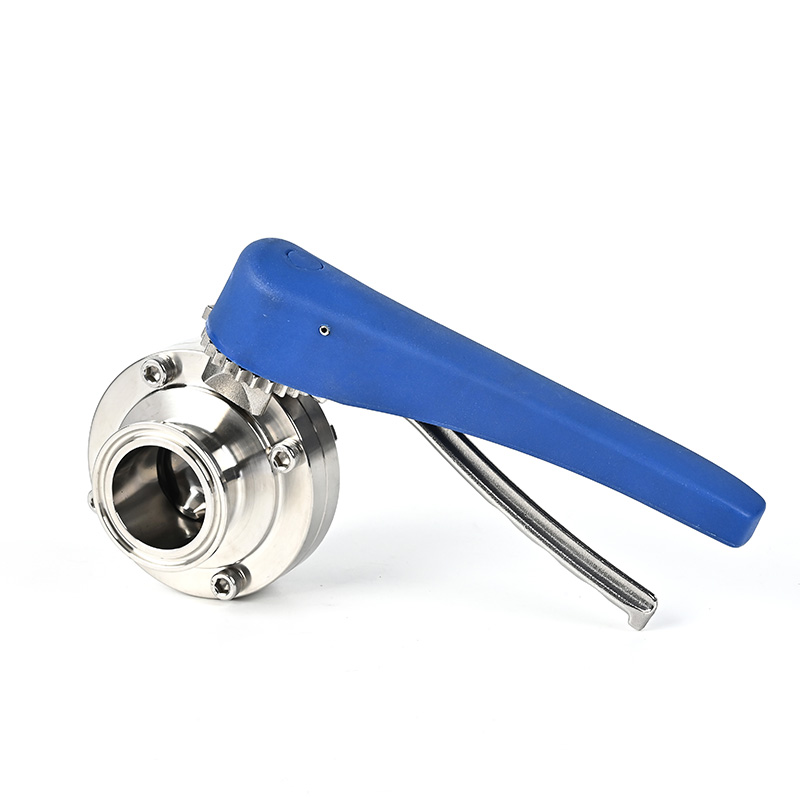

SS304/SS316L不锈钢手动卡箍蝶阀，带鸭嘴式手柄，高品质3A/SMS/DIN卫生级阀门，四氟 / 三元乙丙 / 氟橡胶 / 硅胶材质垫圈
