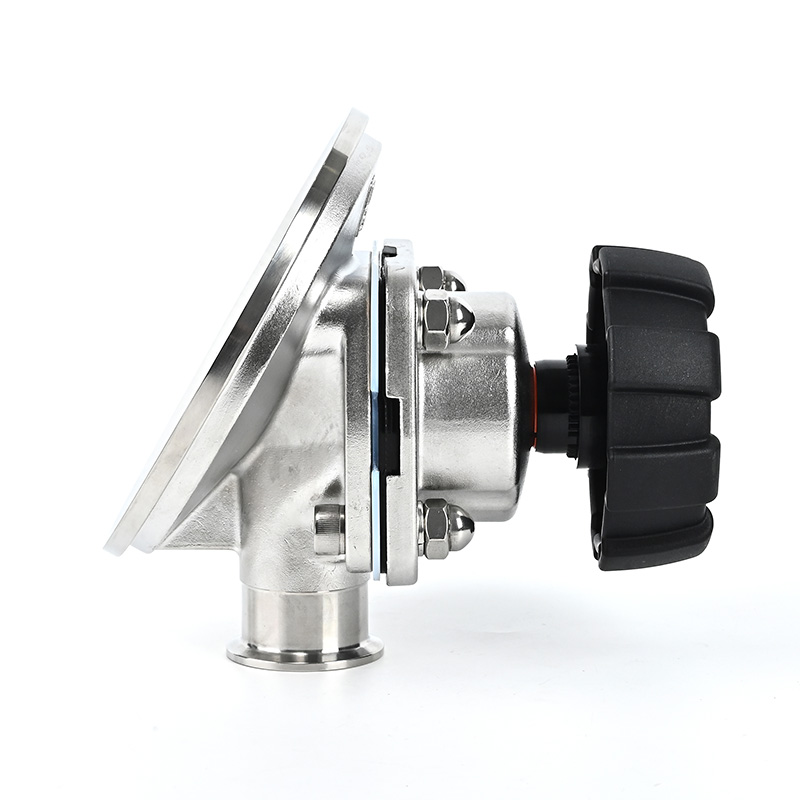

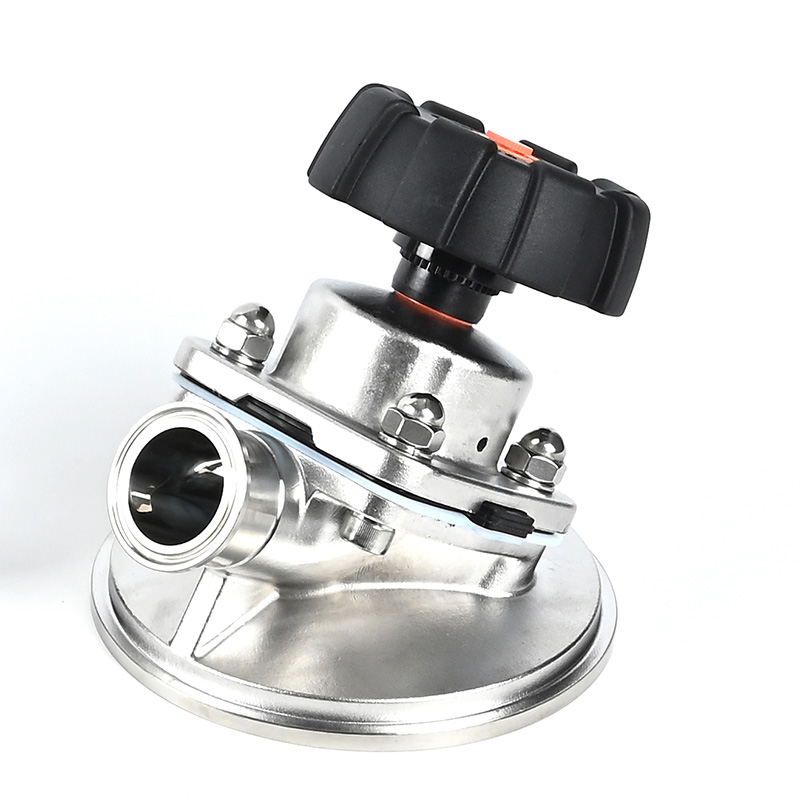

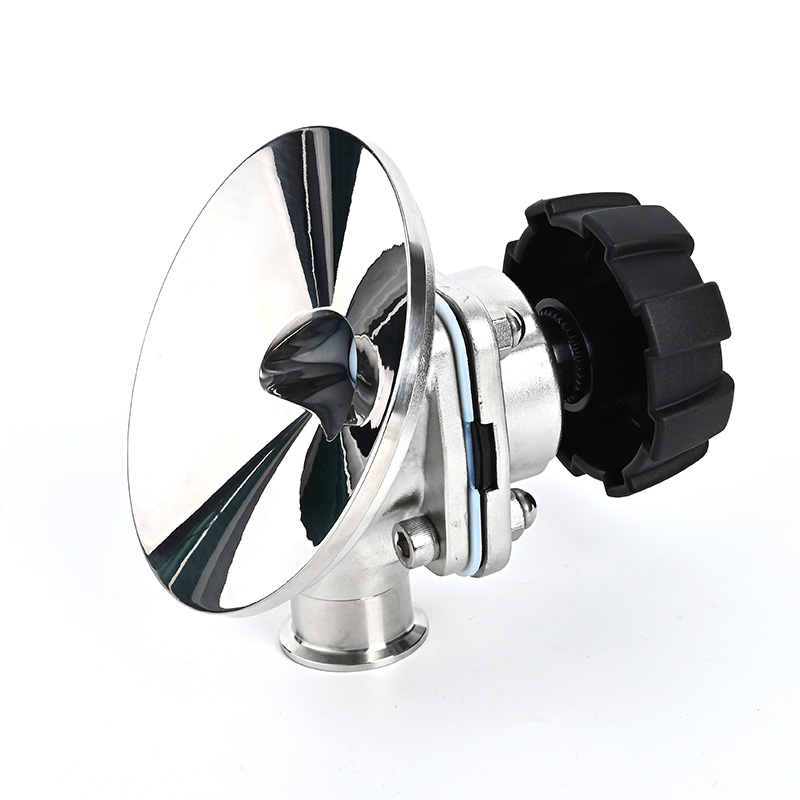

SS316L 制药 卫生级手动罐底隔膜阀 罐底阀 排放阀 不锈钢罐底阀 不锈钢卡箍卡盘快装隔膜阀

应用

VDB系列卫生级隔膜阀专为食品、饮料、乳制品、酿造、制药等行业设计，在流量控制和开关操作方面表现出色。

·在高纯度系统的取样/进样点非常有用

·无空腔且可自动排水

·完全可高压灭菌

·具备CIP/SIP功能且无缝隙

·零死角和自排水能力

·通过隔膜将流体与操作机构密封隔离

·完全可追溯性，符合 EN10204 3.1 标准

·可提供多种内表面光洁度，每种光洁度均小于 0.40 Ra。

·可缩减端口

材料

• 主体：AISI-316L

• 膜材：EPDM+PTFE 或 EPDM

密封材料符合FDA177.2600标准。采用专有技术，隔膜由EPDM和PTFE组合而成，并用不锈钢螺栓固定。与介质接触的密封部分采用PTFE材料，具有良好的耐寒性（-13℉/-25℃）、优异的耐热性（482℉/+250℃）、耐大多数化学品腐蚀以及优异的耐介质磨损性能。

标准设计

• 标准：DIN、SMS、ISO/IDF、BS/RJT、ASME/BPE。

• 端部连接方式：焊接、卫生级卡箍或其他按需提供的方式

• 阀体类型：T 型三通、U 型三通、迷你型、罐底型等。

技术规格

• 最大工作压力：147psi（10bar）

• 温度范围：14 ~ 248℉（-10 ~ 120℃），EPDM

• 内表面抛光：Ra 16-32微米（0.4~0.8µm）

• 可用于CIP/SIP。

焊接罐底隔膜阀 VDB

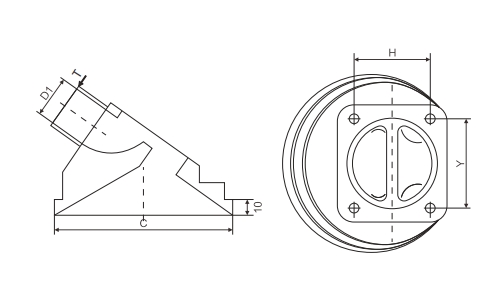

	型号	尺寸	C	D1	T	HxY
	VDB11W1661075NN	3/4英寸	70	15.75	1.65	36x32
	VDB11W1661100NN	1英寸	105	22.1	1.65	57x47
	VDB11W1661125NN	1 1/4英寸	140	28.5	1.65	70x64
	VDB11W1661150NN	1 1/2英寸	140	34.8	1.65	70x64
	VDB11W1661200NN	2英寸	160	47.5	1.65	85x75
	VDB11W1662015NN	DN15	70	15	1.5	36x32
	VDB11W1662020NN	DN20	105	19	1.5	57x47
	VDB11W1662025NN	DN25	105	25	1.5	57x47
	VDB11W166032NN	DN32	140	31	1.5	70x64
	VDB11W1662040NN	DN40	140	37	1.5	70x64
	VDB11W1662050NN	DN50	160	49	1.5	85x75
