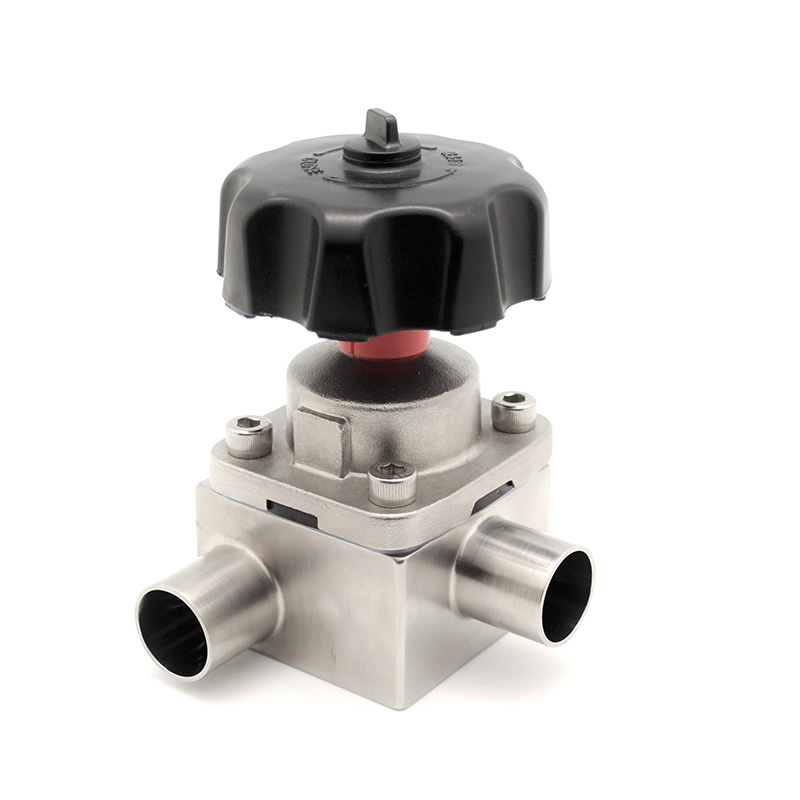

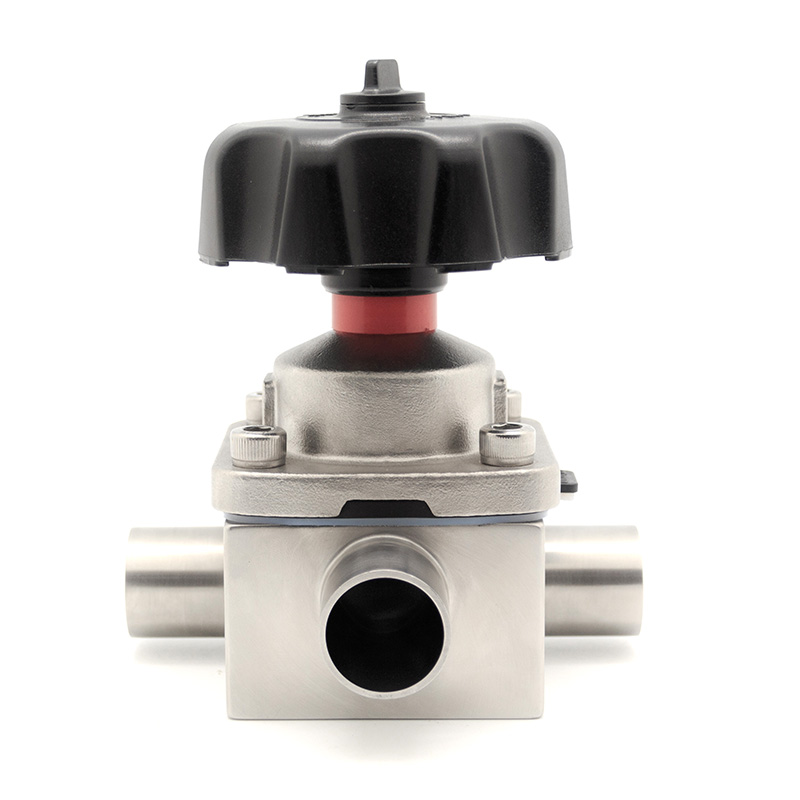

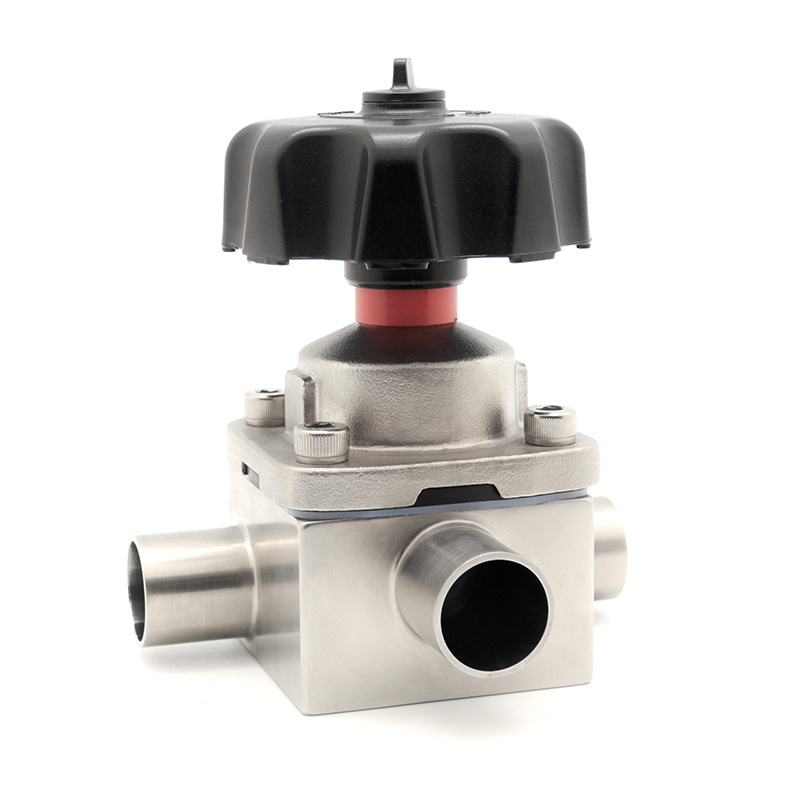

VDF系列隔膜阀采用锻造阀体，专为食品、饮料、乳制品、酿造、制药等行业设计。它在流量控制以及开关操作方面表现出色。
主体：AISI-316L
膜层：EPDM+PTFE 或 EPDM
密封材料符合FDA177.2600标准。采用专有技术，隔膜由EPDM和PTFE组合而成，并用不锈钢螺栓固定。与介质接触的密封部分采用PTFE材料，具有良好的耐寒性（-13℉/-25℃）、优异的耐热性（482℉/+250℃）、耐大多数化学品腐蚀以及优异的耐介质磨损性能。
标准：DIN、SMS、ISO/IDF、BS/RJT、ASME/BPE。
端部连接方式：焊接、卫生级卡箍或其他按需提供的方式

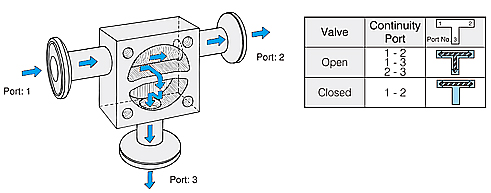

阀体类型：T 型三通、U 型三通、迷你型、罐底型等
操作方式：手动或气动
手动选项：塑料或不锈钢手轮
最大工作压力：147psi（10bar）
温度范围：14 ~ 248℉（-10 ~ 120℃），EPDM
内表面抛光：Ra 16-32微米（0.4~0.8µm）
可用于CIP/SIP。
| 膜 | 技术数据 | ||
| 材料 | PTFE+EPDM | 连接尺寸 | 3/4"-"或DN15-DN50 |
| 主 | 两件式模压开口 | MOC-润湿（接触） | 316L不锈钢 |
| 介质温度（EPDM） | -10℃至+80℃ | MOC润湿（非接触式） | 聚酰胺或CF8（SS304） |
| 介质温度（EPDM/PTFE） | -10℃至+100℃ | 表面处理 | 机械抛光或电解抛光 |
| 灭菌温度（EPDM） | 最高温度可达+120℃ | 末端连接 | 卡箍 |
| 灭菌温度（EPDM/PTFE） | 最高耐受温度+150℃ | 焊接 | |
 |
螺纹 | ||
| 手术 | 不锈钢手轮 | ||
| 塑料手轮 | |||
| 塑料气动执行器 | |||
| SS气动执行器 | |||
| 安装 | 根据需要，最好将手柄置于直立位置 | ||
 |

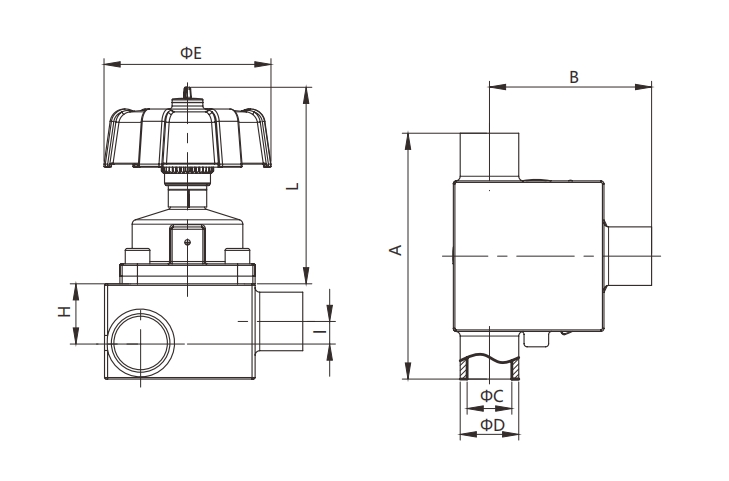

型号 | 尺寸 | 一个 | B | C | D | E | L | H | 我 |
| VDF11W1661075NN | 3/4英寸 | 108 | 66 | 15.75 | 19.05 | 65 | 85.5 | 25 | 10 | |
| VDF11W1661100NN | 1英寸 | 127 | 82 | 22.1 | 25.4 | 89 | 103.5 | 28 | 10 | |
| VDF11W1661125NN | 1 1/4英寸 | 146 | 98.5 | 28.5 | 31.8 | 109 | 124.5 | 36 | 11 | |
| VDF11W1661150NN | 1 1/2英寸 | 160 | 105.5 | 34.8 | 38.1 | 109 | 124.5 | 39 | 14 | |
| VDF11W1661200NN | 2英寸 | 190 | 123 | 47.5 | 50.8 | 139 | 151.5 | 46.5 | 12 | |
| VDF11W1661250NN | 2 1/2英寸 | 216 | 129.5 | 60.2 | 63.5 | 200 | 168 | 55 | 10 | |
| VDF11W1662015NN | DN15 | 108 | 66 | 18 | 15 | 65 | 76.5 | 25 | 10 | |
| VDF11W1662020NN | DN20 | 118 | 75 | 19 | 22 | 65 | 76.5 | 25 | 10 | |
| VDF11W1662025NN | DN25 | 127 | 82 | 25 | 28 | 89 | 93 | 28 | 10 | |
| VDF11W166032NN | DN32 | 146 | 98.5 | 31 | 34 | 109 | 107 | 36 | 11 | |
| VDF11W1662040NN | DN40 | 160 | 105.5 | 37 | 40 | 109 | 107 | 39 | 14 | |
| VDF11W1662050NN | DN50 | 190 | 123 | 49 | 52 | 139 | 129 | 46.5 | 12 | |
| VDF11W166065NN | DN65 | 216 | 129.5 | 67 | 70 | 200 | 140 | 55 | 10 |
