DIN螺母 SS304 SS316L 卫生级活接头螺母配件 食品级不锈钢衬里内螺纹连接螺母

应用

Uinon管件适用于可进行原位清洗（CIP）且无需从系统中拆卸的永久性安装工艺管道和设备。焊接管件的公称管径范围为1/2英寸至8英寸，材质为T304和T316L。1/2英寸至3英寸尺寸的管壁厚度均为0.065英寸（16号钢）。4英寸尺寸的管壁厚度为0.083英寸（14号钢），6英寸和8英寸尺寸的管壁厚度为0.109英寸（12号钢）。

以下是304不锈钢卫生级卡箍式接头套件的专业英文描述：304不锈钢卫生级接头套件描述 产品名称* 304不锈钢卫生级快速连接接头套件（卡箍/螺纹式） 主要规格 材质： 主体：304不锈钢（06Cr19Ni10），耐腐蚀，符合GB/T 1220标准。 密封件：食品级EPDM/FKM/硅胶（可选），通过FDA/EC1935认证。 表面处理：机械抛光（Ra ≤ 0.8μm），内表面镜面抛光，无死角设计。 可选电解抛光或钝化处理（增强耐腐蚀性）。 符合标准：DIN/SMS/ISO/3A（以实际认证为准）。 组件包括： 1. 接头主体：精密铸造304不锈钢，快速释放设计，可360°旋转对准。 2. 连接类型：卡箍式：不锈钢三卡箍，带防滑锁定机构。螺纹类型：可选BSP/NPT/卡箍螺纹。3. 密封垫：耐高温（-20°C至120°C），抗老化，符合食品安全标准。特点：卫生设计：符合GMP/HACCP标准，适用于无菌管道系统。无死角，支持CIP/SIP清洗和灭菌。耐用性：304不锈钢耐弱酸、弱碱和有机溶剂。工作压力：1.0MPa–1.6MPa（因尺寸而异）。易于安装：三卡箍设计，无需工具即可拆卸和维护。兼容DN15–DN100（1/2"–4"）管道；可定制尺寸。应用领域：食品饮料：乳制品、啤酒、果汁、调味品管道。制药：纯净水、注射用水（WFI）系统。化妆品：高纯度液体输送。包装及认证 - 独立包装于防尘袋中，配有密封件/夹子。- 提供材料测试证书 (MTC) 和卫生合规文件。

材料

• 主体：AISI-304 和 AISI-316L

标准设计

• 标准：SMS、ISO/IDF、DS、RJT、DIN、DIN11864 等

• 端部连接方式：焊接

• 可选尺寸：1"-4" 或 DN10-DN150

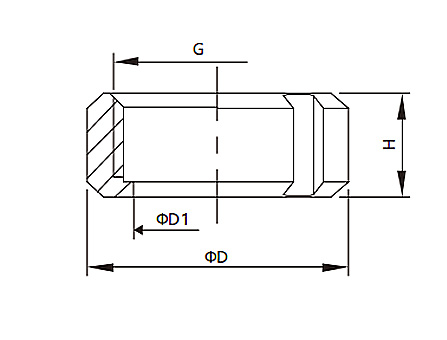

图纸标签上的详细规格

DIN螺母

	模型	尺寸	直径/毫米	D1/mm	G	唔	净重/克
	FUN012010	DN10	38	19	Rd28x1/8	18	70
	FUN012015	DN15	44	25	Rd34x1/8	18	80
	FUN012020	DN20	54	31	Rd44x1/6	21	130
	FUN012025	DN25	63	35	Rd52x1/6	21	180
	FUN012032	DN32	70	42	Rd58x1/6	21	220
	FUN012040	DN40	78	49	Rd65x1/6	21	250
	FUN012050	DN50	92	62	Rd78x1/6	22	330
	FUN012065	DN65	112	80	Rd95x1/6	25	550
	FUN012080	DN80	127	94	Rd110x1/4	30	650
	FUN012100	DN100	148	115	Rd130x1/4	31	950
	FUN012125	DN125	178	138	Rd160x1/4	35	1350
	FUN012150	DN150	210	168	Rd190x1/4	40	2200
