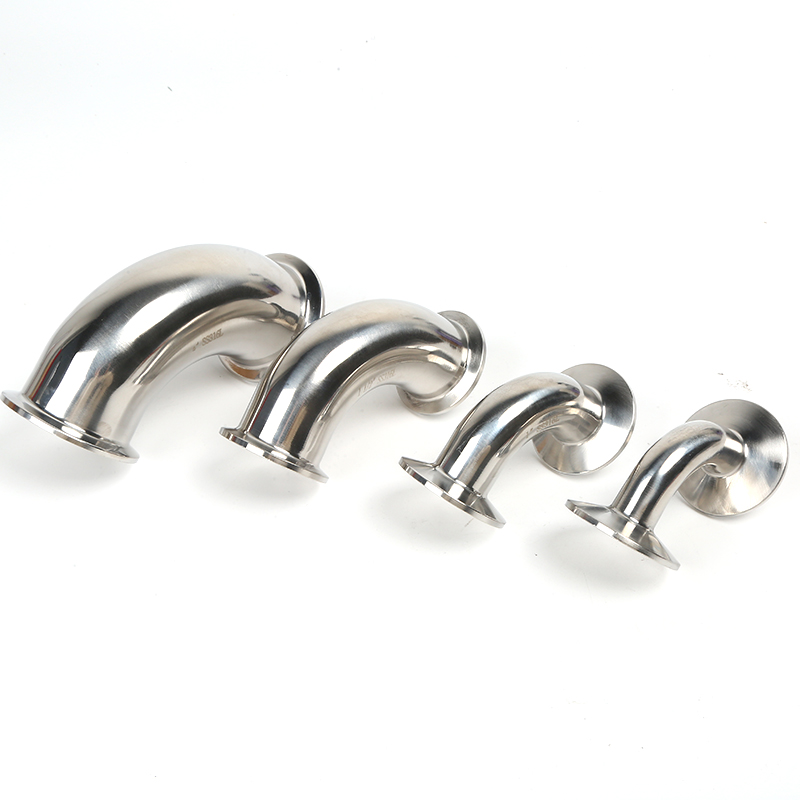

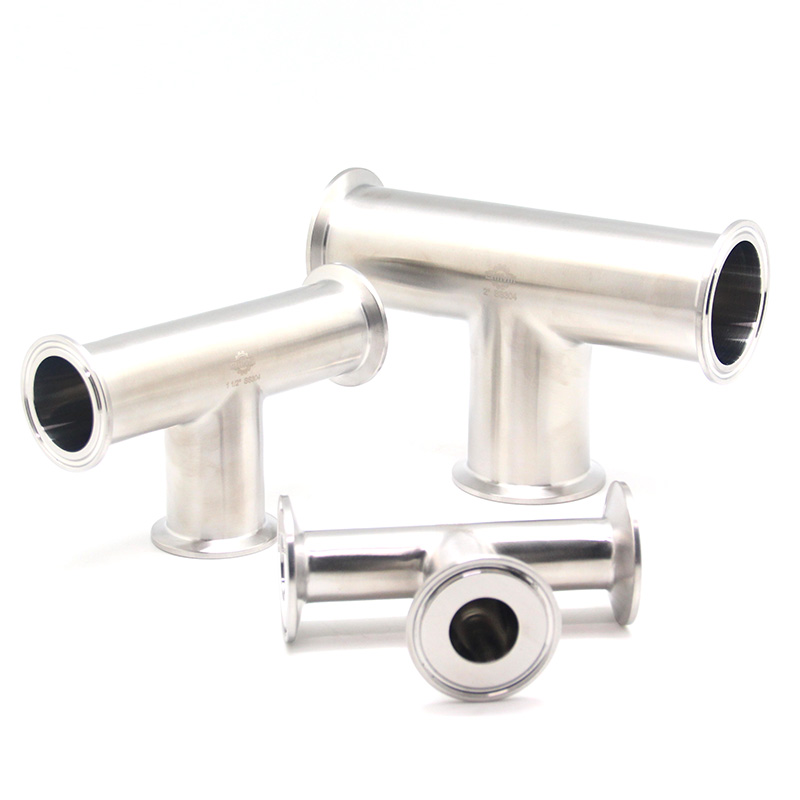

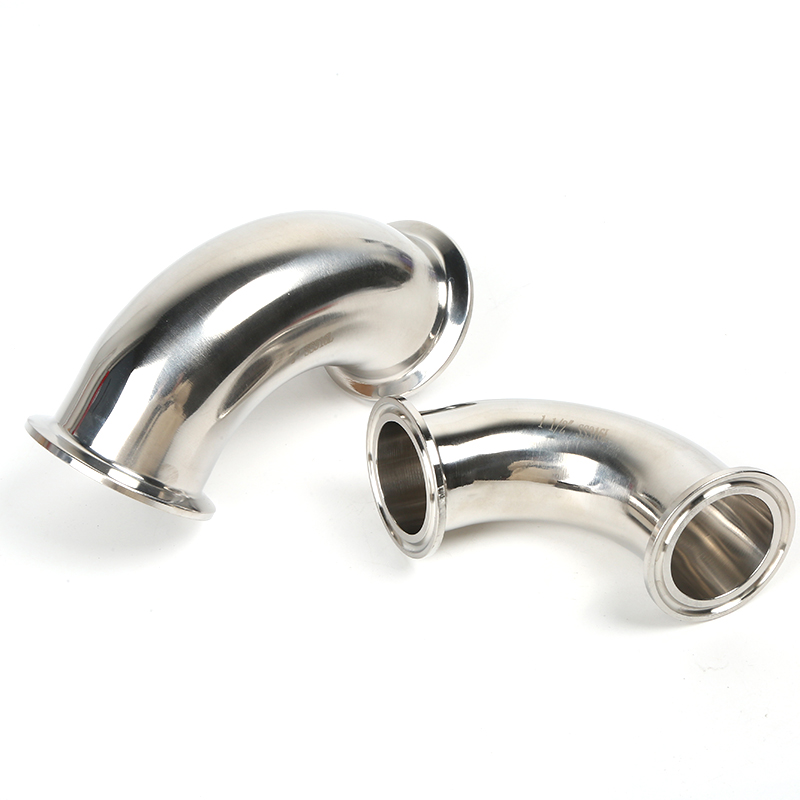

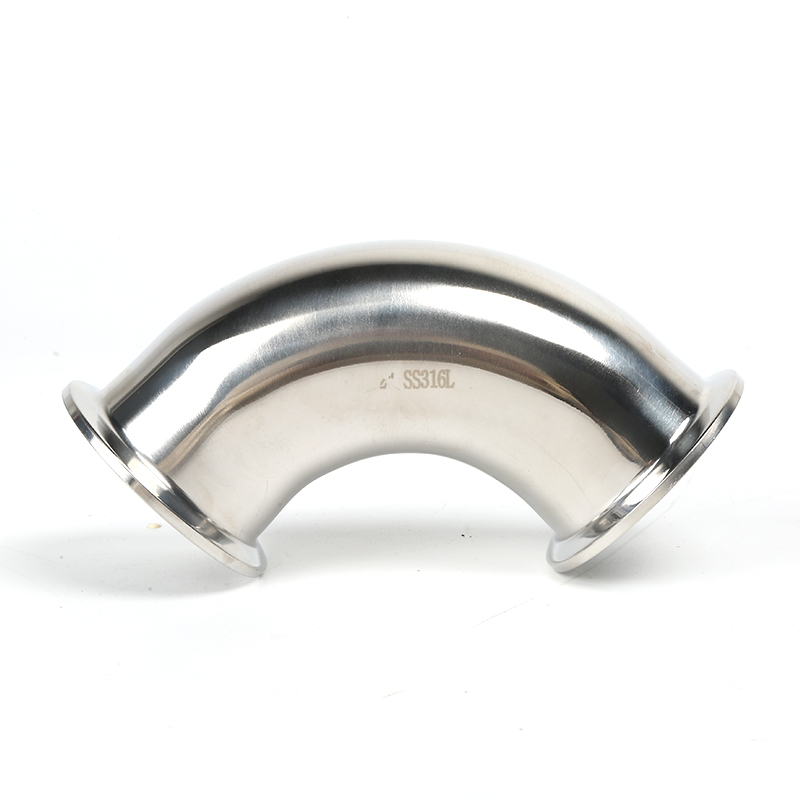

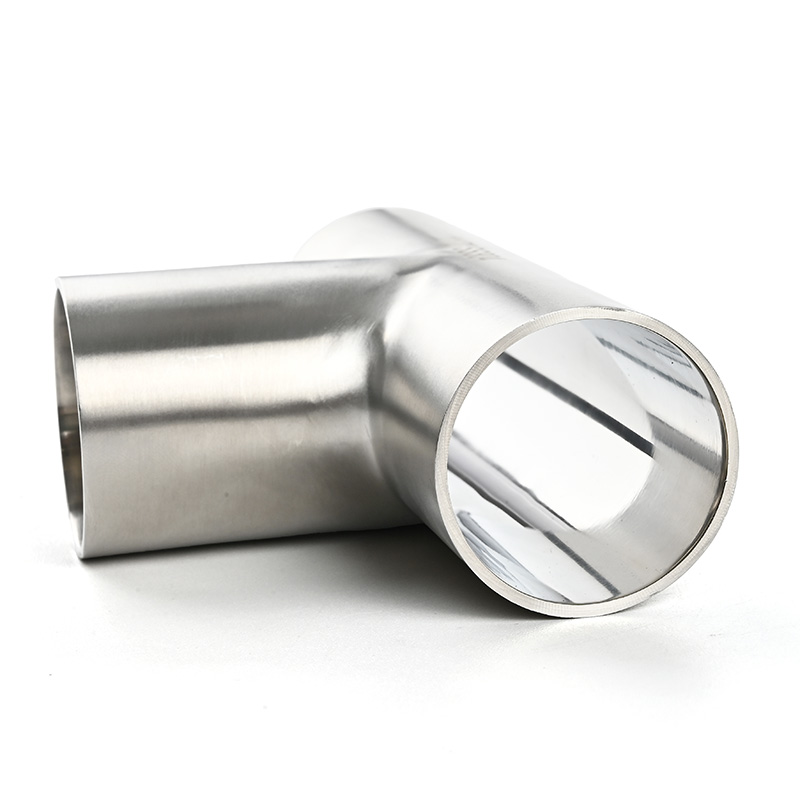

卫生级 SS316L ISO 90°/45° 卡箍弯头 SS304 三通卡箍 90/45 度弯头接头不锈钢 ISO 接头

型号:FE

商品编号:FE

端部连接:

弯头角度:

尺寸.:

材质:

表面处理:

应用

焊接管件用于可进行原位清洗 (CIP) 且无需从系统中拆卸的永久性安装工艺管道和设备。焊接管件的公称管径范围为 1/2 英寸至 8 英寸，材质为 T304 和 T316L。1/2 英寸至 3 英寸尺寸的管壁厚度均为 0.065 英寸（16 号钢）。4 英寸尺寸的管壁厚度为 0.083 英寸（14 号钢），6 英寸和 8 英寸尺寸的管壁厚度为 0.109 英寸（12 号钢）。

材料

主体：AISI-304 和 AISI-316L

标准设计

标准：DIN11850/DIN11852、SMS、ISO/IDF、BS/AS、ASME BPE
端部连接方式：焊接
可选尺寸：1/2"-8" 或 DN10-DN200

图纸标签上的详细规格

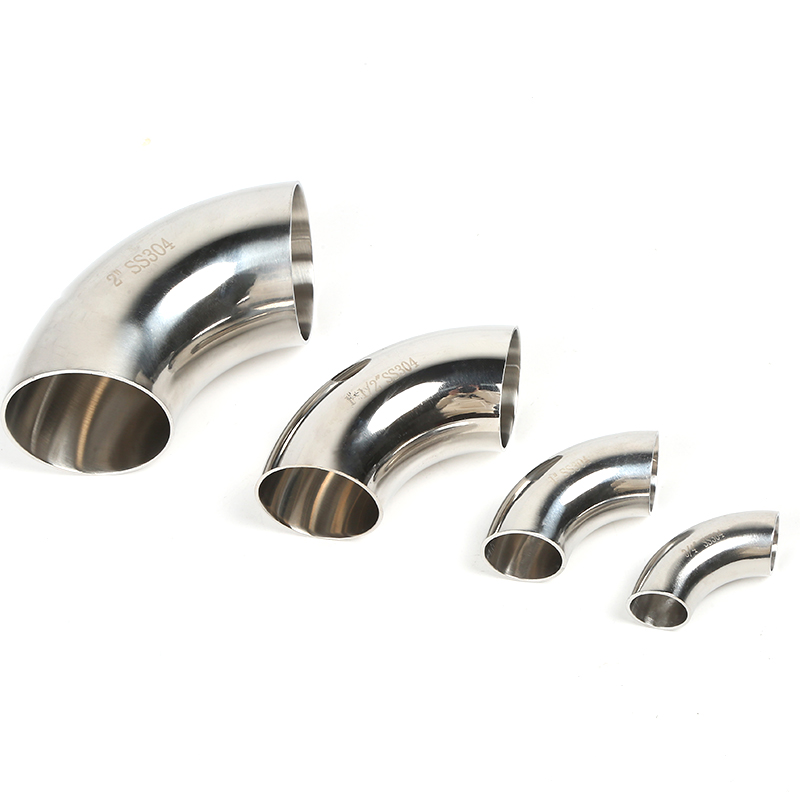

ISO 90°弯头

型号	尺寸	直径/毫米	升/毫米	R/mm	T/mm	NW/g。
FEW014050	φ12.7	12.7	19.1	19.1	1.5
FEW014075	φ19	19.1	28.5	28.5	1.5
FEW014100	φ25	25.4	33.5	33.5	1.5
FEW014125	φ32	31.8	38	38	1.5
FEW014150	φ38	38.1	48.5	48.5	1.5
FEW014175	φ45	45	57.5	57.5	1.5
FEW014200	φ51	50.8	60.5	60.5	1.5
FEW014225	φ57	57	68	68	2
FEW014250	φ63	63.5	83.5	83.5	2
FEW014300	φ76	76.2	88.5	88.5	2
FEW014350	φ89	88.9	103.5	103.5	2
FEW014400	φ102	101.6	127	127	2
FEW014425	φ108	108	132	132	2
FEW014450	φ114.3	114.3	152.4	152.4	2
FEW014500	φ127	127	190.5	190.5	2
FEW014525	φ133	133	190	190	2
FEW014600	φ152	152	228.6	228.6	2
FEW014625	φ159	159	225	225	2

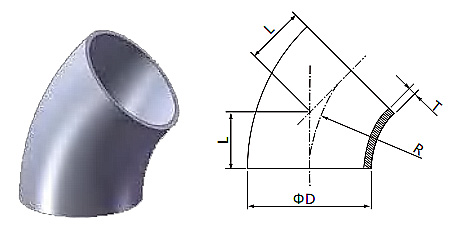

ISO 45°弯头

型号	尺寸	直径/毫米	升/毫米	R/mm	T/mm	NW/g。
FEW034050	φ12.7	12.7	7.9	19.1	1.5
FEW034075	φ19	19.1	11.8	28.5	1.5
FEW034100	φ25	25.4	13.9	33.5	1.5
FEW034125	φ32	31.8	15.7	38	1.5
FEW034150	φ38	38.1	20.1	48.5	1.5
FEW034175	φ45	45	23.8	57.5	1.5
FEW034200	φ51	50.8	25.1	60.5	1.5
FEW034225	φ57	57	28.1	68	2
FEW034250	φ63	63.5	34.6	83.5	2
FEW034300	φ76	76.2	36.7	88.5	2
FEW034350	φ89	88.9	42.9	103.5	2
FEW034400	φ102	101.6	52.6	127	2

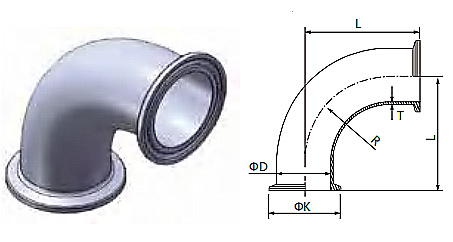

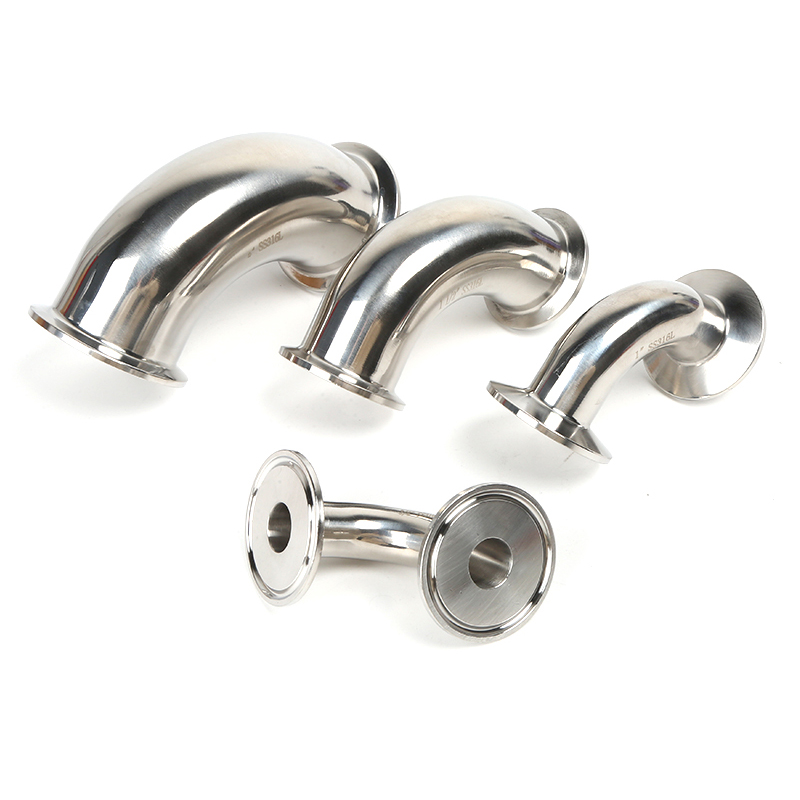

ISO 90°弯头夹

型号	尺寸	直径/毫米	千克/毫米	升/毫米	R/mm	T/mm	NW/g。
FEC014050	φ12.7	12.7	2.52/34/50.5	40.6	19.1	1.5
FEC014075	φ19	19.1	2.52/34/50.5	50	28.5	1.5
FEC014100	φ25	25.4	50.5	55	33.5	1.5
FEC014125	φ32	31.8	50.5	59.5	38	1.5
FEC014150	φ38	38.1	50.5	70	48.5	1.5
FEC014175	φ45	45	64	79	57.5	1.5
FEC014200	φ51	50.8	64	82	60.5	1.5
FEC014225	φ57	57	77.5	89.5	68	2
FEC014250	φ63	63.5	77.5	105	83.5	2
FEC014300	φ76	76.2	91	110	88.5	2
FEC014350	φ89	88.9	106	125	103.5	2
FEC014400	φ102	101.6	119	148.5	127	2
FEC014425	φ108	108	119	153.5	132	2
FEC014450	φ114.3	114.3	130	173.9	152.4	2
FEC014500	φ127	127	145	212	190.5	2
FEC014525	φ133	133	145	211.5	190	2
FEC014600	φ152	152	167	250.1	228.6	2
FEC014625	φ159	159	183	246.5	225	2/3

ISO 90°弯头夹

型号	尺寸	直径/毫米	千克/毫米	升/毫米	R/mm	T/mm	NW/g。
FEC014050	φ12.7	12.7	2.52/34/50.5	29.4	19.1	1.5
FEC014075	φ19	19.1	2.52/34/50.5	33.3	28.5	1.5
FEC014100	φ25	25.4	50.5	35.4	33.5	1.5
FEC014125	φ32	31.8	50.5	37.2	38	1.5
FEC014150	φ38	38.1	50.5	41.6	48.5	1.5
FEC014175	φ45	45	64	45.3	57.5	1.5
FEC014200	φ51	50.8	64	46.6	60.5	1.5
FEC014225	φ57	57	77.5	49.6	68	2
FEC014250	φ63	63.5	77.5	56.1	83.5	2
FEC014300	φ76	76.2	91	58.2	88.5	2
FEC014350	φ89	88.9	106	64.4	103.5	2
FEC014400	φ102	101.6	119	74.1	127	2
