同心异径短接头 SMS 卫生级 SS304 SS316L 偏心焊接异径接头不锈钢 SMS 焊接短接头

型号:FRW

商品编号:FRW

型号:

尺寸.:

材质:

表面处理:

应用

焊接管件用于可进行原位清洗 (CIP) 且无需从系统中拆卸的永久性安装工艺管道和设备。焊接管件的公称管径范围为 1/2 英寸至 8 英寸，材质为 T304 和 T316L。1/2 英寸至 3 英寸尺寸的管壁厚度均为 0.065 英寸（16 号钢）。4 英寸尺寸的管壁厚度为 0.083 英寸（14 号钢），6 英寸和 8 英寸尺寸的管壁厚度为 0.109 英寸（12 号钢）。

材料

主体：AISI-304 和 AISI-316L

标准设计

标准：DIN11850/DIN11852、SMS、ISO/IDF、BS/AS、ASME BPE
端部连接方式：焊接
可选尺寸：1/2"-8" 或 DN10-DN200

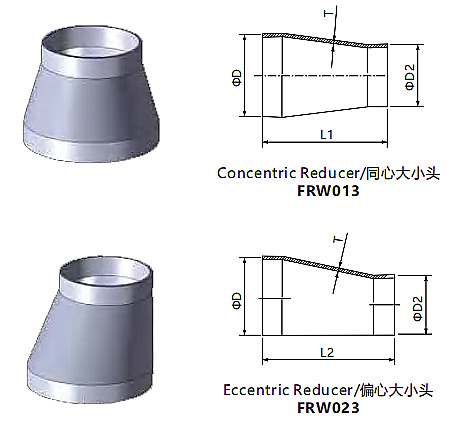

图纸标签上的详细规格

短信减少器短版

型号		尺寸	直径/毫米	D2/mm	L1/mm	L2/mm	T/mm	NW/g。
同心	偏心	尺寸	直径/毫米	D2/mm	L1/mm	L2/mm	T/mm	NW/g。
FRW013150100	FRW023150100	38x25	38	25	39	46	1.5x1.5
FRW013200100	FRW023200100	51x25	51	25	57	68	1.5x1.5
FRW013200150	FRW023200150	51x38	51	38	39	47	1.5x1.5
FRW013250100	FRW023250100	63x25	63	25	74	92	2x1.5
FRW013250150	FRW023250150	63x38	63	38	57	70	2x1.5
FRW013250100	FRW023250100	63x51	63	51	39	44	2x1.5
FRW013300100	FRW023300100	76x25	76	25	92	-	2x1.5
FRW013300150	FRW023300150	76x38	76	38	74	92	2x1.5
FRW013300200	FRW023300200	76x51	76	51	57	68	2x1.5
FRW013300250	FRW023300250	76x63	76	63	39	47	2x2
FRW013400200	FRW023400200	102x51	102	51	95	117	2x1.5
FRW013400250	FRW023400250	102x63	102	63	78	94	2x2
FRW013400300	FRW023400300	102x76	102	76	60	74	2x2
