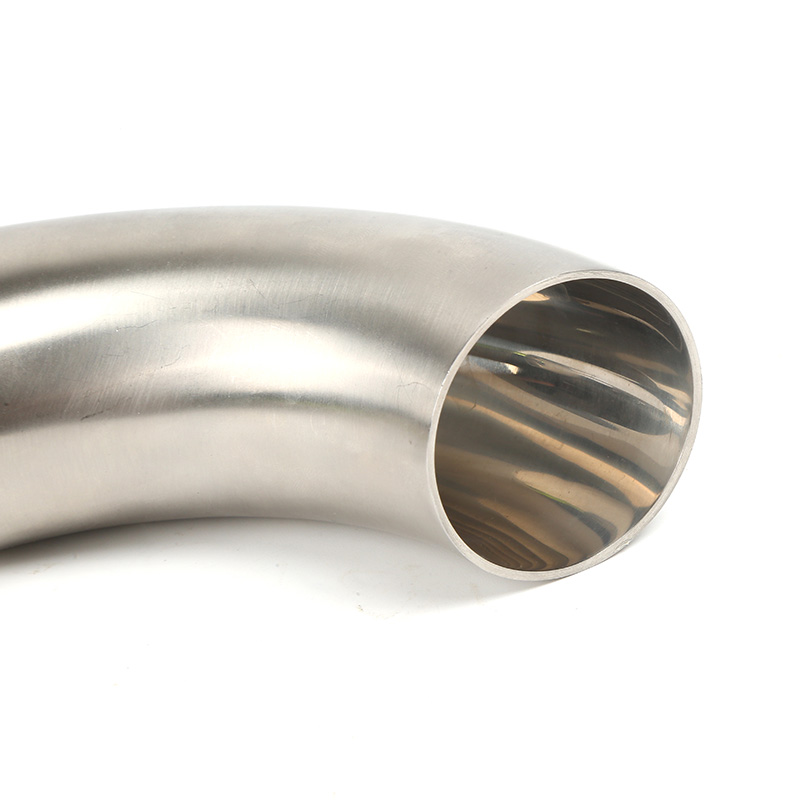

不锈钢 SMS 90°弯头短/长卫生级焊接 45°弯头 SS304 SS316L 90/45 度焊接弯头管件

型号:FEW

商品编号:FEW

弯头角度:

尺寸.:

材质:

表面处理:

应用

焊接管件用于可进行原位清洗 (CIP) 且无需从系统中拆卸的永久性安装工艺管道和设备。焊接管件的公称管径范围为 1/2 英寸至 8 英寸，材质为 T304 和 T316L。1/2 英寸至 3 英寸尺寸的管壁厚度均为 0.065 英寸（16 号钢）。4 英寸尺寸的管壁厚度为 0.083 英寸（14 号钢），6 英寸和 8 英寸尺寸的管壁厚度为 0.109 英寸（12 号钢）。

材料

主体：AISI-304 和 AISI-316L

标准设计

标准：DIN11850/DIN11852、SMS、ISO/IDF、BS/AS、ASME BPE
端部连接方式：焊接
可选尺寸：1/2"-8" 或 DN10-DN200

图纸标签上的详细规格

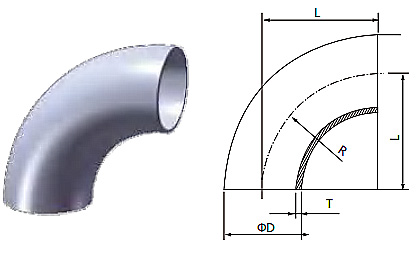

SMS 90°弯头短款

型号	尺寸	直径/毫米	升/毫米	R/mm	T/mm	NW/g。
FEW013100	25	25.4	38.1	38.1	1.5
FEW013125	32	31.8	47.7	47.7	1.5
FEW01350	38	38.1	57.2	57.2	1.5
FEW013200	51	50.8	76.2	76.2	1.5
FEW013250	63	63.5	95.3	95.3	2
FEW013300	76	76.2	114.3	114.3	2
FEW013400	101.6	101.6	152.4	152.4	2

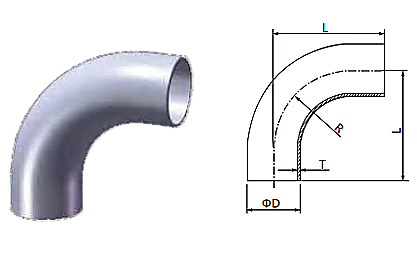

SMS 90°长弯头

型号	尺寸	直径/毫米	升/毫米	R/mm	T/mm	NW/g。
FEW023100	25	25.4	55	38.1	1.5
FEW02350	38	38.1	70	57.2	1.5
FEW023200	51	50.8	82	76.2	1.5
FEW023250	63	63.5	105	95.3	2
FEW023300	76	76.2	110	114.3	2
FEW023400	101.6	101.6	150	152.4	2

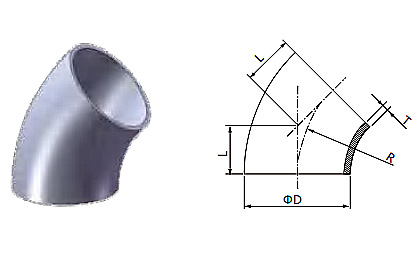

SMS 45°弯头短款

型号	尺寸	直径/毫米	升/毫米	R/mm	T/mm	NW/g。
FEW033100	25	25.4	15.5	38.1	1.5
FEW03350	38	38.1	23.6	57.2	1.5
FEW033200	51	50.8	31.6	76.2	1.5
FEW033250	63	63.5	39.5	95.3	2
FEW033300	76	76.2	47.2	114.3	2
FEW033400	101.6	101.6	63	152.4	2

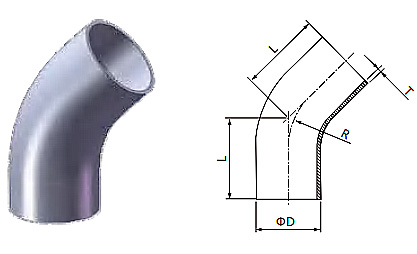

SMS 45°长弯头

型号	尺寸	直径/毫米	升/毫米	R/mm	T/mm	NW/g。
FEW043100	25	25.4	42.5	38.1	1.5
FEW04350	38	38.1	56.8	57.2	1.5
FEW043200	51	50.8	68.6	76.2	1.5
FEW043250	63	63.5	78.4	95.3	2
FEW043300	76	76.2	85.2	114.3	2
FEW043400	101.6	101.6	103	152.4	2
