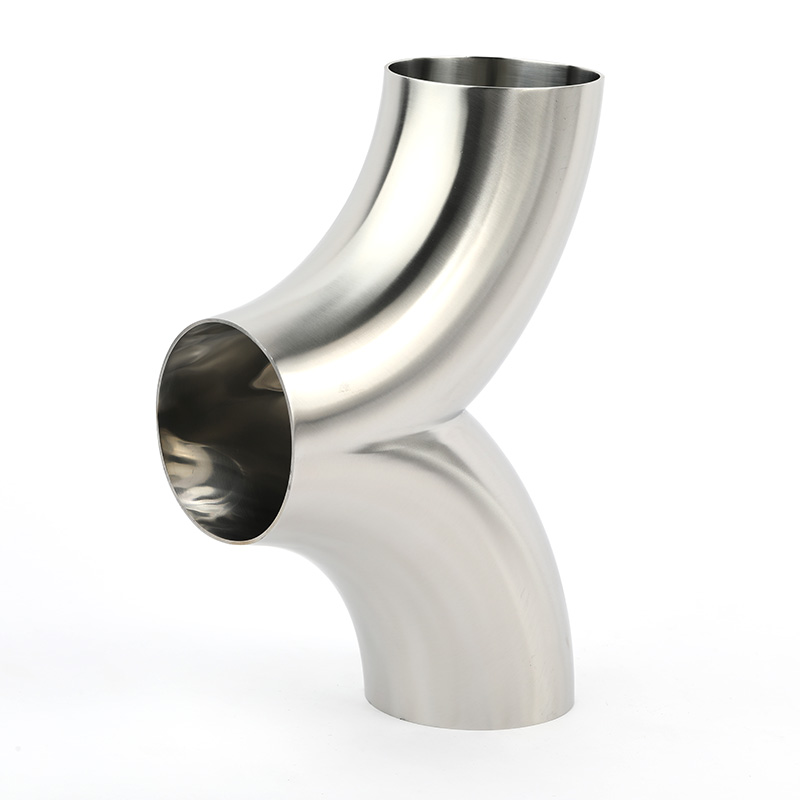

卫生级Y型三通不锈钢DIN双弯头三通SS304 SS316L焊接管件弯头三通

型号:FYW03

商品编号:FYW03

尺寸.:

材质:

表面处理:

应用

焊接管件用于可进行原位清洗 (CIP) 且无需从系统中拆卸的永久性安装工艺管道和设备。焊接管件的公称管径范围为 1/2 英寸至 8 英寸，材质为 T304 和 T316L。1/2 英寸至 3 英寸尺寸的管壁厚度均为 0.065 英寸（16 号钢）。4 英寸尺寸的管壁厚度为 0.083 英寸（14 号钢），6 英寸和 8 英寸尺寸的管壁厚度为 0.109 英寸（12 号钢）。

材料

主体：AISI-304 和 AISI-316L

标准设计

标准：DIN11850/DIN11852、SMS、ISO/IDF、BS/AS、ASME BPE
端部连接方式：焊接或三卡箍连接
可选尺寸：1/2"-8" 或 DN10-DN200

图纸标签上的详细规格

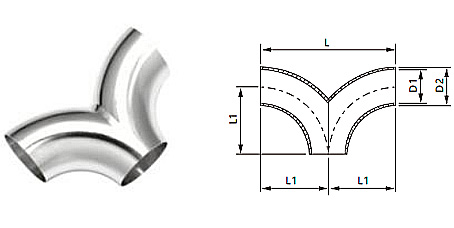

DIN双弯头三通

型号	尺寸	D1/mm	D2/mm	升/毫米	L1/mm	T/mm	NW/g。
FYW032025412S1	DN25	25	28	100	50	1.5	100
FYW032025412S2	DN25	26	29	100	50	1.5	100
FYW032032412S1	DN32	31	34	110	55	1.5	130
FYW032032412S2	DN32	32	35	110	55	1.5	130
FYW032040412S1	DN40	37	40	120	60	1.5	210
FYW032040412S2	DN40	38	41	120	60	1.5	210
FYW032050412S1	DN50	49	52	140	70	1.5	290
FYW032050412S2	DN50	50	53	140	70	1.5	290
FYW032065412S1	DN65	66	70	160	80	2	620
FYW032080412S1	DN80	81	85	180	90	2	850
FYW032100412S1	DN100	100	104	200	100	2	1620
