应用

焊接管件用于可进行原位清洗 (CIP) 且无需从系统中拆卸的永久性安装工艺管道和设备。焊接管件的公称管径范围为 1/2 英寸至 8 英寸，材质为 T304 和 T316L。1/2 英寸至 3 英寸尺寸的管壁厚度均为 0.065 英寸（16 号钢）。4 英寸尺寸的管壁厚度为 0.083 英寸（14 号钢），6 英寸和 8 英寸尺寸的管壁厚度为 0.109 英寸（12 号钢）。

材料

主体：AISI-304 和 AISI-316L

标准设计

标准：DIN11850/DIN11852、SMS、ISO/IDF、BS/AS、ASME BPE
端部连接方式：焊接或三卡箍连接
可选尺寸：1/2"-8" 或 DN10-DN200

图纸标签上的详细规格

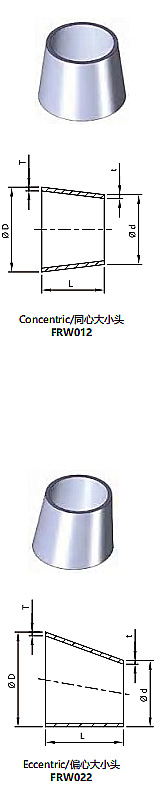

DIN焊接变径管

模式		尺寸	φD/mm	φd/mm	升/毫米	T/mm	吨/毫米	净重/克
同心	偏心	尺寸	φD/mm	φd/mm	升/毫米	T/mm	吨/毫米	净重/克
FRW012015010412S1	FRW022015010412S1	DN15xDN10	18	12	11	1.5	1.5	10
FRW012015010412S2	FRW02015010412S2	DN15XDN10	19	13	11	1.5	1.5	10
FRW012020010412S1	FRW022020010412S1	DN20xDN10	22	12	18	1.5	1.5	20
FRW012020010412S2	FRW022020010412S2	DN20xDN10	23	13	18	1.5	1.5	20
FRW012020015412S1	FRW022020015412S1	DN20xDN15	22	18	7	1.5	1.5	10
FRW012020015412S2	FRW022002015412S2	DN20xDN15	23	19	7	1.5	1.5	10
FRW01025010412S1	FRW022025010412S1	DN25xDN10	28	12	28	1.5	1.5	20
FRW012025010412S2	FRW022025010412S2	DN25xDN10	29	13	28	1.5	1.5	20
FRW01025015412S1	FRW022025015412S1	DN25xDN15	28	18	18	1.5	1.5	20
FRW01025015412S2	FRW022025015412S2	DN25xDN15	29	19	18	1.5	1.5	20
FRW01025020412S1	FRW022025020412S1	DN25xDN20	34	22	11	1.5	1.5	10
FRW01025020412S2	FRW022025020412S2	DN25xDN20	35	23	11	1.5	1.5	10
FRW012032015412S1	FRW022032015412S1	DN32xDN15	34	18	28	1.5	1.5	30
FRW012032015412S2	FRW022032015412S2	DN32xDN15	35	19	28	1.5	1.5	30
FRW012032020412S1	FRW022032020412S1	DN32xDN20	34	22	22	1.5	1.5	20
FRW012032020412S2	FRW022032020412S2	DN32xDN20	35	23	22	1.5	1.5	20
FRW012032025412S1	FRW02203025412S1	DN32xDN25	34	28	11	1.5	1.5	20
FRW012032025412S2	FRW02203025412S2	DN32xDN25	35	29	11	1.5	1.5	20
FRW012040020412S1	FRW022040020412S1	DN40xDN20	40	22	33	1.5	1.5	40
FRW012040020412S2	FRW022040020412S2	DN40xDN20	41	23	33	1.5	1.5	40
FRW012040025412S1	FRW022040025412S1	DN40xDN25	40	28	22	1.5	1.5	30
FRW012040025412S2	FRW022040025412S2	DN40xDN25	41	29	22	1.5	1.5	30
FRW012040032412S1	FRW022040032412S1	DN40xDN32	40	40	11	1.5	1.5	40
FRW012040032412S2	FRW022040032412S2	DN40xDN32	41	41	11	1.5	1.5	40
FRW012050025412S1	FRW022050025412S1	DN50xDN25	52	22	44	1.5	1.5	80
FRW012050025412S2	FRW022050025412S2	DN50xDN25	53	23	44	1.5	1.5	80
FRW012050032412S1	FRW022050032412S1	DN50xDN32	52	28	33	1.5	1.5	80
FRW012050032412S2	FRW022050032412S2	DN50xDN32	53	29	33	1.5	1.5	80
FRW012050040412S1	FRW022050040412S1	DN50xDN40	52	40	22	1.5	1.5	90
FRW012050040412S2	FRW022050040412S2	DN50xDN40	53	41	22	1.5	1.5	90
FRW012065040412S1	FRW022065040412S1	DN65xDN40	70	40	51	2	1.5	110
FRW012065040412S2	FRW022065040412S2	DN65xDN40	70	41	51	2	1.5	110
FRW012065050412S1	FRW022065050412S1	DN65xDN50	70	52	29	2	1.5	90
FRW012065050412S2	FRW022065050412S2	DN65xDN50	70	53	29	2	1.5	90
FRW012080040412S1	FRW022080040412S1	DN80xDN40	85	40	78	2	1.5	160
FRW012080040412S2	FRW022080040412S2	DN80xDN40	85	41	78	2	1.5	160
FRW012080050412S1	FRW022080050412S1	DN80xDN50	85	52	56	2	1.5	120
FRW012080050412S2	FRW022080050412S2	DN80xDN50	85	53	56	2	1.5	120
FRW012080065412S1	FRW022080065412S1	DN80xDN65	85	70	27	2	1..5	110
FRW012100050412S1	FRW022100050412S1	DN100xDN50	104	52	27	2	2	290
FRW012100050412S2	FRW022100050412S2	DN100xDN50	104	53	90	2	1.5	290
FRW012100065412S1	FRW022100065412S1	DN100xDN65	104	70	90	2	1.5	290
FRW012100080412S1	FRW022100080412S1	DN100xDN80	104	85	61	2	2	170
FRW012125065412S1	FRW022125065412S1	DN125xDN65	129	70	34	2	2	450
FRW012125080412S1	FRW022125080412S1	DN125xDN80	129	85	106	2	2	500
FRW012125100412S1	FRW022125100412S1	DN125xDN100	129	104	79	2	2	550
FRW012150080412S1	FRW022150080412S1	DN150xDN80	154	85	124	2	2	500
FRW012150100412S1	FRW022150100412S1	DN150xDN100	154	104	90	2	2	450
FRW012150125412S1	FRW022150125412S1	DN150xDN125	154	129	45	2	2	400
FRW012200150412S1	FRW022200150412S1	DN200xDN150	204	154	90	2	2	790

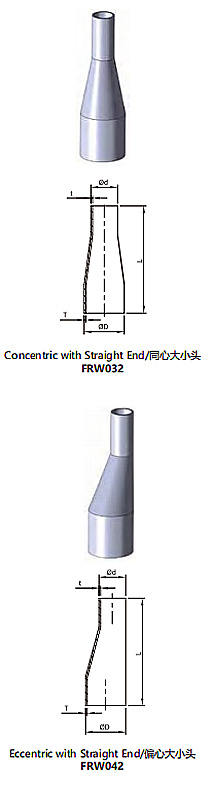

DIN焊接异径管，直端

模式		尺寸	φD/mm	φd/mm	升/毫米	T/mm	吨/毫米	净重/克
同心	偏心	尺寸	φD/mm	φd/mm	升/毫米	T/mm	吨/毫米	净重/克
FRW032020015412S1	FRW042020015412S1	DN20xDN15	22	18	60	1.5	1.5
FRW032020015412S2	FRW042002015412S2	DN20xDN15	23	19	60	1.5	1.5
FRW032025020412S1	FRW042025020412S1	DN25xDN20	34	22	60	1.5	1.5
FRW032025020412S2	FRW042025020412S2	DN25xDN20	35	23	60	1.5	1.5
FRW032032020412S1	FRW042032020412S1	DN32xDN20	34	22	80	1.5	1.5
FRW032032020412S2	FRW042032020412S2	DN32xDN20	35	23	80	1.5	1.5
FRW03203025412S1	FRW042032025412S1	DN32xDN25	34	28	80	1.5	1.5
FRW03203025412S2	FRW042032025412S2	DN32xDN25	35	29	80	1.5	1.5
FRW032040020412S1	FRW042040020412S1	DN40xDN20	40	22	102	1.5	1.5
FRW032040020412S2	FRW042040020412S2	DN40xDN20	41	23	102	1.5	1.5
FRW032040025412S1	FRW042040025412S1	DN40xDN25	40	28	102	1.5	1.5
FRW032040025412S2	FRW042040025412S2	DN40xDN25	41	29	102	1.5	1.5
FRW032040032412S1	FRW042040032412S1	DN40xDN32	40	40	102	1.5	1.5
FRW032040032412S2	FRW042040032412S2	DN40xDN32	41	41	102	1.5	1.5
FRW032050025412S1	FRW042050025412S1	DN50xDN25	52	22	115	1.5	1.5
FRW032050025412S2	FRW042050025412S2	DN50xDN25	53	23	115	1.5	1.5
FRW032050032412S1	FRW042050032412S1	DN50xDN32	52	28	115	1.5	1.5
FRW032050032412S2	FRW042050032412S2	DN50xDN32	53	29	115	1.5	1.5
FRW032050040412S1	FRW042050040412S1	DN50xDN40	52	40	115	1.5	1.5
FRW032050040412S2	FRW042050040412S2	DN50xDN40	53	41	115	1.5	1.5
FRW032065025412S1	FRW042065025412S1	DN65xDN25	52	28	125	2	1.5
FRW032065025412S2	FRW042065025412S2	DN65xDN25	53	29	125	2	1.5
FRW032065050412S1	FRW042065050412S1	DN65xDN32	52	34	125	2	1.5
FRW032065050412S2	FRW042065050412S2	DN65xDN32	53	35	125	2	1.5
FRW032065040412S1	FRW042065040412S1	DN65xDN40	70	40	120	2	1.5
FRW032065040412S2	FRW042065040412S2	DN65xDN40	70	41	120	2	1.5
FRW032065050412S1	FRW042065050412S1	DN65xDN50	70	52	120	2	1.5
FRW032065050412S2	FRW042065050412S2	DN65xDN50	70	53	120	2	1.5
FRW032080040412S1	FRW042080040412S1	DN80xDN40	85	40	140	2	1.5
FRW032080040412S2	FRW042080040412S2	DN80xDN40	85	41	140	2	1.5
FRW032080050412S1	FRW042080050412S1	DN80xDN50	85	52	125	2	1.5
FRW032080050412S2	FRW042080050412S2	DN80xDN50	85	53	125	2	1.5
FRW032080065412S1	FRW042080065412S1	DN80xDN65	85	70	120	2	1..5
FRW032100050412S1	FRW042100050412S1	DN100xDN50	104	52	160	2	2
FRW032100050412S2	FRW042100050412S2	DN100xDN50	104	53	160	2	1.5
FRW032100065412S1	FRW042100065412S1	DN100xDN65	104	70	127	2	1.5
FRW0132100080412S1	FRW042100080412S1	DN100xDN80	104	85	120	2	2

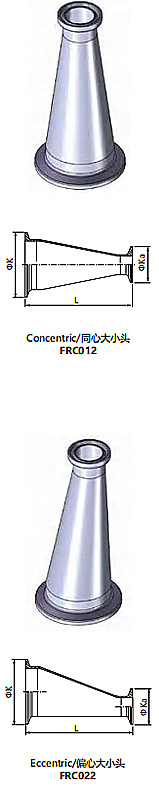

DIN夹钳式变径接头

模式		尺寸	千克/毫米	k/mm	升/毫米	净重/克
同心	偏心	尺寸	千克/毫米	k/mm	升/毫米	净重/克
FRC012015010412S1	FRC022015010412S1	DN15xDN10	34	34	47
FRC012020010412S1	FRC022020010412S1	DN20xDN10	34	34	54
FRC012020015412S1	FRC022020015412S1	DN20xDN15	34	34	43
FRC012025010412S1	FRC022025010412S1	DN25xDN10	50.5	34	67.5
FRC01025015412S1	FRC022025015412S1	DN25xDN15	50.5	34	57.5
FRC012025020412S1	FRC022025020412S1	DN25xDN20	50.5	34	50.5
FRC012032015412S1	FRC022032015412S1	DN32xDN15	50.5	34	67.5
FRC012032020412S1	FRC022032020412S1	DN32xDN20	50.5	34	61.5
FRC012032025412S1	FRC02203025412S1	DN32xDN25	50.5	50.5	54
FRC012040015412S1	FRC022040015412S1	DN40xDN15	50.5	34	80
FRC012040020412S1	FRC022040020412S1	DN40xDN20	50.5	34	72.5
FRC012040025412S1	FRC022040025412S1	DN40xDN25	50.5	50.5	65
FRC012040032412S1	FRC022040032412S1	DN40xDN32	50.5	50.5	54
FRC012050025412S1	FRC022050025412S1	DN50xDN25	64	50.5	87
FRC012050032412S1	FRC022050032412S1	DN50xDN32	64	50.5	76
FRC012050040412S1	FRC022050040412S1	DN50xDN40	64	50.5	65
FRC012065025412S1	FRC022065025412S1	DN65xDN25	91	50.5	122.5
FRC012065032412S1	FRC022065032412S1	DN65xDN32	91	50.5	111.5
FRC012065040412S1	FRC022065040412S1	DN65xDN40	91	50.5	100.5
FRC012065050412S1	FRC022065050412S1	DN65xDN50	91	64	78.5
FRC012080025412S1	FRC022080025412S1	DN80xDN25	106	50.5	150.5
FRC012080032412S1	FRC022080032412S1	DN80xDN32	106	50.5	139.5
FRC012080040412S1	FRC022080040412S1	DN80xDN40	106	50.5	127.5
FRC012080050412S1	FRC022080050412S1	DN80xDN50	106	64	105.5
FRC012080065412S1	FRC022080065412S1	DN80xDN65	106	91	83
FRC012100025412S1	FRC022100025412S1	DN100xDN25	119	34	184
FRC012100032412S1	FRC022100032412S1	DN100xDN32	119	34	173
FRC012100040412S1	FRC022100044012S1	DN100xDN40	119	34	162.5
FRC012100050412S1	FRC022100050412S1	DN100xDN50	119	50.5	139.5
FRC012100065412S1	FRC022100065412S1	DN100xDN65	119	64	117
FRC012100080412S1	FRC022100080412S1	DN100xDN80	119	91	229.5
FRC012125025412S1	FRC022125025412S1	DN125xDN25	144.5	34	219
FRC012125032412S1	FRC022125032412S1	DN125xDN32	144.5	34	208
FRC012125050412S1	FRC022125050412S1	DN125xDN50	144.5	50.5	186.5
FRC012125065412S1	FRC022125065412S1	DN125xDN65	144.5	64	162
FRC012125080412S1	FRC022125080412S1	DN125xDN80	144.5	91	135
FRC012125100412S1	FRC022125100412S1	DN125xDN100	144.5	119	101
FRC012150065412S1	FRC022150065412S1	DN150xDN65	167	64	185
FRC012150080412S1	FRC022150080412S1	DN150xDN80	167	91	180
FRC012150100412S1	FRC022150100412S1	DN150xDN100	167	119	146
FRC012150125412S1	FRC022150125412S1	DN150xDN125	167	144.5	101
FRC012200150412S1	FRC022200150412S1	DN200xDN150	217	167	146

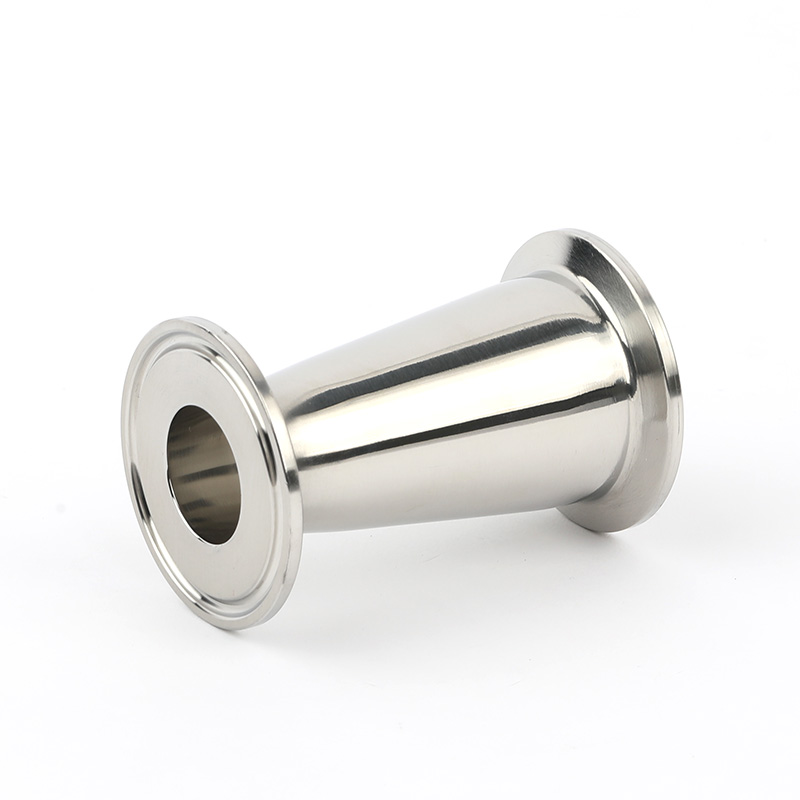

DIN卫生级SS304 SS316L偏心三通卡箍异径接头不锈钢管件
