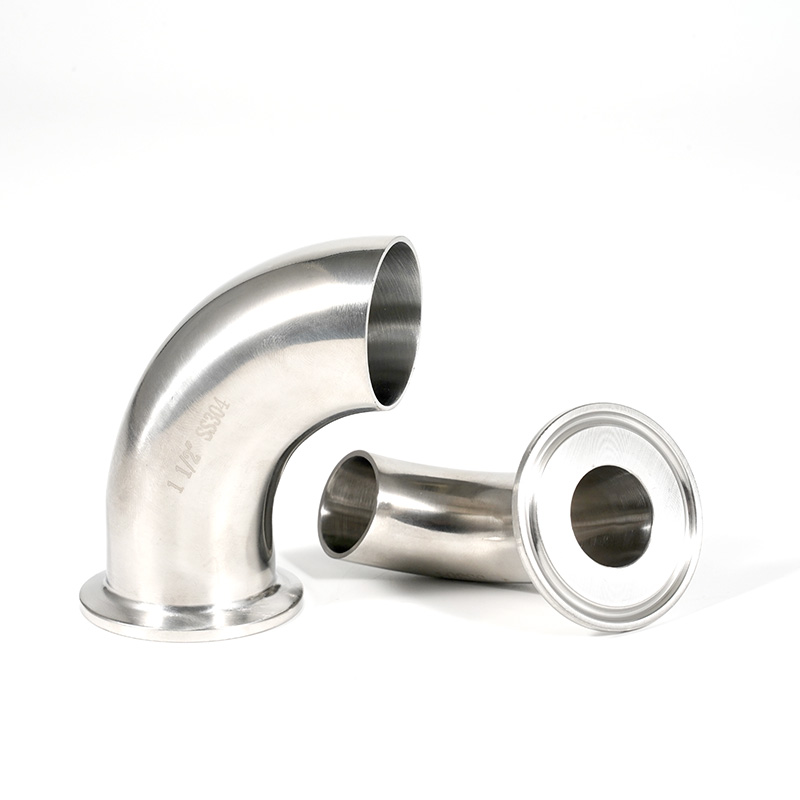

卫生级 90/45 度卡箍弯头不锈钢 JIS 管件三卡箍 45°弯头 SS304 SS316L JIS 管件

型号:FE

商品编号:FE

端部连接:

弯头角度:

尺寸.:

材质:

表面处理:

应用

焊接管件用于可进行原位清洗 (CIP) 且无需从系统中拆卸的永久性安装工艺管道和设备。焊接管件的公称管径范围为 1/2 英寸至 8 英寸，材质为 T304 和 T316L。1/2 英寸至 3 英寸尺寸的管壁厚度均为 0.065 英寸（16 号钢）。4 英寸尺寸的管壁厚度为 0.083 英寸（14 号钢），6 英寸和 8 英寸尺寸的管壁厚度为 0.109 英寸（12 号钢）。

材料

主体：AISI-304 和 AISI-316L

标准设计

标准：DIN11850/DIN11852、SMS、ISO/IDF、BS/AS、ASME BPE
端部连接方式：焊接
可选尺寸：1/2"-8" 或 DN10-DN200

图纸标签上的详细规格

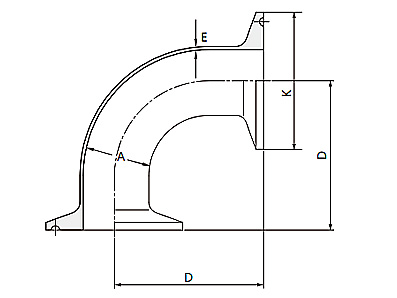

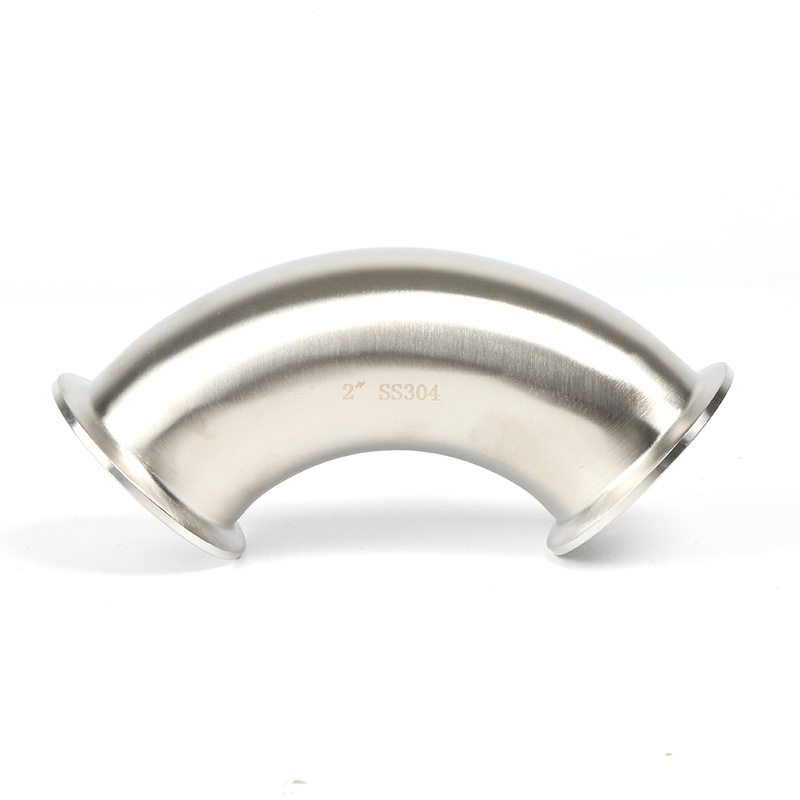

JIS 90°弯头夹具

型号	尺寸	直径/毫米	直径/毫米	千克/毫米	T/mm	NW/g。
FEC015050	1/2S	12.7	49	25.2	1.25
FEC015075	3/4S	19.1	54	25.2	1.65
FEC015100	1S	25.4	55	50.5	1.25
FEC015150	1.5秒	38.1	70	50.5	1.25
FEC015200	2S	50.8	82	64	1.5
FEC015250	2.5秒	63.5	105	77.5	1.5
FEC015300	3S	76.2	110	91	2
FEC015400	4S	101.6	162.5	119	2

JIS 45°弯头夹具

	型号	尺寸	A/mm	厘米/毫米	千克/毫米	T/mm	NW/g。
	FEC035050	1/2S	12.7	24	25.2	1.25
	FEC035075	3/4S	19.1	30	25.2	1.65
	FEC035100	1S	25.4	34.5	50.5	1.25	150
	FEC035150	1.5秒	38.1	40.7	50.5	1.25	130
	FEC035200	2S	50.8	46.9	64	1.5	240
	FEC035250	2.5秒	63.5	58.7	77.5	1.5	360
	FEC035300	3S	76.2	62	91	2	540
	FEC035400	4S	101.6	83.7	119	2	1050
`

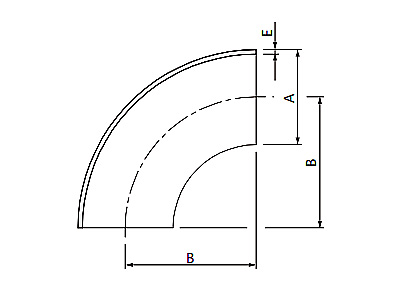

JIS 90°弯头

型号	尺寸	直径/毫米	B/mm	T/mm	NW/g。
FEW015050	1/2S	12.7	25	1.5
FEW015075	3/4S	19.1	28.5	1.5
FEW015100	1S	25.4	35	1.5	35
FEW015150	1.5秒	38.1	50	1.5	86
FEW015200	2S	50.8	60	1.5	160
FEW015250	2.5秒	63.5	79	1.5	270
FEW015300	3S	76.2	82	2	390
FEW015400	4S	101.6	133	2	925

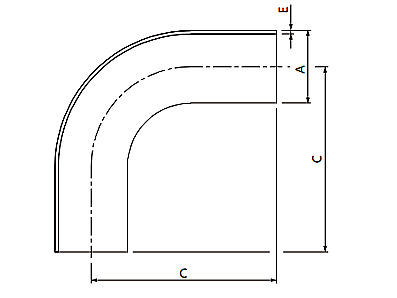

JIS长90°弯头

型号	尺寸	直径/毫米	厘米/毫米	T/mm	NW/g。
FEW025050	1/2S	12.7	60	1.5
FEW025075	3/4S	19.1	60	1.5
FEW025100	1S	25.4	70	1.5
FEW025150	1.5秒	38.1	85	1.5
FEW025200	2S	50.8	100	1.5
FEW025250	2.5秒	63.5	119	1.5
FEW025300	3S	76.2	127	2
FEW025400	4S	101.6	175	2

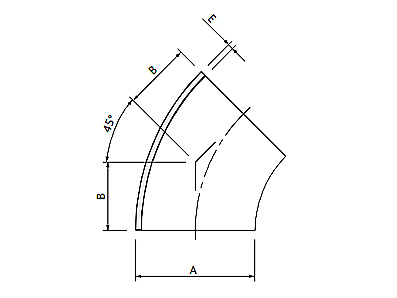

JIS长90°弯头

型号	尺寸	直径/毫米	厘米/毫米	T/mm	NW/g。
FEW035100	1S	25.4	14.6	1.5	18
FEW035150	1.5秒	38.1	20.7	1.5	43
FEW035200	2S	50.8	24.9	1.5	80
FEW035250	2.5秒	63.5	32.7	1.5	135
FEW035300	3S	76.2	34	2	195
FEW035400	4S	101.6	55.7	2	475

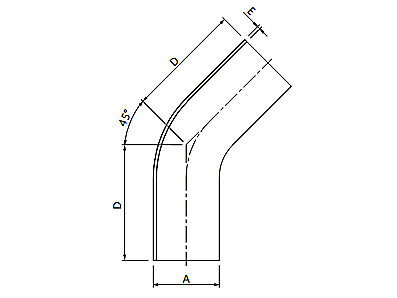

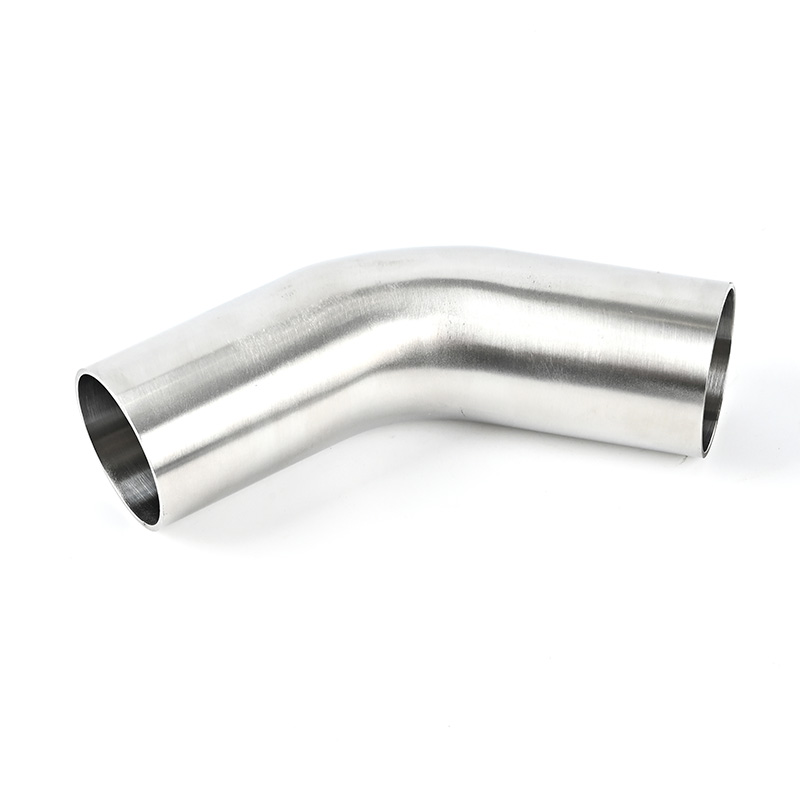

JIS长45°弯头

型号	尺寸	直径/毫米	直径/毫米	E/mm	NW/g。
FEW045050	1/2S	12.7	40	1.25
FEW045075	3/4S	19.1	49	1.65
FEW045100	1S	25.4	49.5	1.25
FEW045150	1.5秒	38.1	55.7	1.25
FEW045200	2S	50.8	64.9	1.5
FEW045250	2.5秒	63.5	72.7	1.5
FEW045300	3S	76.2	79	2
FEW045400	4S	101.6	98.8	2

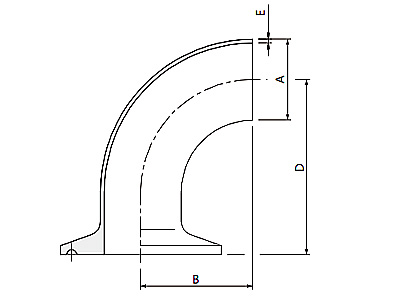

JIS焊接/夹紧90°弯头

型号	尺寸	直径/毫米	B/mm	直径/毫米	T/mm	NW/g。
FEA015050	1/2S	12.7	25	38.5	1.25
FEA015075	3/4S	19.1	28.5	43.5	1.65
FEA015100	1S	25.4	35	55	1.25
FEA015150	1.5秒	38.1	50	70	1.25
FEA015200	2S	50.8	60	82	1.5
FEA015250	2.5秒	63.5	79	105	1.5
FEA015300	3S	76.2	82	110	2
FEA015400	4S	101.6	133	162.5	2

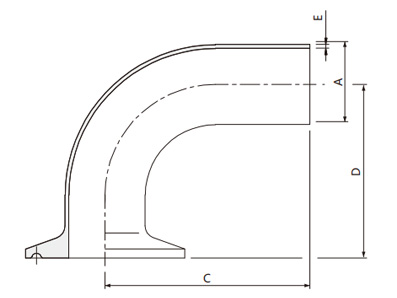

JIS焊接/夹紧90°长弯头

型号	尺寸	直径/毫米	厘米/毫米	直径/毫米	T/mm	NW/g。
FEA025050	1/2S	12.7	60	38.5	1.25
FEA025075	3/4S	19.1	60	43.5	1.65
FEA025100	1S	25.4	70	55	1.25
FEA025150	1.5秒	38.1	85	70	1.25
FEA025200	2S	50.8	100	82	1.5
FEA025250	2.5秒	63.5	119	105	1.5
FEA025300	3S	76.2	127	110	2
FEA025400	4S	101.6	175	162.5	2

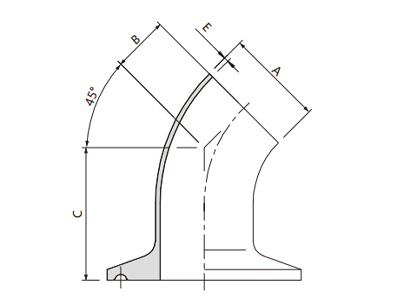

JIS焊接/夹紧45°弯头

型号	尺寸	直径/毫米	B/mm	厘米/毫米	T/mm	NW/g。
FEA035100	1S	25.4	35	34.6	1.25
FEA035150	1.5秒	38.1	50	40.7	1.25
FEA035200	2S	50.8	60	46.9	1.5
FEA035250	2.5秒	63.5	79	58.7	1.5
FEA035300	3S	76.2	82	62	2
FEA035400	4S	101.6	134.5	83.7	2

JIS焊接/夹紧45°长弯头

型号	尺寸	直径/毫米	厘米/毫米	直径/毫米	T/mm	NW/g。
FEA045050	1/2S	12.7	24	40	1.25
FEA045075	3/4S	19.1	30	49	1.65
FEA045100	1S	25.4	34.6	49.5	1.25
FEA045150	1.5秒	38.1	40.7	55.7	1.25
FEA045200	2S	50.8	46.9	64.9	1.5
FEA045250	2.5秒	63.5	58.7	72.7	1.5
FEA045300	3S	76.2	62	79	2
FEA045400	4S	101.6	83.7	98.8	2
