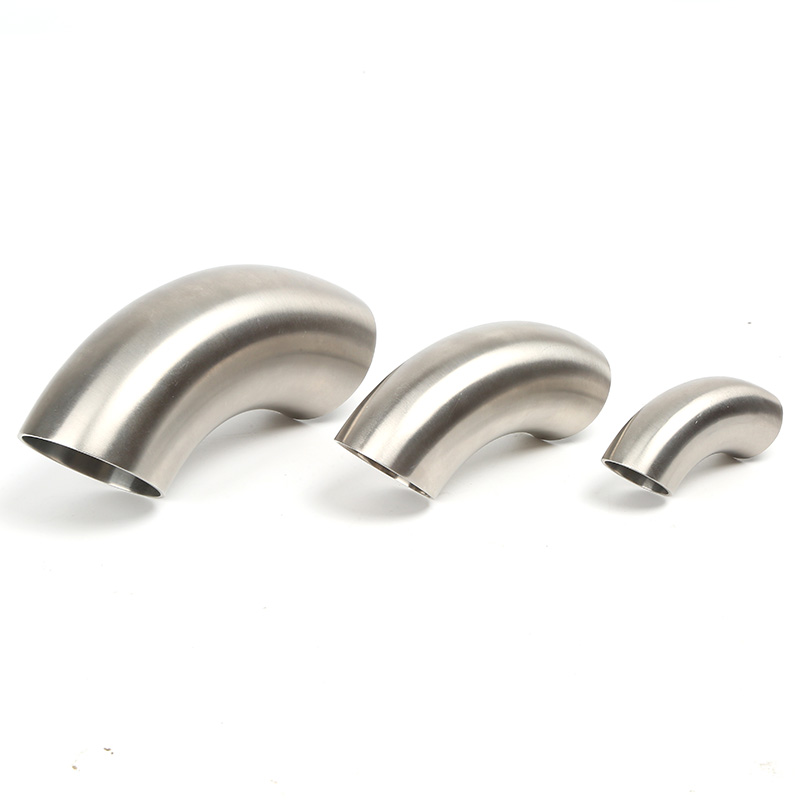

AS 90度焊接弯头 SS304 SS316L 高品质卫生级 AS 焊接管件不锈钢 45度弯头

型号:FEW

商品编号:FEW

弯头角度:

尺寸.:

材质:

表面处理:

应用

焊接管件用于可进行原位清洗 (CIP) 且无需从系统中拆卸的永久性安装工艺管道和设备。焊接管件的公称管径范围为 1/2 英寸至 8 英寸，材质为 T304 和 T316L。1/2 英寸至 3 英寸尺寸的管壁厚度均为 0.065 英寸（16 号钢）。4 英寸尺寸的管壁厚度为 0.083 英寸（14 号钢），6 英寸和 8 英寸尺寸的管壁厚度为 0.109 英寸（12 号钢）。

材料

主体：AISI-304 和 AISI-316L

标准设计

标准：DIN11850/DIN11852、SMS、ISO/IDF、BS/AS、ASME BPE
端部连接方式：焊接
可选尺寸：1/2"-8" 或 DN10-DN200

图纸标签上的详细规格

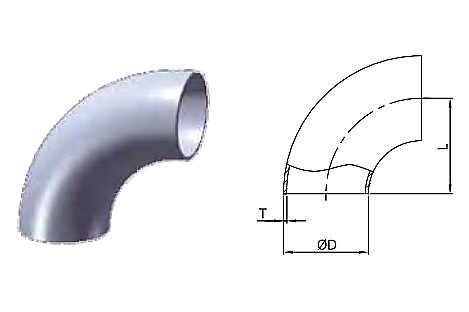

AS 90°弯头

型号	尺寸	直径/毫米	升/毫米	T/mm	NW/g。
FEW018050	1/2英寸	12.7	19.1	1.6
FEW018075	3/4英寸	19.05	28.6	1.6
FEW018100	1英寸	25.4	38.1	1.6
FEW018125	1¼英寸	31.8	47.7	1.6
FEW018150	1.5英寸	38.1	57.2	1.6
FEW018200	2英寸	50.8	76.2	1.6
FEW018250	2.5英寸	63.5	95	1.6
FEW018300	3英寸	76.2	114.3	1.6
FEW018400	4英寸	101.6	152.4	2
FEW018600	6英寸	152.4	228.6	2.8

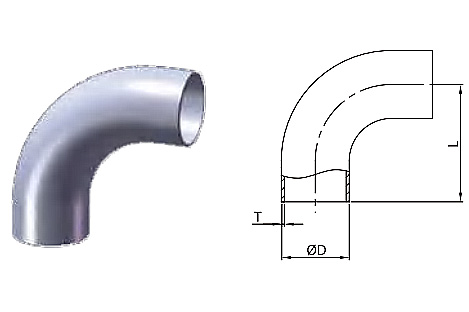

AS 90°长弯头

型号	尺寸	直径/毫米	升/毫米	T/mm	NW/g。
FEW028050	1/2英寸	12.7	49.1	1.6
FEW028075	3/4英寸	19.05	58.6	1.6
FEW028100	1英寸	25.4	68.1	1.6
FEW028125	1¼英寸	31.8	77.7	1.6
FEW028150	1.5英寸	38.1	87	1.6
FEW028200	2英寸	50.8	106.2	1.6
FEW028250	2.5英寸	63.5	125	1.6
FEW028300	3英寸	76.2	144.2	1.6
FEW028400	4英寸	101.6	182.4	2

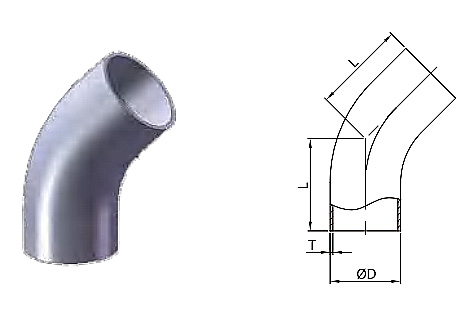

AS 45°长弯头

型号	尺寸	直径/毫米	升/毫米	T/mm	NW/g。
FEW048050	1/2英寸	12.7	37.9	1.6
FEW048075	3/4英寸	19.05	41.8	1.6
FEW048100	1英寸	25.4	45.8	1.6
FEW048125	1¼英寸	31.8	49.7	1.6
FEW048150	1.5英寸	38.1	53.7	1.6
FEW048200	2英寸	50.8	61.6	1.6
FEW048250	2.5英寸	63.5	69.5	1.6
FEW048300	3英寸	76.2	77.3	1.6
FEW048400	4英寸	101.6	92.8	2
