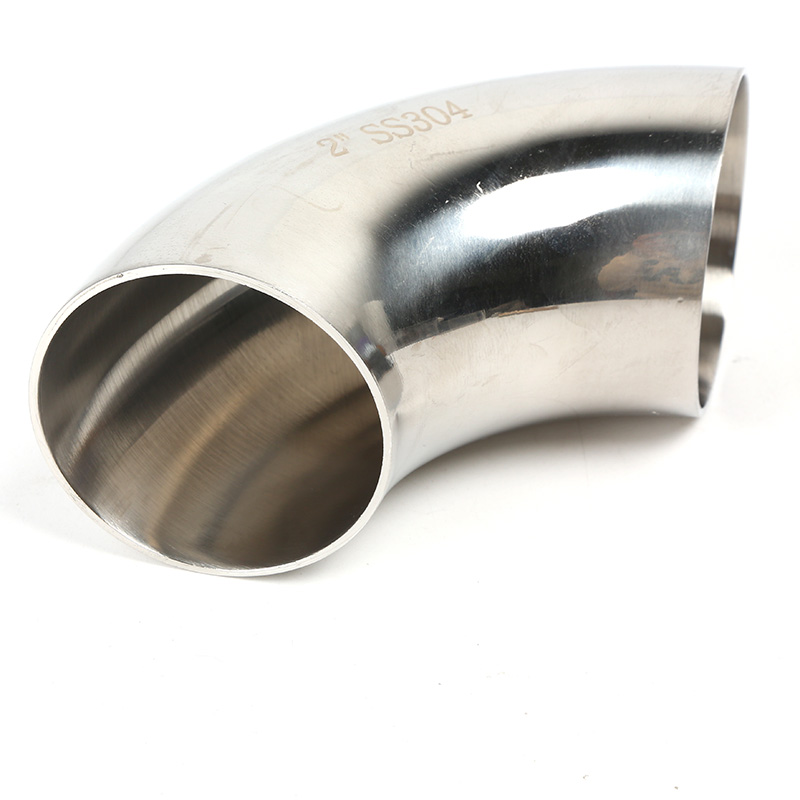

ISO1127 90°焊接弯头 SS304 SS316L 卫生级焊接 45°弯头抛光不锈钢 90/45 度接头

型号:FEW

商品编号:FEW

弯头角度:

尺寸.:

材质:

表面处理:

应用

焊接管件用于可进行原位清洗 (CIP) 且无需从系统中拆卸的永久性安装工艺管道和设备。焊接管件的公称管径范围为 1/2 英寸至 8 英寸，材质为 T304 和 T316L。1/2 英寸至 3 英寸尺寸的管壁厚度均为 0.065 英寸（16 号钢）。4 英寸尺寸的管壁厚度为 0.083 英寸（14 号钢），6 英寸和 8 英寸尺寸的管壁厚度为 0.109 英寸（12 号钢）。

材料

主体：AISI-304 和 AISI-316L

标准设计

标准：DIN11850/DIN11852、SMS、ISO/IDF、BS/AS、ASME BPE
端部连接方式：焊接
可选尺寸：1/2"-8" 或 DN10-DN200

图纸标签上的详细规格

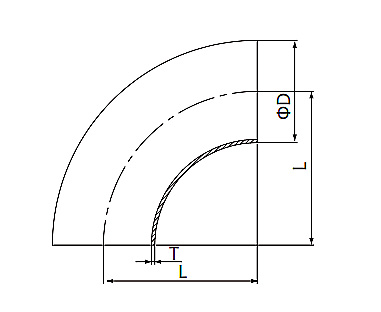

ISO1127 90°弯头

型号	尺寸	直径/毫米	升/毫米	T/mm	NW/g。
FEW027038	3/8英寸	17.2	28.5	1.6
FEW027050	1/2英寸	21.3	38	1.6
FEW027075	3/4英寸	26.9	38	1.6
FEW027100	1英寸	33.7	38	2
FEW027125	1¼英寸	42.4	48	2
FEW027150	1.5英寸	48.3	57	2
FEW027200	2英寸	60.3	76	2
FEW027250	2.5英寸	76.2	95	2
FEW027300	3英寸	88.9	114	2
FEW027400	4英寸	114.3	152	2
FEW027500	5英寸	139.7	190	3
FEW027600	6英寸	168.3	228.6	3
FEW027800	8英寸	219.1	305	3

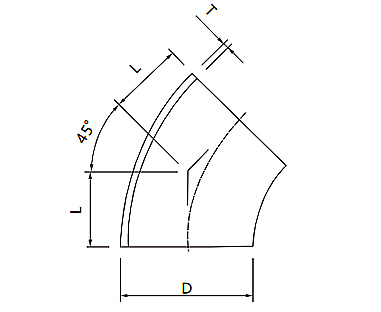

ISO1127 45°弯头

型号	尺寸	直径/毫米	升/毫米	T/mm	NW/g。
FEW047038	3/8英寸	17.2	16	1.6
FEW047050	1/2英寸	21.3	16	1.6
FEW047075	3/4英寸	26.9	16	1.6
FEW047100	1英寸	33.7	16	2
FEW047125	1¼英寸	42.4	20	2
FEW047150	1.5英寸	48.3	24	2
FEW047200	2英寸	60.3	32	2
FEW047250	2.5英寸	76.2	40	2
FEW047300	3英寸	88.9	47	2
FEW047400	4英寸	114.3	63	2
FEW047500	5英寸	139.7	79	3
FEW047600	6英寸	168.3	95	3
FEW047800	8英寸	219.1	126	3
