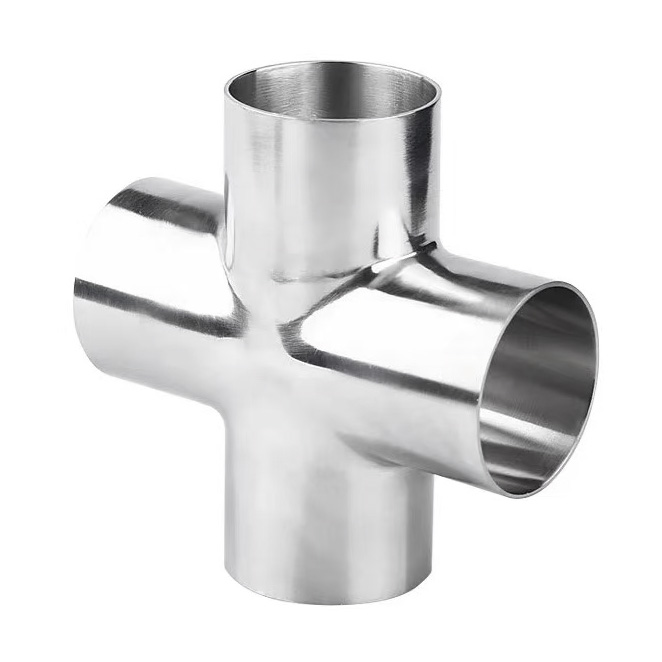

JIS标准卡箍/焊接十字接头 SS304 SS316L 三通卡箍短/长接头不锈钢抛光卫生级焊接/卡箍十字接头

型号:FX

商品编号:FX

端部连接:

型号:

尺寸.:

材质:

表面处理:

应用

焊接管件用于可进行原位清洗 (CIP) 且无需从系统中拆卸的永久性安装工艺管道和设备。焊接管件的公称管径范围为 1/2 英寸至 8 英寸，材质为 T304 和 T316L。1/2 英寸至 3 英寸尺寸的管壁厚度均为 0.065 英寸（16 号钢）。4 英寸尺寸的管壁厚度为 0.083 英寸（14 号钢），6 英寸和 8 英寸尺寸的管壁厚度为 0.109 英寸（12 号钢）。

材料

主体：AISI-304 和 AISI-316L

标准设计

标准：DIN11850/DIN11852、SMS、ISO/IDF、BS/AS、ASME BPE
端部连接方式：焊接
可选尺寸：1/2"-8" 或 DN10-DN200

图纸标签上的详细规格

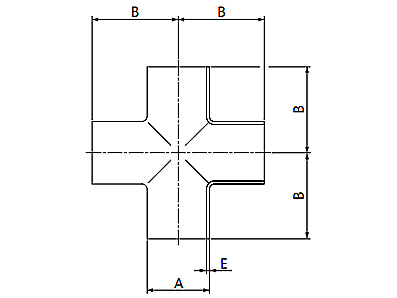

JIS交叉

型号	尺寸	A/mm	B/mm	E/mm	NW/g。
FXM015100	1S	25.4	35	1.25	70
FXM015150	1.5秒	38.1	50	1.25	150
FXM015200	2S	50.8	60	1.5	280
FXM015250	2.5秒	63.5	79	1.5	720
FXM015300	3S	76.2	82	2	880
FXM015400	4S	101.6	134.5	2	1750

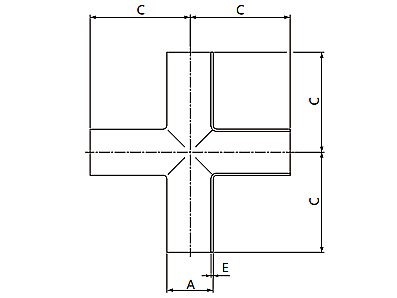

JIS 交叉长

型号	尺寸	A/mm	厘米/毫米	E/mm	NW/g。
FXM025050	1/2S	12.7	35	1.25
FXM025075	3/4S	19.05	40	1.65
FXM025100	1S	25.4	35	1.25
FXM025150	1.5秒	38.1	50	1.25
FXM025200	2S	50.8	60	1.5
FXM025250	2.5秒	63.5	79	1.5
FXM025300	3S	76.2	82	2
FXM025400	4S	101.6	134.5	2

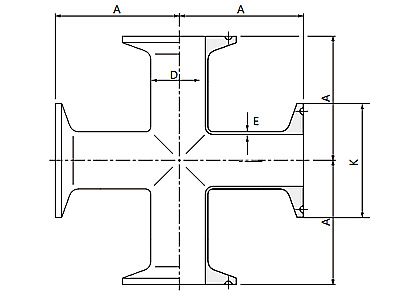

JIS十字夹具

型号	尺寸	直径/毫米	千克/毫米	A/mm	E/mm	NW/g。
FXC015050	1/2S	12.7	25.2	39	1.25
FXC015075	3/4S	19.05	25.2	42.5	1.65
FXC015100	1S	25.4	50.5	55	1.25	350
FXC015150	1.5秒	38.1	50.5	70	1.25	350
FXC015200	2S	50.8	64	82	1.5	600
FXC015250	2.5秒	63.5	77.5	105	1.5	1160
FXC015300	3S	76.2	91	110	2	1440
FXC015400	4S	101.6	119	162.5	2	2800
