ISO十字接头 SS304 SS316L焊接十字接头卫生级焊接十字接头不锈钢ISO焊接管件

型号:FX

商品编号:FX

端部连接:

型号:

尺寸.:

材质:

表面处理:

应用

焊接管件用于可进行原位清洗 (CIP) 且无需从系统中拆卸的永久性安装工艺管道和设备。焊接管件的公称管径范围为 1/2 英寸至 8 英寸，材质为 T304 和 T316L。1/2 英寸至 3 英寸尺寸的管壁厚度均为 0.065 英寸（16 号钢）。4 英寸尺寸的管壁厚度为 0.083 英寸（14 号钢），6 英寸和 8 英寸尺寸的管壁厚度为 0.109 英寸（12 号钢）。

材料

主体：AISI-304 和 AISI-316L

标准设计

标准：DIN11850/DIN11852、SMS、ISO/IDF、BS/AS、ASME BPE
端部连接方式：焊接
可选尺寸：1/2"-8" 或 DN10-DN200

图纸标签上的详细规格

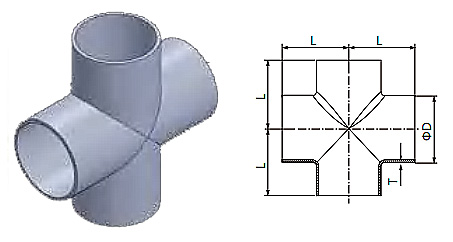

ISO 交叉

型号	尺寸	直径/毫米	升/毫米	T/mm	NW/g。
FXW014050	φ12.7	12.7	19.1	1.5
FXW014075	φ19	19.1	28.5	1.5	49
FXW014100	φ25	25.4	33.5	1.5	81
FXW014125	φ32	31.8	38	1.5	116
FXW014150	φ38	38.1	48.5	1.5	180
FXW014175	φ45	45	57.5	1.5	256
FXW014200	φ51	50.8	60.5	1.5	292
FXW014225	φ57	57	68	2	468
FXW014250	φ63	63.5	83.5	2	490
FXW014300	φ76	76.2	88.5	2	686
FXW014350	φ89	88.9	103.5	2	914
FXW014400	φ102	101.6	127	2	1121

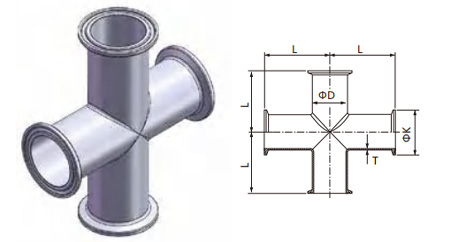

ISO十字夹具

型号	尺寸	直径/毫米	千克/毫米	升/毫米	T/mm	NW/g。
FXC014050	φ12.7	12.7	2.52/34/50.5	40.6	1.5
FXC014075	φ19	19.1	2.52/34/50.5	50	1.5
FXC014100	φ25	25.4	50.5	55	1.5
FXC014125	φ32	31.8	50.5	59.5	1.5
FXC014150	φ38	38.1	50.5	70	1.5
FXC014175	φ45	45	64	79	1.5
FXC014200	φ51	50.8	64	82	1.5
FXC014225	φ57	57	77.5	89.5	2
FXC014250	φ63	63.5	77.5	91.5	2
FXC014300	φ76	76.2	91	97.5	2
FXC014350	φ89	88.9	106	107.5	2
FXC014400	φ102	101.6	119	116.5	2
