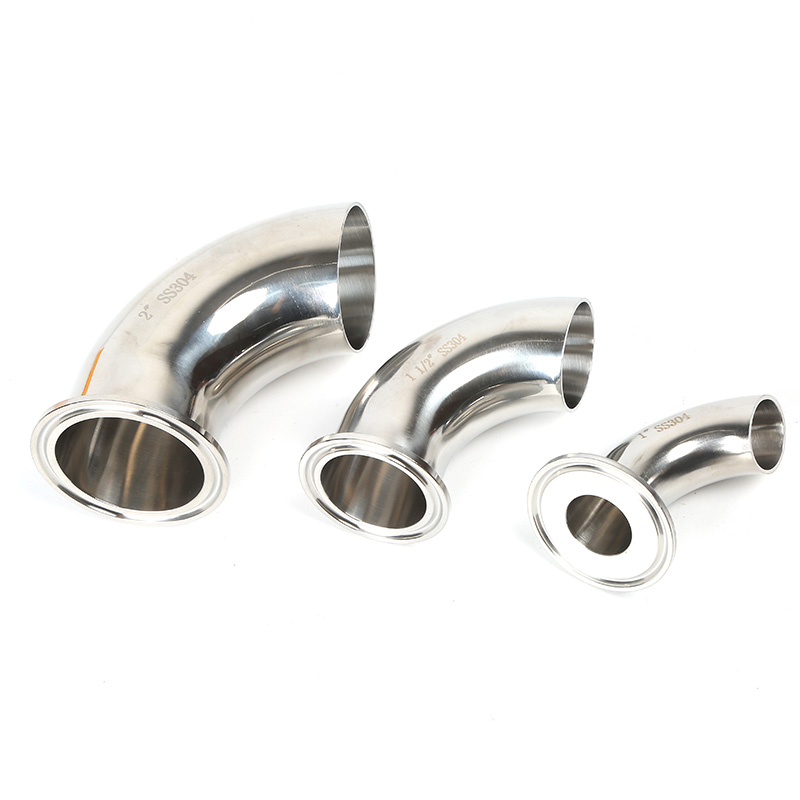

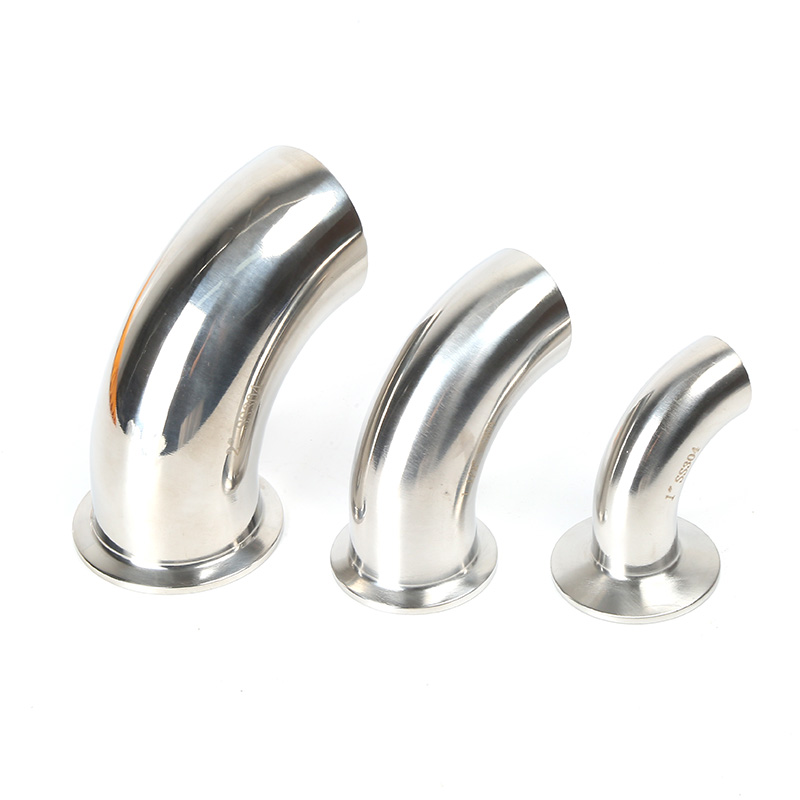

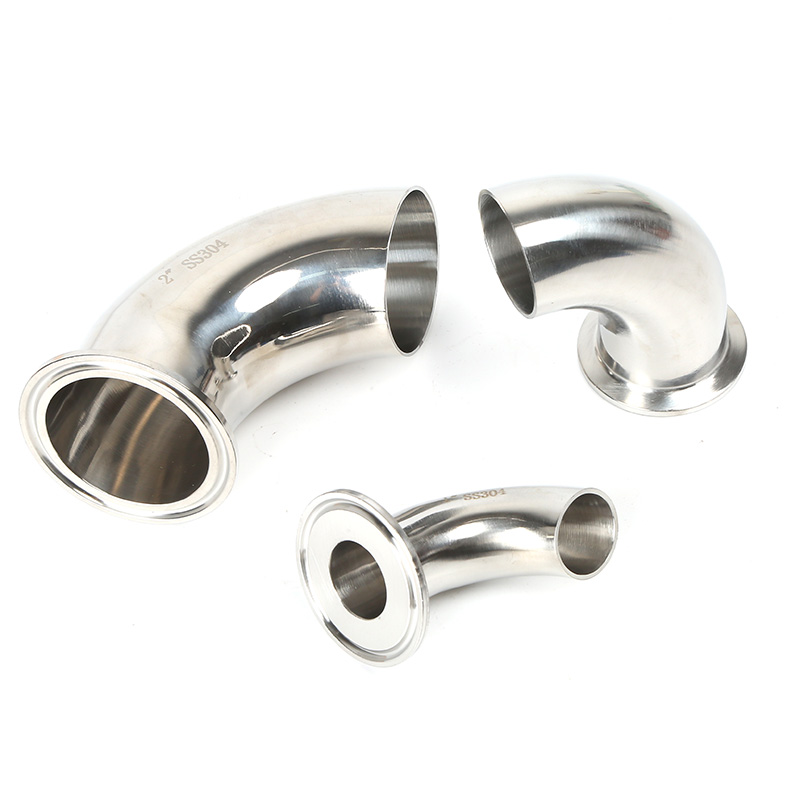

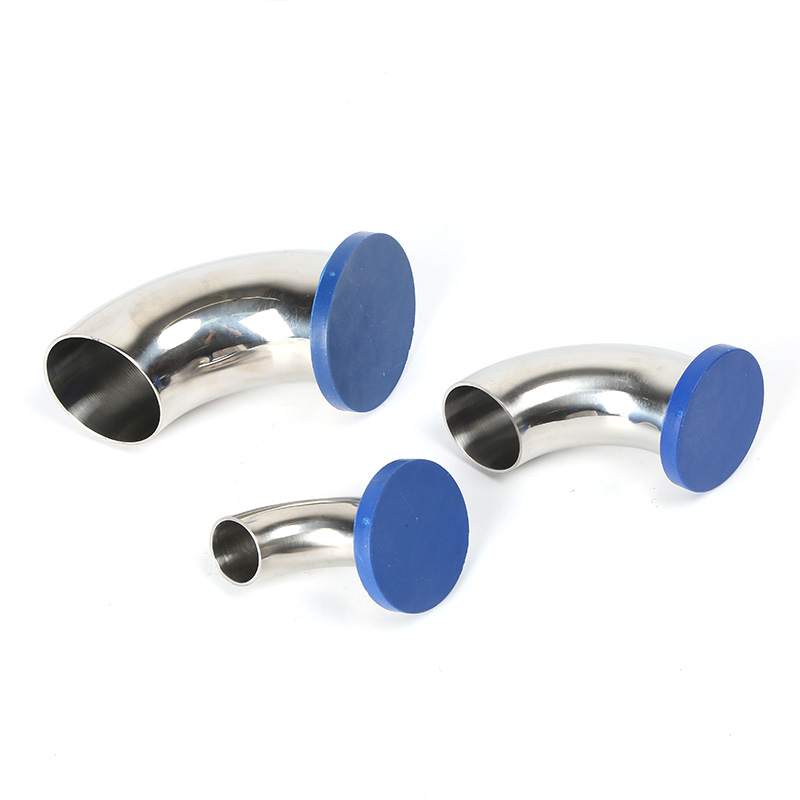

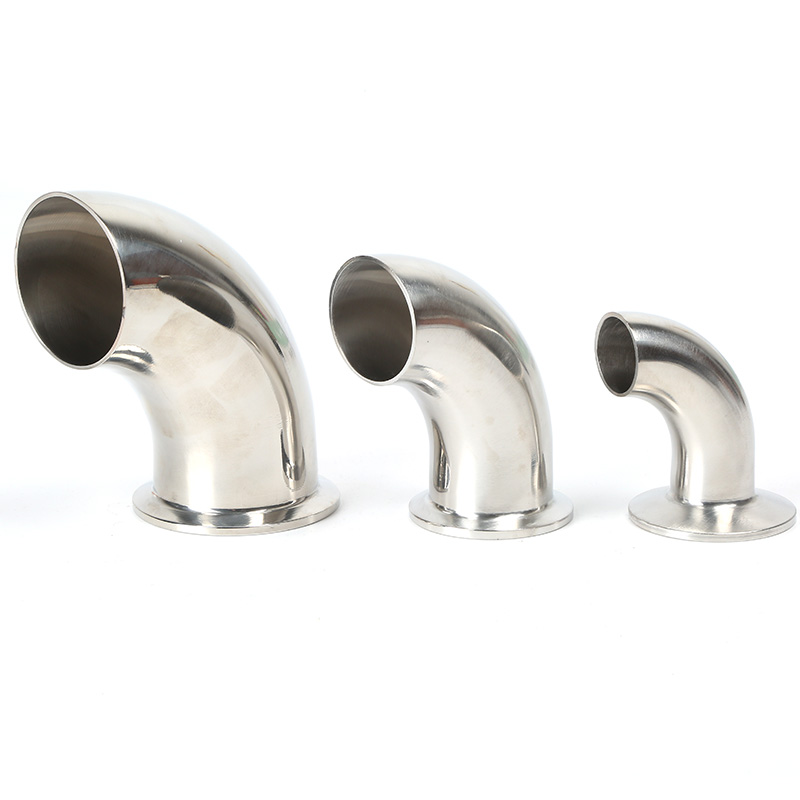

L2CM/L2KM 卫生级 3A 焊接/卡箍 90°/45° 弯头 SS304 SS316L 90 度弯头 3A 管件不锈钢 45 度弯头

型号:FEA

商品编号:FEA

弯头角度:

尺寸.:

材质:

表面处理:

应用

焊接管件用于可进行原位清洗 (CIP) 且无需从系统中拆卸的永久性安装工艺管道和设备。焊接管件的公称管径范围为 1/2 英寸至 8 英寸，材质为 T304 和 T316L。1/2 英寸至 3 英寸尺寸的管壁厚度均为 0.065 英寸（16 号钢）。4 英寸尺寸的管壁厚度为 0.083 英寸（14 号钢），6 英寸和 8 英寸尺寸的管壁厚度为 0.109 英寸（12 号钢）。

材料

主体：AISI-304 和 AISI-316L

标准设计

标准：DIN11850/DIN11852、SMS、ISO/IDF、BS/AS、ASME BPE
端部连接方式：焊接
可选尺寸：1/2"-8" 或 DN10-DN200

图纸标签上的详细规格

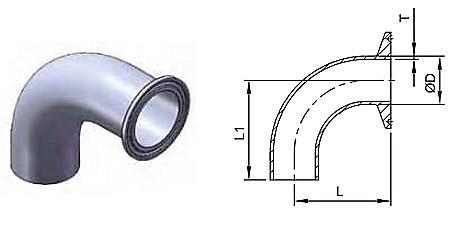

L2CM焊接/夹紧90°弯头

型号	尺寸	直径/毫米	升/毫米	L1/mm	T/mm	NW/g。
FEA021100	1英寸	25.4	65.1	52.4	1.65	155
FEA021150	1½英寸	38.1	87.3	74.6	1.65	235
FEA021200	2英寸	50.8	115.9	103.2	1.65	420
FEA021250	2½英寸	63.5	144.5	131.8	1.65	680
FEA021300	3英寸	76.2	173.0	160.3	1.65	930
FEA021400	4英寸	101.6	227.0	227.0	2.11	2085

L2KM 焊接/夹紧 90° 弯头

型号	尺寸	直径/毫米	升/毫米	L1/mm	T/mm	NW/g。
FEA041100	1英寸	25.4	42.9	30.2	1.65	104
FEA041150	1½英寸	38.1	54.1	41.4	1.65	160
FEA041200	2英寸	50.8	71.4	58.7	1.65	295
FEA041250	2½英寸	63.5	88.9	76.2	1.65	470
FEA041300	3英寸	76.2	106.4	93.7	1.65	665
FEA041400	4英寸	101.6	138.2	122.2	2.11	1315
