SS304 SS316L 焊接三通卫生级 DIN 等径三通不锈钢焊接管件食品级 DIN 管件

型号:FT

商品编号:FT

端部连接:

型号:

尺寸.:

材质:

表面处理:

应用

焊接管件用于可进行原位清洗 (CIP) 且无需从系统中拆卸的永久性安装工艺管道和设备。焊接管件的公称管径范围为 1/2 英寸至 8 英寸，材质为 T304 和 T316L。1/2 英寸至 3 英寸尺寸的管壁厚度均为 0.065 英寸（16 号钢）。4 英寸尺寸的管壁厚度为 0.083 英寸（14 号钢），6 英寸和 8 英寸尺寸的管壁厚度为 0.109 英寸（12 号钢）。

材料

主体：AISI-304 和 AISI-316L

标准设计

标准：DIN11850/DIN11852、SMS、ISO/IDF、BS/AS、ASME BPE
端部连接方式：焊接
可选尺寸：1/2"-8" 或 DN10-DN200

图纸标签上的详细规格

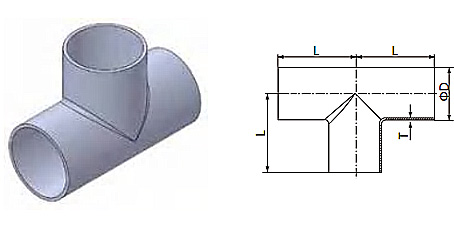

DIN等径三通

型号	尺寸	直径/毫米	升/毫米	T/mm	NW/g。
FTW022010412S1	DN10	12	26	1.5
FTW022010412S2	DN10	13	26	1.5
FTW022015412S1	DN15	18	35	1.5
FTW02015412S2	DN15	19	35	1.5
FTW022020412S1	DN20	22	40	1.5
FTW022020412S2	DN20	23	40	1.5
FTW022025412S1	DN25	28	50	1.5
FTW022025412S2	DN25	29	50	1.5
FTW022032412S1	DN32	34	55	1.5
FTW022032412S2	DN32	35	55	1.5
FTW022040412S1	DN40	40	60	1.5
FTW022040412S2	DN40	41	60	1.5
FTW022020412S1	DN50	52	70	1.5
FTW022050412S2	DN50	53	70	1.5
FTW022065412S1	DN65	70	80	2
FTW022080412S1	DN80	85	90	2
FTW022100412S1	DN100	104	100	2
FTW022125412S1	DN125	129	187	2
FTW022150412S1	DN150	154	225	2
FTW022200412S1	DN200	204	300	2
FTW022250412S1	DN250	254	300	2
FTW022300412S1	DN300	306	300	3

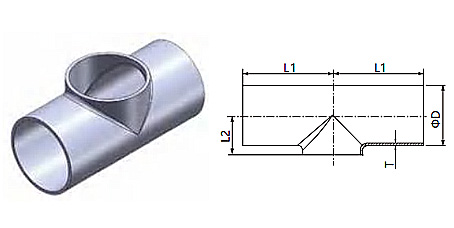

DIN T型短出口

型号	尺寸	直径/毫米	L1/mm	L2/mm	T/mm	NW/g。
FTW042010412S1	DN10	12	26	7.5	1.5
FTW042010412S2	DN10	13	26	7.5	1.5
FTW042015412S1	DN15	18	35	10.5	1.5
FTW042015412S2	DN15	19	35	10.5	1.5
FTW042020412S1	DN20	22	40	12.5	1.5
FTW042020412S2	DN20	23	40	12.5	1.5
FTW042025412S1	DN25	28	50	16	1.5
FTW042025412S2	DN25	29	50	16	1.5	110
FTW042032412S1	DN32	34	55	19.5	1.5	140
FTW042032412S2	DN32	35	55	19.5	1.5	140
FTW042040412S1	DN40	40	60	23	1.5	150
FTW042040412S2	DN40	41	60	23	1.5	150
FTW042020412S1	DN50	52	70	30	1.5	240
FTW042050412S2	DN50	53	70	30	1.5	240
FTW042065412S1	DN65	70	80	40	2	480
FTW042080412S1	DN80	85	90	47.5	2	680
FTW042100412S1	DN100	104	100	58	2	1000
FTW042125412S1	DN125	129	187	74	2	2300
FTW042150412S1	DN150	154	225	90	2	3300
FTW042200412S1	DN200	204	300	115	2	5460
FTW042250412S1	DN250	254	300	140	2
FTW042300412S1	DN300	306	300	166	3

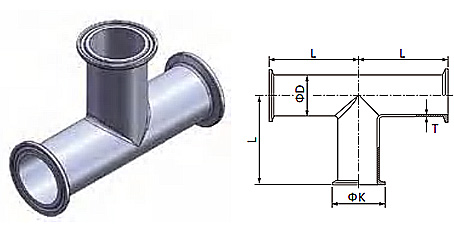

DIN卡箍三通

型号	尺寸	直径/毫米	千克/毫米	升/毫米	T/mm	NW/g。
FTC022010412S1	DN10	12	34	44	1.5
FTC022015412S1	DN15	18	34	53	1.5
FTC022020412S1	DN20	22	34	58	1.5
FTC022025412S1	DN25	28	50.5	71	1.5
FTC022032412S1	DN32	34	50.5	76	1.5
FTC022040412S1	DN40	40	50.5	81	1.5
FTC022020412S1	DN50	52	64	91	1.5
FTC022065412S1	DN65	70	91	108	2
FTC022080412S1	DN80	85	106	118	2
FTC022100412S1	DN100	104	119	128	2
FTC022125412S1	DN125	129	144.5	215	2
FTC022150412S1	DN150	154	167	253	2
