应用

焊接管件用于可进行原位清洗 (CIP) 且无需从系统中拆卸的永久性安装工艺管道和设备。焊接管件的公称管径范围为 1/2 英寸至 8 英寸，材质为 T304 和 T316L。1/2 英寸至 3 英寸尺寸的管壁厚度均为 0.065 英寸（16 号钢）。4 英寸尺寸的管壁厚度为 0.083 英寸（14 号钢），6 英寸和 8 英寸尺寸的管壁厚度为 0.109 英寸（12 号钢）。

材料

主体：AISI-304 和 AISI-316L

标准设计

标准：DIN11850/DIN11852、SMS、ISO/IDF、BS/AS、ASME BPE
端部连接方式：焊接
可选尺寸：1/2"-8" 或 DN10-DN200

图纸标签上的详细规格

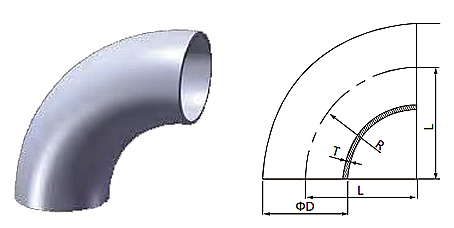

DIN 90°弯头短型

型号	尺寸	直径/毫米	升/毫米	R/mm	T/mm	NW/g。
FEW012010412S1	DN10	12	26	26	1.5	20
FEW012010412S2	DN10	13	26	26	1.5
FEW012015412S1	DN15	18	35	35	1.5	40
FEW012015412S2	DN15	19	35	35	1.5
FEW012020412S1	DN20	22	40	40	1.5	50
FEW012020412S2	DN20	23	40	40	1.5
FEW012025412S1	DN25	28	50	50	1.5	72
FEW012025412S2	DN25	29	50	50	1.5
FEW012032412S1	DN32	34	55	55	1.5	100
FEW012032412S2	DN32	35	55	55	1.5
FEW012040412S1	DN40	40	60	60	1.5	120
FEW012040412S2	DN40	41	60	60	1.5
FEW012020412S1	DN50	52	70	70	1.5	180
FEW012050412S2	DN50	53	70	70	1.5
FEW012065412S1	DN65	70	80	80	2	400
FEW012080412S1	DN80	85	90	90	2	530
FEW012100412S1	DN100	104	100	100	2	730
FEW012125412S1	DN125	129	187	187	2	1750
FEW012150412S1	DN150	154	225	225	2	2500
FEW012200412S1	DN200	204	300	300	2
FEW012250412S1	DN250	254	375	375	2
FEW012300412S1	DN300	306	450	450	3

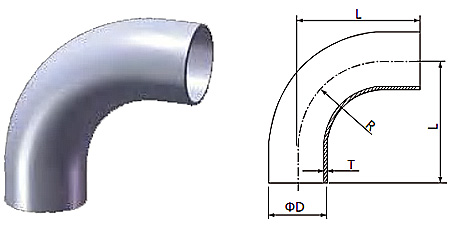

DIN 90°长弯头

型号	尺寸	直径/毫米	升/毫米	R/mm	T/mm	NW/g。
FEW022010412S1	DN10	12	38	26	1.5
FEW022010412S2	DN10	13	38	26	1.5
FEW022015412S1	DN15	18	47	35	1.5
FEW022015412S2	DN15	19	47	35	1.5
FEW022020412S1	DN20	22	52	40	1.5
FEW022020412S2	DN20	23	52	40	1.5
FEW022025412S1	DN25	28	70	50	1.5
FEW022025412S2	DN25	29	70	50	1.5
FEW022032412S1	DN32	34	78	55	1.5
FEW022032412S2	DN32	35	78	55	1.5
FEW022040412S1	DN40	40	85	60	1.5
FEW022040412S2	DN40	41	85	60	1.5
FEW022020412S1	DN50	52	97	70	1.5
FEW022050412S2	DN50	53	97	70	1.5
FEW022065412S1	DN65	70	110	80	2
FEW022080412S1	DN80	85	118	90	2
FEW022100412S1	DN100	104	140	100	2
FEW022125412S1	DN125	129	251	187	2
FEW022150412S1	DN150	154	288.5	225	2
FEW022200412S1	DN200	204	363.5	300	2
FEW022250412S1	DN250	254	451.2	375	2
FEW022300412S1	DN300	306	526.2	450	3

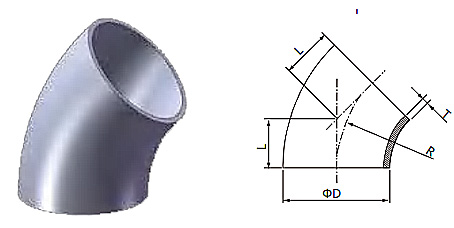

DIN 45°短弯头

型号	尺寸	直径/毫米	升/毫米	R/mm	T/mm	NW/g。
FEW032010412S1	DN10	12	10.7	26	1.5	10
FEW032010412S2	DN10	13	10.7	26	1.5	10
FEW032015412S1	DN15	18	14.5	35	1.5	20
FEW032015412S2	DN15	19	14.5	35	1.5	20
FEW032020412S1	DN20	22	16.5	40	1.5	40
FEW032020412S2	DN20	23	16.5	40	1.5	40
FEW032025412S1	DN25	28	20.7	50	1.5	50
FEW032025412S2	DN25	29	20.7	50	1.5	50
FEW032032412S1	DN32	34	22.8	55	1.5	80
FEW032032412S2	DN32	35	22.8	55	1.5	80
FEW032040412S1	DN40	40	24.8	60	1.5	100
FEW032040412S2	DN40	41	24.8	60	1.5	100
FEW032020412S1	DN50	52	29	70	1.5	170
FEW032050412S2	DN50	53	29	70	1.5	170
FEW032065412S1	DN65	70	33.2	80	2	390
FEW032080412S1	DN80	85	37.3	90	2	570
FEW032100412S1	DN100	104	41.5	100	2	1170
FEW032125412S1	DN125	129	77.5	187	2
FEW032150412S1	DN150	154	93.2	225	2
FEW032200412S1	DN200	204	124.26	300	2
FEW032250412S1	DN250	254	155.33	375	2
FEW032300412S1	DN300	306	186.4	450	3

DIN 45°长弯头

型号	尺寸	直径/毫米	升/毫米	R/mm	T/mm	NW/g。
FEW042010412S1	DN10	12	35.8	26	1.5
FEW042010412S2	DN10	13	35.8	26	1.5
FEW042015412S1	DN15	18	39.5	35	1.5
FEW042015412S2	DN15	19	39.5	35	1.5
FEW042020412S1	DN20	22	41.6	40	1.5
FEW042020412S2	DN20	23	41.6	40	1.5
FEW042025412S1	DN25	28	60.7	50	1.5
FEW042025412S2	DN25	29	60.7	50	1.5
FEW042032412S1	DN32	34	62.8	55	1.5
FEW042032412S2	DN32	35	62.8	55	1.5
FEW042040412S1	DN40	40	64.9	60	1.5
FEW042040412S2	DN40	41	64.9	60	1.5
FEW042020412S1	DN50	52	69	70	1.5
FEW042050412S2	DN50	53	69	70	1.5
FEW042065412S1	DN65	70	73.1	80	2
FEW042080412S1	DN80	85	92.3	90	2
FEW042100412S1	DN100	104	96.4	100	2

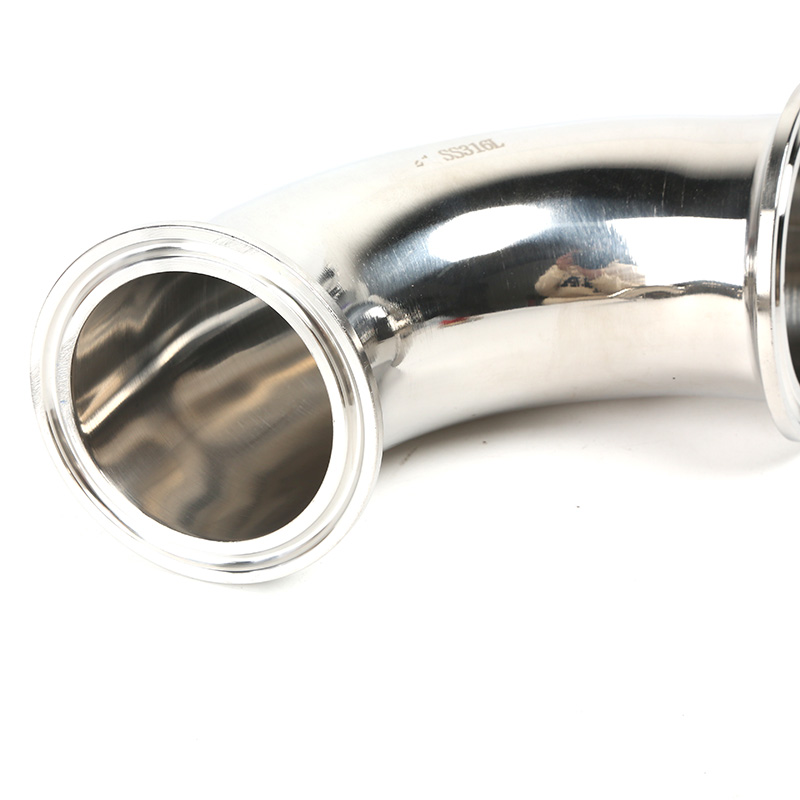

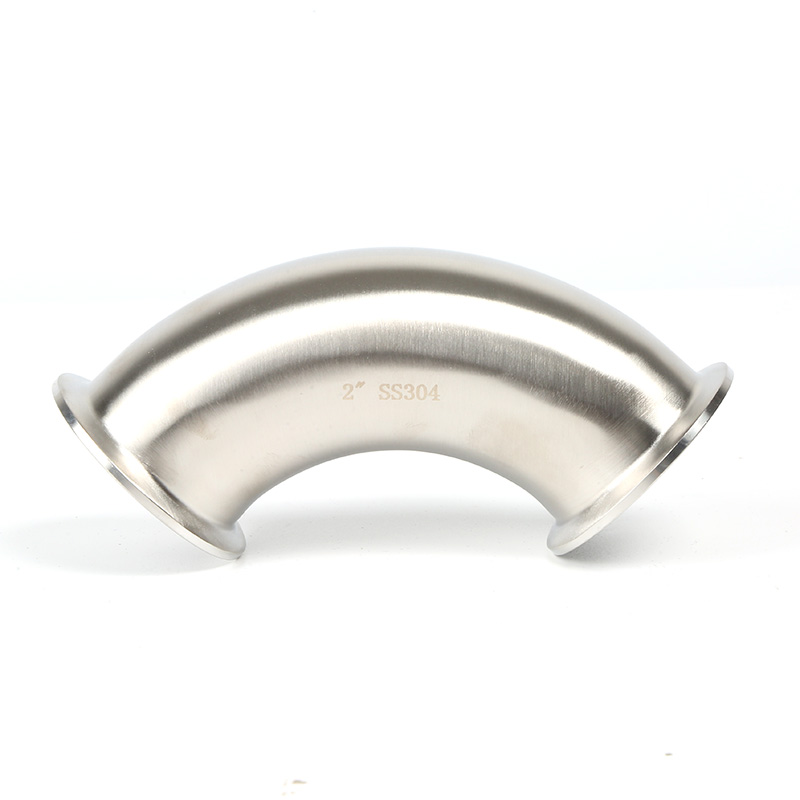

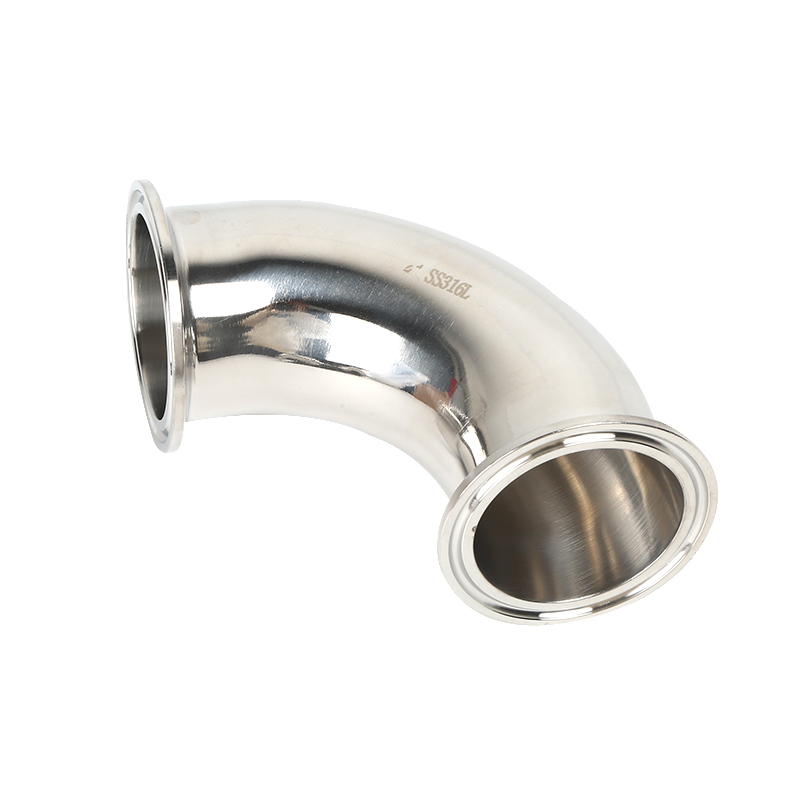

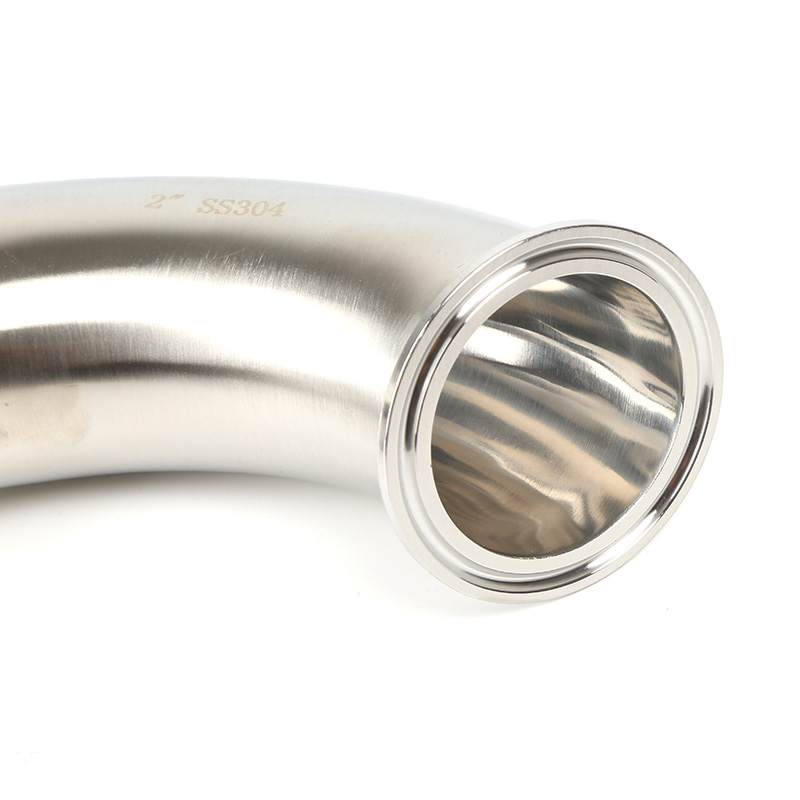

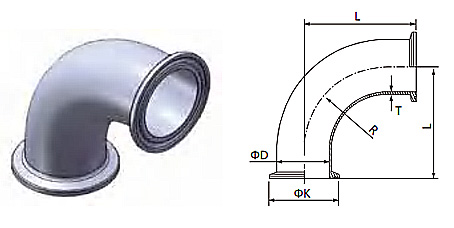

DIN 夹紧式 90° 弯头

型号	尺寸	直径/毫米	千克/毫米	升/毫米	R/mm	T/mm	NW/g。
FEC012010412S1	DN10	12	34	44	26	1.5
FEC012015412S1	DN15	18	34	53	35	1.5
FEC012020412S1	DN20	22	34	58	40	1.5
FEC012025412S1	DN25	28	50.5	71	50	1.5
FEC012032412S1	DN32	34	50.5	76	55	1.5
FEC012040412S1	DN40	40	50.5	81	60	1.5
FEC012020412S1	DN50	52	64	91	70	1.5
FEC012065412S1	DN65	70	91	108	80	2
FEC012080412S1	DN80	85	106	118	90	2
FEC012100412S1	DN100	104	119	128	100	2
FEC012125412S1	DN125	129	144.5	215	187	2
FEC012150412S1	DN150	154	167	253	225	2

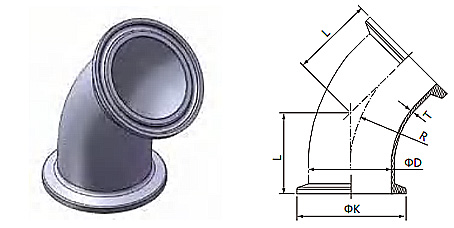

DIN 夹紧式 45° 弯头

型号	尺寸	直径/毫米	千克/毫米	升/毫米	R/mm	T/mm	NW/g。
FEC032010412S1	DN10	12	34	28.7	26	1.5
FEC03015412S1	DN15	18	34	32.5	35	1.5
FEC032020412S1	DN20	22	34	34.5	40	1.5
FEC032025412S1	DN25	28	50.5	42.2	50	1.5
FEC032032412S1	DN32	34	50.5	44.3	55	1.5
FEC032040412S1	DN40	40	50.5	46.3	60	1.5
FEC032020412S1	DN50	52	64	50.5	70	1.5
FEC032065412S1	DN65	70	91	61.2	80	2
FEC032080412S1	DN80	85	106	65.3	90	2
FEC032100412S1	DN100	104	119	69.5	100	2
FEC032125412S1	DN125	129	144.5	105.5	187	2
FEC032150412S1	DN150	154	167	121.2	225	2

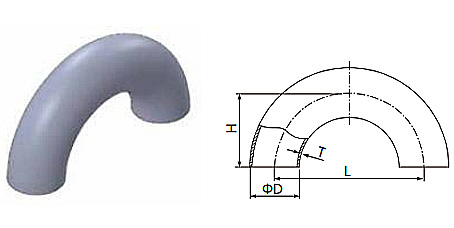

DIN 180° U型弯头（短款）

型号	尺寸	直径/毫米	升/毫米	R/mm	T/mm	NW/g。
FEW052010412S1	DN10	12	52	26	1.5
FEW052010412S2	DN10	13	52	26	1.5
FEW052015412S1	DN15	18	70	35	1.5
FEW052015412S2	DN15	19	70	35	1.5
FEW052020412S1	DN20	22	80	40	1.5
FEW052020412S2	DN20	23	80	40	1.5
FEW052025412S1	DN25	28	100	50	1.5
FEW052025412S2	DN25	29	100	50	1.5
FEW052032412S1	DN32	34	110	55	1.5
FEW052032412S2	DN32	35	110	55	1.5
FEW052040412S1	DN40	40	120	60	1.5
FEW052040412S2	DN40	41	120	60	1.5
FEW052020412S1	DN50	52	140	70	1.5
FEW052050412S2	DN50	53	140	70	1.5
FEW052065412S1	DN65	70	160	80	2
FEW052080412S1	DN80	85	180	90	2
FEW052100412S1	DN100	104	200	100	2
FEW052125412S1	DN125	129	375	187	2
