Flange Type Sight Glass

Flange Type Sight Glass

SS304/SS316L 法兰式视镜不锈钢圆形垫片法兰钢化卫生级水箱视镜

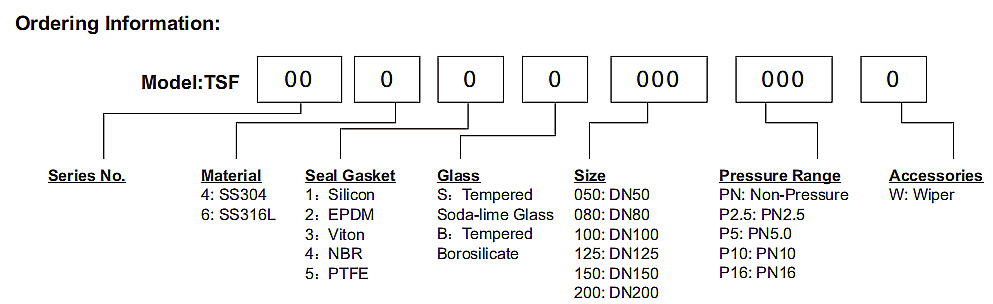

型号:TSF01

商品编号:TSF01

阀体:

视镜:

尺寸.:

压力范围:

配件:

立即查询 PDF数据表

描述

应用

TSF 系列视镜装置用于观察储罐、筒仓、搅拌容器、分离器、管道等的内部情况，设计用于焊接在容器壁上，由玻璃圆盘和两侧必要的垫片组成，放置在用螺栓紧密连接的圆形法兰之间。它们可以与 LED 灯或刮水器组合使用。

特征

用于焊接在容器壁上的圆形垫片法兰
尺寸范围从DN50到DN200
可视直径范围为 80 至 225 毫米
可选配LED灯
可选雨刮器

技术数据

盖法兰：SS304
底座法兰：SS304/SS316L
座圈垫片：聚四氟乙烯
工作压力：大气压至 16 巴
玻璃材质：钢化钠钙玻璃
温度范围：-10°C 至 120°C

选项

可选垫片材料：EPDM、FPM、PTFE
可选玻璃材质：钢化硼硅酸盐玻璃
半径底座法兰

安装

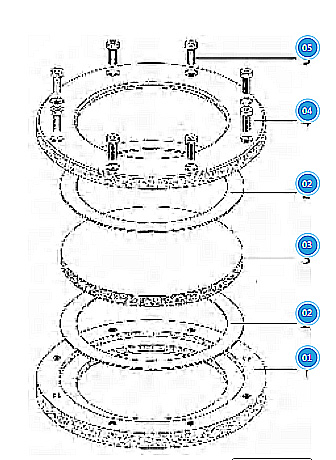

将底座法兰（1）焊接到容器壁上后，小心地放置垫片（2）、玻璃视镜盘（3）和盖法兰（4），并用螺栓（5）将其固定在一起。用套筒扳手沿直径方向交叉逐步拧紧。

物品

描述

材料

1

底座法兰

SS304/SS316L

2

垫片

聚四氟乙烯

3

玻璃

钢化钠钙玻璃

4

盖法兰

SS304

5

螺栓

SS304


火焰式视镜，无压

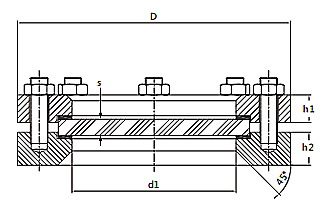

型号										尺寸								D							d1						h1							h2							s							螺栓
TSF0145S050PN										DN50								140							80						10							15							10							4*M6
TSF0145S080PN										DN80								165							100						10							15							10							8*M6
TSF0145S100PN										DN100								190							125						10							15							10							8*M6
TSF0145S125PN										DN125								215							150						10							15							10							8*M6
TSF0145S150PN										DN150								240							175						10							15							10							8*M6
TSF0145S200PN										DN200								290							225						10							15							10							8*M6

火焰式视镜-2.5巴
型号										尺寸								D							d1						h1							h2							s							螺栓
TSF0145S050P2.5										DN50								150							80						12							24							10							4*M12
TSF0145S080P2.5										DN80								175							100						14							24							15							4*M12
TSF0145S100P2.5										DN100								200							125						14							24							15							4*M12
TSF0145S125P2.5										DN125								225							150						16							24							15							8*M12
TSF0145S150P2.5										DN150								250							175						16							24							20							8*M12
TSF0145S200P2.5										DN200								300							225						16							24							20							8*M12

火焰式视镜-5巴
型号										尺寸								D							d1						h1							h2							s							螺栓
TSF0145S050P5										DN50								150							80						16							25							12							4*M12
TSF0145S080P5										DN80								177							100						16							25							12							4*M12
TSF0145S100P5										DN100								202							125						16							25							15							8*M12
TSF0145S125P5										DN125								228							150						16							25							15							8*M12
TSF0145S150P5										DN150								254							175						16							25							15							8*M12
TSF0145S200P5										DN200								304							225						19							30							19							8*M12

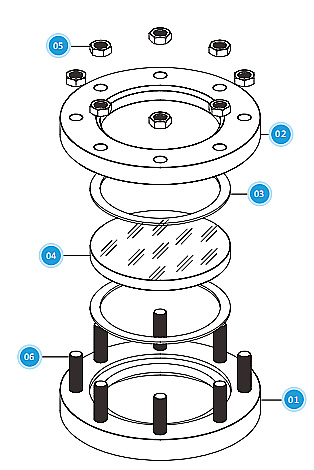

物品		描述								材料							数量
1		底座法兰								SS304/SS316L							1
2		盖法兰								SS304							1
3		垫片								聚四氟乙烯							2
4		玻璃								硼硅酸盐							1
5		坚果								SS304							48
6		拧紧								SS304							48


型号						尺寸				PN				D				d1				h1			h2				s			螺栓
TSF0145B050P10						DN50				10				165				80				16			30				15			4*M16
TSF0145B080P10						DN80				10				200				100				20			30				15			8*M16
TSF0145B100P10						DN100				10				220				125				22			30				20			8*M16
TSF0145B125P10						DN125				10				250				150				25			30				20			8*M16
TSF0145B150P10						DN150				10				285				175				30			36				25			8*M20
TSF0145B200P06						DN200				6				340				225				20			36				30			8*M20
TSF0145B050P16						DN50				16				165				80				16			30				15			4*M16
TSF0145B080P16						DN80				16				200				100				20			30				20			8*M16
TSF0145B100P16						DN100				16				220				125				22			30				25			8*M16
TSF0145B125P16						DN125				16				250				150				25			30				25			8*M16
TSF0145B150P16						DN150				16				285				175				30			36				30			8*M20
TSF0145B200P16						DN200				10				340				225				35			36				30			8*M20
