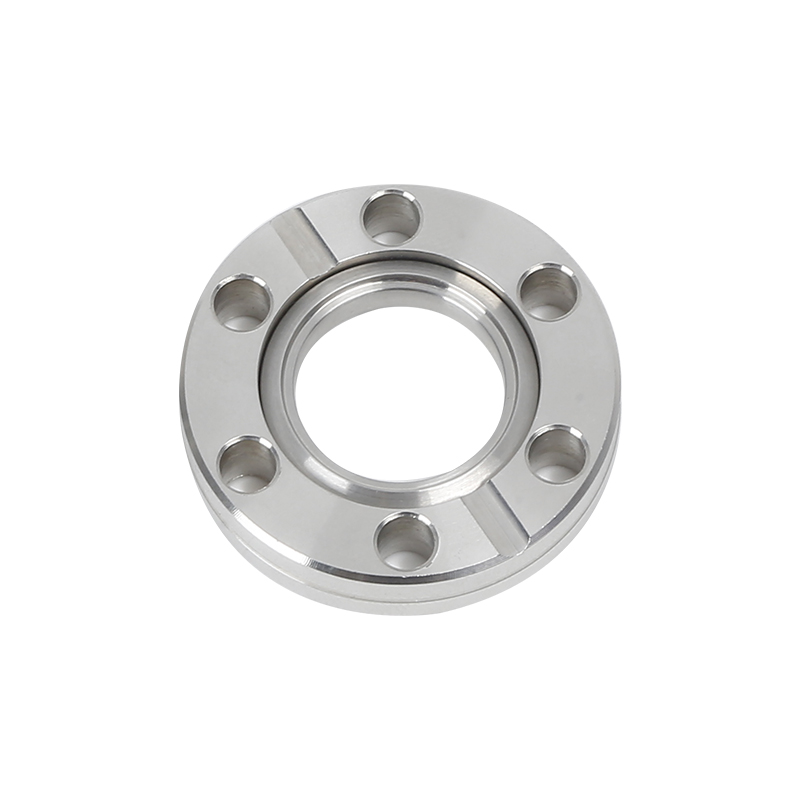

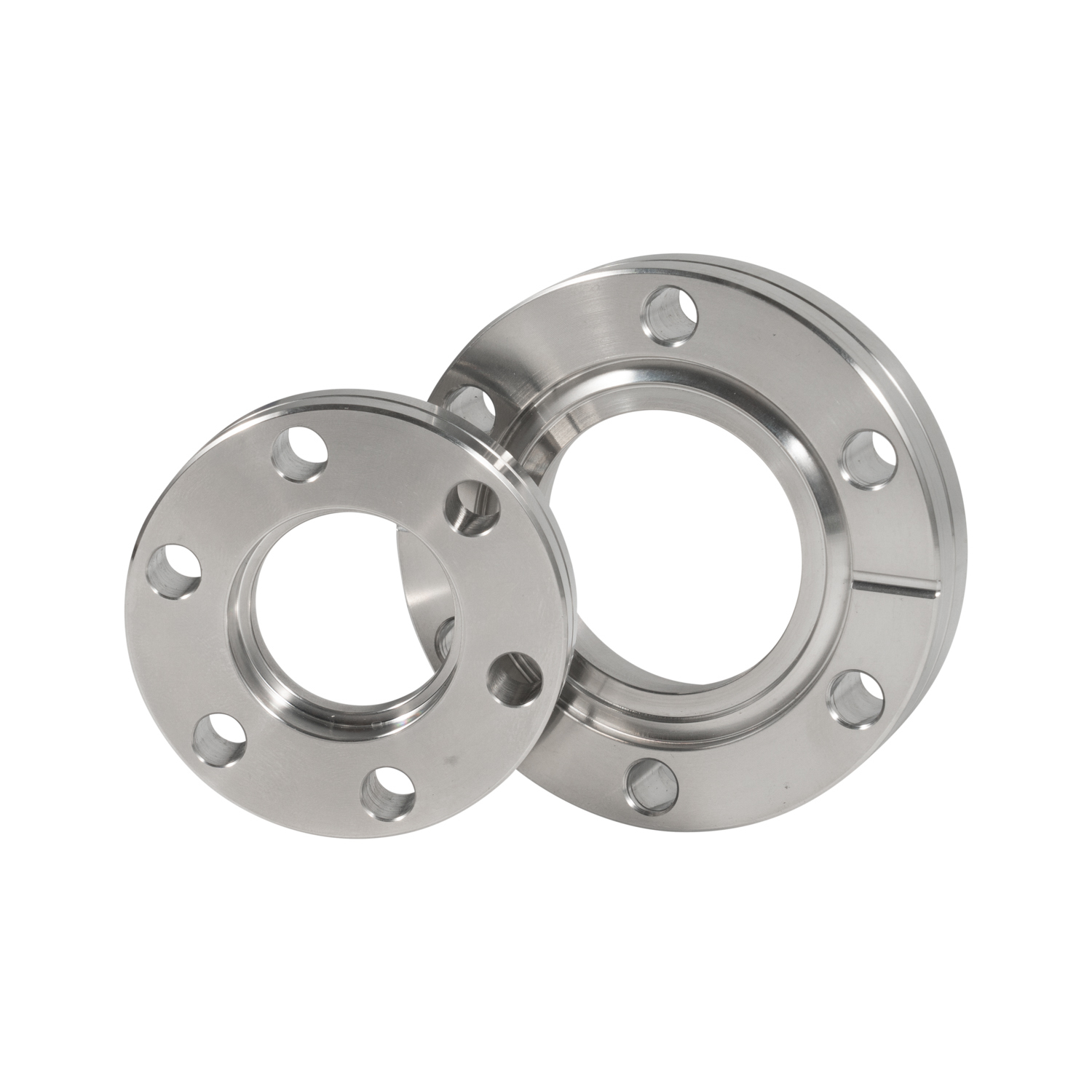

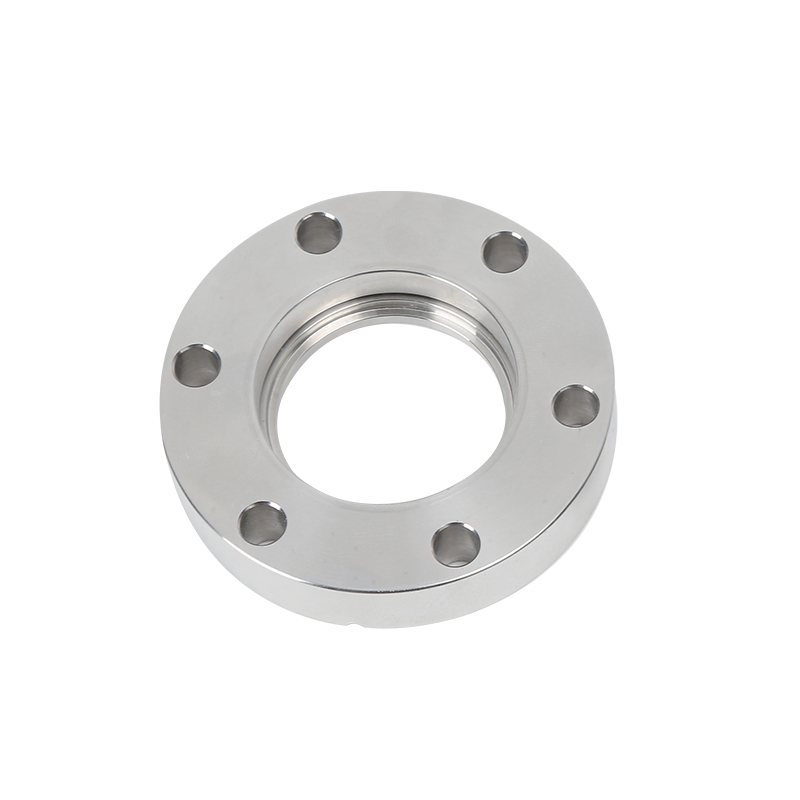

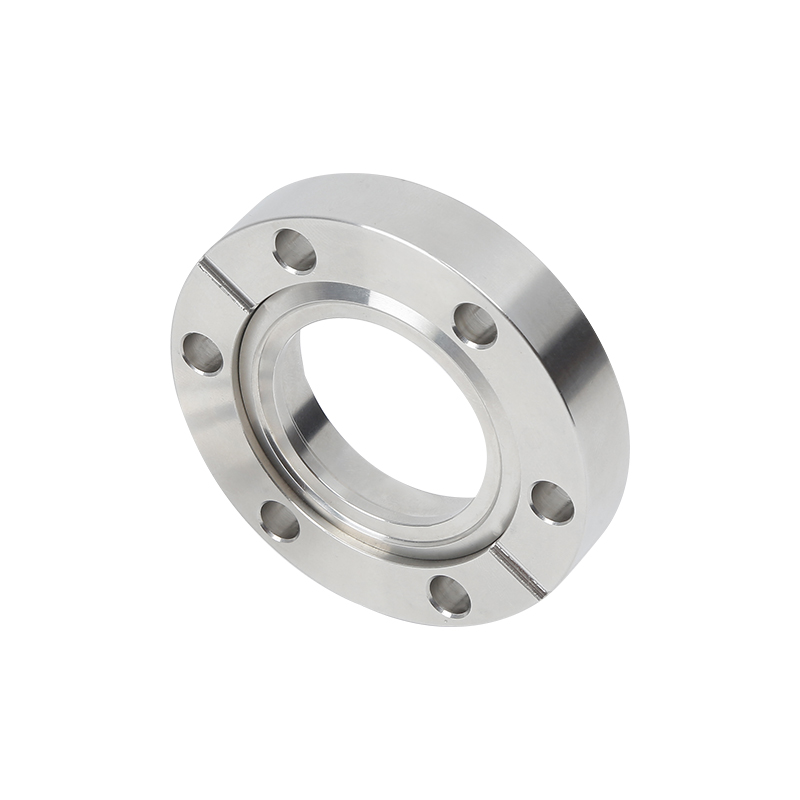

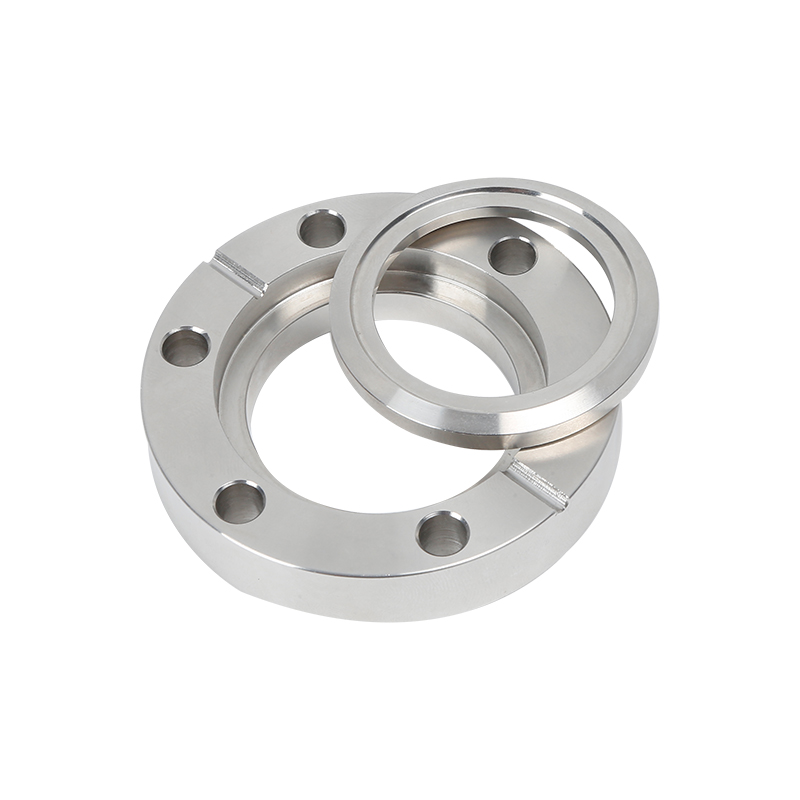

CF 可旋转镗孔盲法兰 SS304 SS316L 螺纹孔高真空管件不锈钢公制/NUC螺纹法兰

CF法兰系列

CF法兰可提供带螺纹孔或不带螺纹孔两种选择。带螺纹孔的法兰可提供UNCUNf螺纹或公制螺纹。带螺纹孔的法兰带有通孔，因此当螺栓固定到不带螺纹孔的表面上时，螺栓可能会略微从法兰背面突出。
法兰。未攻丝的CF法兰可使用不锈钢螺栓和六角螺母或板螺母相互连接。板螺母可自动对准两个相邻的孔，拧紧螺栓时可用一根手指固定。板螺母适用于大多数外径为1 1/3英寸至10英寸（33.96-254毫米）的法兰。除了六角头螺栓外，CF法兰还可使用12角螺栓，适用于外径为2 3/4英寸至10英寸（33.96-354毫米）的法兰。镀银螺栓无需在洁净室环境中使用防卡剂。

CF法兰组装说明

1. 在螺栓螺纹上涂抹少量耐高温防卡剂

2. 检查两个法兰表面是否清洁，密封边缘是否无缺口和划痕。

3. 戴上干净、无绒手套，拆开垫圈包装。

4. 将垫片放入不可旋转法兰的刀口沉孔中。

5.对齐配合孔图案和泄漏测试槽。

6. 安装合适的螺栓并用手拧紧。检查法兰面是否平行。

7. 用星形拧紧方式将螺栓拧紧 1/4 到 1/2 圈，直到法兰面金属对金属。

8. 使用相同的方法将紧固件拧紧至规定的扭矩值。

* 美国 CF 法兰制造商根据其外径（以英寸为单位）来命名，例如 CF600 法兰的外径约为 6 英寸。

这些法兰的欧洲标识方式有多种：法兰外径以毫米为单位测量，法兰内径沉孔（用于焊接管材的加工区域）以毫米为单位测量，或最大通孔内径以毫米为单位测量。为便于命名，测量值四舍五入到最接近的毫米。

美制和公制CF法兰兼容。设计上的唯一区别在于，公制法兰在螺纹孔内加工有公制螺纹。启明可根据客户要求提供公制螺纹法兰。

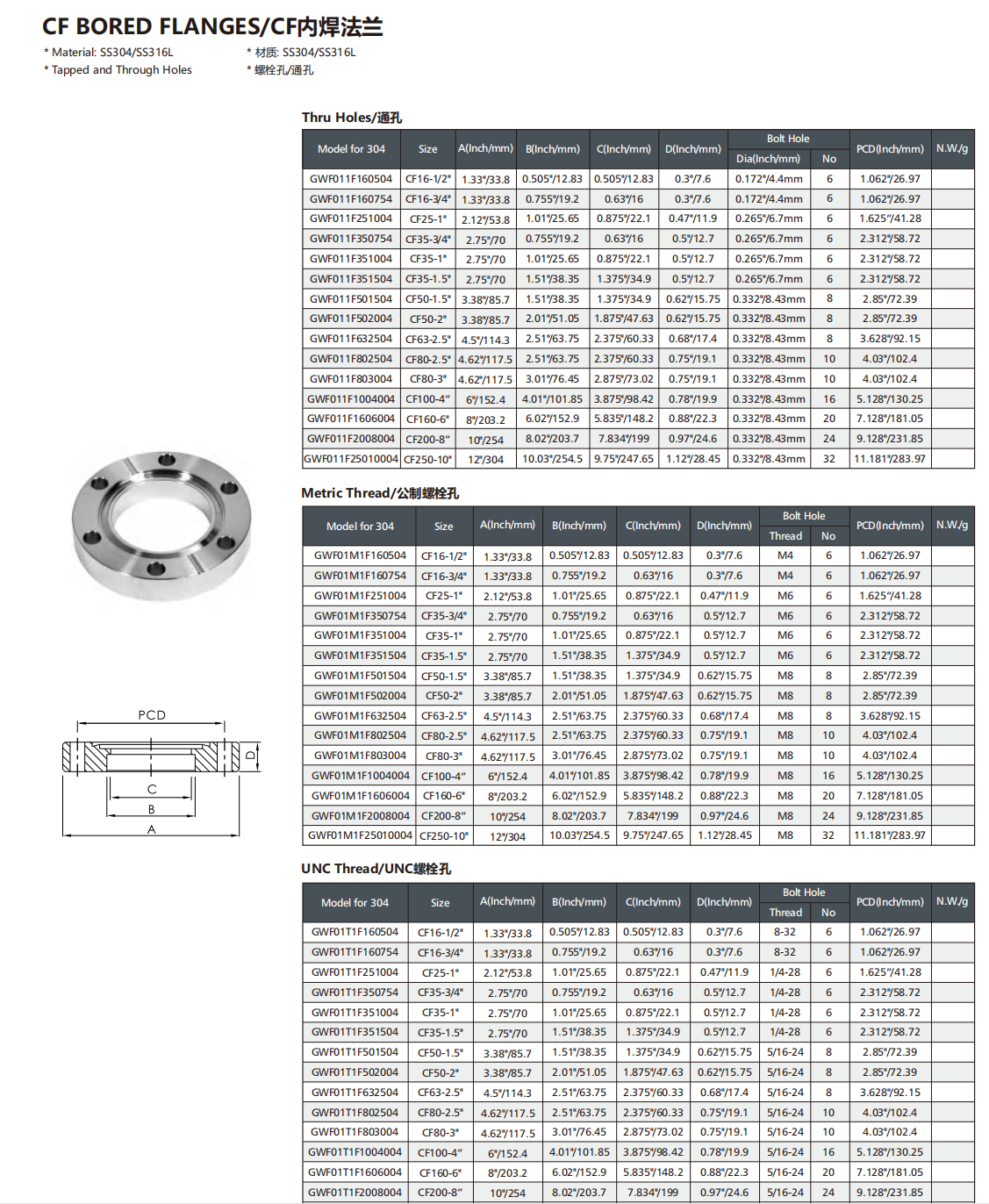

CF镗孔法兰

* 材质：SS304/SS316L

* 螺纹孔和通孔

通孔

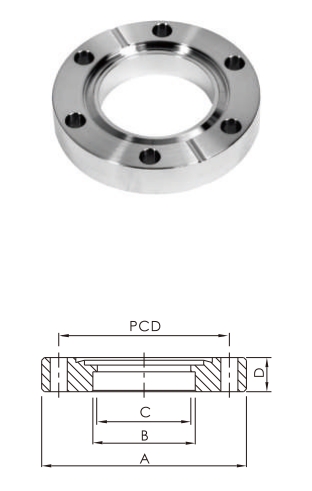

	304 型号	尺寸	A（英寸/毫米）	B（英寸/毫米）	C（英寸/毫米）	D（英寸/毫米）	螺栓孔		不。
							迪亚	不
	GWF011F160503	CF16-1/2''	1.33英寸/33.8	0.505英寸/12.83	0.505英寸/12.83	0.3英寸/7.6	0.172英寸/4.4毫米	6	1.062英寸/26.97
	GWF011F160754	CF16-3/4''	1.33英寸/33.8	0.755英寸/19.2	0.63英寸/16	0.3英寸/7.6	0.172英寸/4.4毫米	6	1.062英寸/26.97
	GWF011F251004	CF25-1''	2.12英寸/53.8	1.01英寸/25.65	0.875英寸/22.1	0.47英寸/11.9	0.265英寸/6.7毫米	6	1.625英寸/41.28
	GWF011F350754	CF35-3/4''	2.75英寸/70	0.755英寸/19.2	0.63英寸/16	0.5英寸/12.7	0.265英寸/6.7毫米	6	2.312英寸/58.72
	GWF011F351004	CF35-1''	2.75英寸/70	1.01英寸/25.65	0.875英寸/22.1	0.5英寸/12.7	0.265英寸/6.7毫米	6	2.312英寸/58.72
	GWF011F351504	CF35-1.5''	2.75英寸/70	1.51英寸/38.35	1.375英寸/34.9	0.5英寸/12.7	0.265英寸/6.7毫米	6	2.312英寸/58.72
	GWF011F501504	CF50-1.5''	3.38英寸/85.7	1.51英寸/38.35	1.375英寸/34.9	0.62英寸/15.75	0.332英寸/8.43毫米	8	2.85英寸/72.39
	GWF011F502004	CF50-2''	3.38英寸/85.7	2.01英寸/51.05	1.875英寸/47.63	0.62英寸/15.75	0.332英寸/8.43毫米	8	2.85英寸/72.39
	GWF011F632504	CF63-2.5''	4.5英寸/114.3	2.51英寸/63.75	2.375英寸/60.33	0.68英寸/17.4	0.332英寸/8.43毫米	8	3.628英寸/92.15
	GWF011F802504	CF80-2.5''	4.62英寸/117.5	2.51英寸/63.75	2.375英寸/60.33	0.75英寸/19.1	0.332英寸/8.43毫米	10	4.03英寸/102.4
	GWF011F803004	CF80-3''	4.62英寸/117.5	3.01英寸/76.45	2.875英寸/73.02	0.75英寸/19.1	0.332英寸/8.43毫米	10	4.03英寸/102.4
	GWF011F1004004	CF100-4''	6英寸/152.4	4.01英寸/101.85	3.875英寸/98.42	0.78英寸/19.9	0.332英寸/8.43毫米	16	5.128英寸/130.25
	GWF011F1606004	CF160-6''	8英寸/203.2	6.02英寸/152.9	5.835英寸/148.2	0.88英寸/22.3	0.332英寸/8.43毫米	20	7.128英寸/181.05
	GWF011F2008004	CF200-8''	10英寸/254	8.02英寸/203.7	7.834英寸/199	0.97英寸/24.6	0.332英寸/8.43毫米	24	9.128英寸/231.85
	GWF011F25010004	CF250-10''	12英寸/304	10.03英寸/254.5	9.75英寸/247.65	1.12英寸/28.45	0.332英寸/8.43毫米	32	11.181''/283.97

公制螺纹

	304 型号	尺寸	A（英寸/毫米）	B（英寸/毫米）	C（英寸/毫米）	D（英寸/毫米）	公制螺纹		PCD（英寸/毫米）
							线	不
	GWF01M1F160504	CF16-1/2''	1.33英寸/33.8	0.505英寸/12.83	0.505英寸/12.83	0.3英寸/7.6	M4	6	1.062英寸/26.97
	GWF01M1F160754	CF16-3/4''	1.33英寸/33.8	0.755英寸/19.2	0.63英寸/16	0.3英寸/7.6	M4	6	1.062英寸/26.97
	GWF01M1F251004	CF25-1''	2.12英寸/53.8	1.01英寸/25.65	0.875英寸/22.1	0.47英寸/11.9	M6	6	1.625英寸/41.28
	GWF01M1F350754	CF35-3/4''	2.75英寸/70	0.755英寸/19.2	0.63英寸/16	0.5英寸/12.7	M6	6	2.312英寸/58.72
	GWF01M1F351004	CF35-1''	2.75英寸/70	1.01英寸/25.65	0.875英寸/22.1	0.5英寸/12.7	M6	6	2.312英寸/58.72
	GWF01M1F351504	CF35-1.5''	2.75英寸/70	1.51英寸/38.35	1.375英寸/34.9	0.5英寸/12.7	M6	6	2.312英寸/58.72
	GWF01M1F501504	CF50-1.5''	3.38英寸/85.7	1.51英寸/38.35	1.375英寸/34.9	0.62英寸/15.75	M8	8	2.85英寸/72.39
	GWF01M1F502004	CF50-2''	3.38英寸/85.7	2.01英寸/51.05	1.875英寸/47.63	0.62英寸/15.75	M8	8	2.85英寸/72.39
	GWF01M1F632504	CF63-2.5''	4.5英寸/114.3	2.51英寸/63.75	2.375英寸/60.33	0.68英寸/17.4	M8	8	3.628英寸/92.15
	GWF01M1F802504	CF80-2.5''	4.62英寸/117.5	2.51英寸/63.75	2.375英寸/60.33	0.75英寸/19.1	M8	10	4.03英寸/102.4
	GWF01M1F803004	CF80-3''	4.62英寸/117.5	3.01英寸/76.45	2.875英寸/73.02	0.75英寸/19.1	M8	10	4.03英寸/102.4
	GWF01M1F1004004	CF100-4''	6英寸/152.4	4.01英寸/101.85	3.875英寸/98.42	0.78英寸/19.9	M8	16	5.128英寸/130.25
	GWF01M1F1606004	CF160-6''	8英寸/203.2	6.02英寸/152.9	5.835英寸/148.2	0.88英寸/22.3	M8	20	7.128英寸/181.05
	GWF01M1F2008004	CF200-8''	10英寸/254	8.02英寸/203.7	7.834英寸/199	0.97英寸/24.6	M8	24	9.128英寸/231.85
	GWF01M1F25010004	CF250-10''	12英寸/304	10.03英寸/254.5	9.75英寸/247.65	1.12英寸/28.45	M8	32	11.181''/283.97

UNC螺纹

	304 型号	尺寸	A（英寸/毫米）	B（英寸/毫米）	C（英寸/毫米）	D（英寸/毫米）	UNC螺纹		PCD（英寸/毫米）
							线	不
	GWF01T1F160504	CF16-1/2''	1.33英寸/33.8	0.505英寸/12.83	0.505英寸/12.83	0.3英寸/7.6	8-32	6	1.062英寸/26.97
	GWF01T1F160754	CF16-3/4''	1.33英寸/33.8	0.755英寸/19.2	0.63英寸/16	0.3英寸/7.6	8-32	6	1.062英寸/26.97
	GWF01T1F251004	CF25-1''	2.12英寸/53.8	1.01英寸/25.65	0.875英寸/22.1	0.47英寸/11.9	1/4-28	6	1.625英寸/41.28
	GWF01T1F350754	CF35-3/4''	2.75英寸/70	0.755英寸/19.2	0.63英寸/16	0.5英寸/12.7	1/4-28	6	2.312英寸/58.72
	GWF01T1F351004	CF35-1''	2.75英寸/70	1.01英寸/25.65	0.875英寸/22.1	0.5英寸/12.7	1/4-28	6	2.312英寸/58.72
	GWF01T1F351504	CF35-1.5''	2.75英寸/70	1.51英寸/38.35	1.375英寸/34.9	0.5英寸/12.7	1/4-28	6	2.312英寸/58.72
	GWF01T1F501504	CF50-1.5''	3.38英寸/85.7	1.51英寸/38.35	1.375英寸/34.9	0.62英寸/15.75	5/16-24	8	2.85英寸/72.39
	GWF01T1F502004	CF50-2''	3.38英寸/85.7	2.01英寸/51.05	1.875英寸/47.63	0.62英寸/15.75	5/16-24	8	2.85英寸/72.39
	GWF01T1F632504	CF63-2.5''	4.5英寸/114.3	2.51英寸/63.75	2.375英寸/60.33	0.68英寸/17.4	5/16-24	8	3.628英寸/92.15
	GWF01T1F802504	CF80-2.5''	4.62英寸/117.5	2.51英寸/63.75	2.375英寸/60.33	0.75英寸/19.1	5/16-24	10	4.03英寸/102.4
	GWF01T1F803004	CF80-3''	4.62英寸/117.5	3.01英寸/76.45	2.875英寸/73.02	0.75英寸/19.1	5/16-24	10	4.03英寸/102.4
	GWF01T1F1004004	CF100-4''	6英寸/152.4	4.01英寸/101.85	3.875英寸/98.42	0.78英寸/19.9	5/16-24	16	5.128英寸/130.25
	GWF01T1F1606004	CF160-6''	8英寸/203.2	6.02英寸/152.9	5.835英寸/148.2	0.88英寸/22.3	5/16-24	20	7.128英寸/181.05
	GWF01T1F2008004	CF200-8''	10英寸/254	8.02英寸/203.7	7.834英寸/199	0.97英寸/24.6	5/16-24	24	9.128英寸/231.85
	GWF01T1F25010004	CF250-10''	12英寸/304	10.03英寸/254.5	9.75英寸/247.65	1.12英寸/28.45	5/16-24	32	11.181''/283.97
